Przewody wstążkowe i taśmy – rodzaje, budowa i zastosowania
Przewód wstążkowy to kilka lub kilkadziesiąt równoległych żył połączonych wspólną izolacją w płaskie pasmo. Taka konstrukcja porządkuje wiązkę, ułatwia prowadzenie przewodów w ciasnej obudowie i pozwala zakończyć wszystkie żyły jednocześnie, zamiast lutować je pojedynczo. W elektronice i automatyce zastąpiła luźne wiązki wszędzie tam, gdzie liczy się powtarzalność montażu.

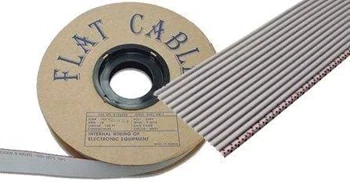

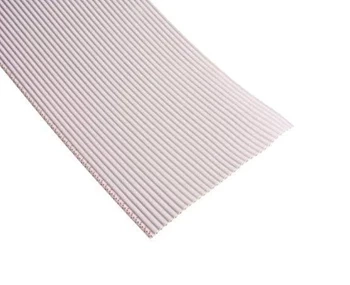

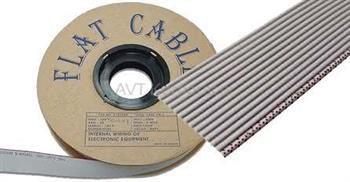

Taśma AWG28 do złączy IDC
Najpopularniejsza odmiana. Żyły leżą co 1,27 mm, mają przekrój 0,09 mm² w konstrukcji 7 × 0,13 mm z cynowanej miedzi, izolacja PCW pracuje od −20 do +105 °C przy napięciu do 300 V. Ten raster jest standardem, do którego dopasowane są złącza zaciskane IDC – dzięki temu wiązkę wykonuje się bez lutowania, jednym dociśnięciem złącza. Znajdziesz ją w przewodach taśmowych AWG28, razem z pasującymi wtykami i gniazdami.

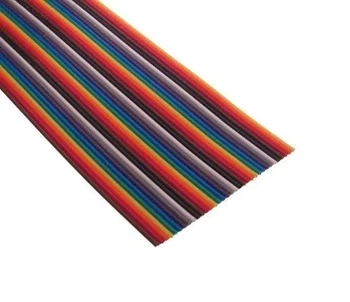

Taśma występuje w wersji szarej z czerwonym paskiem oznaczającym pierwszą żyłę oraz w pełnej kolorystyce, gdzie każda żyła ma inną barwę. Wersja kolorowa przyspiesza serwis i diagnostykę, bo żyłę odnajduje się wzrokiem, bez odliczania od krawędzi.
Przewody wstążkowe o większym przekroju
Drugi typ to przewody wstążkowe z linką miedzianą o przekroju od 0,124 do 0,50 mm², przeznaczone do połączeń stałych – lutowanych albo zaciskanych w złączkach śrubowych. Znosi większe prądy niż taśma AWG28, ale nie współpracuje ze złączami IDC: żyły są grubsze i leżą w innym rozstawie. Stosuje się je w sterowaniu maszyn, aparaturze telekomunikacyjnej i wszędzie tam, gdzie połączenie wykonuje się raz i nie przewiduje rozpinania.
Jak wybrać
Zacznij od sposobu zakończenia. Jeśli planujesz złącza zaciskane i rozłączalne połączenie między płytkami, wybierz taśmę AWG28 o rastrze 1,27 mm i dobierz do niej wtyk oraz gniazda o tej samej liczbie styków. Jeśli połączenie ma być stałe, lutowane, a przez żyły popłynie większy prąd, sięgnij po przewód wstążkowy o większym przekroju.
Pasmo taśmy można rozdzielić wzdłuż na węższe fragmenty albo pojedyncze żyły – izolacja rozrywa się między żyłami bez uszkodzenia miedzi. To wygodny sposób na uzyskanie przewodów połączeniowych z szerszego odcinka, ale fragment przeznaczony do zaciśnięcia w złączu musi mieć dokładnie tyle żył, ile styków ma gniazdo.
FAQ – Przewody wstążkowe, taśmy
Czym różni się przewód wstążkowy od taśmowego?
W praktyce handlowej nazwy bywają używane wymiennie, ale różnica jest w konstrukcji. Taśma AWG28 ma cienkie żyły 0,09 mm² w gęstym rastrze 1,27 mm i jest przystosowana do złączy zaciskanych IDC. Przewód wstążkowy o przekroju 0,22 czy 0,50 mm² ma grubsze żyły w większym rozstawie i przeznaczony jest do połączeń lutowanych lub śrubowych. Wybór wynika z tego, jak zamierzasz zakończyć przewód i jaki prąd popłynie.
Jaki prąd wytrzymuje taśma AWG28?
Przekrój 0,09 mm² pozwala na obciążenie rzędu 1 A na żyłę przy pojedynczym przewodzie w powietrzu. W szerokim paśmie, gdzie żyły grzeją się nawzajem, wartość ta spada – przy pełnym obciążeniu wszystkich żył należy przyjąć zapas. Napięcie robocze wynosi do 300 V. Do zasilania silników czy odbiorników większej mocy taśma AWG28 się nie nadaje; tam potrzebny jest przewód o większym przekroju.
Ile żył potrzebuję?
Tyle, ile sygnałów plus przewody masy. W szybkich magistralach cyfrowych stosuje się układ, w którym co druga żyła jest masą – ogranicza to przesłuchy między sąsiednimi sygnałami, ale podwaja szerokość taśmy. Liczba żył musi też odpowiadać liczbie styków złącza, jeśli planujesz zakończenie zaciskane.
Czy taśmę można przedłużyć albo połączyć dwie sztuki?
Najprościej przez parę złączy: gniazdo zaciśnięte na końcu każdego odcinka i wtyk pośredniczący. Lutowanie żyła w żyłę jest możliwe, ale przy gęstym rastrze 1,27 mm łatwo o zwarcie sąsiednich połączeń – jeśli już, warto rozsunąć miejsca lutów, tnąc izolację schodkowo, i każde zabezpieczyć osobną koszulką termokurczliwą.
Jak odnaleźć pierwszą żyłę?
W taśmie szarej pierwszą żyłę oznacza czerwony pasek wzdłuż jednej krawędzi. W taśmie kolorowej kolory powtarzają się w stałej sekwencji, więc krawędź rozpoznaje się po barwie skrajnej żyły. Numeracja ma znaczenie przy zaciskaniu złącza – klucz w obudowie ustala orientację wpięcia, ale to od Ciebie zależy, którą stroną zaciśniesz taśmę, a pomyłka odwraca całą kolejność sygnałów.
Czy taśmę tnie się na dowolną długość?
Tak, przewód sprzedawany na metry jest odcinany z rolki według zamówienia. Warto zamówić kilka centymetrów zapasu – przy zaciskaniu złącza końcówkę przycina się równo, a przy pomyłce trzeba odciąć i powtórzyć. Przy większych seriach bardziej opłaca się cały krążek, bo cena za metr jest niższa i unika się dopasowywania odcinków.
