Budowa prototypów

Płytki stykowe pozwoliły na niewyobrażalne wręcz przyspieszenie i ułatwienie procesu prototypowania. W tradycyjnych metodach projektant urządzenia musiałby najpierw wykonać schemat całego urządzenia, następnie wykonać projekt oraz wyprodukować PCB, aby na końcu zlutować wszystkie elementy i przystąpić do testów. Nietrudno wyobrazić sobie, z jak dużym ryzykiem błędu wiąże się taka procedura i jak jest czasochłonna oraz kosztowna. Płytki prototypowe – zwane popularnie „stykówkami” – stanowiły rewolucję w procesie projektowania nowych urządzeń, umożliwiły bowiem testowanie nowych układów bez konieczności trawienia PCB i lutowania elementów „na stałe”.

Budowa płytki prototypowej (stykowej)

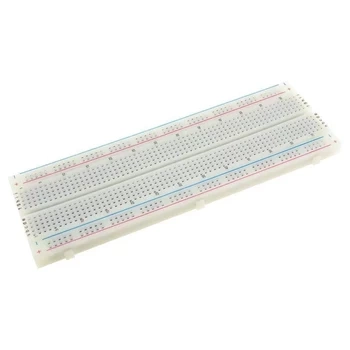

Płytka stykowazamknięta jest w tworzywowej obudowie, wyposażonej w szereg sąsiadujących ze sobą otworów o standardowym rastrze (wynoszącym 2,54 mm, czyli 100 milsów). Wewnątrz obudowy znajdują się sprężyste blaszki, czyli styki, ułożone według stałego schematu: na zewnętrznych krawędziach – te przeznaczone do zasilania układu, a w części centralnej – przeznaczone do montażu pozostałych elementów. W niektórych płytkach spotkamy dodatkowe oznaczenia literowe pól w części centralnej oraz znakowania „+” i „-” szyn zasilających. Blaszki stykowe łączące poszczególne pola pełnią taką samą funkcję, jak ścieżki przewodzące na klasycznych PCB albo na płytkach prototypowych do lutowania . W przeciwieństwie do nich jednak, stykówka umożliwia wielokrotne montowanie i wyjmowanie elementów przewlekanych, bez jakiegokolwiek uszczerbku dla samej płytki. Należy przy tym pamiętać, aby nie używać elementów z nóżkami o dużej średnicy – w przeciwnym razie blaszki styków mogą ulec odkształceniu, co utrudni lub wręcz uniemożliwi korzystanie z płytki prototypowej.

Jak wybrać płytkę stykową?

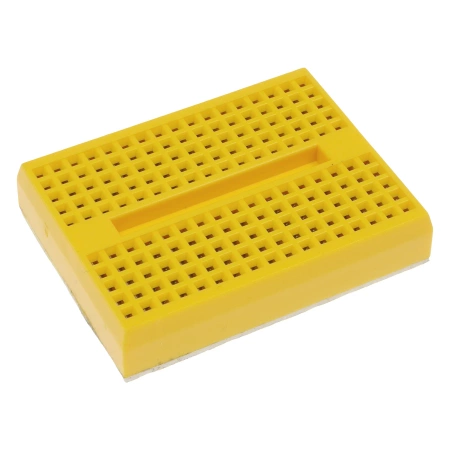

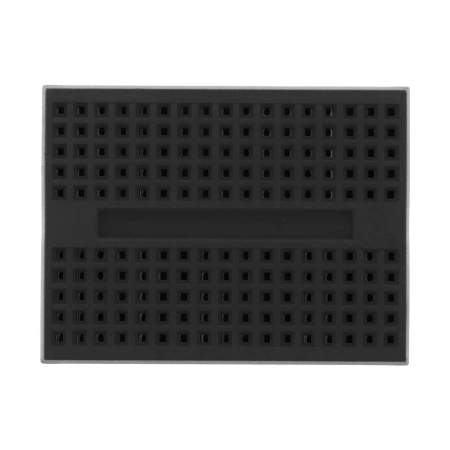

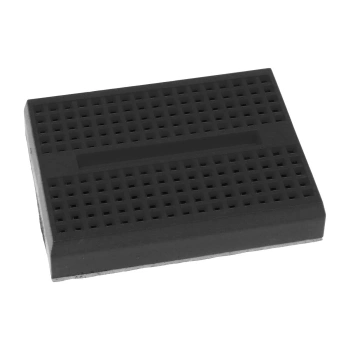

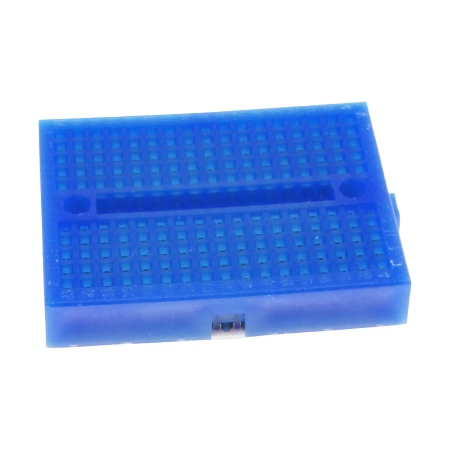

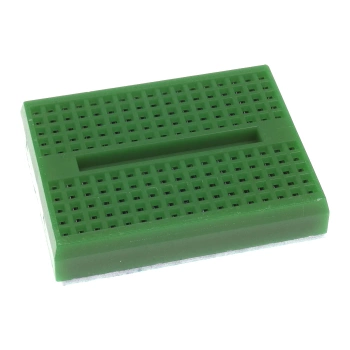

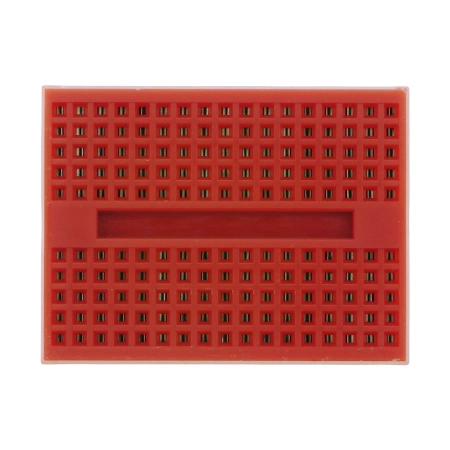

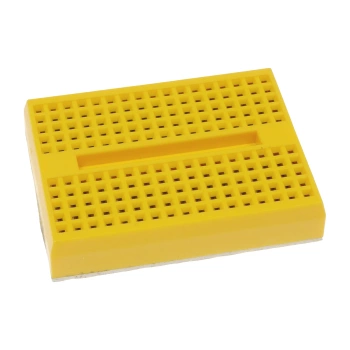

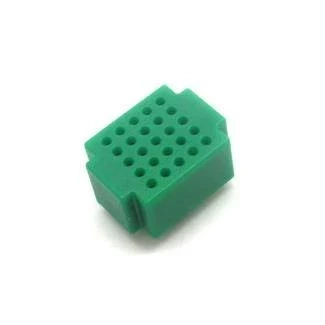

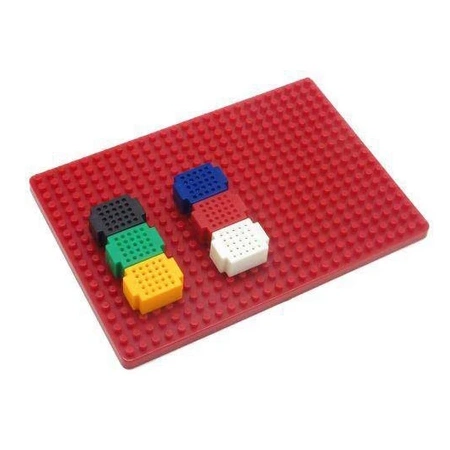

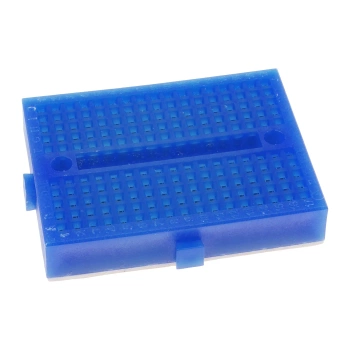

Najważniejszym kryterium, jakie należy wziąć pod uwagę przy wyborze plytki stykowej jest jej przeznaczenie. Stykówki są wprost wymarzonym narzędziem do pracy dla początkujących elektroników, ponieważ ułatwiają im konstruowanie własnych układów jeszcze zanim poznają oni metody projektowania obwodów, a nawet… wyćwiczą się w lutowaniu. Dla takich osób optymalna będzie poręczna, mniejsza płytka stykowa. Cena takich płytek zaczyna się już od kilku złotych, a więc zakup zmieści się nawet w mocno ograniczonym budżecie. Do pierwszych eksperymentów wystarczająca będzie np. Prototypowa płytka stykowa 840 pól, SD12NW. Mniejszy model Prototypowa płytka stykowa 400 pól, MR200-001 rekomendowany jest do testów Arduino, sprawdzi się więc również w bardziej zaawansowanych projektach. Natomiast adepci mobilnych urządzeń, takich jak roboty typu line follower lub sumo, mogą przebierać w jeszcze mniejszych płytkach stykowych – sklep AVT ma w swojej ofercie nawet modele liczące 170 lub… zaledwie 25 pól. Szeroki wybór kolorów obudów sprawia, że można wyeksponować je nawet w projekcie prezentowanym publicznie, np. podczas zawodów. Młodzi miłośnicy robotyki mogą dzięki temu rozpocząć karierę na pokazach jeszcze zanim opanują sztukę projektowania i wykonywania płytek PCB.

Co oprócz płytek stykowych?

W sklepie AVT znajdziesz moduły i akcesoria, które ułatwiają i przyspieszają samodzielną budowę urządzeń. Podstawowym i wręcz niezbędnym wyposażeniem warsztatu są w tym przypadku przewody i łączówki, umożliwiające łączenie poszczególnych pól, a więc zapewniające „współpracę” pomiędzy elementami układu oraz jego zasilanie. Różnokolorowe przewody zakończone są wtykami męskimi, żeńskimi albo specjalnymi haczykami (tzw. pazurkami), przeznaczonymi do chwytania przewodów i końcówek elementów przewlekanych. Podczas budowy i testowania własnych układów pracę projektanta niezwykłe ułatwić mogą natomiast gotowe moduły zasilania , oferowane w postaci kitów AVT lub gotowych urządzeń, zmontowanych na niewielkich płytkach, o rozstawie pinów kompatybilnych z wybranymi płytkami stykowymi. Moduły te pozwalają w prosty sposób podłączyć zewnętrzny zasilacz wtyczkowy do zbudowanego na płytce stykowej układu. Niektóre wersje są wyposażone ponadto w gniazdo wejściowe mini USB (pozwalające na zasilanie układu za pomocą ładowarki bądź portu USB komputera).
