Adapter płytkowy SOP16 / SSOP16 na DIP do prototypowania układów SMD, PU03
Praktyczny adapter SOP16 / SSOP16 na DIP do pracy prototypowej

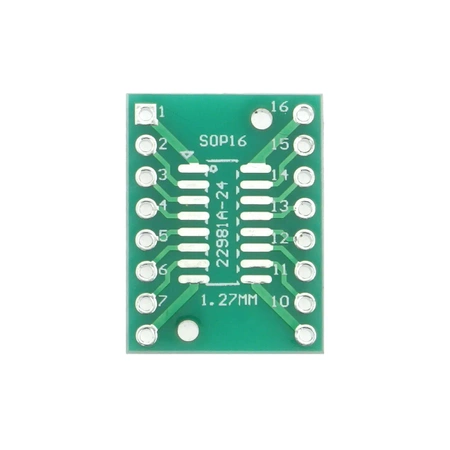

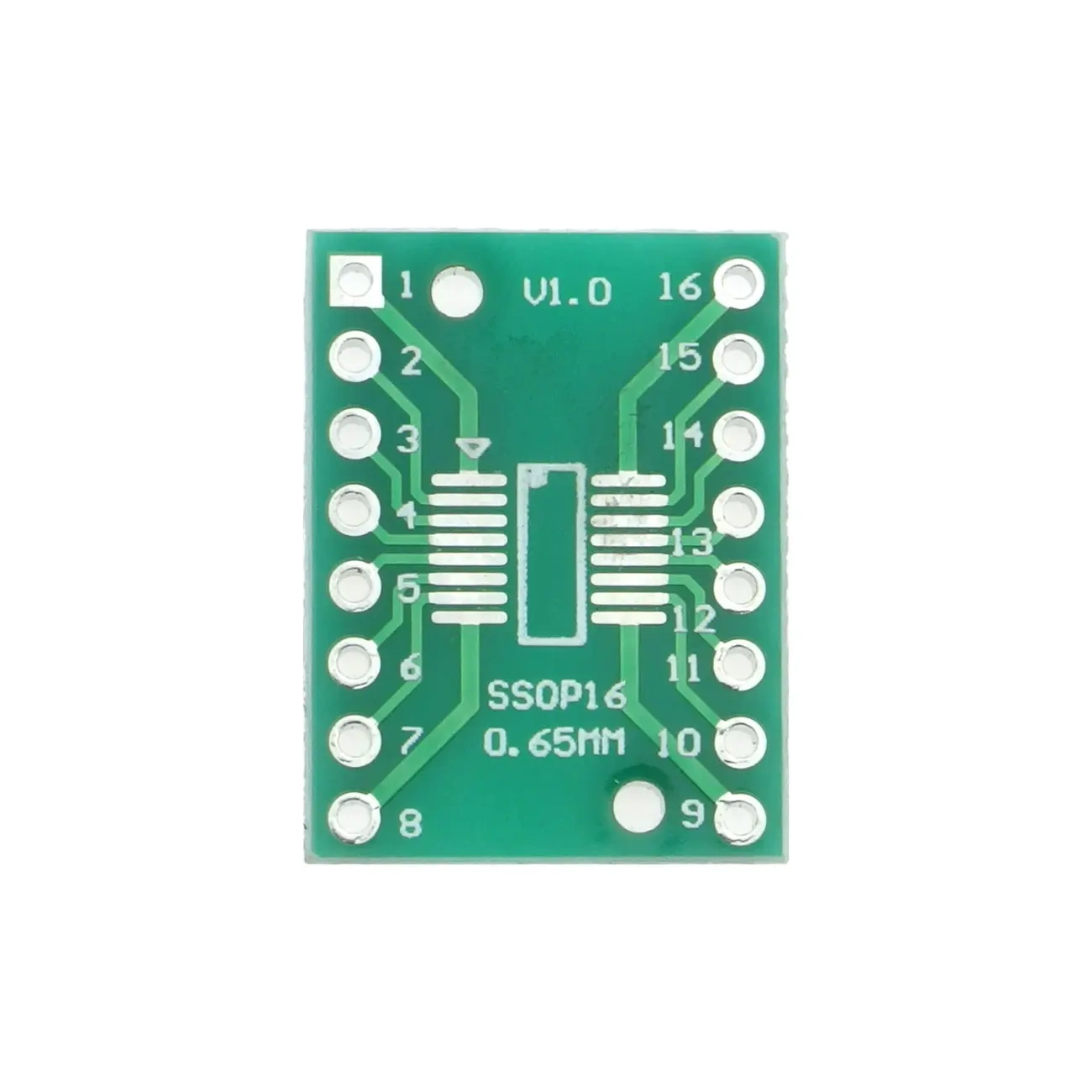

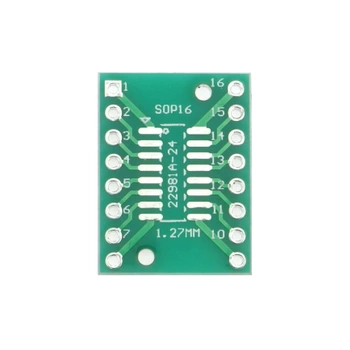

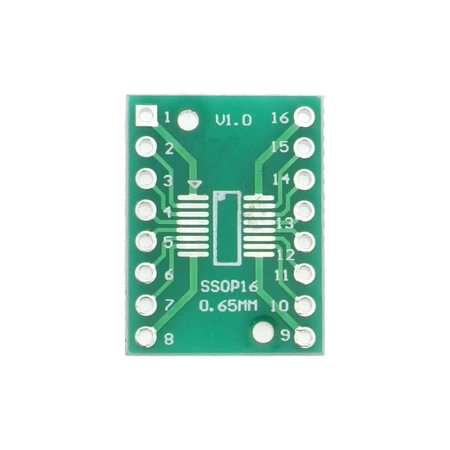

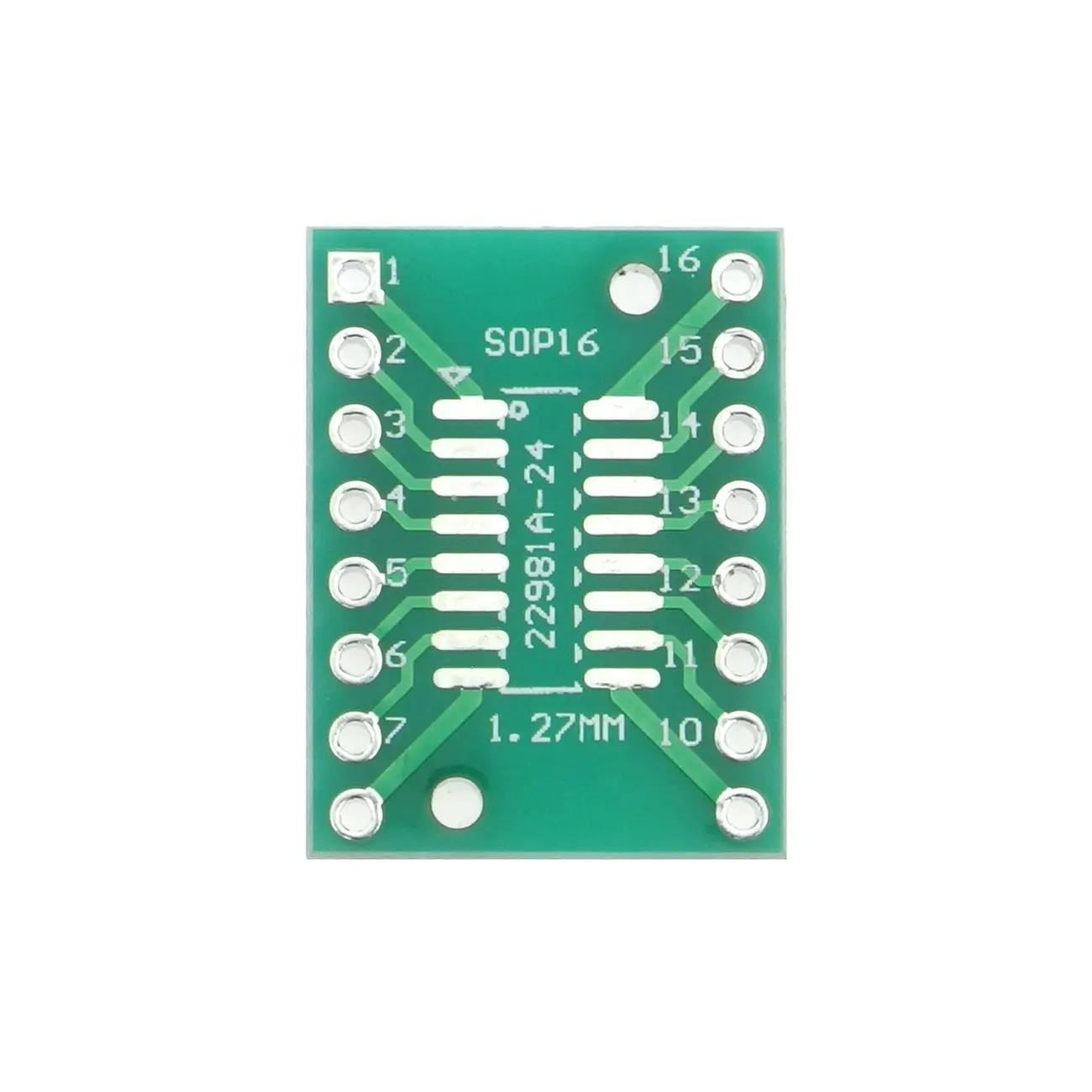

Adapter płytkowy umożliwia wyprowadzenie układu w obudowie SOP16 / SSOP16 do formatu DIP. Rozwiązanie ułatwia lutowanie, pomiary i włączanie elementu SMD do układu prototypowego.
Płytka pośrednia pozwala rozmieścić wyprowadzenia w wygodniejszym układzie, co upraszcza pracę z płytką stykową, przewodami pomiarowymi lub własnym prototypem.
Najważniejsze cechy
- Obsługiwane obudowy: SOP16 / SSOP16
- Format wyjściowy: DIP
- Adapter do prototypowania układów SMD

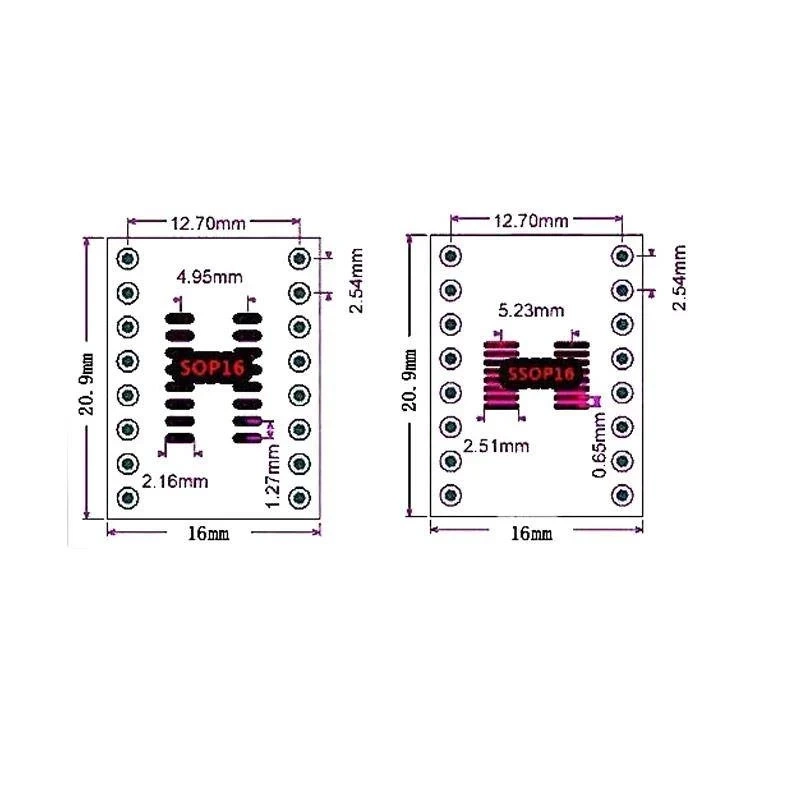

- Wymiary: 21 × 16 mm
Zastosowanie
Produkt sprawdza się podczas budowy, uruchamiania i modyfikowania układów elektronicznych.
- Montaż układów SMD w prototypach
- Wyprowadzenie sygnałów do formatu DIP
- Pomiary i uruchamianie układów scalonych
Specyfikacja techniczna
- Model: PU03
- Typ produktu: adapter płytkowy
- Obsługiwane obudowy: SOP16 / SSOP16
- Format wyjściowy: DIP
- Długość: 21
- Szerokość: 16 mm
Warto wiedzieć: dlaczego adapter upraszcza pracę z SMD
Układy SMD mają małe odstępy między wyprowadzeniami, dlatego trudno podłączać je bezpośrednio do typowych płytek stykowych. Adapter rozprowadza sygnały na wygodniejsze pola.
Przed lutowaniem warto sprawdzić orientację układu i oznaczenie pierwszego wyprowadzenia. Zapobiega to odwróceniu elementu i pomyłkom podczas uruchamiania.
Najczęściej zadawane pytania
Adapter jest przeznaczony do obudów SOP16 / SSOP16.
Wyprowadzenia są dostępne w formacie DIP.
Tak. Ułatwia wykorzystanie układu SMD w układzie testowym lub na płytce stykowej.
Nie. Opis dotyczy samej płytki adaptera.
Tak. Należy porównać obudowę układu z oznaczeniami i polami lutowniczymi adaptera.
