Wskaźniki panelowe – woltomierze i amperomierze

Wskaźniki panelowe służą do stałego kontrolowania napięcia, prądu i innych parametrów pracy urządzenia. Montuje się je w obudowach zasilaczy, prostowników, ładowarek, rozdzielnic, stanowisk warsztatowych, urządzeń automatyki oraz samodzielnie budowanych konstrukcji elektronicznych.

W tej kategorii znajdziesz cyfrowe i analogowe wskaźniki panelowe, w tym woltomierze, amperomierze oraz moduły mierzące jednocześnie napięcie i prąd. Poszczególne modele różnią się zakresem pomiarowym, sposobem zasilania, wielkością obudowy, typem wyświetlacza oraz sposobem podłączenia do mierzonego obwodu. Inne urządzenia diagnostyczne dostępne są w kategorii aparatura pomiarowa.

Do czego służą wskaźniki panelowe?

Panelowy wskaźnik napięcia lub prądu umożliwia bieżącą obserwację parametrów urządzenia bez podłączania zewnętrznego multimetru. Dzięki stałemu montażowi użytkownik może szybko sprawdzić wartość napięcia zasilającego, prąd pobierany przez odbiornik albo stan pracy źródła zasilania.

Wskaźniki panelowe stosuje się zarówno w urządzeniach gotowych, jak i w konstrukcjach wykonywanych samodzielnie. Mogą być elementem zasilacza regulowanego, prostownika akumulatorowego, układu ładowania, rozdzielnicy napięcia stałego, sterownika silnika lub stanowiska laboratoryjnego.

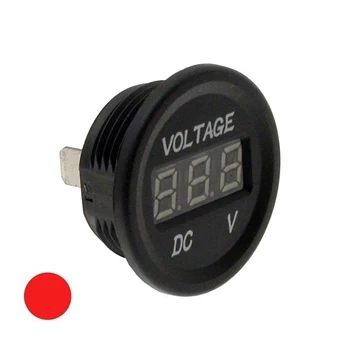

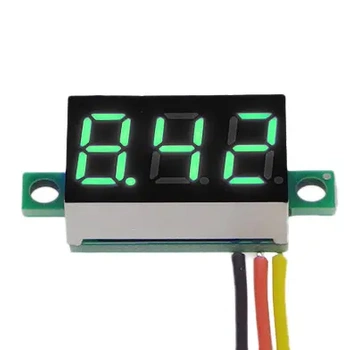

Woltomierze panelowe do pomiaru napięcia

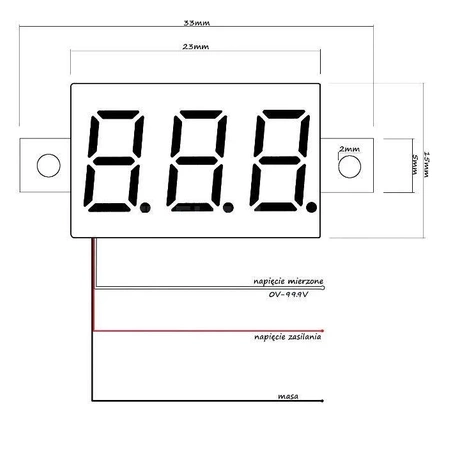

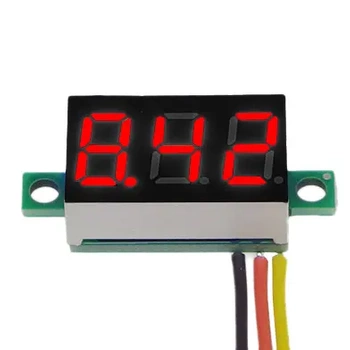

Woltomierz panelowy mierzy różnicę potencjałów pomiędzy dwoma punktami obwodu. Podłącza się go równolegle do źródła zasilania lub odbiornika. Zakres woltomierza musi obejmować najwyższe napięcie, które może wystąpić w kontrolowanym układzie.

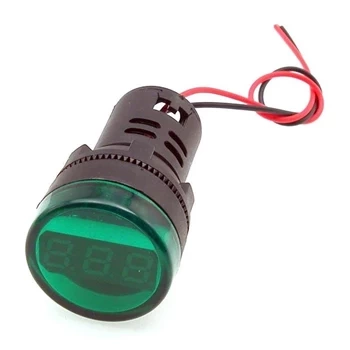

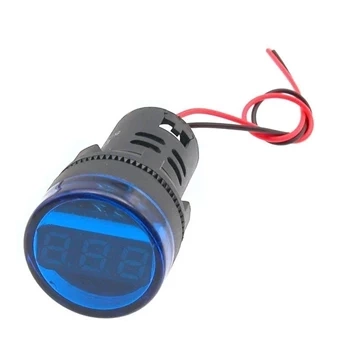

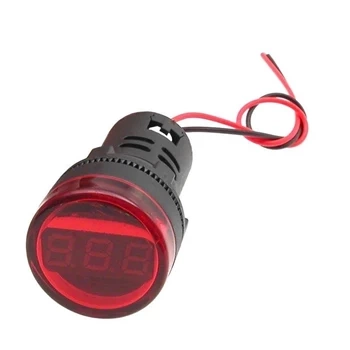

okrągły woltomierz panelowy LED 5–30 V DC o średnicy 28 mm jest przeznaczony do montażu w otworze o średnicy 22 mm. Zielony wyświetlacz LED pozwala odczytać napięcie bez stosowania klasycznej skali wskazówkowej.

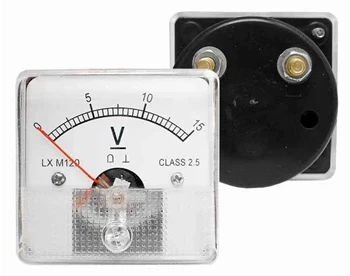

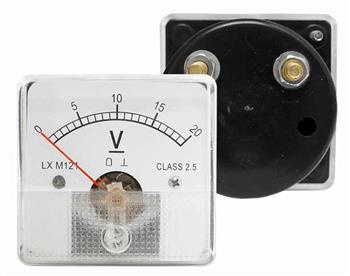

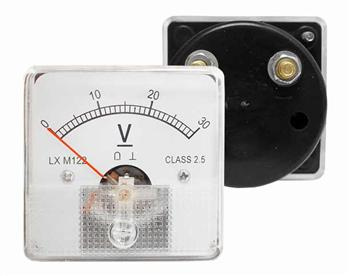

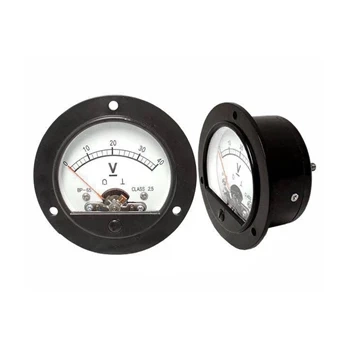

Do układów wymagających większego zakresu może być przeznaczony analogowy woltomierz panelowy 0–40 V DC DH-50. Ma klasyczną skalę wskazówkową, klasę dokładności 2,5 oraz obudowę o wymiarach 51 × 51 mm.

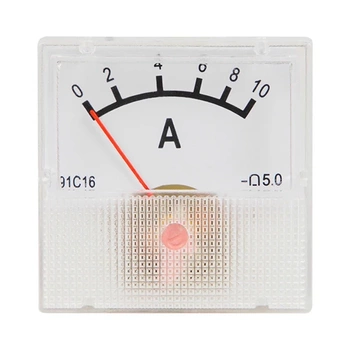

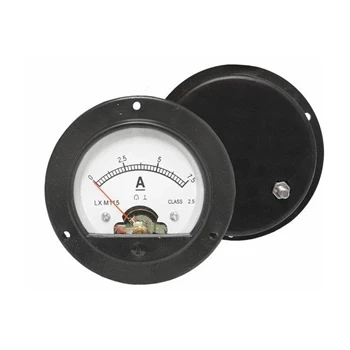

Amperomierze panelowe do pomiaru prądu

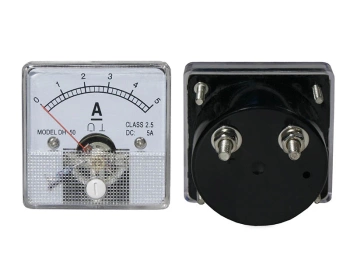

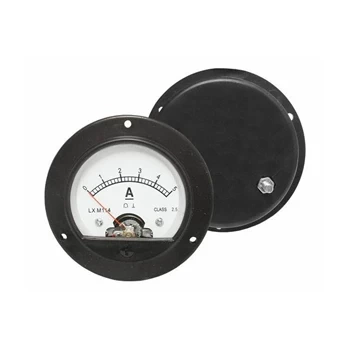

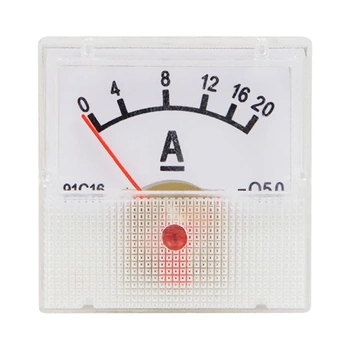

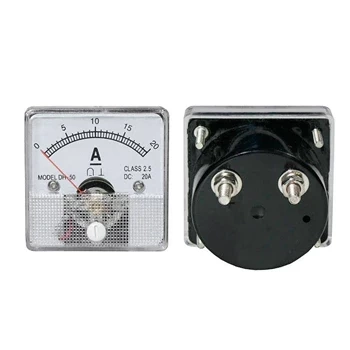

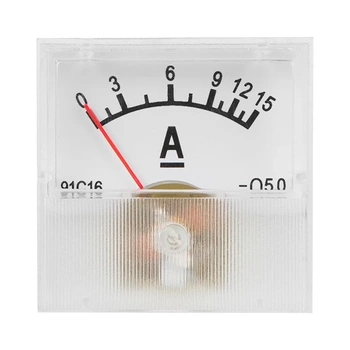

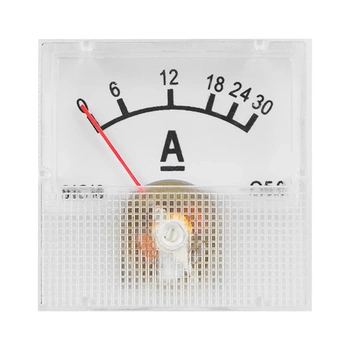

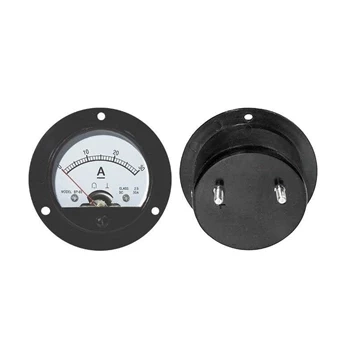

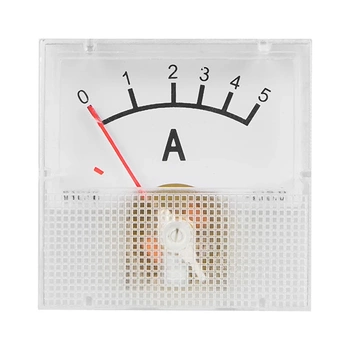

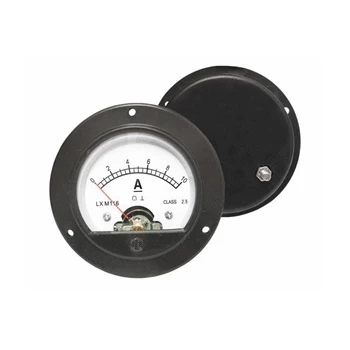

Amperomierz panelowy służy do kontrolowania prądu płynącego w obwodzie. W przeciwieństwie do woltomierza jest włączany w tor prądowy, bezpośrednio albo za pośrednictwem odpowiedniego bocznika pomiarowego. Sposób podłączenia zależy od konstrukcji konkretnego wskaźnika.

Przy małych wartościach prądu pomiar może być wykonywany bezpośrednio przez moduł. Przy większych prądach stosuje się bocznik, czyli rezystor o bardzo małej i dokładnie określonej rezystancji. Amperomierz mierzy spadek napięcia na boczniku i na tej podstawie wskazuje wartość płynącego prądu.

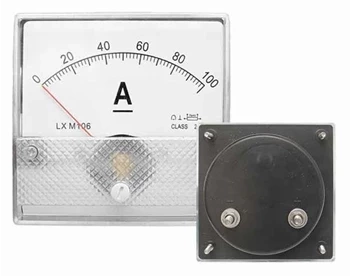

analogowy amperomierz panelowy 0–100 A do bocznika 75 mV nie zawiera bocznika w zestawie. Do prawidłowego działania wymaga zewnętrznego bocznika o parametrach dopasowanych do zakresu 100 A i napięcia pomiarowego 75 mV.

Wskaźniki cyfrowe i analogowe – czym się różnią?

Cyfrowe wskaźniki panelowe pokazują wynik w postaci liczbowej, natomiast modele analogowe wykorzystują wskazówkę poruszającą się nad podziałką. Oba rozwiązania mogą być przydatne, ale zapewniają inny sposób obserwowania pracy urządzenia.

• Cyfrowy wskaźnik panelowy ułatwia odczyt konkretnej wartości liczbowej.
• Analogowy wskaźnik panelowy dobrze pokazuje kierunek, szybkość i zakres zmian mierzonego parametru.
• Wyświetlacz LED zapewnia dobrą widoczność także w słabiej oświetlonej obudowie.
• Klasyczna skala wskazówkowa nie wymaga interpretowania szybko zmieniających się cyfr.
• Moduł cyfrowy może wymagać oddzielnego zasilania lub określonego sposobu połączenia mas.
• Miernik analogowy może wymagać regulacji położenia zerowego wskazówki.

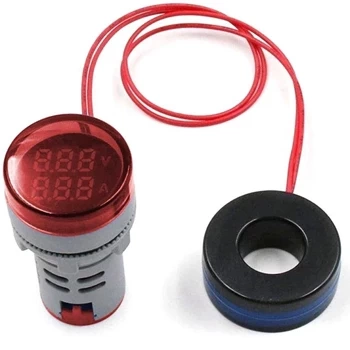

Panelowy woltomierz i amperomierz w jednym module

Woltomierz i amperomierz panelowy 2w1 pozwala jednocześnie kontrolować napięcie oraz prąd obciążenia. Takie rozwiązanie ogranicza liczbę otworów potrzebnych w obudowie i ułatwia budowę kompaktowego panelu pomiarowego.

cyfrowy woltomierz 0–99,9 V i amperomierz 0–10 A z wbudowanym bocznikiem ma dwa wyświetlacze LED. Czerwone cyfry prezentują napięcie, a niebieskie prąd. Moduł jest zasilany napięciem 4,5–30 V DC i umożliwia kalibrację obu wskazań za pomocą potencjometrów.

Wbudowany bocznik upraszcza montaż amperomierza w zakresie do 10 A, ale nadal konieczne jest prawidłowe poprowadzenie toru prądowego i przewodów zasilających. Szczególną uwagę trzeba zwrócić na połączenie masy, gdy miernik jest zasilany z tego samego źródła, którego parametry kontroluje.

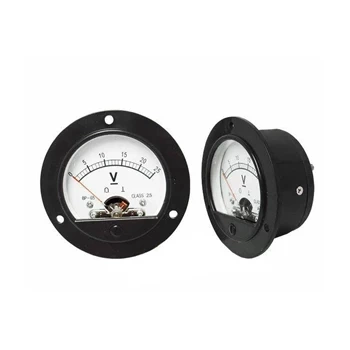

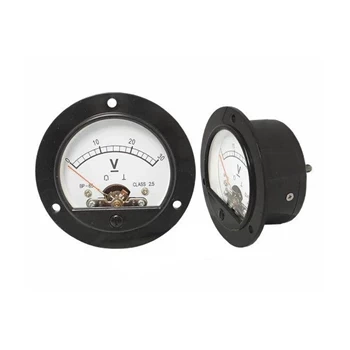

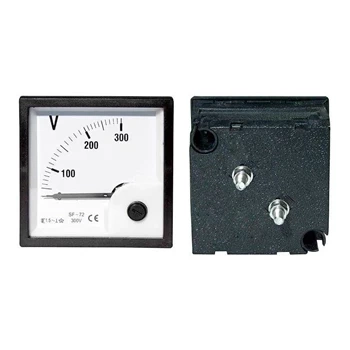

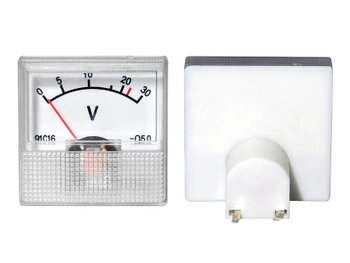

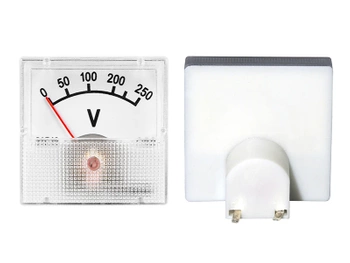

Wskaźniki napięcia analogowe

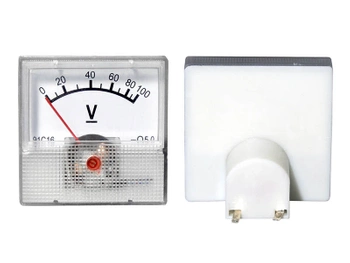

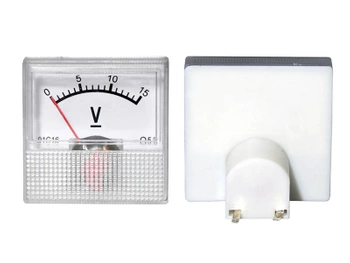

Analogowy wskaźnik napięcia pozwala szybko ocenić poziom napięcia oraz zauważyć jego wahania. Wskazówka reaguje w sposób ciągły, dlatego przyrząd może być wygodny przy regulacji zasilacza, obserwacji ładowania lub kontroli zmian zachodzących podczas pracy odbiornika.

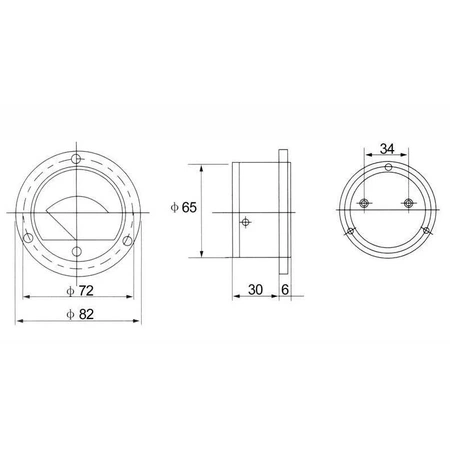

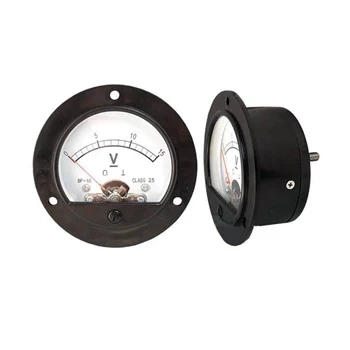

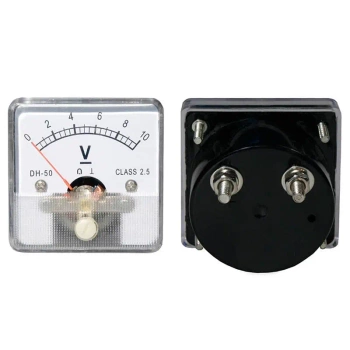

okrągły analogowy wskaźnik napięcia 0–10 V DC ma obudowę o średnicy 82 mm i klasę dokładności 2,5. Jest przeznaczony do pomiaru napięcia stałego oraz montażu w panelu urządzenia.

Przy wyborze wskaźnika analogowego należy uwzględnić nie tylko zakres, lecz także wielkość obudowy, czytelność podziałki, sposób mocowania i wymaganą dokładność. Wskaźnik o zbyt szerokim zakresie może utrudniać obserwowanie niewielkich zmian napięcia.

Jak dobrać zakres wskaźnika panelowego?

Zakres pomiarowy powinien być nieco większy od najwyższej wartości występującej podczas normalnej pracy urządzenia. Zbyt niski zakres grozi przekroczeniem dopuszczalnej wartości i uszkodzeniem wskaźnika. Zbyt wysoki zakres zmniejsza czytelność oraz rozdzielczość odczytu.

• Zakres woltomierza panelowego dobierz do maksymalnego napięcia źródła lub odbiornika.
• Zakres amperomierza panelowego powinien uwzględniać prąd ciągły oraz możliwy prąd rozruchowy.
• Rodzaj prądu AC lub DC musi odpowiadać parametrom badanego obwodu.
• Napięcie zasilania modułu cyfrowego trzeba odróżnić od jego zakresu pomiarowego.
• Wymiary otworu montażowego muszą pasować do przygotowanego panelu.
• Wartość bocznika musi być zgodna z zakresem i czułością amperomierza.

Do czego służy bocznik amperomierza?

Bocznik umożliwia pomiar dużego prądu bez przepuszczania całej jego wartości przez delikatny mechanizm lub układ pomiarowy amperomierza. Większość prądu płynie przez niskorezystancyjny bocznik, a wskaźnik mierzy powstający na nim niewielki spadek napięcia.

Parametry bocznika i amperomierza muszą do siebie pasować. Wskaźnik opisany jako 100 A/75 mV wymaga bocznika, który przy przepływie 100 A wytworzy spadek napięcia 75 mV. Zastosowanie elementu o innych parametrach spowoduje błędne wskazania.

Nie każdy amperomierz wymaga zewnętrznego bocznika. Niektóre cyfrowe moduły mają bocznik umieszczony bezpośrednio na płytce lub wewnątrz obudowy. Informację tę trzeba każdorazowo sprawdzić w opisie konkretnego produktu.

Gdzie stosuje się panelowe mierniki napięcia i prądu?

Woltomierze i amperomierze panelowe stosuje się wszędzie tam, gdzie użytkownik potrzebuje stałego podglądu parametrów zasilania. Mogą stanowić podstawowy wskaźnik kontrolny albo uzupełniać bardziej rozbudowany system pomiarowy.

• Zasilacze warsztatowe i laboratoryjne – kontrola ustawionego napięcia i prądu obciążenia.
• Prostowniki i ładowarki akumulatorów – obserwacja napięcia oraz prądu ładowania.
• Instalacje samochodowe i kamperowe – kontrola napięcia instalacji oraz obciążenia wybranego obwodu.
• Systemy zasilania awaryjnego – obserwacja napięcia baterii i prądu odbiorników.
• Sterowniki i urządzenia automatyki – lokalna prezentacja parametrów bez korzystania z dodatkowego miernika.
• Projekty DIY – budowa własnego panelu kontrolnego, zasilacza lub stanowiska testowego.

Montaż wskaźnika panelowego

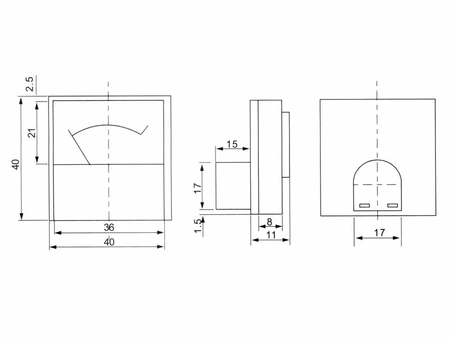

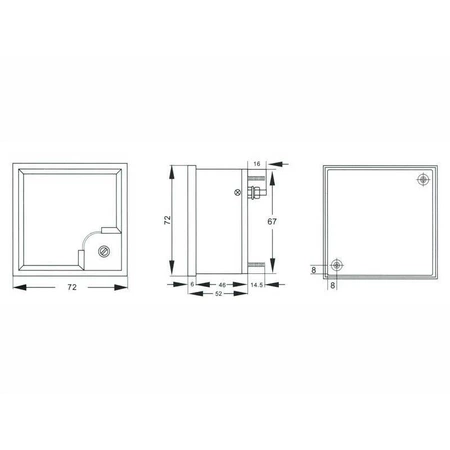

Przed wykonaniem otworu w panelu należy sprawdzić wymiary części montażowej, a nie tylko zewnętrzny rozmiar obudowy. Wskaźniki okrągłe wymagają otworu o odpowiedniej średnicy, natomiast modele prostokątne są zwykle mocowane w wycięciu dopasowanym do korpusu.

Przewody pomiarowe i prądowe powinny mieć przekrój odpowiedni do obciążenia. W torach wysokoprądowych należy ograniczyć długość połączeń i zadbać o pewne zaciski. Luźne połączenie zwiększa rezystancję, powoduje spadek napięcia, nagrzewanie oraz błędy pomiarowe.

Wskaźnik powinien być chroniony przed przypadkowym zwarciem i przekroczeniem dopuszczalnego zakresu. Jeżeli moduł wymaga osobnego zasilania, jego napięcie i polaryzację trzeba sprawdzić przed pierwszym uruchomieniem.

Wskaźniki panelowe w sklepie AVT

W sklepie AVT znajdziesz cyfrowe woltomierze panelowe LED, analogowe wskaźniki napięcia, panelowe amperomierze do boczników oraz cyfrowe mierniki napięcia i prądu 2w1. Dostępne modele można dopasować do niewielkich urządzeń elektronicznych, zasilaczy, ładowarek i układów o prądach sięgających kilkudziesięciu lub kilkuset amperów.

Najważniejsze jest dopasowanie zakresu, rodzaju prądu, sposobu podłączenia i wymiarów montażowych. Przed zakupem należy również sprawdzić, czy wybrany amperomierz ma bocznik wbudowany, dołączony do zestawu, czy wymaga dokupienia oddzielnego elementu.

FAQ – wskaźniki panelowe

Do czego służy wskaźnik panelowy?

Wskaźnik panelowy służy do stałego prezentowania mierzonego parametru na obudowie urządzenia. Może wskazywać napięcie, prąd lub kilka wielkości jednocześnie, bez potrzeby każdorazowego podłączania zewnętrznego miernika.

Czym różni się woltomierz od amperomierza?

Woltomierz mierzy napięcie i jest podłączany równolegle do badanego obwodu, natomiast amperomierz mierzy prąd i pracuje w torze jego przepływu. Nieprawidłowe podłączenie może spowodować błędny wynik, zwarcie albo uszkodzenie przyrządu.

Lepszy jest wskaźnik analogowy czy cyfrowy?

Wskaźnik cyfrowy ułatwia odczyt konkretnej wartości liczbowej. Model analogowy lepiej pokazuje płynne zmiany i kierunek wychylenia. Wybór zależy od tego, czy ważniejsza jest dokładna wartość, czy szybka obserwacja zachowania układu.

Czy amperomierz panelowy wymaga bocznika?

To zależy od konstrukcji miernika. Niektóre moduły mają bocznik wbudowany, a inne wymagają zastosowania elementu zewnętrznego. analogowy amperomierz panelowy 100 A/75 mV wymaga dokupienia pasującego bocznika.

Odpowiednie elementy znajdziesz w kategorii boczniki do amperomierzy panelowych. Przed zakupem należy dopasować bocznik do maksymalnego prądu oraz znamionowego spadku napięcia wymaganego przez konkretny wskaźnik, np. 50 mV, 60 mV lub 75 mV.

Jak dobrać bocznik do amperomierza?

Bocznik musi mieć znamionowy prąd i spadek napięcia zgodne z parametrami amperomierza. Dla wskaźnika 100 A/75 mV potrzebny jest bocznik wytwarzający 75 mV przy przepływie 100 A. Inna wartość spowoduje nieprawidłowe wskazanie.

Czy wskaźnik panelowy może być zasilany z mierzonego obwodu?

Niektóre modele mogą być zasilane z tego samego obwodu, ale zależy to od ich zakresu i schematu połączeń. W przypadku mierników cyfrowych trzeba sprawdzić minimalne napięcie zasilania oraz wymagany sposób połączenia przewodów pomiarowych i masy.

Czy jeden wskaźnik może mierzyć napięcie i prąd?

Tak. cyfrowy woltomierz i amperomierz panelowy 0–99,9 V/10 A prezentuje obie wartości na oddzielnych wyświetlaczach i ma wbudowany bocznik prądowy.
