Tester LAN

Testery LAN do kabli sieciowych, RJ45, RJ11 i diagnostyki przewodów

Testery LAN do sprawdzania przewodów sieciowych i telefonicznych służą do kontroli okablowania, wykrywania błędów połączeń, lokalizowania przewodów oraz diagnozowania problemów z instalacjami Ethernet. Przydają się podczas zaciskania wtyków RJ45, wykonywania gniazd sieciowych, sprawdzania patchcordów, szukania par przewodów i uruchamiania prostych instalacji LAN.

W tej kategorii ważną pozycję zajmują testery i lokalizatory przewodów NOYAFA oraz narzędzia sieciowe Lanberg. Dostępne są zarówno proste testery ciągłości przewodów, jak i bardziej rozbudowane urządzenia z funkcją szukacza par, testem Ping, obsługą RJ45, RJ11, BNC oraz zestawy serwisowe dla instalatorów sieci.

Do czego służy tester LAN?

Tester LAN pozwala sprawdzić, czy przewód sieciowy został poprawnie wykonany. Może wykrywać przerwy, zwarcia, zamianę żył, błędną kolejność przewodów lub brak ciągłości na wybranych pinach. Dzięki temu instalator może szybko ocenić, czy problem wynika z kabla, wtyku, gniazda, patchpanelu albo błędnego zarobienia przewodu.

Prosty tester sprawdzi podstawową mapę połączeń, natomiast rozbudowany tester LAN z lokalizatorem przewodów pomaga odnaleźć konkretny kabel w wiązce, szafie teletechnicznej lub instalacji prowadzonej w ścianie. To szczególnie przydatne przy modernizacji istniejących sieci, gdzie dokumentacja okablowania jest niepełna albo nieaktualna.

Testery RJ45, RJ11 i BNC

Tester RJ45 do kabli Ethernet jest podstawowym narzędziem przy pracy z przewodami komputerowymi. Pozwala sprawdzić połączenia w kablach sieciowych zakończonych wtykiem RJ45, używanych w instalacjach LAN, urządzeniach sieciowych, kamerach IP, punktach dostępowych i patchpanelach.

Niektóre testery obsługują także RJ11 i BNC. RJ11 jest stosowane w prostszych instalacjach telefonicznych, a BNC występuje m.in. w wybranych systemach sygnałowych i starszych instalacjach wizyjnych. Przykładem takiego przyrządu jest tester LAN RJ45/RJ11/BNC UNI-T UT681C.

NOYAFA – testery LAN i szukacze par przewodów

Tester LAN NOYAFA do lokalizacji przewodów i diagnostyki sieci jest dobrym wyborem wtedy, gdy sama kontrola kolejności żył nie wystarcza. W praktyce instalator często musi nie tylko sprawdzić przewód, ale też znaleźć jego drugi koniec, zidentyfikować przebieg kabla albo potwierdzić komunikację w sieci.

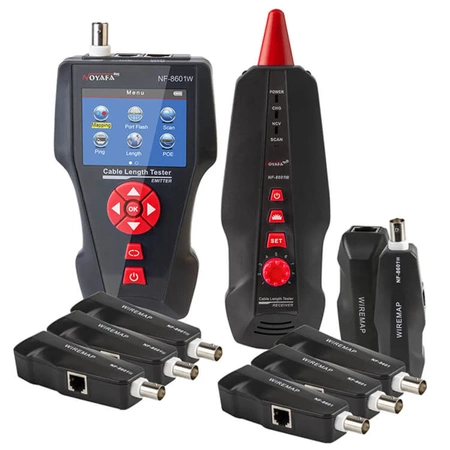

tester LAN NOYAFA NF-8601W RJ45/RJ11/BNC z szukaczem par i testem Ping łączy funkcje przydatne przy serwisie instalacji przewodowych. Z nazwy produktu wynika obsługa złączy RJ45, RJ11 i BNC, funkcja szukacza par przewodów, test Ping oraz wyświetlacz LCD. To przykład bardziej uniwersalnego narzędzia do diagnostyki sieci niż prosty tester ciągłości.

Lanberg – narzędzia sieciowe z funkcją testowania

Lanberg w tej kategorii jest istotny głównie jako marka narzędzi instalacyjnych do okablowania LAN. Nie każdy użytkownik potrzebuje oddzielnego testera i oddzielnej zaciskarki, szczególnie przy prostych pracach montażowych, wykonywaniu patchcordów lub okazjonalnym serwisie.

Przykładem rozwiązania łączącego dwie funkcje jest zaciskarka wtyków RJ45 z wbudowanym testerem LAN Lanberg NT-0203. Takie narzędzie może być praktyczne przy zarabianiu przewodów, ponieważ pozwala od razu sprawdzić podstawową poprawność wykonanego połączenia.

Zestaw serwisanta sieci LAN

Zestaw serwisanta sieci LAN ma sens wtedy, gdy oprócz samego testera potrzebne są także narzędzia do przygotowania przewodu, zaciskania wtyków i pracy w terenie. To rozwiązanie dla osób, które regularnie wykonują lub diagnozują instalacje sieciowe, a nie tylko sporadycznie sprawdzają jeden patchcord.

rozszerzony zestaw serwisanta sieci LAN NOYAFA NF-1501 jest przykładem kompletu przeznaczonego do montażu i diagnostyki okablowania. Taki zestaw lepiej odpowiada pracy instalatora niż pojedynczy tester, jeśli zadanie obejmuje przygotowanie przewodów, zaciskanie złączy, sprawdzanie połączeń i lokalizowanie problemów w sieci.

Jak wybrać tester LAN?

Wybór testera LAN trzeba zacząć od rodzaju prac. Do sprawdzania prostych przewodów wystarczy tester mapy żył. Do pracy przy istniejących instalacjach lepszy będzie model z lokalizatorem przewodów. Do serwisu sieci przydatne mogą być funkcje Ping, identyfikacja portu, pomiar długości lub obsługa kilku typów złączy.

• tester LAN do RJ45 – do kontroli przewodów Ethernet i patchcordów,
• tester RJ45/RJ11/BNC – do pracy z różnymi typami przewodów sygnałowych,
• tester LAN z szukaczem par przewodów – do lokalizowania kabla w wiązce lub instalacji,
• tester LAN z testem Ping – do podstawowego sprawdzenia komunikacji sieciowej,
• zaciskarka RJ45 z testerem LAN – do prostego montażu i szybkiej kontroli wykonanego przewodu,
• zestaw serwisanta LAN – do regularnej pracy instalacyjnej i terenowej.

Tester LAN a certyfikator okablowania

Tester LAN nie zawsze jest certyfikatorem okablowania strukturalnego. Większość prostych testerów pozwala sprawdzić poprawność połączeń, ciągłość żył, zwarcia lub lokalizację przewodu, ale nie wykonuje pełnej certyfikacji toru transmisyjnego według kategorii okablowania.

Jeżeli instalacja ma zostać formalnie odebrana z pomiarami parametrów transmisyjnych, potrzebny może być specjalistyczny certyfikator. Do codziennego montażu, serwisu i diagnostyki podstawowej tester LAN jest jednak znacznie tańszym i praktycznym narzędziem roboczym.

Bezpieczeństwo i poprawne używanie testerów LAN

Testera LAN nie należy podłączać do linii, na której występuje napięcie niezgodne z przeznaczeniem urządzenia. Przed testem trzeba upewnić się, że przewód nie jest podłączony do aktywnej instalacji, jeśli instrukcja danego modelu tego zabrania.

Przy pracy z instalacjami PoE, przewodami telefonicznymi, BNC lub nieopisanymi kablami w budynku należy zachować szczególną ostrożność. Tester sieciowy jest narzędziem diagnostycznym, ale nie chroni automatycznie przed skutkami błędnego podłączenia.
