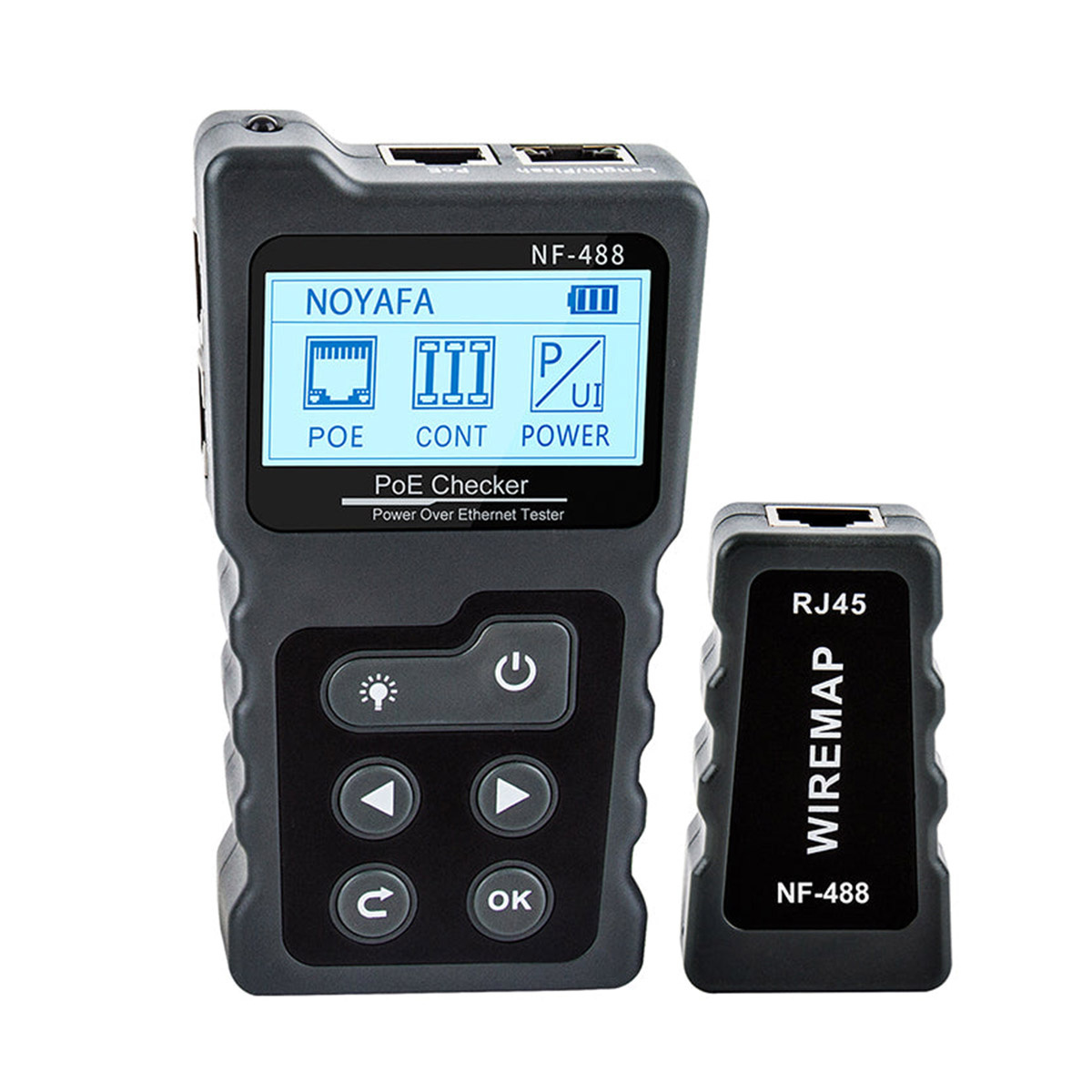

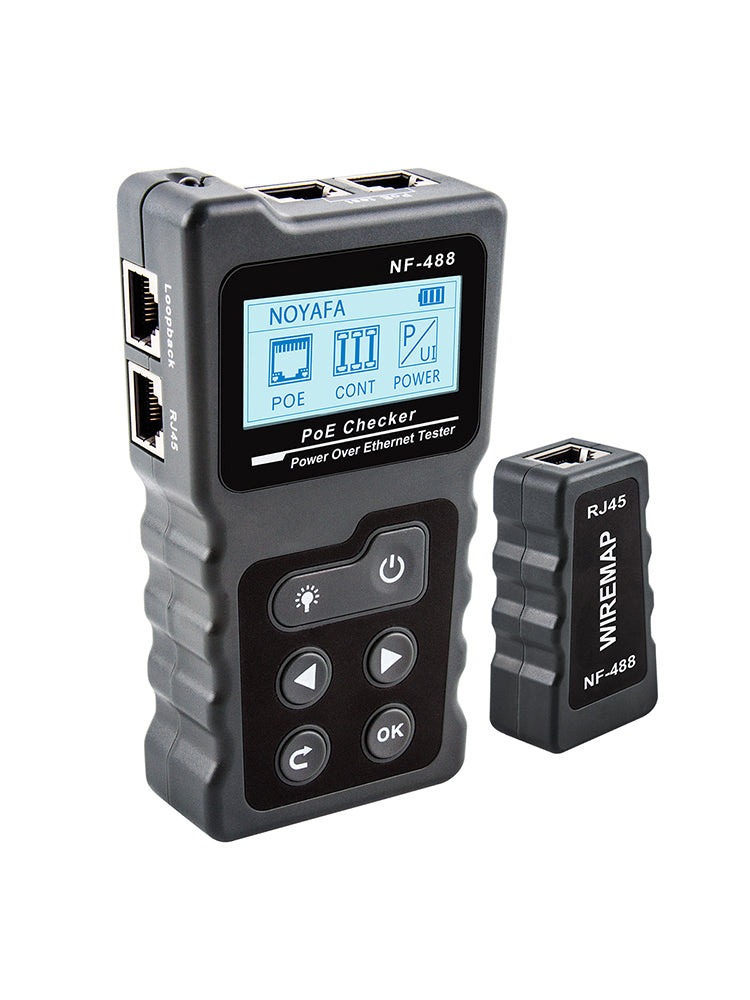

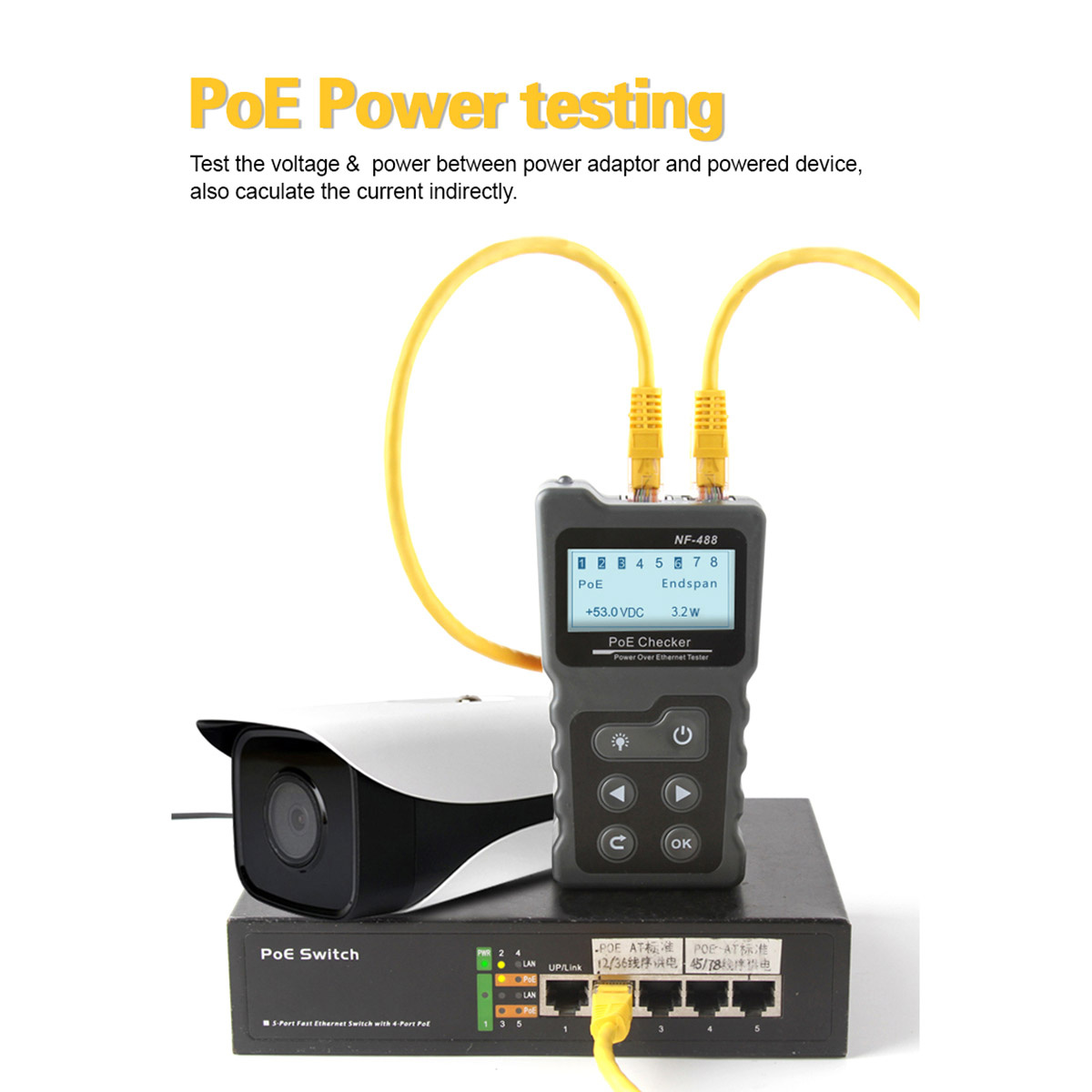

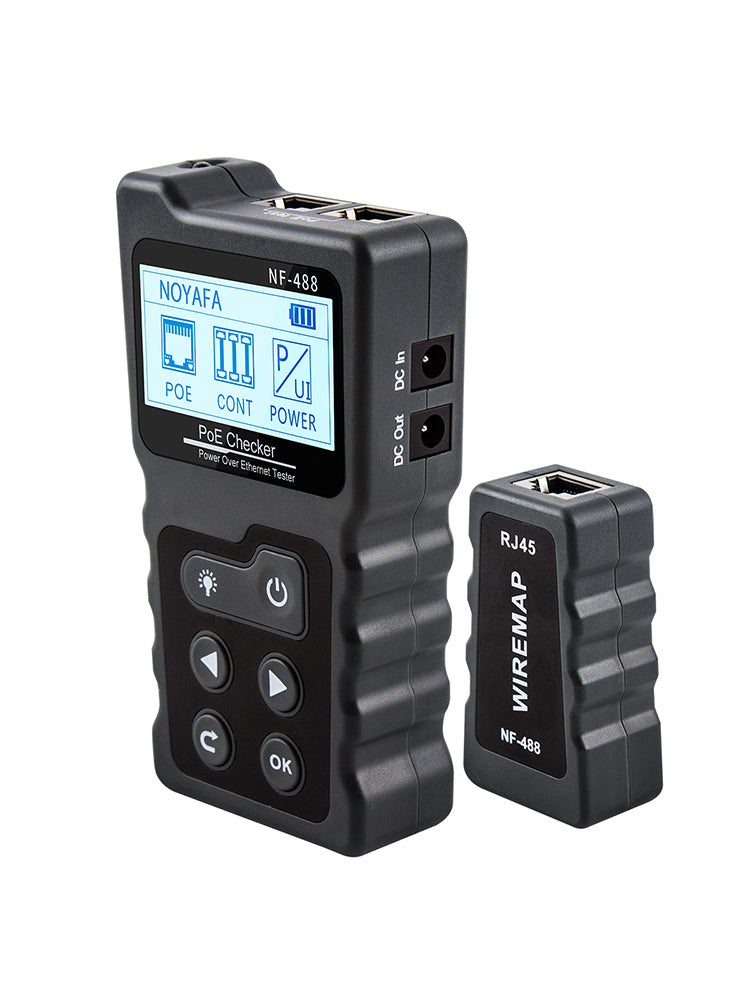

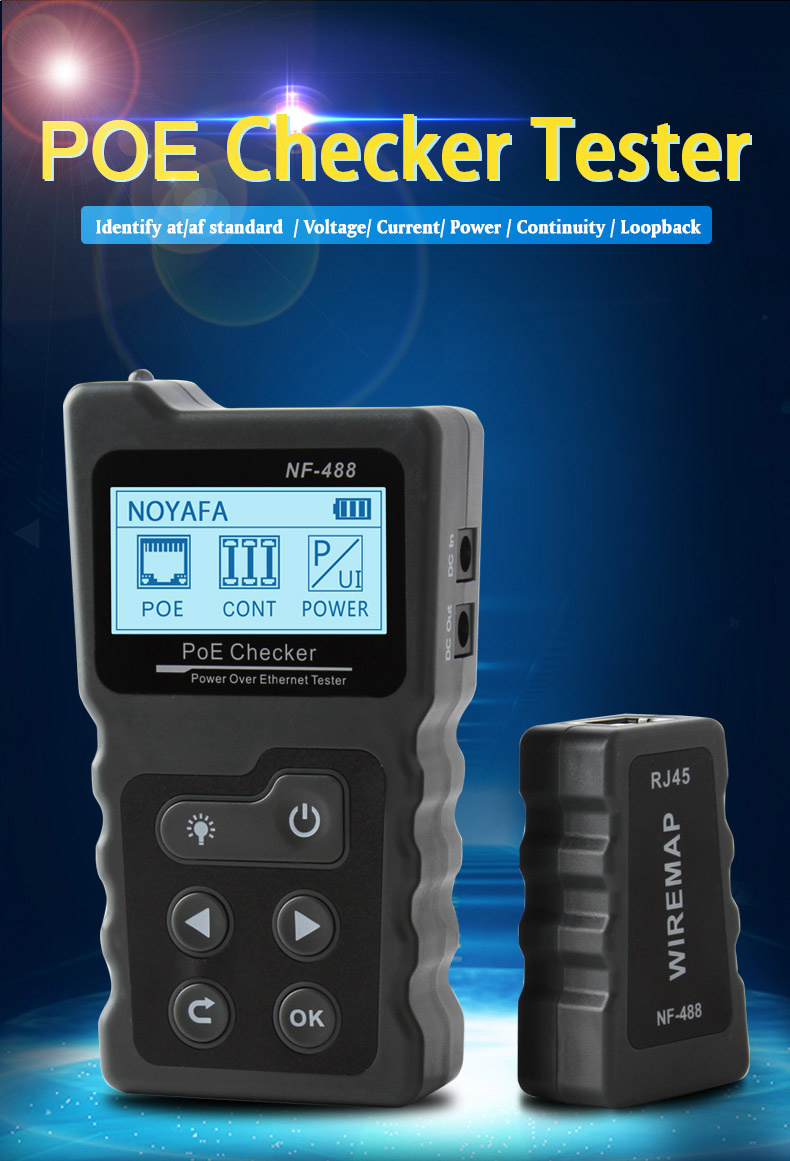

Noyafa NF-488 jest niezastąpionym urządzeniem do testów instalacji z PoE. Urządzenie rozpoznaje na których liniach występuje napięcie, podaje jego wartość oraz określa standard PoE. Można je również włączyć szeregowo pomiędzy switch a zasilane urządzenie, dzięki czemu uzyskamy informację o poborze prądu i pobieranej przez odbiornik mocy.

Poza testami PoE NF-488 przeprowadza standardowy test mapy połączeń, dzięki czemu można sprawdzić poprawność okablowania.

Funkcje i korzyści

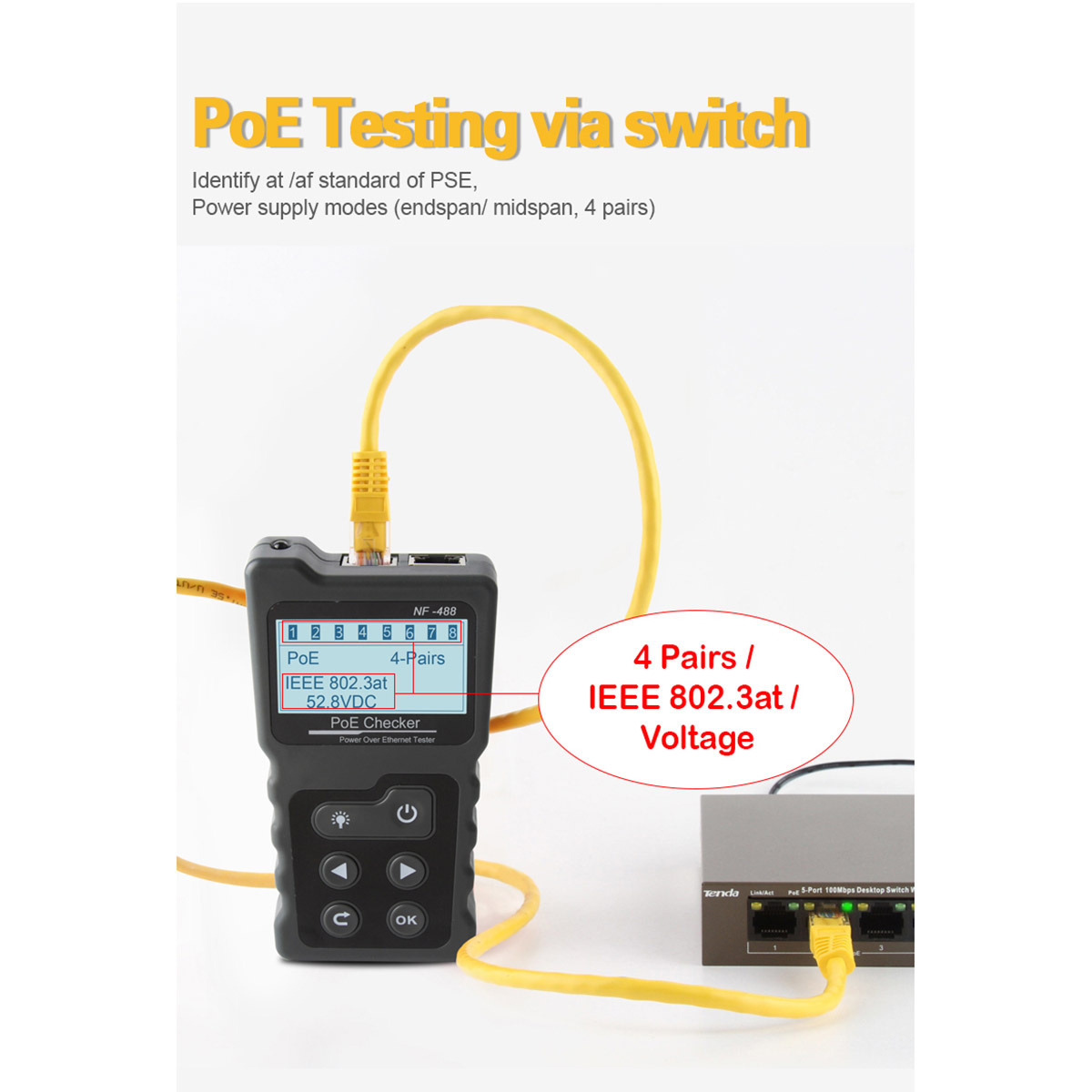

• Automatyczne rozpoznawanie standardów af/at
  Szybkie sprawdzanie typu urządzenia zasilającego (PSE) zgodnego ze standardami IEEE802.3af lub 802.3at.

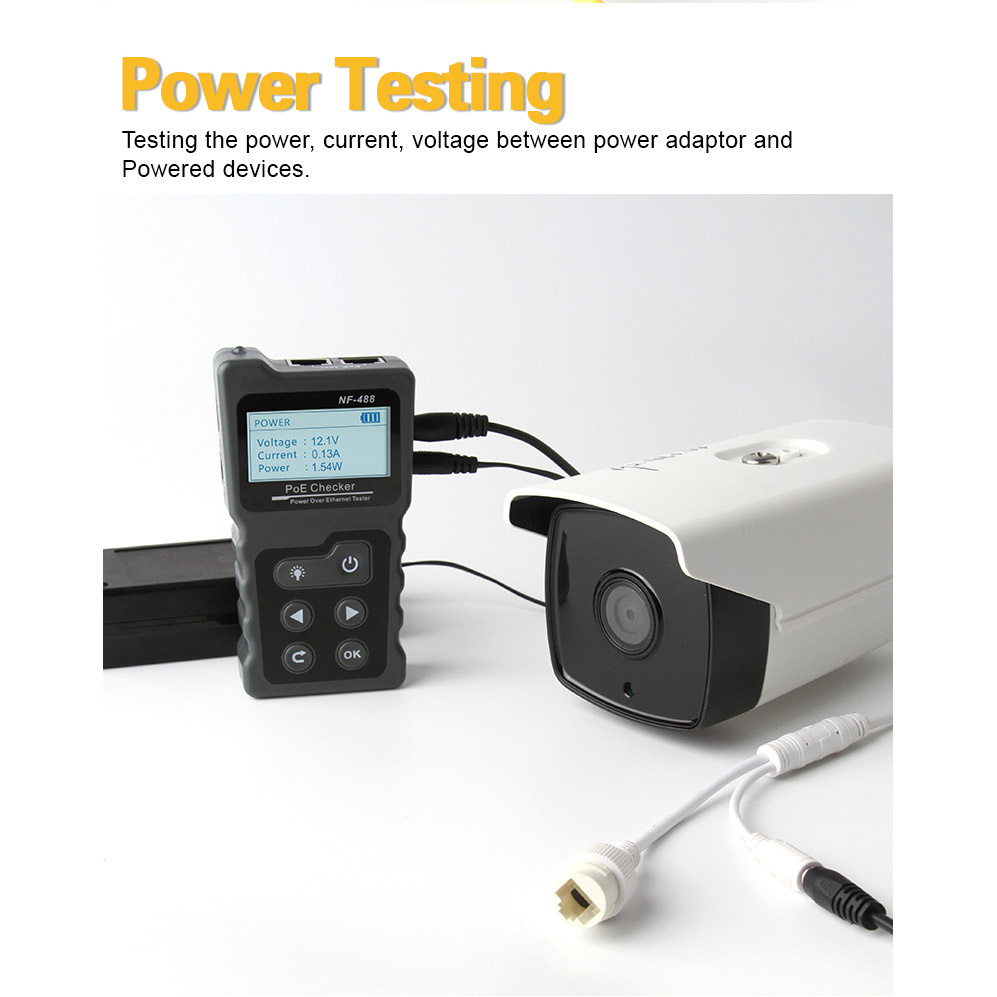

• Testowanie mocy w linii
  Testowanie w linii standardowych/niestandardowych urządzeń PoE, w tym napięcia zasilania, polaryzacji zasilania, trybu crossover i innych.

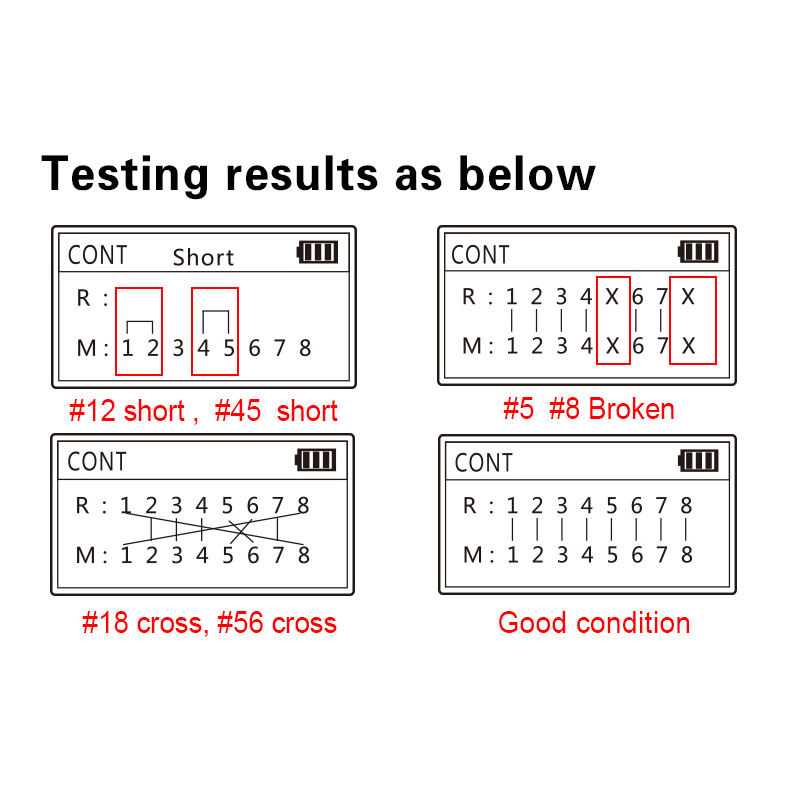

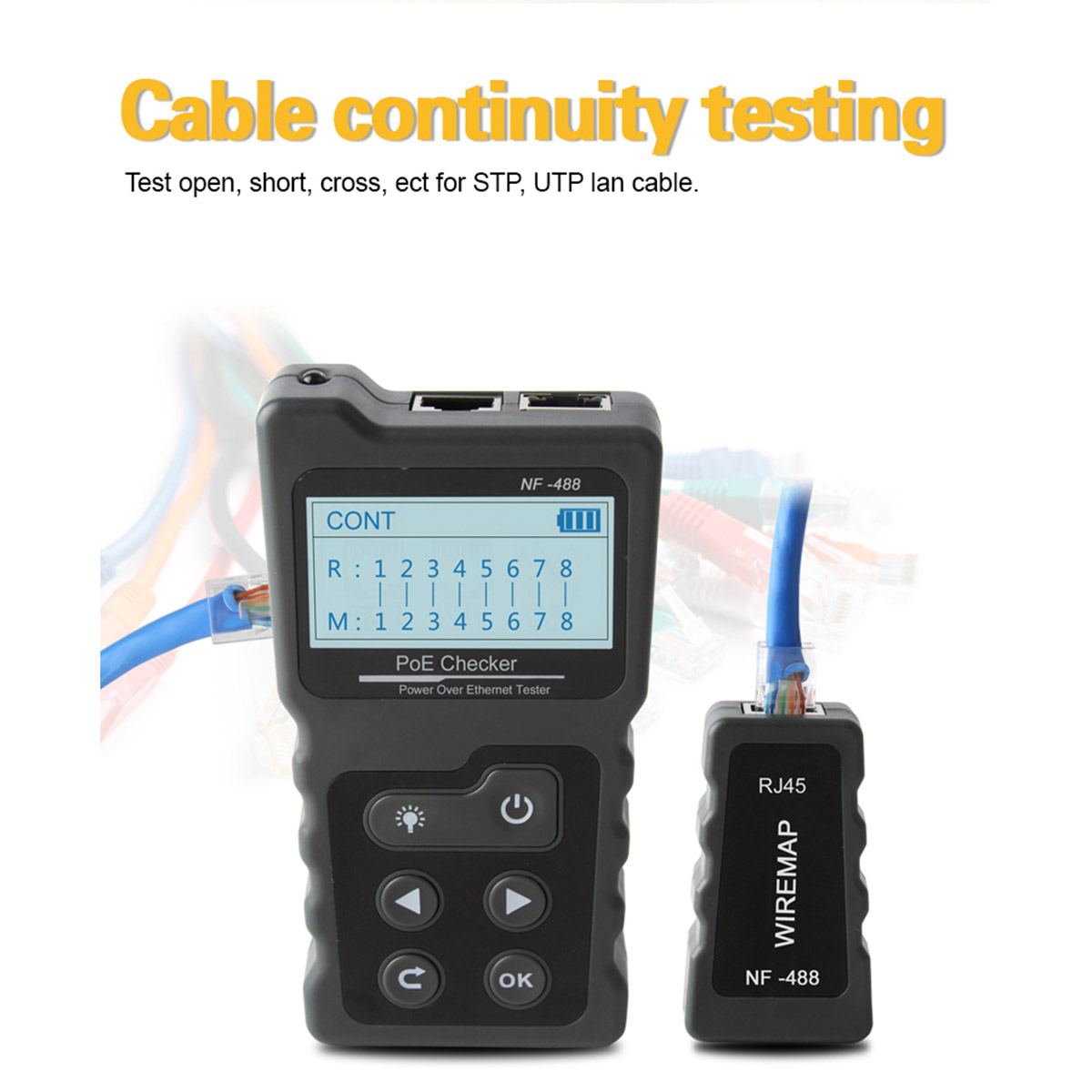

• Testowanie ciągłości kabli
  Sprawdzanie zwarć, crossover i przerw w obwodzie dla kabli sieciowych STP i UTP.

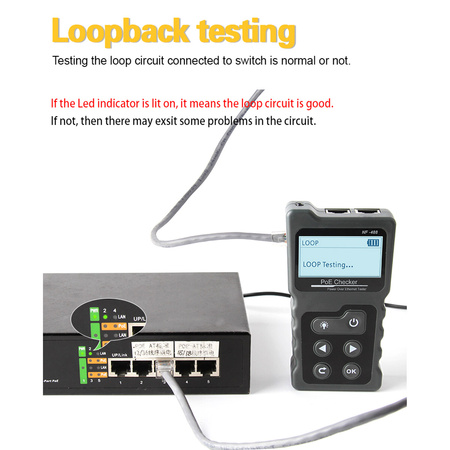

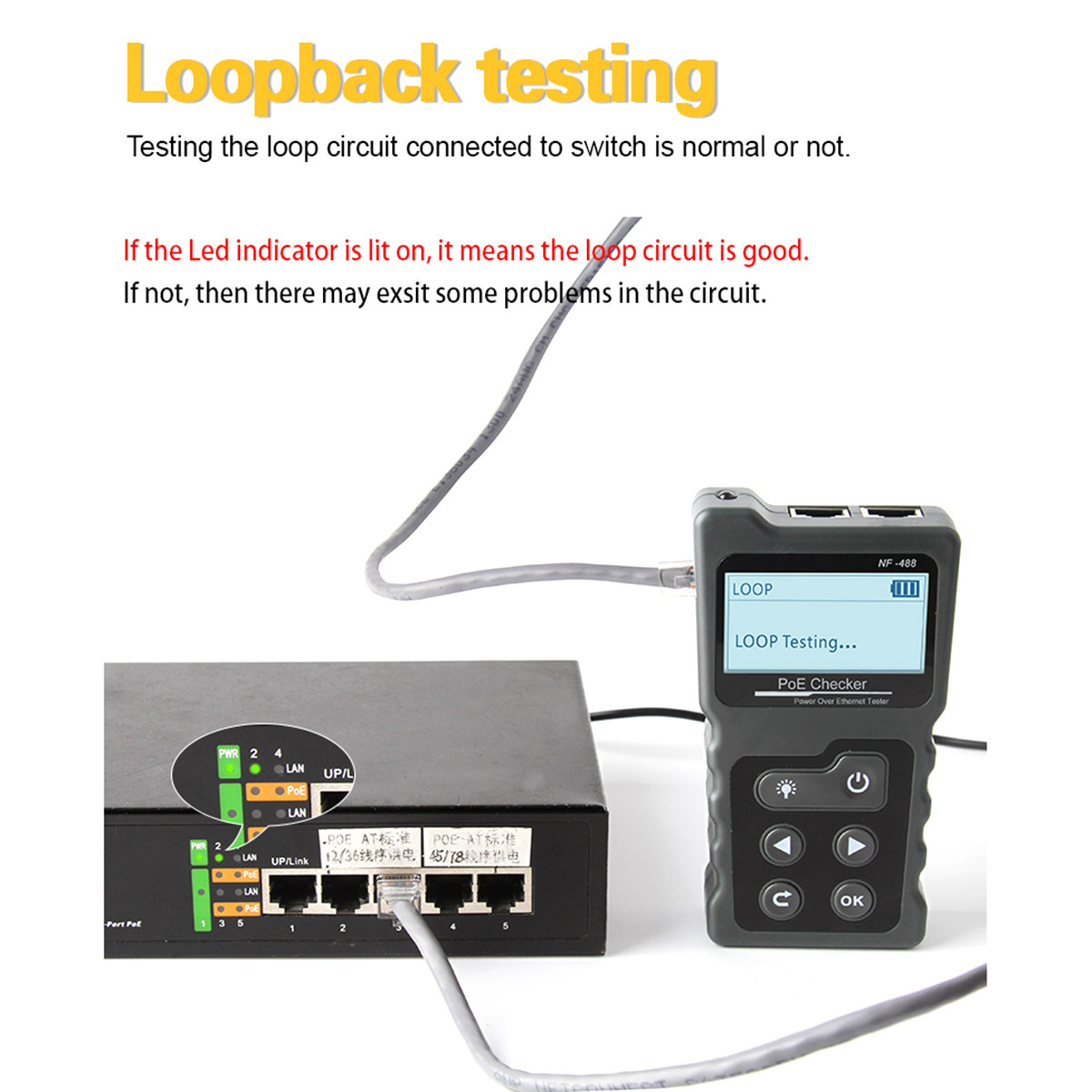

• Testowanie pętli zwrotnej
  Testowanie, czy obwód pętli połączony ze switchem działa poprawnie.

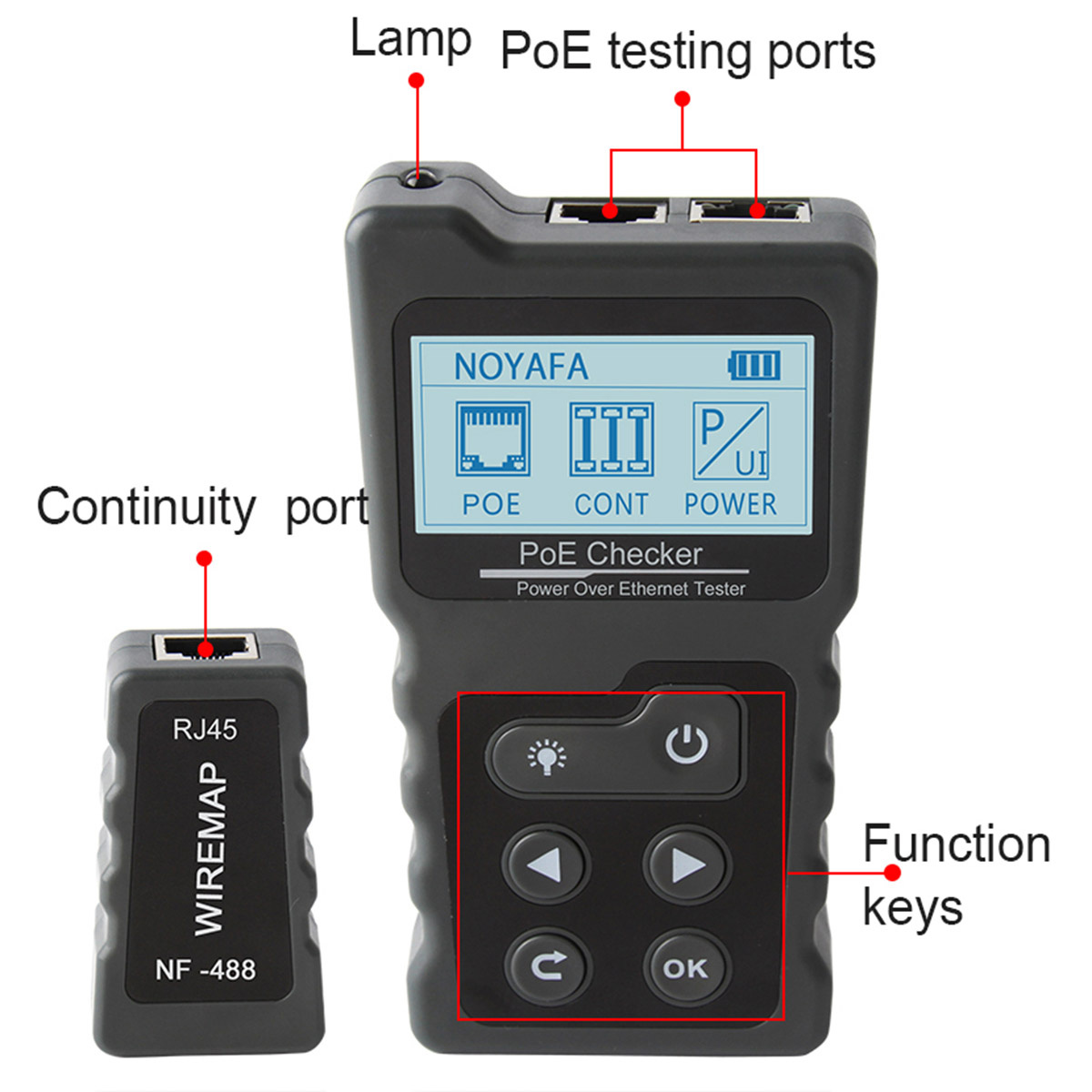

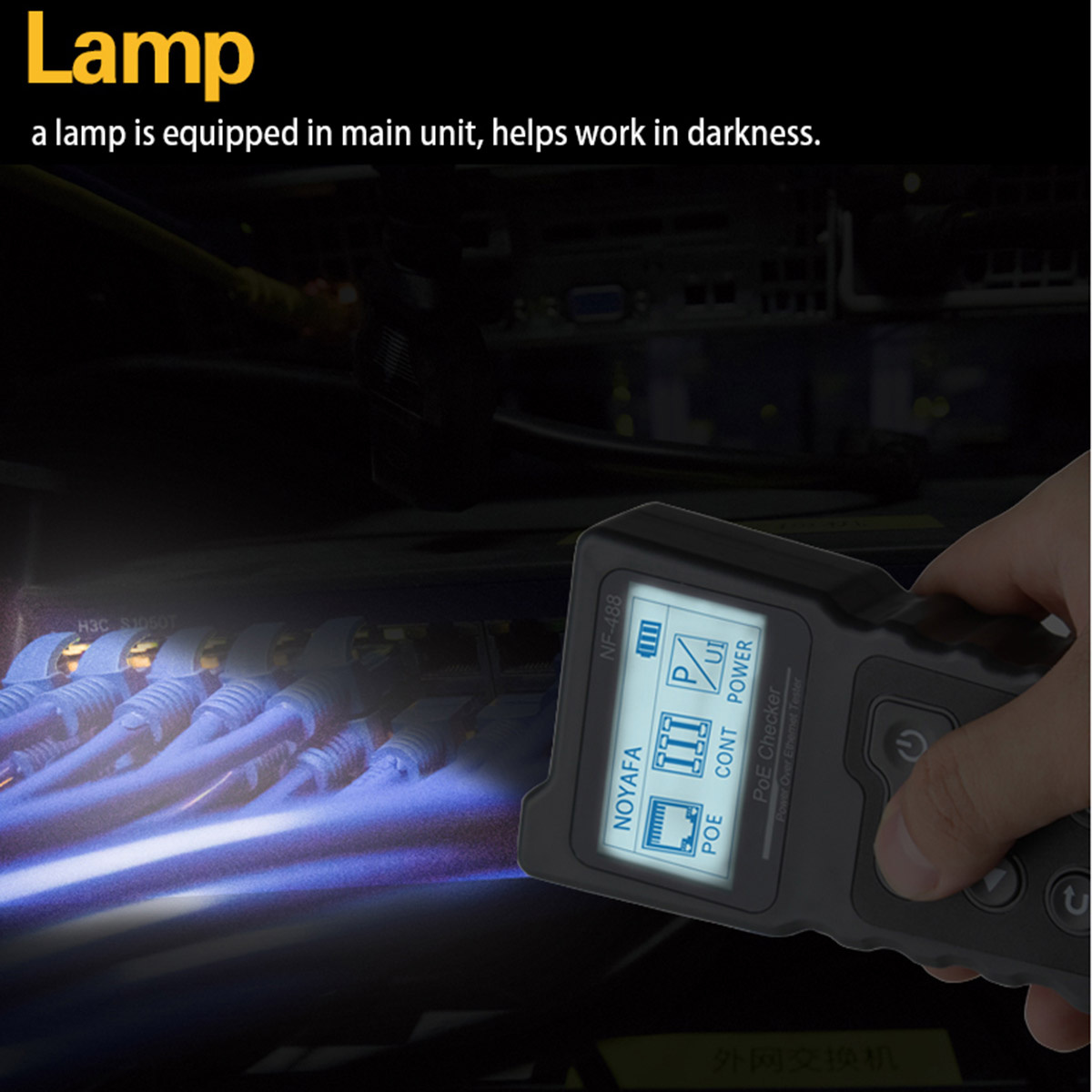

• Lampa (latarka)
  Wbudowana lampa w urządzeniu głównym ułatwia pracę w ciemności.
• Certyfikacja
  Spełnia wymagania RoHS, FCC i CE, a Noyafa posiada certyfikat zgodności z normą ISO 9001.

FUNKCJA POE:

• Zakres testu: DC 5-60V PoE Switch
• Identyfikacja standardu: 802.3af/at (Standard/Niestandard)
• Zakres testu mocy: 0-18W
• Zakres testu napięcia: DC 0-60V
• Zakres testu prądu: 0-3A
• Zakres testu mocy: 0-180W
• Wyświetlacz: Ekran LCD z podświetleniem
• Ochrona napięcia wejściowego: DC 48V, 5mA
• Maksymalny prąd roboczy: ≤80mA
• Pętla zwrotna: Kompatybilna ze switchami 10M/100M

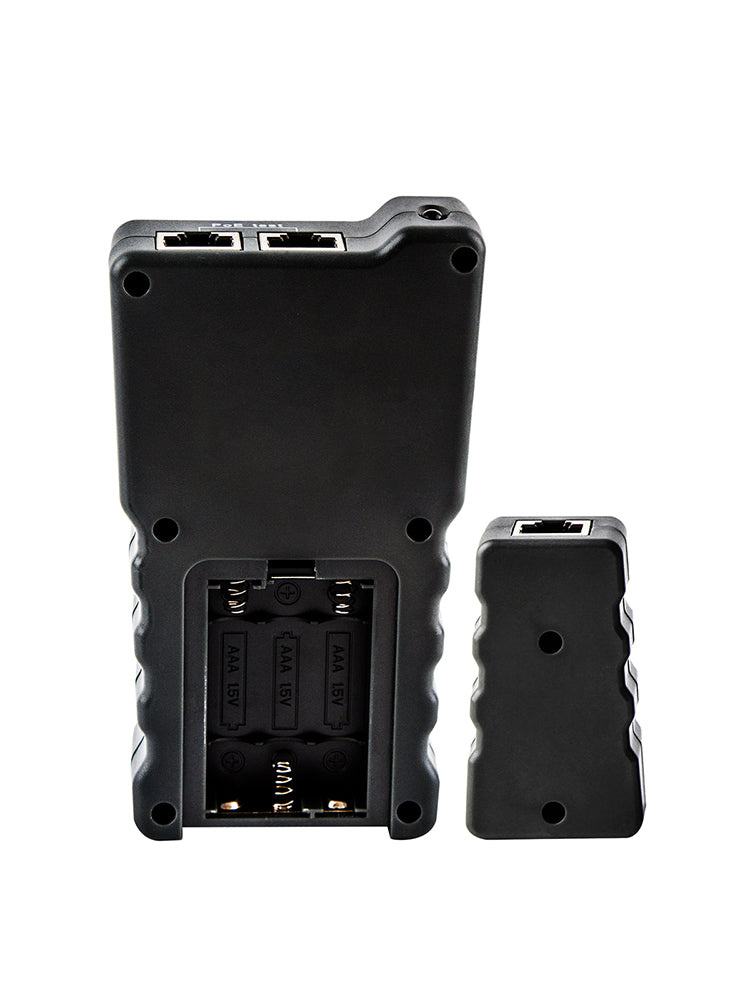

• Zasilanie: 3 baterie AAA 1,5V (brak w zestawie)

SPECYFIKACJA PILOTA:

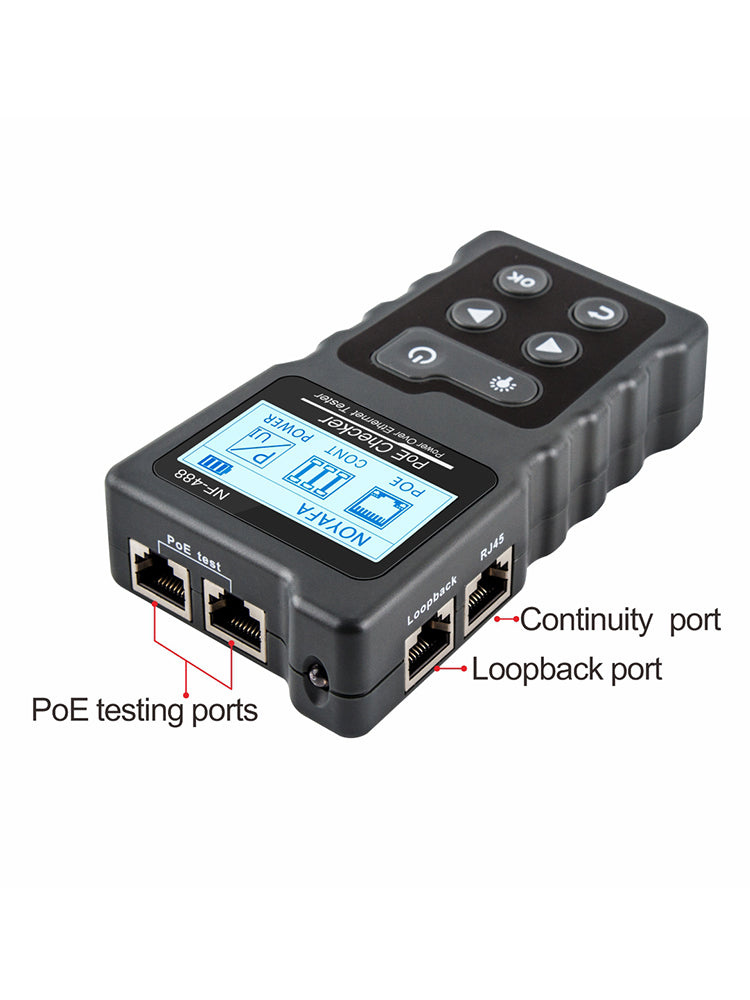

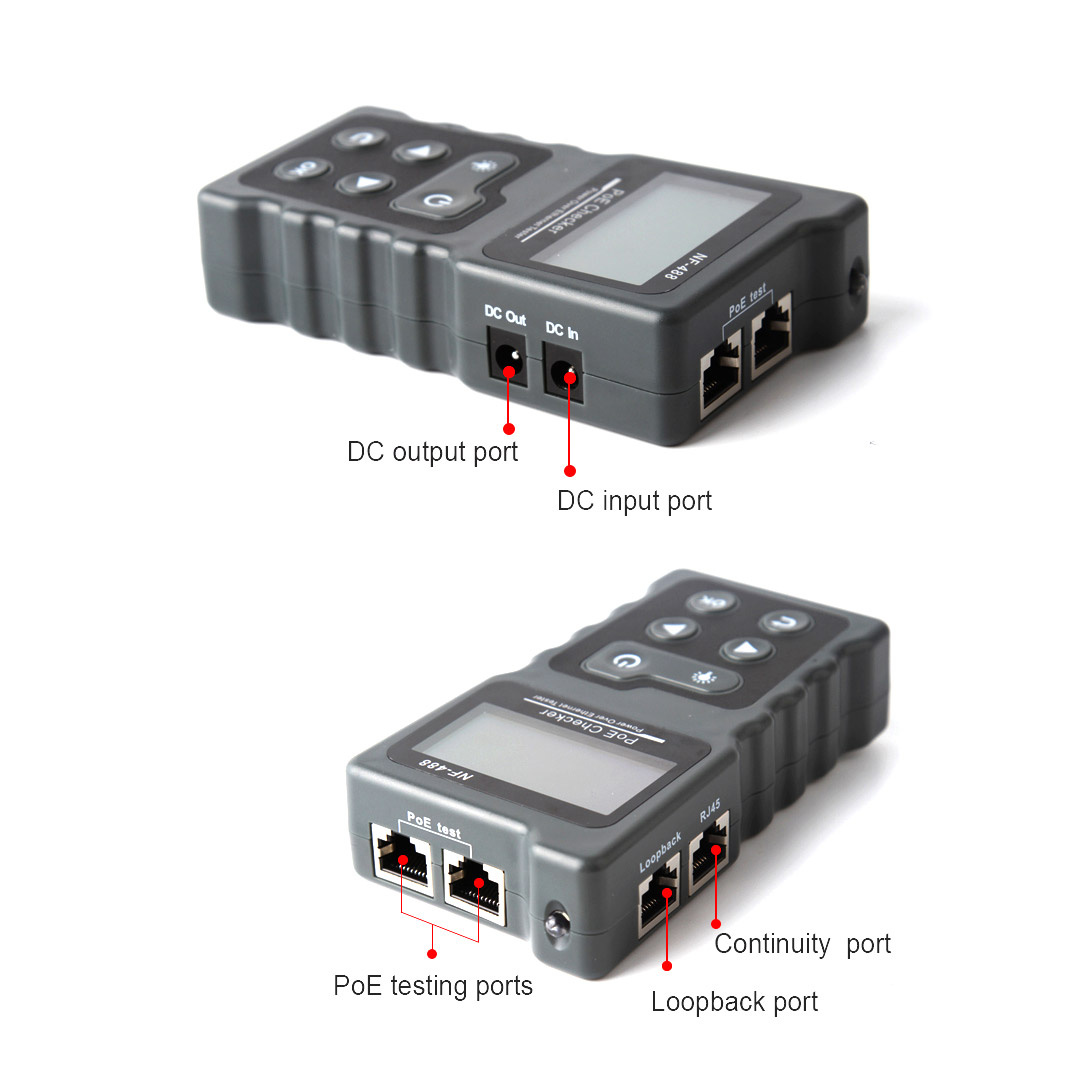

• Porty: RJ45
• Funkcja: Mapowanie przewodów sieciowych
• Ochrona napięcia wejściowego: DC 48V, 5mA
• Cechy: Przenośny, staranne wykonanie, wyświetlacz LCD
• Wymiary ekranu: 12,8 x 6,4 cm

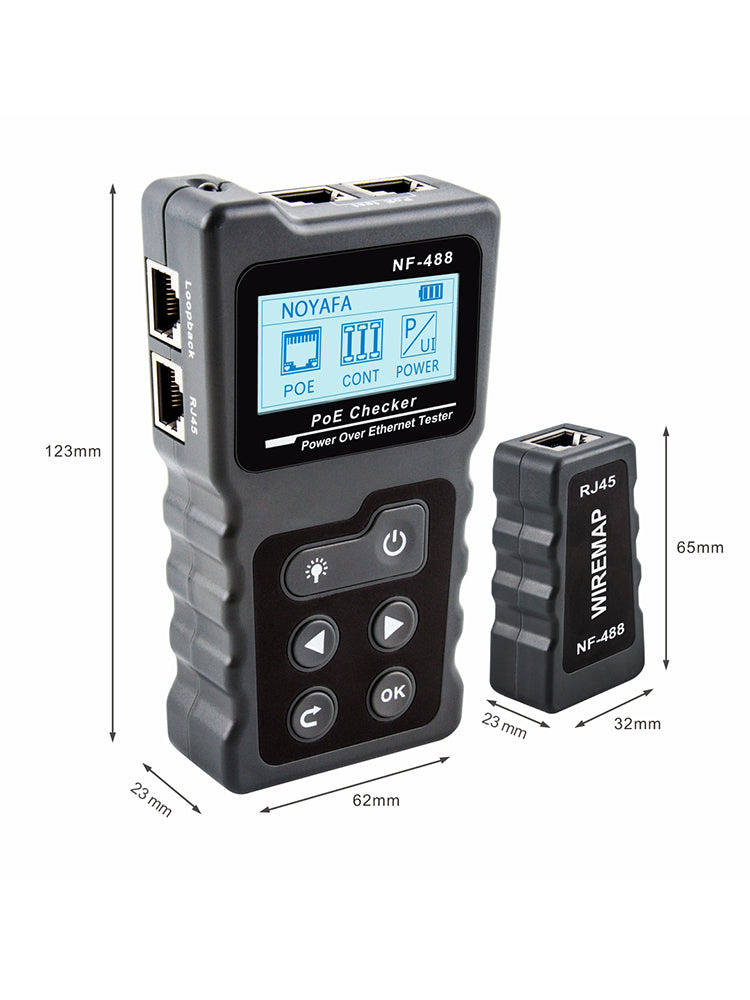

• Całkowity rozmiar: 14 x 4 x 2 cm

Specyfikacja:

• Nazwa produktu: Tester kabli sieciowych
• Materiał obudowy: ABS
• Typy testowanych kabli: STP/UTP
• Funkcja ciągłości: Tak
• Maksymalny zakres testowania: 600 m
• Mapowanie przewodów: Nadajnik + pilot, Nadajnik + switch/router
• Podświetlany wyświetlacz LCD 128x64mm
• Testowane okablowanie: RJ-45
• Zakres napięcia PoE: DC 5 - 60V
• Rozpoznawane standardy: 802.3af, 802.3at, niestandardowe
• Pomiar prądu: 0 - 3A
• Pomiar mocy: 0 - 18W
• Wykrywane uszkodzenia: błędnych połączeń, zwarć i przerw w okablowaniu
• Zasilanie: 3x1,5V AAA (brak w zestawie)
• Wymiary opakowania: 20 × 12 × 5 cm

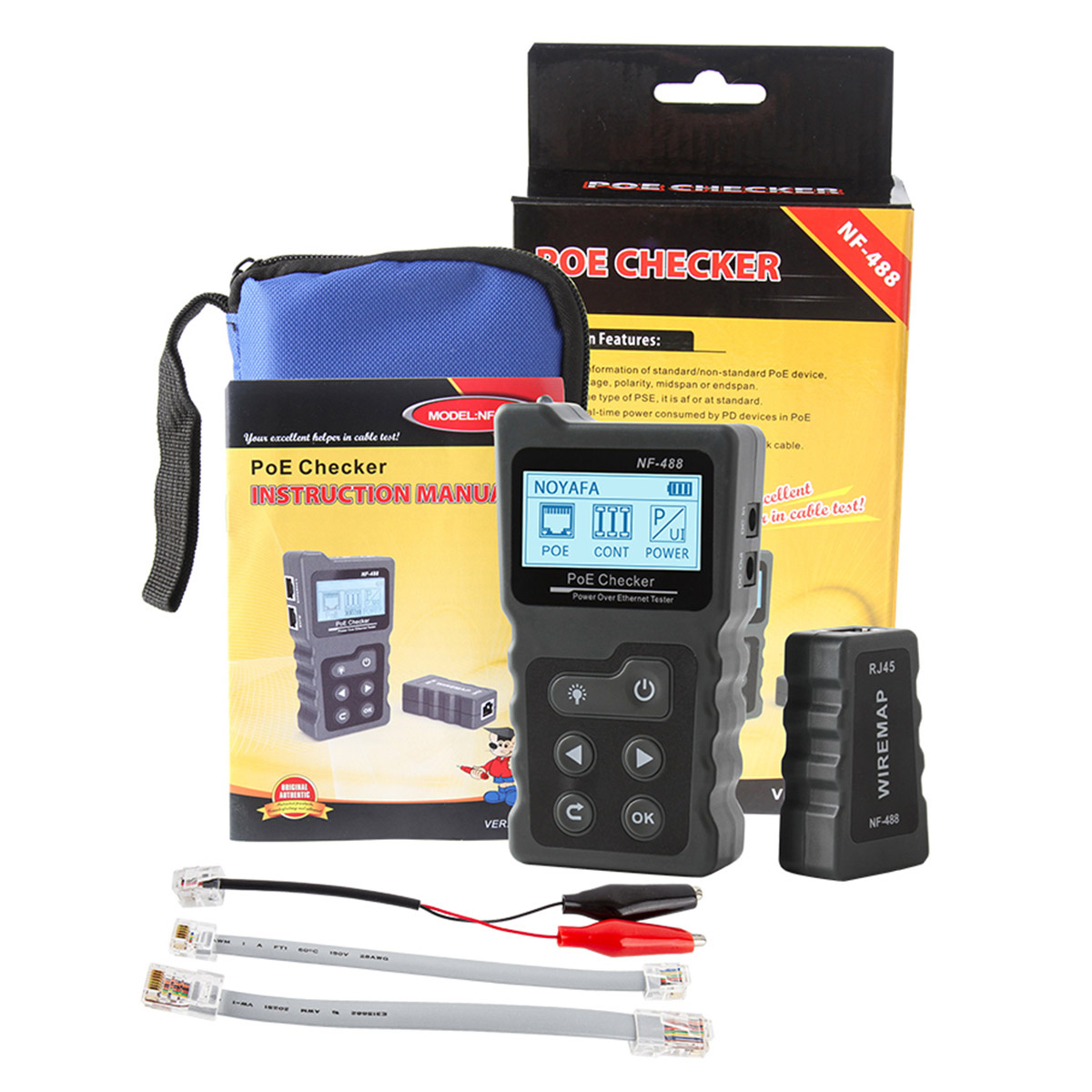

Zawartość zestawu:

• Nadajnik
• Pilot
• Przewód testowy z klipsem krokodylkowym
• Kabel sieciowy
• Torba transportowa
• Instrukcja obsługi
