Końcówki kablowe, konektory

Instalacje elektryczne – czy to w budynkach, czy też (w mniejszej skali) wewnątrz obudów urządzeń – wymagają stosowania odpowiednich elementów łączeniowych, które zapewnią niezawodną pracę przez wiele lat, dając jednocześnie możliwość relatywnie łatwego serwisowania. Aby uniknąć „chałupniczych” metod łączenia kabli poprzez skręcanie czy też lutowanie, warto sięgnąć po specjalizowane końcówki kablowe, szybkozłączki i konektory elektryczne. W naszej ofercie zamieściliśmy obszerny wybór takich właśnie elementów, zaś nieocenioną pomocą dla serwisantów, konstruktorów prototypów lub montażystów będą gotowe zestawy konektorów, zawierające najczęściej spotykane rodzaje końcówek w różnych rozmiarach.

Najbardziej przydatne końcówki do kabli elektrycznych

W wielu przypadkach mocne skręcenie cienkich drucików wchodzących w skład przewodu linkowego nie wystarczy, by uniknąć ich przypadkowego rozdzielenia podczas próby umieszczenia końcówki kabla w kostce zaciskowej bądź złączu. Choć istnieją specjalne rodzaje szybkozłączek, które bez problemu współpracują z „gołymi” przewodami, to jednak zwykle konieczne okazuje się odpowiednio solidne zabezpieczenie odizolowanego fragmentu przewodu przed jego podłączeniem. Do tego celu doskonale nadają się tulejki izolowane, przeznaczone do zaciskania za pomocą zaprojektowanych do tego celu, ręcznych zaciskarek. Budowa tulejki jest bardzo prosta – każda z nich składa się z cienkiej, krótkiej rurki metalowej, która na jednym z końców jest delikatnie rozszerzona i połączona trwale z niewielką, tworzywową osłonką o nieco większej średnicy. Zaciśnięcie końcówki kabla w tulejce zapewnia zarówno (częściową) ochronę przed utlenianiem miedzianych drucików, jak i przed ich uwolnieniem ze światła tulejki. Tworzywowa część końcówki pełni natomiast rolę bariery ochronnej (uniemożliwiającej przypadkowe zwarcie lub porażenie), a dodatkowo znacząco poprawia wytrzymałość mechaniczną połączenia - w porównaniu do instalacji wykonanej z wykorzystaniem "gołych" przewodów.

Konektory płaskie

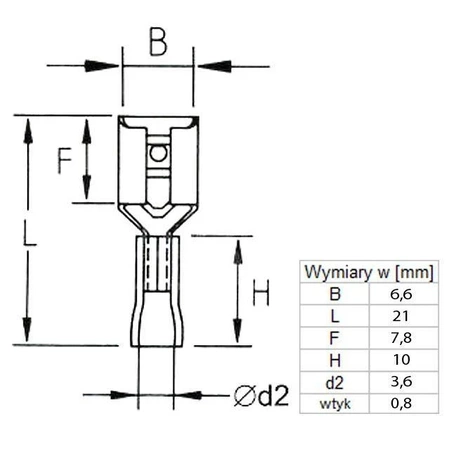

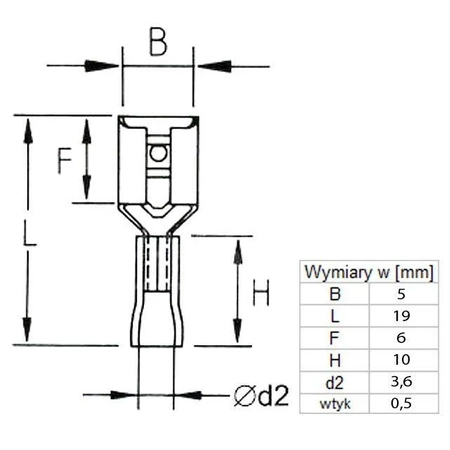

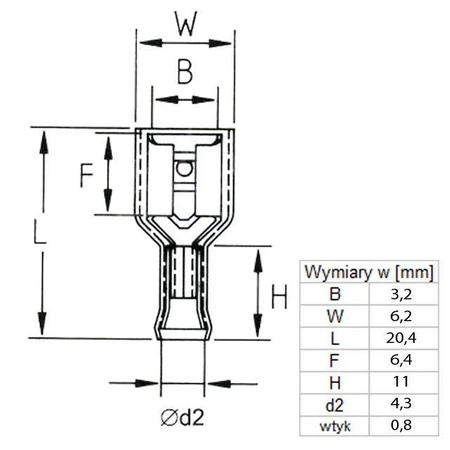

Osobną kategorię końcówek kablowych stanowią popularne, konektory płaskie do kabli. Składają się one z odpowiednio wyprofilowanych blaszek i występują w dwóch rodzajach: żeńskich (blaszka ma postać prostokątnej płytki ze spłaszczonym czołem) i męskich (o kształcie obustronnie zawiniętej blaszki, której rozmiar umożliwia zaciśnięcie na odpowiadającym konektorze żeńskim). Najczęściej spotykane końcówki konektorowe mają szerokość nominalną 6,3 mm, choć w drobniejszych instalacjach (np. w małych przełącznikach panelowych) można spotkać także wersję 4,8 mm. Dodatkowo, konektory można podzielić z uwagi na zastosowaną osłonę izolacyjną. Oprócz konektorów nieizolowanych (w postaci samej tylko blaszki stykowej), istnieją też konektory izolowane częściowo (na odcinku służącym do zaciśnięcia przewodu) lub w całości (izolacja obejmuje także właściwy konektor elektryczny, dlatego w tej grupie można spotkać tylko konektory żeńskie). Warto dodać, że w niektórych branżach szeroko rozpowszechnione są specjalne obudowy, umożliwiające umieszczenie w nich zestawu konektorów i uformowanie w ten sposób solidnego złącza, używanego tak, jak inne wielostykowe elementy elektromechaniczne. Z uwagi na łatwość łączenia i rozłączania, obudowy dla konektorów są szczególnie chętnie wykorzystywane w motoryzacji, gdyż pozwalają na uniknięcie sporych problemów w przypadku omyłkowej zamiany poszczególnych przewodów wiązki.

Inne końcówki kablowe w ofercie Sklepu AVT

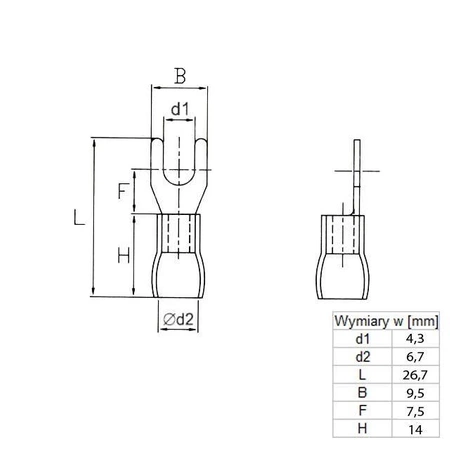

W naszej ofercie znajdziesz także inne produkty, przeznaczone do niezawodnego i łatwego wykonywania połączeń w instalacjach elektrycznych w pomieszczeniach, pojazdach lub obudowach urządzeń elektronicznych. Dobrym przykładem mogą być łączniki izolowane, umożliwiające wprowadzenie odizolowanych końcówek przewodów do niewielkiej tulejki i zaciśnięcie ich w celu wykonania trwałego połączenia. Tego typu komponenty są odpowiedzią producentów osprzętu elektrycznego na odwieczny problem z łączeniem przewodów wielożyłowych, np. w celu przedłużenia zbyt krótkiego kabla sieciowego. Inną grupę stanowią końcówki widełkowe – zaciskane w sposób identyczny, jak klasyczne konektory, umożliwiają one łatwe podłączanie przewodów do kostek zaciskowych z dostępnymi z zewnątrz śrubami. Częstym zastosowaniem konektorów oczkowych (z blaszką wyposażoną w okrągły otwór o średnicy kilku milimetrów) jest natomiast wykonywanie połączeń uziemienia obudowy lub innych elementów metalowych urządzenia – końcówkę wystarczy przykręcić za pomocą śruby do dowolnego uziemianego elementu.
