Lutowanie – lutownice, stacje, spoiwa i akcesoria do montażu elektroniki

Wyposażenie do lutowania elektroniki THT i SMD obejmuje narzędzia, materiały i akcesoria potrzebne do wykonywania, poprawiania oraz demontażu połączeń lutowanych. W tej kategorii znajdziesz lutownice, stacje lutownicze, urządzenia hot air, groty, spoiwa, topniki, pasty lutownicze, plecionki, odsysacze, taśmy termoodporne, soldermaski, lampy UV, kulki BGA oraz zgrzewarki do ogniw Li-Ion.

To kategoria dla elektroników, serwisantów, automatyków, konstruktorów, studentów i hobbystów, którzy chcą lutować poprawnie, powtarzalnie i bez niszczenia płytek PCB. Dobór sprzętu zależy od rodzaju pracy: inne narzędzia są potrzebne do prostego montażu przewlekanego, inne do elementów SMD, napraw złączy, reballingu BGA, cynowania przewodów albo budowy pakietów akumulatorowych.

Lutownice i stacje lutownicze

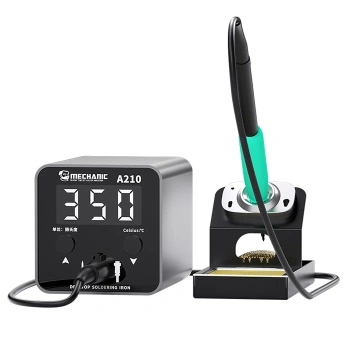

Do prostych prac przy przewodach, złączach i elementach przewlekanych wystarczy dobrze dobrana lutownica do elektroniki. Przy regularnym montażu płytek PCB wygodniejszym wyborem będzie stacja lutownicza z regulacją temperatury, która zapewnia lepszą kontrolę procesu, stabilniejsze nagrzewanie i możliwość stosowania różnych grotów.

Przy wyborze warto zwrócić uwagę na moc lutownicy, stabilność temperatury i dostępność grotów. Duża moc sama w sobie nie oznacza przegrzewania elementów — w dobrze regulowanym urządzeniu pozwala szybciej uzupełniać ciepło odbierane przez duże pole masy, przewód lub złącze. Ryzyko uszkodzeń wynika zwykle z nadmiernej temperatury, zbyt długiego grzania i źle dobranego grotu.

Hot air, SMD i prace serwisowe

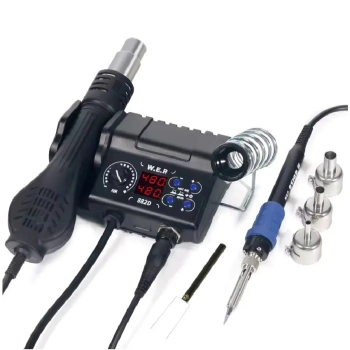

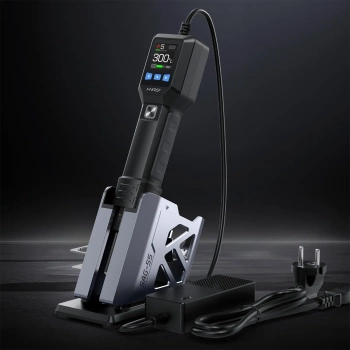

Stacja hot air do lutowania SMD ogrzewa element i fragment płytki regulowanym strumieniem gorącego powietrza. Jest używana przy montażu i demontażu wybranych elementów SMD, pracy z pastą lutowniczą, obkurczaniu osłon termokurczliwych oraz podgrzewaniu miejscowym. Hot air nie zastępuje jednak całkowicie lutownicy grotowej — oba narzędzia zwykle się uzupełniają.

Przy pracy gorącym powietrzem ważna jest nie tylko temperatura, ale również przepływ powietrza, dobór dyszy, odległość od płytki i czas nagrzewania. Zbyt mocny strumień może przesunąć drobne komponenty, a zbyt wysoka temperatura uszkodzić laminat, złącza, tworzywa lub sam układ.

Groty lutownicze, czyszczenie i regeneracja

Groty lutownicze trzeba dobierać do wielkości pola, elementu i ilości ciepła potrzebnej do poprawnego wykonania połączenia. Bardzo cienki grot nie zawsze jest najlepszy do małych elementów — jeśli ma zbyt małą powierzchnię styku, słabo przekazuje ciepło i wydłuża lutowanie. W wielu pracach elektronicznych skuteczniejszy bywa niewielki grot dłutowy.

Czyszczenie i pobielanie grotu lutowniczego ma bezpośredni wpływ na jakość połączeń. Końcówka powinna być czysta i pokryta cienką warstwą spoiwa. Do bieżącego czyszczenia stosuje się gąbki lub czyściki metalowe, a do przywracania zwilżalności utlenionych końcówek można użyć preparatu takiego jak Mechanic QR12 Soldering Tip Refresher. Preparat regenerujący nie naprawi jednak grotu z mechanicznie zniszczoną powłoką.

Spoiwo, cyna, topniki i pasty lutownicze

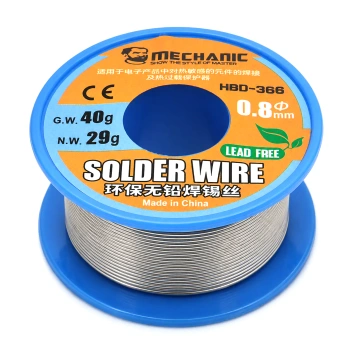

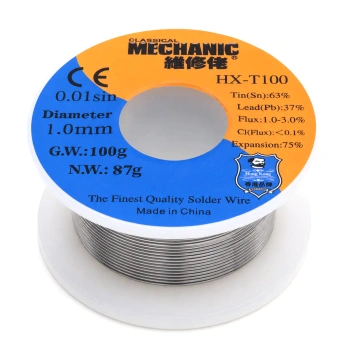

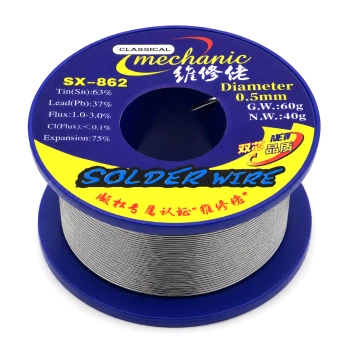

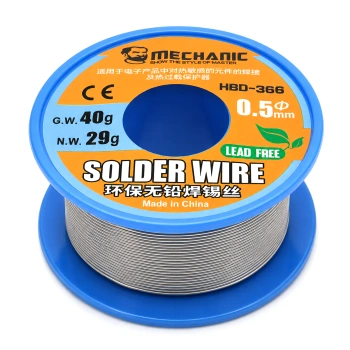

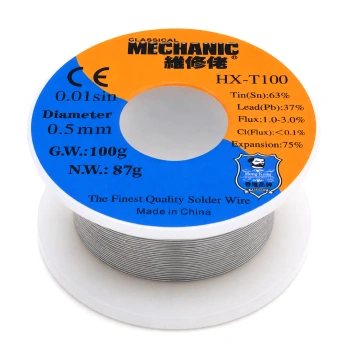

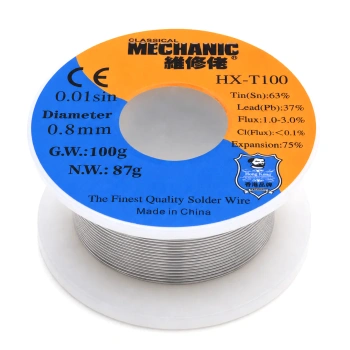

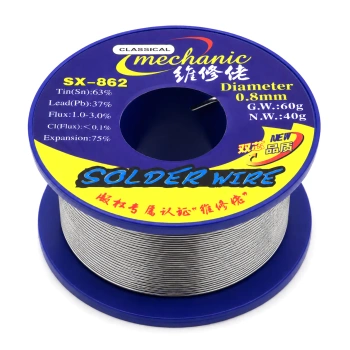

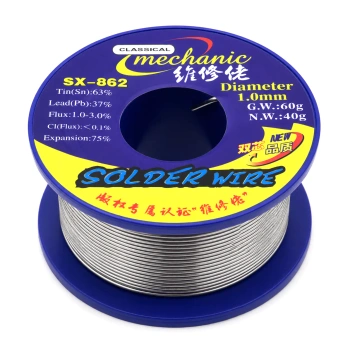

Cyna i spoiwa lutownicze różnią się składem stopu, średnicą drutu, temperaturą topnienia, masą opakowania i rodzajem rdzenia topnikowego. Do precyzyjnego montażu elektroniki wygodny jest cieńszy drut, a do przewodów, złączy i większych pól lutowniczych często lepiej sprawdza się większa średnica.

Spoiwo lutownicze z topnikiem do montażu elektroniki trzeba dobrać do rodzaju pracy i wymagań procesu. Przykładem klasycznego materiału jest spoiwo Cynel Sn60Pb40 z topnikiem SW26. Stop zawierający ołów wolno stosować tylko tam, gdzie jest dopuszczony, z zachowaniem zasad higieny pracy i właściwego postępowania z odpadami.

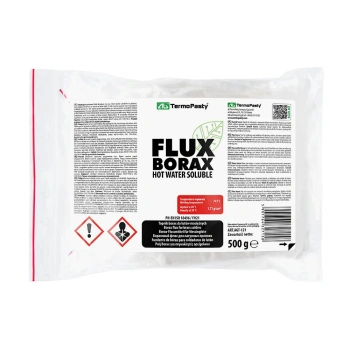

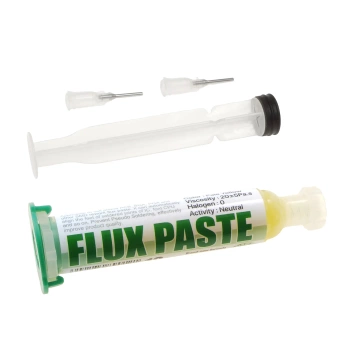

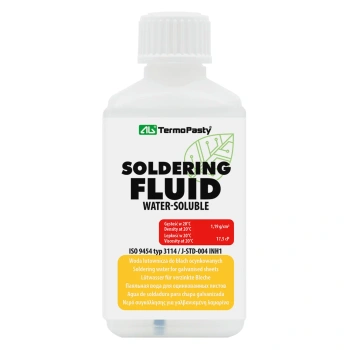

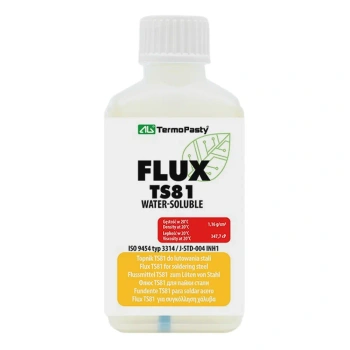

Kalafonia i topniki poprawiają zwilżanie powierzchni, ograniczają utlenianie i ułatwiają rozpływanie spoiwa. Nie są jednak zamiennikiem cyny. Pasta lutownicza zawiera drobne cząstki stopu oraz topnik i jest stosowana głównie przy montażu SMD, pracy hot air, płytach grzewczych, piecach rozpływowych i reballingu.

Rozlutowywanie, naprawa PCB i zabezpieczanie płytek

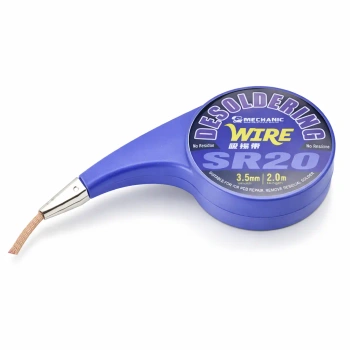

Do usuwania nadmiaru spoiwa służą plecionki lutownicze i odsysacze cyny. Plecionka pochłania roztopione spoiwo dzięki zjawisku kapilarnemu i dobrze sprawdza się przy czyszczeniu pól, likwidowaniu mostków oraz poprawianiu połączeń. Odsysacz jest szczególnie przydatny przy elementach przewlekanych i otworach lutowniczych.

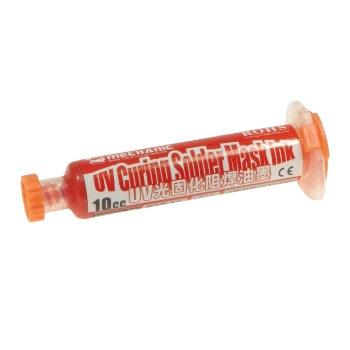

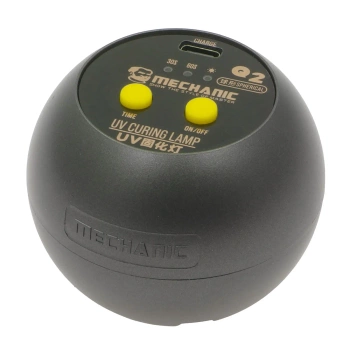

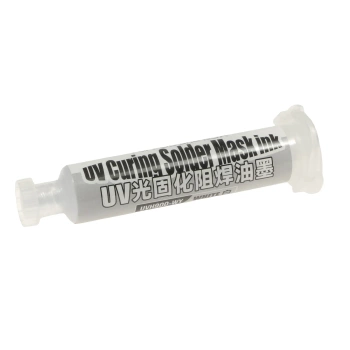

Przy naprawach PCB pomocne są soldermaski do zabezpieczania płytek drukowanych, lampy UV do utwardzania materiałów światłoczułych oraz taśmy Kaptonowe odporne na podwyższoną temperaturę. Soldermaska zabezpiecza odsłonięte ścieżki i ogranicza ryzyko zwarć, a taśma Kaptonowa może osłaniać sąsiednie elementy podczas pracy hot air. Nie zastępuje jednak pełnej ochrony przed długotrwałym nagrzewaniem.

Zgrzewarki ogniw Li-Ion i reballing BGA

Zgrzewarki ogniw Li-Ion służą do punktowego łączenia taśm z wyprowadzeniami ogniw. Zgrzewanie różni się od lutowania, ponieważ krótkim impulsem tworzy lokalne połączenie bez długotrwałego ogrzewania całej obudowy akumulatora. Przy budowie pakietów trzeba dodatkowo zadbać o właściwy dobór ogniw, izolację, połączenia i system BMS.

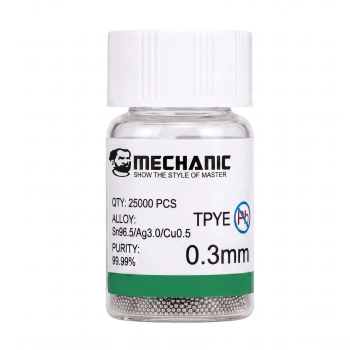

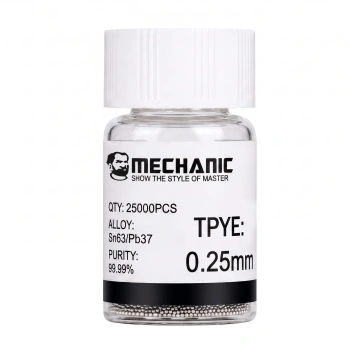

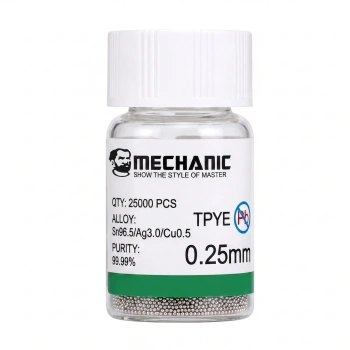

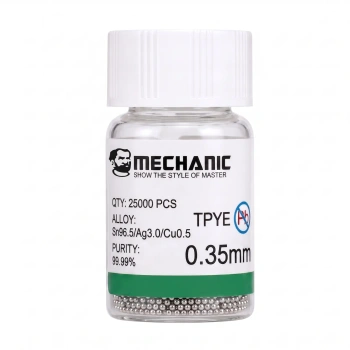

Do bardziej zaawansowanych napraw stosuje się kulki BGA do reballingu układów scalonych. Reballing wymaga dobrania średnicy kulek, składu stopu, sita, profilu temperaturowego i odpowiedniej kontroli ogrzewania. Nie jest to to samo co przypadkowe „podgrzanie układu”.

Marki i materiały lutownicze w Sklepie AVT

W ofercie znajdziesz produkty marek wyspecjalizowanych w serwisie, lutowaniu i wyposażeniu warsztatowym. Mechanic oferuje materiały serwisowe, topniki, pasty, soldermaski, kulki BGA i akcesoria do napraw elektroniki. Cynel to producent spoiw i materiałów lutowniczych do elektroniki oraz elektrotechniki, a FNIRSI jest marką obecną w wyposażeniu warsztatowym i pomiarowym.

Materiały lutownicze do elektroniki należy dobierać według procesu, a nie tylko według ceny lub nazwy produktu. Pasta lutownicza, topnik żelowy, drut z topnikiem, soldermaska, preparat do regeneracji grotów i kulki BGA mają różne zastosowania i nie powinny być stosowane zamiennie.

Bezpieczeństwo podczas lutowania

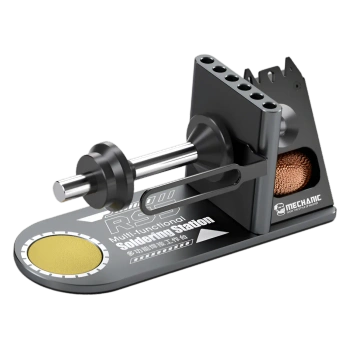

Lutowanie wiąże się z wysoką temperaturą, oparami topników, chemikaliami i możliwością rozprysku stopionego spoiwa. Stanowisko powinno być stabilne, dobrze oświetlone i wentylowane. Gorącą kolbę należy odkładać wyłącznie na podstawkę, przewody trzymać z dala od grotu, a preparaty chemiczne przechowywać w zamkniętych i opisanych opakowaniach.

Przy spoiwach ołowiowych szczególnie ważna jest higiena pracy: nie należy jeść ani pić przy stanowisku, dotykać twarzy zabrudzonymi rękami ani pozostawiać odpadów lutowniczych przypadkowo na blacie. Widoczne opary podczas lutowania pochodzą głównie z topnika, ale skład spoiwa nadal ma znaczenie dla zasad bezpieczeństwa.
