Topnik żelowy UV223, do SMD, BGA i THT, strzykawka 20 ml z tłokiem i igłą, Mechanic
- Podwójna pojemność względem wersji 10 ml, do intensywnej pracy warsztatowej. Żelowa konsystencja trzyma się pola lutowniczego i nie spływa na sąsiednie ścieżki. Strzykawka 20 ml z tłokiem i igłą w zestawie.
Topnik lutowniczy Mechanic UV223 Flux Paste 20 ml żel do SMD BGA THT z tłokiem i igłą
Mechanic UV223 Flux Paste to wysokiej jakości topnik lutowniczy w żelu, przeznaczony do lutowania elementów SMD, BGA i THT. Żelowa konsystencja ułatwia precyzyjne nakładanie topnika na pola lutownicze, wyprowadzenia układów scalonych, pady PCB oraz miejsca wymagające stabilnej warstwy aktywnej podczas podgrzewania.

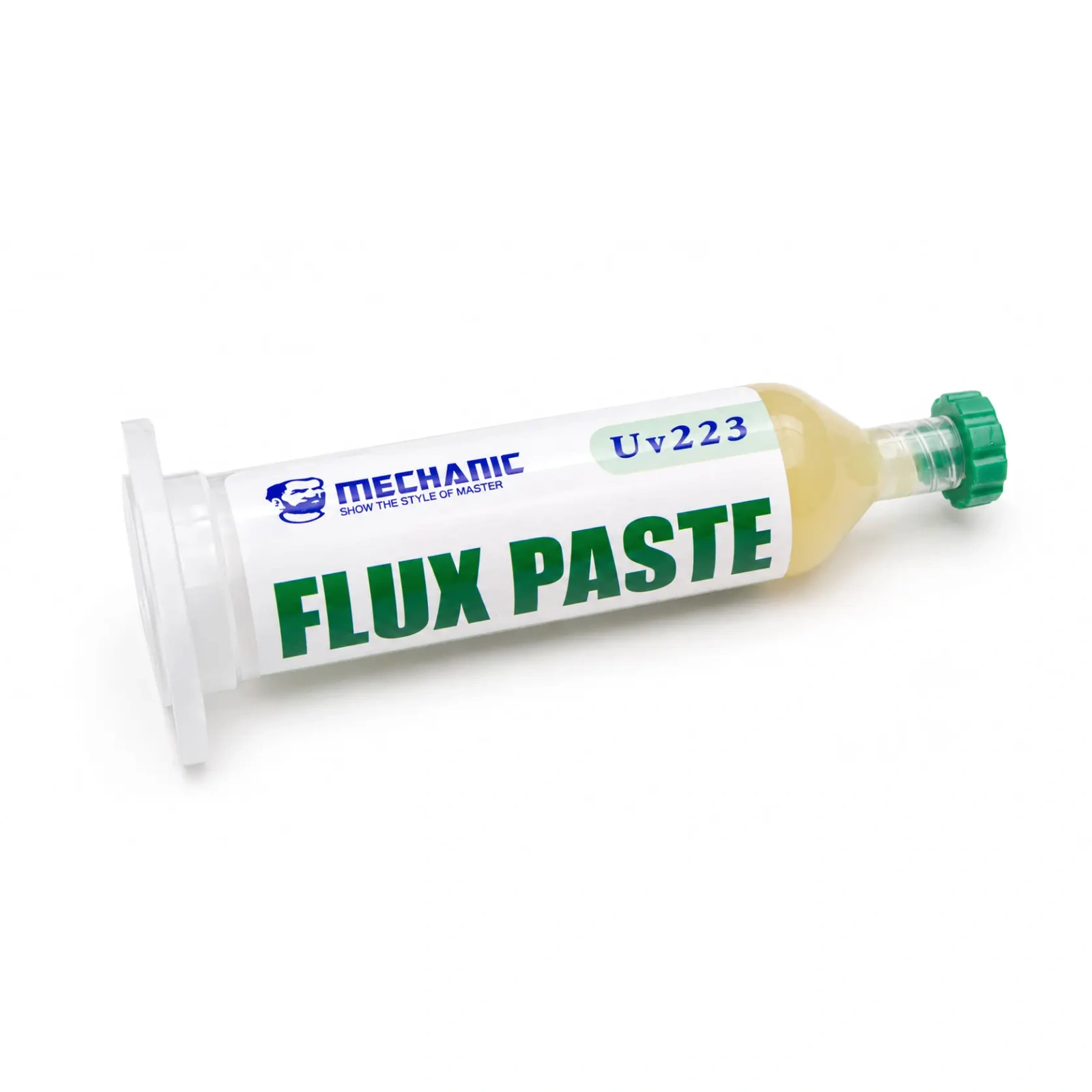

Topnik dostarczany jest w praktycznej strzykawce 20 ml z tłokiem oraz igłą dozującą. Taki zestaw pozwala wygodnie aplikować niewielką ilość preparatu dokładnie tam, gdzie jest potrzebna. Mechanic UV223 sprawdzi się w serwisie elektroniki, reballingu BGA, naprawach płyt PCB, lutowaniu przewlekanym oraz precyzyjnych pracach warsztatowych.
Najważniejsze cechy
- topnik lutowniczy w żelu
- do lutowania SMD, BGA i THT
- wygodna strzykawka 20 ml
- tłok i igła dozująca w zestawie
- łatwa, precyzyjna aplikacja
- dobre właściwości lutownicze
- stabilnie utrzymuje się na powierzchni
- nie wydziela ostrego zapachu podczas pracy
- jasne połączenia lutownicze
- wysoka wydajność
- produkt marki Mechanic
Zastosowanie
- lutowanie elementów SMD
- lutowanie elementów THT
- reballing układów BGA
- naprawa płyt PCB
- lutowanie układów scalonych
- serwis smartfonów, laptopów i konsol
- prace z gorącym powietrzem hot-air
- lutowanie precyzyjne w elektronice serwisowej
Dlaczego warto wybrać topnik w żelu?
Topnik w żelu lepiej utrzymuje się w miejscu aplikacji niż topniki bardzo płynne. Ma to znaczenie podczas lutowania układów BGA, większych elementów SMD oraz prac wymagających dłuższego podgrzewania. Żelowa konsystencja ogranicza niekontrolowane rozpływanie się preparatu po płytce i pozwala precyzyjniej prowadzić proces lutowania.
Specyfikacja techniczna
- Producent: Mechanic
- Model: UV223
- Typ produktu: topnik lutowniczy w żelu
- Nazwa handlowa: Flux Paste
- Opakowanie: strzykawka
- Pojemność: 20 ml
- Lepkość: 20 ± 5 Pa·s
- Zawartość halogenów: 0%
- Aktywność: neutralna
- Termin przydatności po otwarciu: 18 miesięcy
- Temperatura przechowywania po otwarciu: od 5°C do 10°C

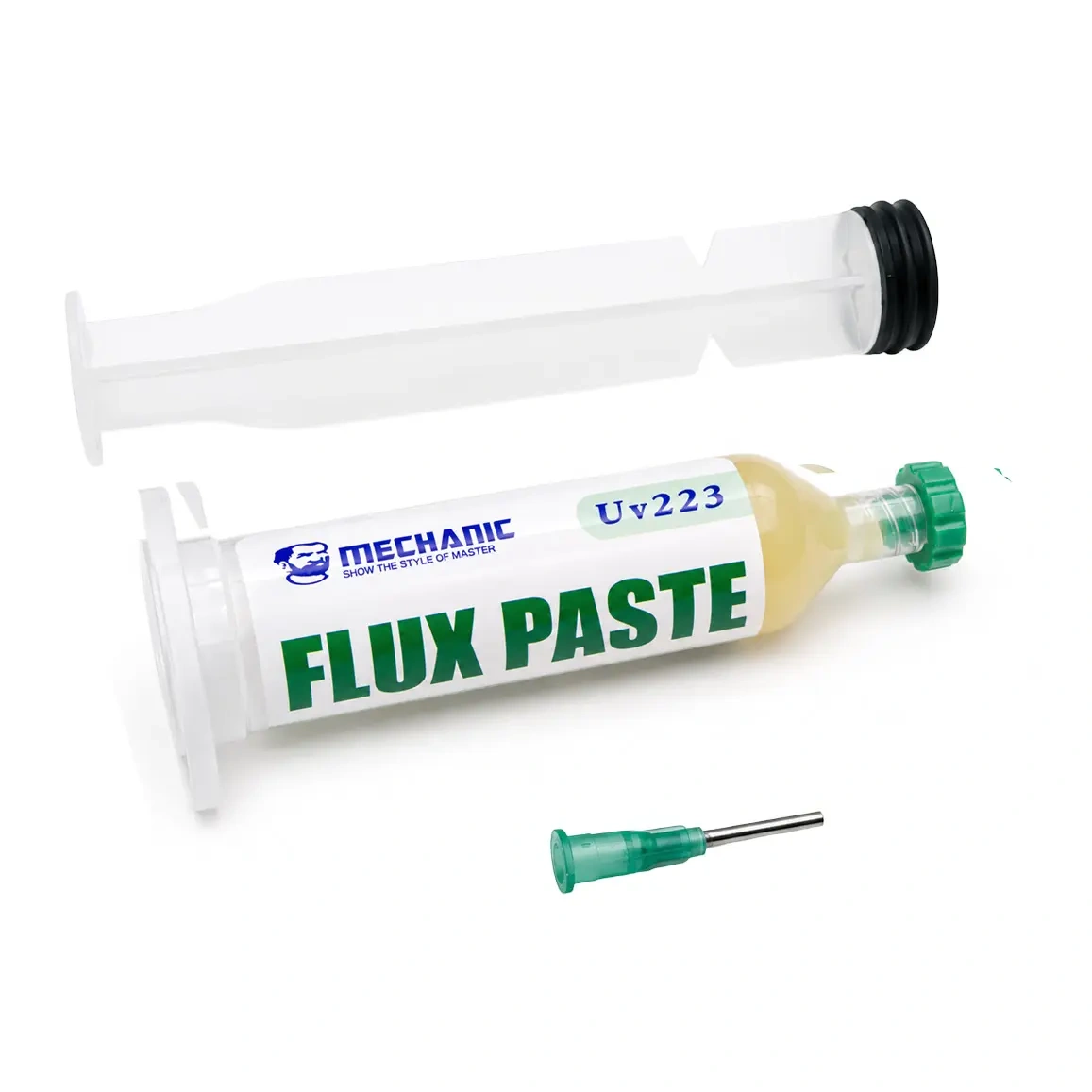

Zawartość zestawu
- topnik Mechanic UV223 Flux Paste 20 ml w strzykawce
- tłok do strzykawki
- igła dozująca
Trochę teorii
Topnik podczas lutowania usuwa tlenki z powierzchni metali i poprawia zwilżanie pól lutowniczych przez roztopione spoiwo. Dzięki temu lut łatwiej rozpływa się po padach, wyprowadzeniach elementów i kulkach BGA, tworząc bardziej równomierne połączenie.
W pracach SMD i BGA ważna jest nie tylko aktywność topnika, ale również jego lepkość. Zbyt rzadki topnik może szybko odpływać z miejsca lutowania, natomiast topnik żelowy, taki jak UV223, dłużej pozostaje w wybranym obszarze i ułatwia kontrolę procesu przy użyciu lutownicy lub hot-air.
UV223 czy UV559 – który topnik wybrać?
Mechanic UV223 i Mechanic UV559 należą do najpopularniejszych topników stosowanych podczas napraw elektroniki, lutowania SMD oraz reballingu układów BGA. Choć oba produkty mają podobne zastosowanie, różnią się konsystencją i sposobem pracy.
UV223 ma bardziej gęstą, żelową konsystencję. Dzięki temu dłużej pozostaje w miejscu aplikacji i nie rozpływa się tak łatwo po powierzchni płytki PCB. Jest często wybierany podczas reballingu BGA, wymiany układów scalonych oraz prac wymagających dłuższego podgrzewania.
UV559 jest nieco bardziej płynny i łatwiej rozprowadza się po polach lutowniczych. Sprawdza się podczas bardzo precyzyjnych prac SMD, lutowania drobnych elementów oraz sytuacji, w których potrzebne jest szybkie pokrycie większego obszaru topnikiem.
W praktyce wielu serwisantów wykorzystuje UV223 do reballingu i większych układów BGA, natomiast UV559 do precyzyjnego lutowania elementów SMD. Wybór zależy przede wszystkim od preferowanej konsystencji oraz rodzaju wykonywanej pracy.
- UV223 – gęstszy żel, większa stabilność podczas reballingu BGA
- UV559 – bardziej płynny, łatwiejsze rozprowadzanie przy małych elementach SMD
- oba topniki przeznaczone są do profesjonalnych prac serwisowych
- oba poprawiają zwilżanie i ułatwiają tworzenie połączeń lutowanych
Najczęściej zadawane pytania
Do lutowania i napraw elementów SMD, BGA oraz THT, szczególnie na płytkach PCB i w elektronice serwisowej.
Tak. Żelowa konsystencja dobrze sprawdza się przy reballingu i lutowaniu układów BGA.
W zestawie znajduje się strzykawka z topnikiem 20 ml, tłok oraz igła dozująca.
Po otwarciu produkt należy przechowywać w temperaturze od 5°C do 10°C.
Termin przydatności po otwarciu opakowania wynosi 18 miesięcy.
