Termostaty panelowe

Termostaty panelowe do kontroli i regulacji temperatury

Termostaty panelowe do sterowania temperaturą w urządzeniach i instalacjach służą do pomiaru temperatury oraz załączania lub wyłączania obwodu według ustawionego progu. Montuje się je w obudowach urządzeń, panelach sterujących, komorach, szafkach technicznych, układach chłodzenia, ogrzewania, wentylacji oraz konstrukcjach DIY.

Termostat panelowy dobiera się do napięcia zasilania, zakresu temperatury, sposobu podłączenia sondy, wymiarów montażowych i parametrów wyjścia sterującego. Szerszą grupę modułów montowanych w panelach znajdziesz w kategorii wskaźniki panelowe, a moduły tylko do odczytu temperatury w kategorii termometry panelowe.

Do czego służy termostat panelowy?

Termostat panelowy mierzy temperaturę i steruje obwodem według ustawionej wartości. W praktyce może być używany do kontroli pracy wentylatora, grzałki, modułu chłodzenia, układu rozmrażania, komory technicznej lub innego urządzenia, którego praca zależy od temperatury.

W odróżnieniu od zwykłego termometru panelowego termostat nie jest tylko wskaźnikiem. Jego zadaniem jest reagowanie na temperaturę i przełączanie wyjścia sterującego zgodnie z ustawieniami. Dlatego przy wyborze trzeba sprawdzić nie tylko zakres pomiaru, ale również napięcie zasilania, typ wyjścia, dopuszczalne obciążenie i schemat podłączenia.

Termostat panelowy 12 V czy 230 V?

Termostat panelowy 12 V jest przeznaczony do układów niskonapięciowych, zasilanych z zasilacza, akumulatora lub instalacji DC. Taki moduł może być wygodny w projektach elektronicznych, systemach bateryjnych, małych komorach, urządzeniach warsztatowych i konstrukcjach DIY.

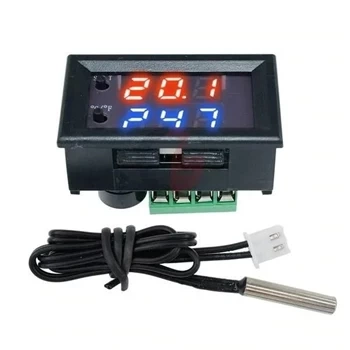

termostat 12 V W2 -50°C do +110°C red/blue z regulatorem temperatury to przykład niskonapięciowego modułu panelowego do kontroli temperatury w zakresie od -50°C do +110°C.

Termostat panelowy 230 V jest przeznaczony do aplikacji zasilanych z sieci, ale wymaga znacznie większej ostrożności przy montażu. W takich układach konieczne jest zachowanie izolacji, poprawne prowadzenie przewodów, zabezpieczenie obudowy i zgodność z wymaganiami bezpieczeństwa.

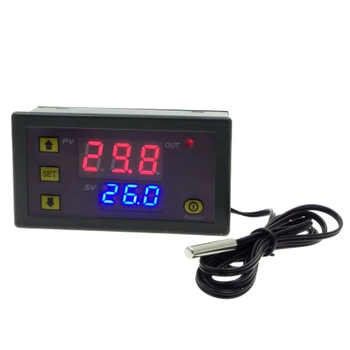

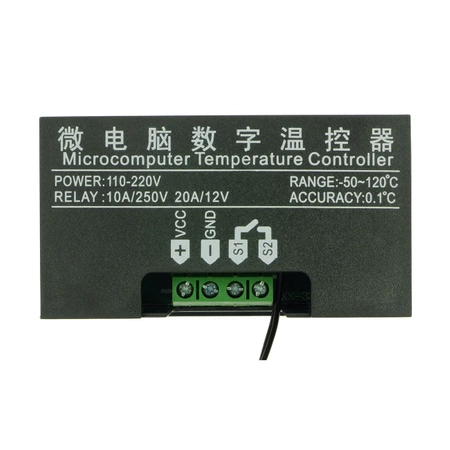

regulator temperatury W3230 -50°C do +120°C, termostat 230 V to przykład termostatu panelowego z zakresem od -50°C do +120°C i zasilaniem sieciowym 230 V.

Termostat panelowy a termometr panelowy

Termometr panelowy pokazuje temperaturę. Jest wskaźnikiem pomiarowym i służy do bieżącego odczytu wartości na wyświetlaczu. Nie musi mieć wyjścia sterującego ani ustawianego progu działania.

Termostat panelowy mierzy temperaturę i steruje według progu. To właściwy wybór wtedy, gdy urządzenie ma automatycznie reagować na zmianę temperatury, na przykład załączać wentylator, grzałkę albo inny element wykonawczy. Dlatego termometr i termostat nie są zamiennikami.

Jak wybrać termostat panelowy?

Wybór termostatu zacznij od ustalenia, co ma być sterowane i z jakiego napięcia pracuje układ. Innego modułu wymaga mały projekt 12 V, a innego urządzenie podłączone do sieci 230 V.

• termostat panelowy 12 V wybierz do układów niskonapięciowych, akumulatorowych i elektronicznych,
• termostat panelowy 230 V dobierz do aplikacji sieciowych, z zachowaniem zasad bezpieczeństwa,
• zakres temperatury musi obejmować minimalną i maksymalną temperaturę w miejscu pomiaru,
• sonda temperatury powinna być umieszczona w punkcie reprezentatywnym dla kontrolowanego obiektu,
• wyjście sterujące trzeba dobrać do rodzaju i mocy obciążenia,
• wymiary montażowe należy sprawdzić przed wykonaniem otworu w panelu,
• schemat podłączenia trzeba zweryfikować przed pierwszym uruchomieniem modułu.

Sonda temperatury i miejsce pomiaru

Termostat reaguje na temperaturę mierzoną przez sondę, a nie na średnią temperaturę całego urządzenia, obudowy lub pomieszczenia. Jeżeli czujnik zostanie umieszczony zbyt blisko grzałki, wentylatora, radiatora, nawiewu albo zimnej ścianki, działanie regulatora może nie odpowiadać rzeczywistym warunkom w kontrolowanej przestrzeni.

Sondę należy montować tak, aby była dobrze ustalona mechanicznie, nie dotykała przypadkowo elementów pod napięciem i nie była narażona na wyrwanie, zgniecenie ani przegrzanie przewodu. Przy sterowaniu temperaturą większych obiektów warto uwzględnić bezwładność cieplną — temperatura może zmieniać się z opóźnieniem względem pracy grzałki lub chłodzenia.

Montaż i bezpieczeństwo

Przed montażem termostatu panelowego trzeba sprawdzić napięcie zasilania, schemat połączeń, zakres temperatury i parametry wyjścia sterującego. Sam fakt, że moduł ma wyświetlacz i przekaźnik, nie oznacza jeszcze, że może bezpośrednio sterować dowolnym obciążeniem.

W układach 230 V montaż powinien być wykonany w zamkniętej obudowie, z zachowaniem izolacji, odstępów, odpowiedniego przekroju przewodów i zabezpieczeń. Część niskonapięciowa oraz sieciowa nie mogą być prowadzone przypadkowo. Prace przy napięciu sieciowym powinny wykonywać osoby mające odpowiednie kwalifikacje.

Termostat panelowy nie zastępuje niezależnego zabezpieczenia termicznego. W aplikacjach, w których przegrzanie może spowodować uszkodzenie urządzenia, pożar lub zagrożenie dla użytkownika, należy zastosować dodatkowe zabezpieczenia dobrane do konkretnego układu.
