Przełączniki

Elementy stykowe są jednymi z najbardziej rozpowszechnionych komponentów w elektronice. Choć w interfejsach użytkownika coraz częściej mamy do czynienia z ekranami dotykowymi, przyciskami pojemnościowymi czy nawet złożonymi czujnikami gestów, to konwencjonalne przyciski i przełączniki nadal pozostają niezastąpione w niemal wszystkich urządzeniach codziennego użytku, sprzęcie specjalistycznym, czy też aparaturze medycznej oraz przemysłowej. W tej kategorii prezentujemy szeroki przekrój tego typu elementów, dostosowanych do użycia w różnego rodzaju aplikacjach. Opisujemy także najważniejsze grupy i parametry elementów stykowych , spotykanych w codziennej praktyce inżynierskiej.

Przełączniki i przyciski - co warto wiedzieć?

Osobom niezaznajomionym z technicznymi zawiłościami elektroniki i elektryki, elementy stykowe kojarzą się zwykle tylko z takimi komponentami, jak prosty przełącznik on off (np. przycisk włącz wyłącz obecny w sprzęcie AGD). Osoby z branży wiedzą jednak doskonale, że pod pojęciem przełącznika kryje się ogromna liczba różnego rodzaju elementów, które mogą pełnić w praktycznych urządzeniach rozmaite funkcje sterujące. Podstawowy podział przełączników polega na określeniu liczby i konfiguracji ich styków oraz na zdefiniowaniu, w jakich sposób zachowują się one, gdy zadziała na nie użytkownik. Przełączniki bistabilne posiadają dwie pozycje stabilne co oznacza, że po przełączeniu pozostają w danym położeniu dowolnie długo – aż do kolejnego naciśnięcia lub przesunięcia popychacza. Przełączniki monostabilne, zwane także chwilowymi, to elementy, które zwierają bądź rozwierają styki tylko podczas działania siły na popychacz, a poza tymi momentami pozostają w określonym stanie spoczynkowym. Warto tutaj dodać, że wiele przełączników, np. tzw. wyłączników krańcowych , nie jest obsługiwanych bezpośrednio przez użytkownika, ale współpracuje z ruchomymi elementami danej maszyny lub systemu. Zasada działania jest jednak identyczna w obu przypadkach.

Konfiguracje styków

Wspomniane już wcześniej konfiguracje styków w przełącznikach i innych elementach stykowych są opisywane zestawem standardowych skrótów literowych oraz cyfrowych, które kodują zarówno liczbę, jak i sposób ułożenia styków, w kilku kategoriach. Przykładowo - przycisk SPST to prosta para styków zwieranych lub rozwieranych po zadziałaniu siły na popychacz. Przełącznik elektryczny typu SPDT posiada natomiast trzy styki, z czego jeden jest wyprowadzeniem wspólnym, które może być połączone z jedną bądź drugą z pozostałych końcówek. Jest to zatem klasyczny przełącznik w dosłownym tego słowa znaczeniu, gdyż jego zadaniem jestprzełączenie jednego obwodu na wybraną spośród dwóch możliwości. Analogicznie, przełącznik DPST zawiera dwa sprzężone ze sobą mechanicznie przełączniki SPST, a przełącznik DPDT to połączenie w jednej obudowie dwóch przełączników SPDT. Tego typu konfiguracji oznaczeń literowych możemy wskazać dużo więcej, natomiast cztery wymienione są spotykane zdecydowanie najczęściej. Warto jeszcze dodać, że poszczególne pary styków mogą być oznaczone literami NO (normalnie otwarty) albo NC (normalnie zamknięty), co intuicyjnie opisuje ich stan w czasie, gdy przełącznik jest nieaktywny.

Przełączniki w ofercie sklepu AVT

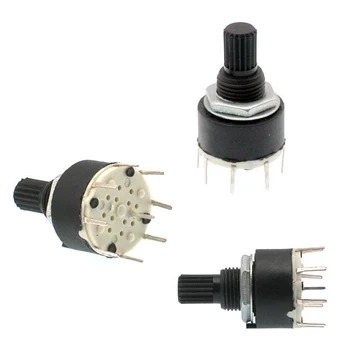

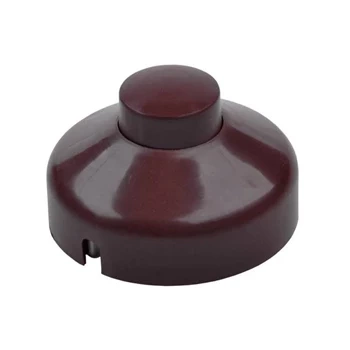

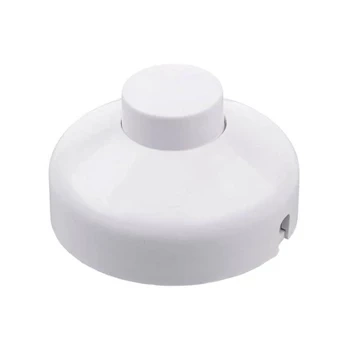

W naszej ofercie znajdziesz różnego rodzaju przełączniki, zarówno do użycia w mniejszych urządzeniach elektronicznych, jak i w dużych instalacjach budynkowych, przemysłowych, elektronarzędziach oraz sprzęcie innego rodzaju. W stałej sprzedaży oferujemy między innymi przełączniki typu dip-switch (wielosekcyjne przełączniki suwakowe do montażu bezpośrednio na płytkach drukowanych), przyciski typu tact-switch (zwane również microswitch, wykorzystywane np. do budowy klasycznych interfejsów użytkownika z przyciskami mechanicznymi), a także impulsatory, enkodery obrotowe oraz przełączniki obrotowe o zróżnicowanej liczbie pozycji. Dla osób zajmujących się serwisowaniem lub budowaniem elektronarzędzi, maszyn przemysłowych i innych tego typu urządzeń, przygotowaliśmy specjalnie dostosowane kasety sterownicze z pojedynczymi, podwójnymi ( włącznik i wyłącznik we wspólnej obudowie), a nawet poczwórnymi przyciskami, przełączniki nożne, a także wyłączniki elektromagnetyczne. Warto zwrócić uwagę na przyciski elektryczne dedykowane do użycia w określonych modelach popularnych elektronarzędzi marek takich jak: Makita, Bosch, czy też Celma. Oferujemy także różnego rodzaju uniwersalne przełączniki typu kołyskowego (rocker), dźwigienkowego, przyciskanego czy też suwakowego. Szczególną kategorię tworzą przyciski do gier , charakteryzujące się nietypowymi rozmiarami oraz kolorami podświetlenia, dzięki czemu można je wykorzystać w różnego rodzaju elektronicznych grach lub gadżetach do zabawy z grupą przyjaciół i znajomych.
