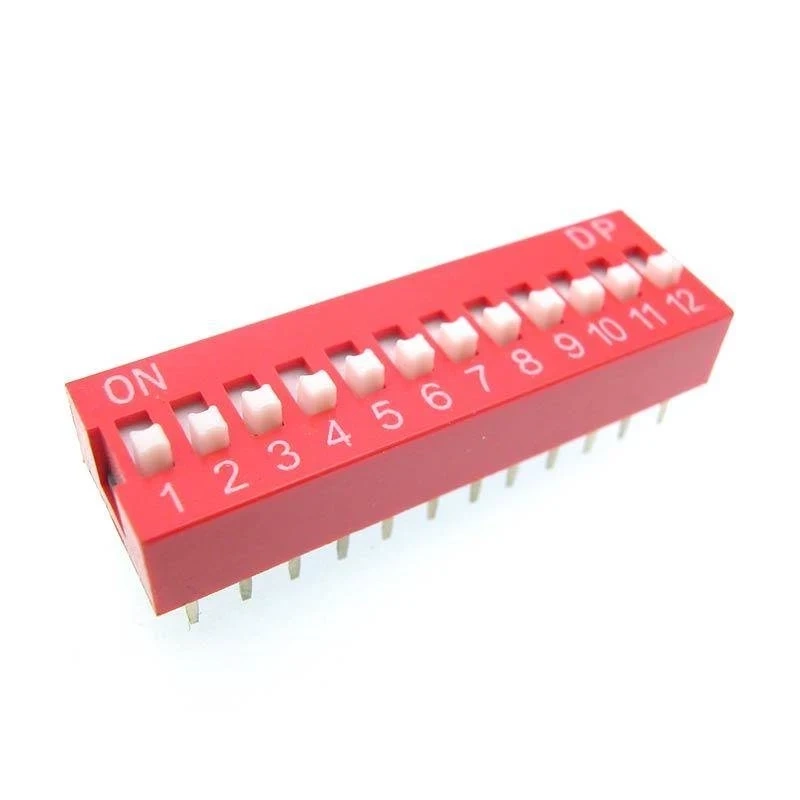

Przełącznik DIP-SWITCH 12-sekcyjny ON-OFF do konfiguracji PCB

Wielosekcyjny przełącznik DIP-SWITCH 12 × ON-OFF do ustawień sprzętowych

Przełącznik DIP-SWITCH z 12 sekcjami ON-OFF umożliwia ręczne ustawienie kilku niezależnych stanów logicznych lub konfiguracyjnych na płytce drukowanej.

Każdy suwak działa jako osobny przełącznik, dlatego jeden element może zastąpić kilka pojedynczych zworek lub przełączników konfiguracyjnych.

Najważniejsze cechy

• 12 niezależnych sekcji ON-OFF
• Zdolność łączenia 24 V DC / 25 mA
• Rezystancja styków poniżej 100 mΩ
• Zakres temperatur od -40 do +85°C

Zastosowanie

DIP-SWITCH sprawdza się wszędzie tam, gdzie ustawienia mają być zachowane mechanicznie i odczytywane przez układ elektroniczny.

• Konfiguracja adresu urządzenia
• Wybór trybu pracy modułu
• Ustawianie opcji serwisowych lub produkcyjnych

Specyfikacja techniczna

• Typ produktu: przełącznik DIP-SWITCH
• Liczba sekcji: 12
• Funkcja styków: ON-OFF
• Zdolność łączenia: 24 V DC / 25 mA
• Rezystancja styków: < 100 mΩ
• Rezystancja izolacji: 1 × 10⁹ Ω
• Żywotność: 5 × 10³ cykli
• Zakres temperatur: od -40 do +85°C

Warto wiedzieć: Dlaczego DIP-SWITCH jest wygodny w konfiguracji

Stan każdej sekcji pozostaje widoczny i nie wymaga podtrzymania zasilania. Ułatwia to diagnostykę, powtarzalne ustawianie wariantów urządzenia oraz kontrolę konfiguracji podczas serwisu.

Przełącznik powinien pracować w granicach podanych parametrów, a wejścia układu należy zaprojektować tak, aby miały jednoznaczny stan logiczny w obu położeniach.

Najczęściej zadawane pytania

Ile sekcji ma przełącznik?

Przełącznik ma 12 sekcji.

Jaką funkcję mają styki?

Każda sekcja pracuje w układzie ON-OFF.

Czy każda sekcja działa niezależnie?

Tak, każda sekcja może ustawiać osobny stan.

Do czego można go użyć?

Do konfiguracji adresu, trybu pracy lub innych ustawień sprzętowych.

Czy ustawienie pozostaje po odłączeniu zasilania?

Tak, położenie suwaków jest mechaniczne i nie zależy od zasilania.
