Potencjometry wieloobrotowe

Potencjometry są jednymi z najwygodniejszych i najbardziej intuicyjnych elementów interfejsu użytkownika w urządzeniach elektronicznych. Czasem zwykłe potencjometry okazują się niewystarczające – jeżeli w danym punkcie układu zachodzi potrzeba bardzo precyzyjnej regulacji danego parametru (np. wzmocnienia, natężenia prądu czy też offsetu napięcia wejściowego precyzyjnego wzmacniacza operacyjnego), z pomocą przychodzą potencjometry wieloobrotowe . W zależności od konkretnego zastosowania, wybrać można potencjometr montażowy (tzw. helitrim) bądź „duży” potencjometr wieloobrotowy do montażu panelowego.

Potencjometry wieloobrotowe – rodzaje

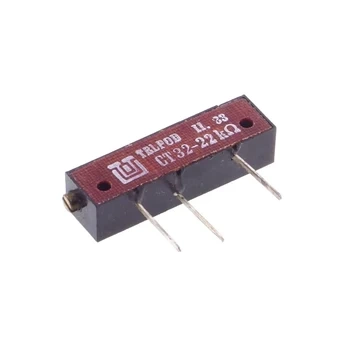

Zasadniczy podział potencjometrów wieloobrotowych jest analogiczny, jak w przypadku zwykłych potencjometrów obrotowych. Pierwszą grupę stanowią potencjometry wieloobrotowe montażowe – zwane potocznie helitrimami. Występują one w kilku odmianach, różniących się rozmiarami obudowy, rozstawem wyprowadzeń oraz położeniem miniaturowego pokrętła nastawczego. Helitrimy są dostępne w szerokim zakresie rezystancji nominalnych – zwykle od kilkudziesięciu omów do jednego megaoma. Druga grupa obejmuje osiowe potencjometry wieloobrotowe do montażu panelowego, mocowane za pomocą nakrętki w otworze obudowy. Niektóre z nich występują w wersji o zwiększonej dopuszczalnej mocy strat (rzędu jednego lub dwóch watów), co zwiększa zakres ich potencjalnych zastosowań.

Uwagi praktyczne dot. stosowania potencjometrów wieloobrotowych

Aby poprawnie stosować potencjometry wieloobrotowe warto pamiętać o pewnych podstawowych zasadach, pozwalających w pełni wykorzystać dokładność tych użytecznych elementów. W przypadku, gdy helitrimy używane są np. do precyzyjnej regulacji wzmocnienia układów analogowych, powszechnie stosowaną techniką jest włączanie ich w pętli sprzężenia zwrotnego. Rzadko jednak zachodzi potrzeba regulacji wzmocnienia w szerokim zakresie – znacznie częściej zależy nam np. na kompensacji niedokładności innych elementów toru przetwarzania sygnału. Jeżeli zakres regulacji ma być niewielki, warto wykorzystać szeregowe połączenie potencjometru wieloobrotowego o niewielkiej rezystancji z precyzyjnym rezystorem stałym, np. o tolerancji 0,1 % lub przynajmniej 1 %. Warto też przewidzieć pewien margines regulacji, uwzględniający odchyłki wartości innych stopni wzmacniacza czy też np. wpływ starzenia się elementów urządzenia.

Potencjometry wieloobrotowe w ofercie Sklepu AVT

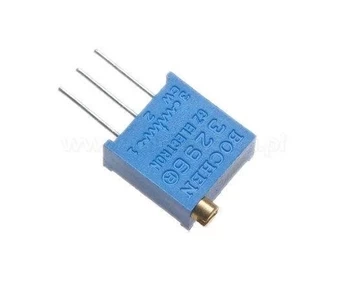

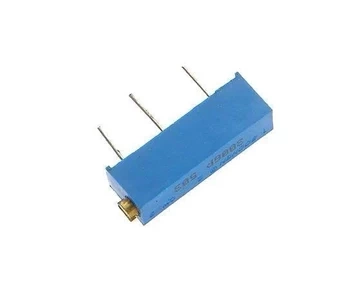

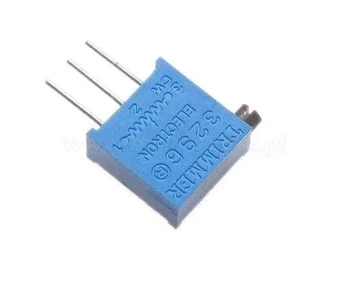

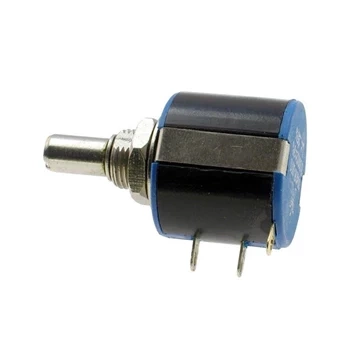

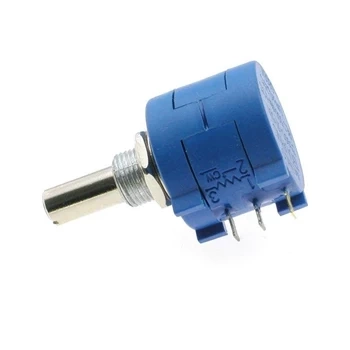

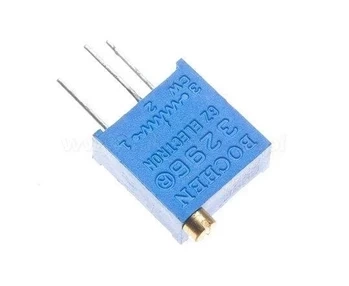

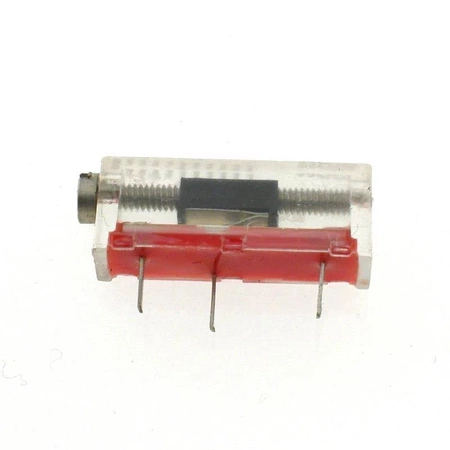

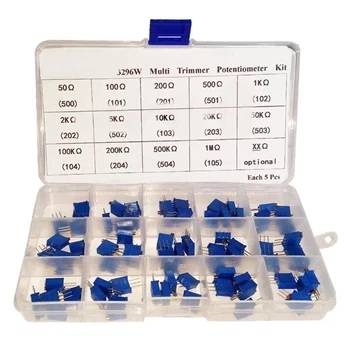

W tej kategorii zamieściliśmy bogaty wybór potencjometrów wieloobrotowych, zarówno w wersji montażowej, jak i do mocowania w panelu obudowy. Najpopularniejsze helitrimy w rozmiarze 3296 występują w dwóch wersjach – z osią wyprowadzoną pionowo (3296Y) lub poziomo (3296X). W wielu urządzeniach – w tym w licznych kitach AVT – zastosowanie znajdą potencjometry podłużne (leżące) w obudowach 3006P. Mamy także bogaty wybór potencjometrów wieloobrotowych o mocy 2 W, przeznaczonych do montażu panelowego. W odróżnieniu od 25-obrotowych helitrimów, potencjometry te oferują zakres dokładnie 10 pełnych obrotów (tj. 3600 stopni), co ułatwia dopasowanie do specjalnych gałek precyzyjnych, wyposażonych w mechaniczny licznik obrotów.
