Adaptery pomiarowe

Adaptery pomiarowe i przejściówki do przewodów testowych

Adaptery pomiarowe i przejściówki do przewodów laboratoryjnych służą do łączenia różnych systemów pomiarowych, końcówek, gniazd i przewodów testowych. Ułatwiają dopasowanie przewodów bananowych 2 mm i 4 mm, złączy BNC, końcówek widełkowych oraz specjalnych adapterów do pomiarów instalacyjnych.

W tej kategorii znajdują się przejściówki do aparatury pomiarowej, adaptery z gniazdami bezpiecznymi, adaptery BNC, widełki kablowe, przejściówki 2 mm / 4 mm oraz adaptery ze stykiem magnetycznym. Warto zwrócić uwagę na akcesoria marek Elektro-PJP oraz Hirschmann Test & Measurement, kojarzone z profesjonalnym osprzętem testowo-pomiarowym.

Do czego służą adaptery pomiarowe?

Adapter pomiarowy pozwala połączyć przewód, miernik lub akcesorium z innym typem złącza bez wykonywania prowizorycznych połączeń. To przydatne przy pracy z multimetrami, miernikami instalacji, analizatorami, zasilaczami, oscyloskopami, adapterami testowymi i panelami laboratoryjnymi.

Takie elementy pomagają rozbudować istniejący zestaw przewodów pomiarowych. Zamiast kupować osobny przewód do każdego typu złącza, można dobrać odpowiednią przejściówkę: BNC, 2 mm, 4 mm, widełki albo styk magnetyczny.

Adaptery BNC, 2 mm i 4 mm

Adapter BNC do gniazd bananowych 4 mm przydaje się przy łączeniu aparatury wykorzystującej złącze BNC z przewodami laboratoryjnymi. Przykładem jest adapter z wtykiem izolowanym BNC 50 Ω i dwoma gniazdami bezpiecznymi 4 mm.

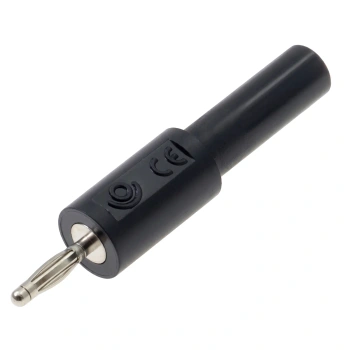

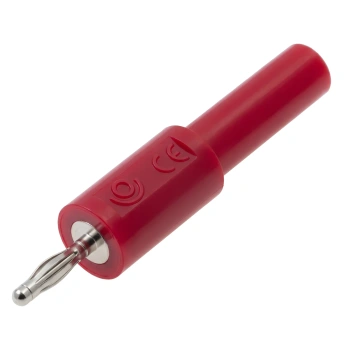

Do prostszych przejść mechanicznych służą m.in. adapter gniazdo bezpieczne 2 mm / wtyk 2 mm oraz adapter gniazdo bezpieczne 4 mm / wtyk 4 mm. Przy wyborze trzeba pilnować średnicy systemu, typu izolacji i dopuszczalnych parametrów pracy.

Widełki, końcówki specjalne i adapter BV140

Widełki kablowe z gniazdem 4 mm umożliwiają podłączenie przewodu bananowego do zacisku śrubowego. widełki kablowe o rozwarciu 4,2 mm z gniazdem 4 mm są przykładem adaptera do połączeń z terminalami i śrubami zaciskowymi.

adapter BV140 z gniazdem izolowanym 4 mm i końcówką 1,8 mm sprawdzi się tam, gdzie typowy wtyk bananowy trzeba doprowadzić do mniejszego punktu połączeniowego.

Adapter magnetyczny do pomiarów instalacyjnych

Adapter ze stykiem magnetycznym to specjalistyczne rozwiązanie do szybkiego podłączenia przewodu pomiarowego do stalowych śrub zaciskowych. adapter z gniazdem izolowanym z tuleją 4 mm i stykiem magnetycznym 6 mm pozwala podłączyć wtyk bananowy 4 mm do punktu pomiarowego bez klasycznego zacisku krokodylkowego.

To ciekawy wybór dla elektryków i serwisantów wykonujących pomiary w rozdzielnicach, przy aparaturze modułowej, wyłącznikach i zaciskach śrubowych. Nie zwalnia jednak z kontroli parametrów adaptera, warunków pracy i zasad bezpieczeństwa przy pomiarach instalacyjnych.

Jak wybrać adapter pomiarowy?

• adapter BNC / 4 mm wybierz do połączenia aparatury BNC z przewodami bananowymi,
• adapter 2 mm dobierz do kompaktowych przewodów i gniazd pomiarowych,
• adapter 4 mm wybierz do typowych przewodów laboratoryjnych,
• widełki z gniazdem 4 mm sprawdzą się przy zaciskach śrubowych,
• adapter magnetyczny ułatwia kontakt ze stalową śrubą zacisku,
• kolor adaptera wykorzystaj do oznaczenia biegunowości, fazy, kanału lub funkcji,
• parametry napięciowe i prądowe muszą odpowiadać całemu torowi pomiarowemu.

Bezpieczeństwo przejściówek pomiarowych

Adapter jest częścią toru pomiarowego, a nie tylko mechaniczną przejściówką. Musi być zgodny z przewodem, przyrządem, gniazdem i badanym obwodem. Najsłabszy element ogranicza bezpieczeństwo całego zestawu.

Przy pomiarach w instalacjach elektrycznych trzeba sprawdzić kategorię pomiarową, napięcie, prąd roboczy, izolację i sposób kontaktu z zaciskiem. Nie należy używać adapterów poza zakresem określonym dla konkretnego produktu.
