Francuski producent akcesoriów testowo-pomiarowych. W ofercie Sklepu AVT znajdziesz gniazda panelowe 2 i 4 mm, wtyki bezpieczne CAT II i CAT III, gotowe przewody pomiarowe PVC i silikonowe, sondy probiercze, krokodylki, chwytaki i adaptery.
Gniazdo izolowane 2mm M5 lutowane 10A niebieskie
Gniazdo nieizolowane 4mm, M6, przykręcane, przykręcane
Gniazdo laboratoryjne izolowane 4mm lutowane 30A żółte
Gniazdo laboratoryjne izolowane 4mm lutowane 30A zielone
Gniazdo bezpieczne 4mm przyłącze lutowane do PCB 25A niebieskie
Gniazdo bezpieczne 4mm lutowane do PCB 25A czerwone
Gniazdo bezpieczne 4mm lutowane do PCB 25A czarne

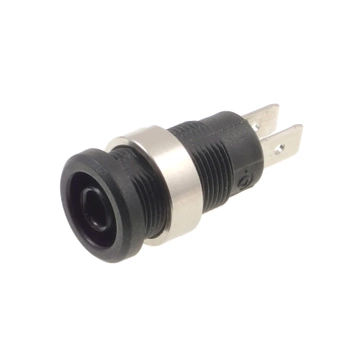

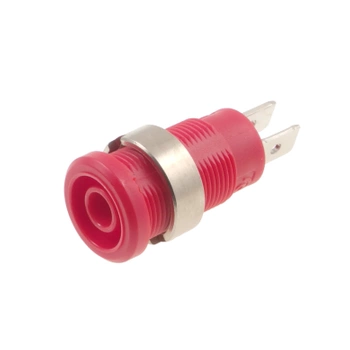

Gniazdo bezpieczne 4mm 2x konektor 4.8mm 25A czarne
ELECTRO-PJP produkuje akcesoria testowo-pomiarowe od 1979 roku. Trzon oferty stanowią elementy systemu wtykowego 4 mm, czyli standardu stosowanego w aparaturze pomiarowej, stanowiskach laboratoryjnych i sprzęcie dydaktycznym. Z pojedynczych gniazd, wtyków i przewodów buduje się kompletne, powtarzalne połączenia pomiarowe: od panelu przyrządu po końcówkę dotykającą badanego punktu. Całość obejmuje kategoria akcesoria do sprzętu pomiarowego.

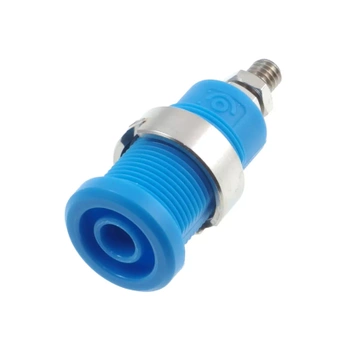

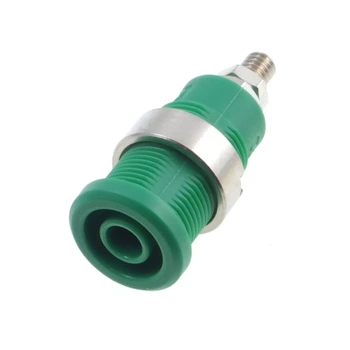

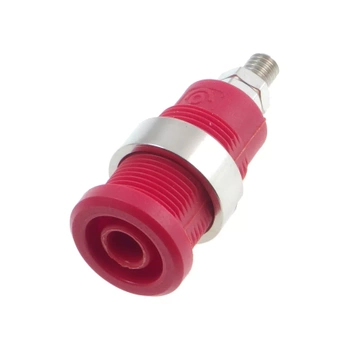

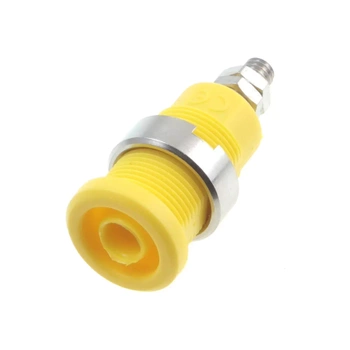

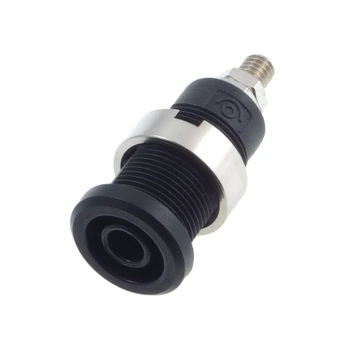

Gniazda pomiarowe montuje się w panelach przyrządów, obudowach i stanowiskach dydaktycznych. Wersje o średnicy 2 mm, z mocowaniem M3 lub M5 i obciążalnością 10 A, stosuje się w elektronice i w układach o mniejszych prądach. Standard 4 mm obejmuje znacznie szerszy wybór: gniazda nieizolowane i półizolowane z mocowaniem M6, gniazda laboratoryjne izolowane o obciążalności 30 A, gniazda bezpieczne do montażu na płytce drukowanej (25 A), wersje z konektorami 4,8 mm oraz gniazda bezpieczne M4 o obciążalności 36 A.
Wszystkie występują w kolorach stosowanych w pomiarach: czarnym, czerwonym, niebieskim, zielonym, żółtym i białym. Konsekwentna kolorystyka gniazd i przewodów skraca czas pracy i ogranicza pomyłki przy przepinaniu na stanowisku.
Wtyki 4 mm dostępne są w wersji izolowanej lamelkowej do lutowania o obciążalności 32 A oraz jako wtyki bezpieczne przykręcane, proste i kątowe, o obciążalności 36 A. Te ostatnie występują w dwóch odmianach: z tuleją ruchomą w kategorii 600 V CAT II oraz z tuleją stałą w kategorii 1000 V CAT III.
Gotowe przewody pomiarowe mają długość 1, 1,5 lub 2 m i występują w izolacji PVC oraz silikonowej, w przekrojach 0,75 mm² (12 A), 1 mm² (20 A) i 2,5 mm² (32 A). Część modeli ma dodatkowe gniazdo 4 mm w osłonie wtyku, co pozwala wpiąć kolejny przewód w ten sam punkt bez rozłączania pomiaru. Przewody sprzedawane na metry, w tym silikonowe serii LI2G, znajdziesz w kategorii przewody pomiarowe (mb). Liczba drutów w żyle, na przykład 259 dla przekroju 1 mm², mówi o giętkości: im ich więcej, tym przewód łatwiej układa się na stanowisku.
Do dotykania badanego punktu służą sondy probiercze w wersji bezpiecznej, o długości 115 i 140 mm, z gniazdem 4 mm. Trwałe przyłączenie do przewodu lub zacisku zapewniają krokodylki w osłonie gumowej oraz chwytaki, a do wyprowadzeń śrubowych widełki kablowe o rozwarciu 6,3 i 4,3 mm.
Adaptery pomiarowe pozwalają połączyć elementy o różnych standardach: gniazdo bezpieczne 4 mm z wtykiem 4 lub 2 mm, gniazdo izolowane 4 mm z igłą 0,6 mm do badania punktów w gęsto zabudowanej płytce, a także ze stykiem magnetycznym 7 mm, który trzyma się metalowej obudowy i zwalnia jedną rękę. Zestaw uzupełniają mostki z dwoma wtykami 4 mm do zwierania punktów pomiarowych.
Bezpieczny wtyk ma styk osłonięty izolacyjną tuleją, dzięki czemu po wpięciu i przed nim nie da się dotknąć części pod napięciem. Odpowiadające mu gniazdo ma zagłębione styki. Takie rozwiązanie jest wymagane przy pomiarach w obwodach o wyższych kategoriach pomiarowych, gdzie przypadkowe dotknięcie wtyku oznaczałoby porażenie.
Tuleja stała daje pełną osłonę styku i wyższą kategorię pomiarową, w tej ofercie 1000 V CAT III. Tuleja ruchoma cofa się przy wpinaniu, dzięki czemu wtyk pasuje także do gniazd nieosłoniętych, ale kategoria jest niższa, 600 V CAT II. Do pomiarów w instalacjach wybieraj wersję z tuleją stałą, a ruchomą tam, gdzie musisz podłączyć się do starszego sprzętu.
Wtyk 4 mm to podstawowy standard w aparaturze pomiarowej: pasuje do multimetrów, zasilaczy laboratoryjnych i większości stanowisk, a dostępne wersje przenoszą prądy do kilkudziesięciu amperów. System 2 mm stosuje się w elektronice i w układach o mniejszych prądach, do 10 A, gdzie liczy się rozmiar i gęstość rozmieszczenia gniazd. Oba łączy się adapterem.
Silikon zachowuje elastyczność w niskiej temperaturze, znosi wyższe temperatury pracy i mniej się skręca, więc wygodniej układa się na stanowisku i przy długim użytkowaniu. PVC jest tańsze i wystarcza do typowych pomiarów warsztatowych. Przy obu rodzajach zwróć uwagę na przekrój żyły, bo to on wyznacza dopuszczalny prąd: 0,75 mm² do 12 A, 1 mm² do 20 A, 2,5 mm² do 32 A.
Dodatkowe gniazdo w osłonie wtyku pozwala wpiąć kolejny przewód w ten sam punkt, bez rozłączania istniejącego połączenia i bez rozdzielaczy. Przydaje się, gdy do jednego węzła trzeba podłączyć równocześnie zasilacz i multimetr albo dwa przyrządy mierzące różne wielkości.
Żyła o tym samym przekroju może być skręcona z różnej liczby cieńszych drutów. Im jest ich więcej, tym przewód jest bardziej giętki i lepiej znosi wielokrotne zginanie, co przy przewodach pomiarowych ma duże znaczenie, bo przekłada się na żywotność. Przykładowo przewód silikonowy 1 mm² z serii LI2G ma 259 drutów, a wersja 2,5 mm² 651 drutów.
