Termistory

( ilość produktów: 12 )

Elementy nieliniowe stanowią podstawę współczesnej elektroniki, bez której nie byłaby możliwa praktyczna realizacja nawet najprostszego układu elektronicznego. Zastosowanie różnego rodzaju półprzewodników pozwala na dostosowanie charakterystyk i parametrów komponentów do konkretnej aplikacji. Wśród najbardziej fundamentalnych elementów nieliniowych, obok diod bądź tranzystorów , znajdują się także – często niedoceniane przez początkujących elektroników – termistory i warystory . W ofercie Sklepu AVT znajduje się bogaty wybór tego rodzaju podzespołów.

Termistor – co to jest i w jakich układach można go zastosować?

Choć termistor należy do elementów półprzewodnikowych, to w układzie elektronicznym zachowuje się on jak… rezystor o bardzo dużej czułości na zmiany temperatury. W zależności od rodzaju termistora, jego opór maleje lub rośnie wraz ze wzrostem temperatury – mówimy zatem o termistorze typu NTC (w pierwszym z wymienionych przypadków) lub PTC (gdy rezystancja elementu rośnie wraz ze zwiększaniem się wartości temperatury). Najprostszy układ pracy termistora to dzielnik napięcia, w którym element jest połączony z szeregowym rezystorem precyzyjnym – napięcie na wyjściu tak zbudowanego dzielnika będzie zmieniało się wraz z ze zmianami temperatury. Charakterystyka rezystancji w funkcji temperatury jest silnie nieliniowa, dlatego w układach pomiarowych konieczne może być zastosowanie obwodów linearyzujących odczyty z czujnika (w przypadku urządzeń analogowych) lub odpowiedniego algorytmu bądź tzw. tablicy LUT (w przypadku połączenia termistora z mikrokontrolerem ).

Warystory – zasada działania i praktyczne aplikacje

Warystor jest elementem półprzewodnikowym o rezystancji zależnej od przyłożonego napięcia. Im większe napięcie zostanie przyłożone do jego wyprowadzeń, tym bardziej zmaleje jego rezystancja, a zatem wzrośnie wartość natężenia prądu, płynącego przez warystor. Co to oznacza dla układu? Warystor włączony równolegle do wejścia zasilania (bądź innego wejścia lub wyjścia urządzenia) będzie chronił obwody przed nadmiernym wzrostem napięcia, który mógłby w przeciwnym wypadku doprowadzić do nieuchronnego uszkodzenia elektroniki – po „wykryciu” przepięcia warystor spowoduje zwarcie źródła napięcia i tym samym obniży je do wartości bezpiecznej dla urządzenia. Warto wiedzieć, że we wszystkich listwach oraz większości impulsowych zasilaczy sieciowych w roli zabezpieczenia przeciwprzepięciowego stosowane są właśnie warystory . Sklep AVT oferuje tego typu elementy w najczęściej spotykanej wersji do montażu przewlekanego (THT).

Termistory do różnych zastosowań

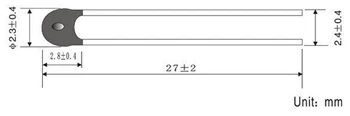

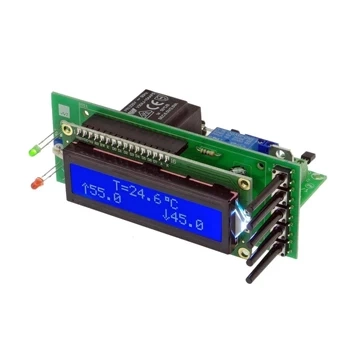

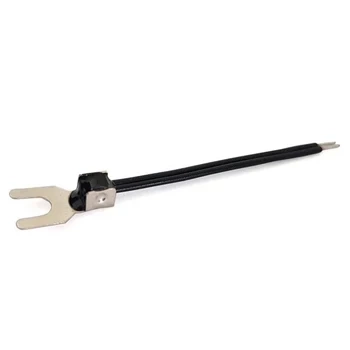

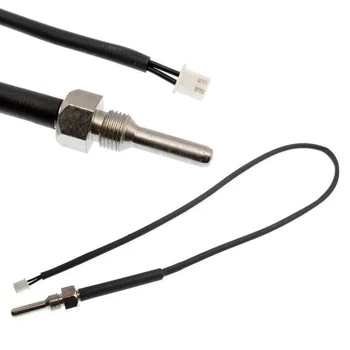

Oprócz warystorów w naszej ofercie znajdziesz także rozmaite termistory . Sklep AVT oferuje niewielkie, przewlekane termistory NTC o rezystancji nominalnej (tj. podawanej dla temperatury pokojowej, czyli ok. +25 oC) w zakresie od kilkuset omów aż do kilkuset kiloomów. Elementy te doskonale sprawdzą się w roli czujników temperatury w prostych termostatach, budowanych np. na bazie oferowanych przez nas zestawów do samodzielnego montażu . W niektórych zastosowaniach bardzo użyteczne okażą się natomiast sondy temperaturowe, zbudowane na bazie termistorów o rezystancji nominalnej 10 kΩ i umieszczone w różnego typu obudowach. Do monitorowania temperatury wewnątrz zbiornika (np. z wodą) doskonale nadaje się wkręcana sonda pomiarowa z gwintem M10 i przewodem 50-centymetrowym, zakończonym 2-pinowym wtykiem rastrowym. W innych zastosowaniach przydatny będzie natomiast termistor w postaci końcówki oczkowej pod śrubę M6 (wyposażony w 15-centymetrowy przewód połączeniowy) lub widełkowej, pasującej do śruby w rozmiarze M3.
