Czujnik NTC 20 kΩ B3950 do sterowników z wejściem 20K

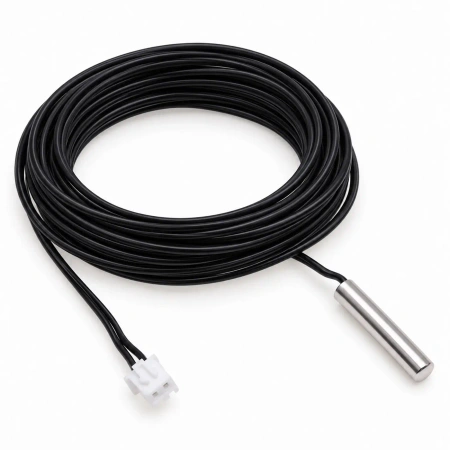

Czujnik temperatury z termistorem NTC 20 kΩ o stałej B 3950 i tolerancji rezystancji 1%, w metalowej ochronnej tulei 25 × Ø5 mm. Długość całkowita sondy to 1 m, a przewód kończy się wtykiem JST XH 2-pin.

Wartość 20 kΩ przy 25°C decyduje o zgodności ze sterownikiem: czujnik pasuje do urządzeń, których wejście jest przewidziane dla NTC 20K B3950, i nie zastępuje sondy 10K.

Specyfikacja techniczna

• element pomiarowy: termistor NTC
• rezystancja przy 25°C: 20 kΩ, tolerancja 1%
• stała B: 3950 K
• tuleja: metalowa, 25 × Ø5 mm
• długość całkowita: 1 m, z metalową tuleją i wtykiem
• przewód: 2 żyły
• złącze: wtyk JST XH 2-pin, raster 2,5 mm, z zatrzaskiem

NTC 20K: wyższa rezystancja, mniejszy prąd pomiarowy

• Mniejsze samonagrzewanie - przy tym samym napięciu dzielnika przez termistor 20 kΩ płynie o połowę mniejszy prąd niż przez 10 kΩ, więc element mniej się nagrzewa

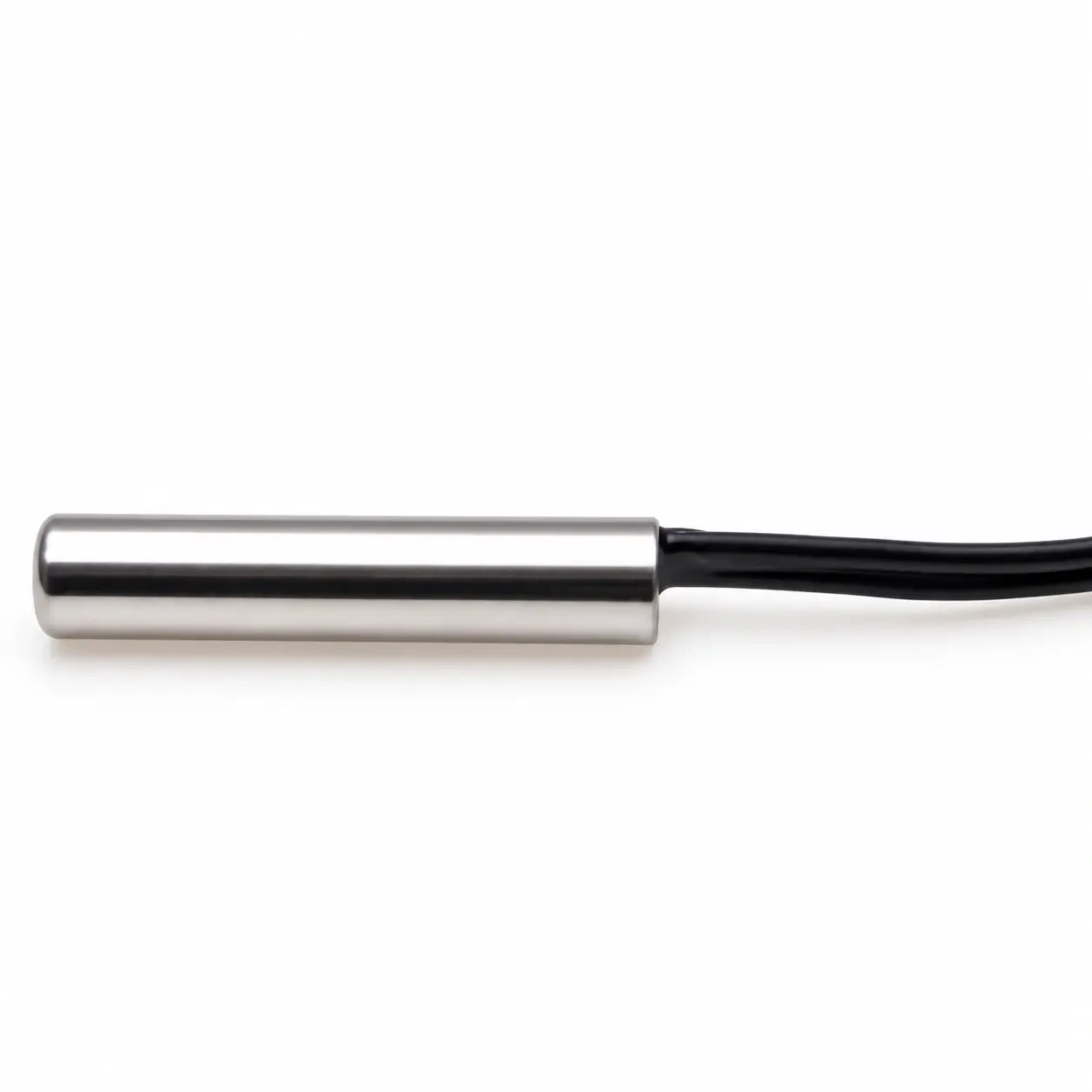

• Tuleja 25 × Ø5 mm - metalowa osłona termistora przenosi temperaturę medium i chroni element przed uszkodzeniem

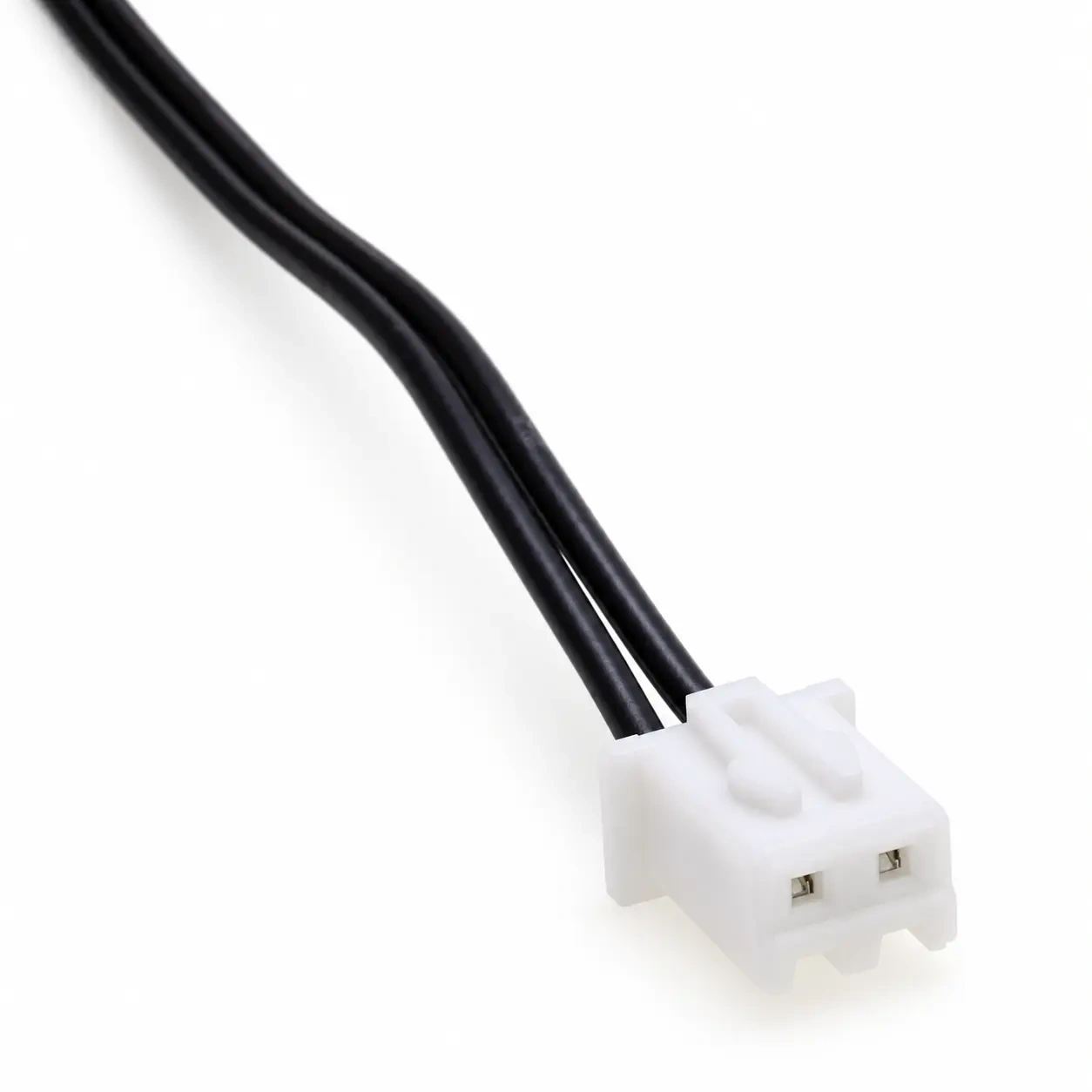

• Wtyk JST XH bez polaryzacji - oba styki są równoważne, a zatrzask utrzymuje wtyk w gnieździe sterownika

NTC 20K a NTC 10K: ta sama charakterystyka w innej skali

Przy tej samej stałej B 3950 termistor 20 kΩ ma w każdej temperaturze dwukrotnie wyższą rezystancję niż 10 kΩ, a kształt charakterystyki jest identyczny. Sterownik skalibrowany dla 10K odczyta z sondą 20K zaniżoną temperaturę, dlatego wartość nominalną dobiera się do wejścia urządzenia. W dzielniku napięcia z ADC stosuje się rezystor 20 kΩ, a we wzorze z parametrem B przyjmuje R₀ = 20 kΩ.

Zastosowania w sterownikach, serwisie i projektach

• W serwisie - wymiana sondy NTC 20K B3950 w urządzeniu grzewczym, chłodniczym lub sterowniku z gniazdem JST XH 2-pin
• W termostatach i regulatorach - czujnik do modułów z wejściem przewidzianym dla NTC 20 kΩ
• Dla elektronika - pomiar w układach zasilanych z baterii, gdzie wyższa rezystancja dzielnika obniża pobór prądu

Najczęstsze pytania o czujnik NTC 20K

Czym różni się NTC 20K od NTC 10K?

Rezystancją nominalną: przy 25°C termistor 20K ma 20 kΩ, a 10K ma 10 kΩ. Przy tej samej stałej B 3950 różnica dwukrotna utrzymuje się w całym zakresie temperatur.

Czy czujnik NTC 20K może zastąpić czujnik NTC 10K, np. w termostacie W1209?

Nie. Sterownik przewidziany dla NTC 10K, w tym moduł W1209, przeliczy wyższą rezystancję sondy 20K na zaniżoną temperaturę. Sondę dobiera się do wartości nominalnej, którą obsługuje wejście sterownika.

Jak podłączyć NTC 20K do mikrokontrolera?

Przez dzielnik napięcia z rezystorem 20 kΩ i wejście analogowe. W przeliczeniu odczytu na temperaturę przyjmuje się R₀ = 20 kΩ, T₀ = 25°C i B = 3950.

Dlaczego w niektórych urządzeniach stosuje się NTC 20K, a nie 10K?

Wyższa rezystancja zmniejsza prąd płynący przez dzielnik, a z nim pobór energii i samonagrzewanie termistora. Producent urządzenia dobiera wartość nominalną do układu wejściowego, dlatego przy wymianie sondy obowiązuje ta sama wartość.
