Moduły laserowe

Technologia laserowa jest jednym z najważniejszych osiągnięć techniki XX wieku. Wraz z postępującą miniaturyzacją sukcesywnie rośnie także liczba zastosowań źródeł laserowych – coraz częściej integrowane są one nawet w… układach scalonych . Systemy zabezpieczeń i kontroli dostępu, urządzenia medyczne i mierniki przemysłowe, wskaźniki laserowe, oprzyrządowanie budowlane, czytniki kodów kreskowych, czy wreszcie projektory i efekty dyskotekowe – to tylko wybrane spośród szerokiej gamy aplikacji, w których zastosowanie znajdują moduły laserowe .

Dioda laserowa czy gotowy moduł lasera ?

Sercem każdego półprzewodnikowego modułu laserowego jest dioda laserowa – delikatny element optoelektroniczny, będący swego rodzaju odmianą diody LED. Podstawową różnicą pomiędzy klasycznymi diodami elektroluminescencyjnymi, a diodami laserowymi, jest rodzaj uzyskiwanego światła – o ile zwykłe diody LED generują szerokopasmowe, niekoherentne światło, o tyle diody laserowe oferują wiązkę o dość wąskim zakresie długości fali i doskonałej koherencji. Cechy te pozwalają na użycie diod laserowych w układach wymagających wysokiej jakości wiązki optycznej, niezbędnej np. w aplikacjach opierających się na zjawisku interferencji. Warto jednak wiedzieć, że sama dioda laserowa nie wystarczy, aby uzyskać cienką wiązkę niemal idealnie równoległych promieni – do tego celu konieczne jest zastosowanie specjalnej soczewki albo układu soczewek (kolimatora). Dlatego też tak popularne są dziś nie tyle same diody, ile gotowe moduły laserowe , wyposażone – oprócz źródła promieniowania – także w kolimator (często umożliwiający manualną korekcję kąta biegu promieni) oraz prosty układ elektroniczny, stabilizujący warunki zasilania podawane na sam laser . Moduł laserowy znakomicie upraszcza konstrukcję urządzenia, zdejmując z barków elektronika podstawowe problemy, związane z zasilaniem i optyką.

Rodzaje modułów laserowych

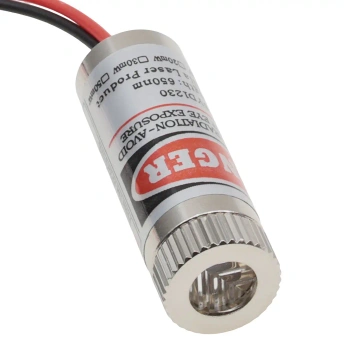

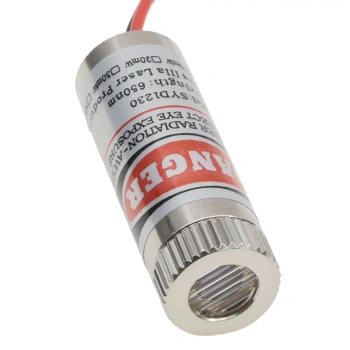

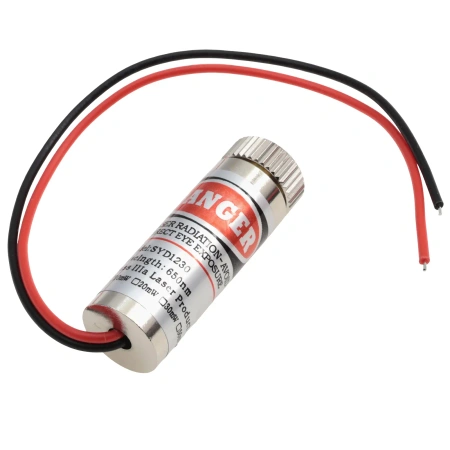

Najpopularniejsze wskaźniki laserowe oraz liczne urządzenia końcowe, wykorzystujące światło lasera (np. czytniki kodów kreskowych czy też dalmierze budowlane) opierają swoją konstrukcję na wiązkach o kształcie stożkowym, których obraz na ekranie (np. oświetlonej przez laser ścianie lub kartce papieru, prostopadłej do biegu wiązki) jest w przybliżeniu kołowy. Niewielka rozbieżność promieni powoduje bowiem powiększanie kręgu światła w miarę oddalania się ekranu od źródła promieni. Często jednak – np. w maszynach przemysłowych oraz urządzeniach i elektronarzędziach budowlanych – pożądane jest uzyskanie na ekranie linii prostej zamiast pojedynczego punktu. Warto wiedzieć, że istnieją dwie metody, pozwalające na uzyskanie takiego kształtu wiązki, zwanego wachlarzowym. Najprostsza i najtańsza w produkcji jest metoda wykorzystująca odpowiednio zmodyfikowany kolimator, powodujący ugięcie promieni tylko w jednej osi (tak działa tzw. moduł laserowy liniowy ) lub w dwóch prostopadłych osiach. Ostatnia z opisanych odmian modułu laserowego to tzw. laser krzyżowy, powszechnie wykorzystywany np. w lepszych wiertarkach stołowych do wspomagania ustawiania obrabianego detalu względem końcówki roboczej.

Moduły laserowe w ofercie Sklepu AVT

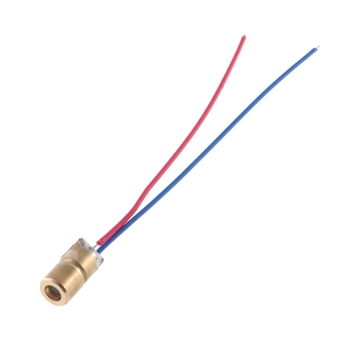

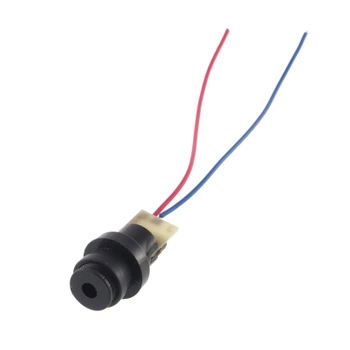

W naszej ofercie zamieściliśmy moduły laserowe, które znajdą zastosowanie w różnorodnych konstrukcjach urządzeń optycznych i elektronicznych. Najprostszy i zarazem najbardziej kompaktowy model ML650-5 oferuje moc na poziomie 5 mW i długość fali ok. 650 nm (w szczytowym punkcie widma emisyjnego). Moduł jest zasilany napięciem stałym w zakresie od 3 do 5 V i posiada stały kolimator, zamknięty w metalowej obudowie wraz z diodą laserową. Całość ma średnicę 5 mm i długość 10 mm. W stałej sprzedaży oferujemy ponadto moduły laserowe o mocy od 2,5 do 4,5 mW oraz od 6 do 7 mW – obydwa generują światło czerwone o długości fali 655 nm i są dostępne w czarnych, podłużnych obudowach o wymiarach Ø12 x 33,3 mm, wyposażonych w regulowany manualnie kolimator.
