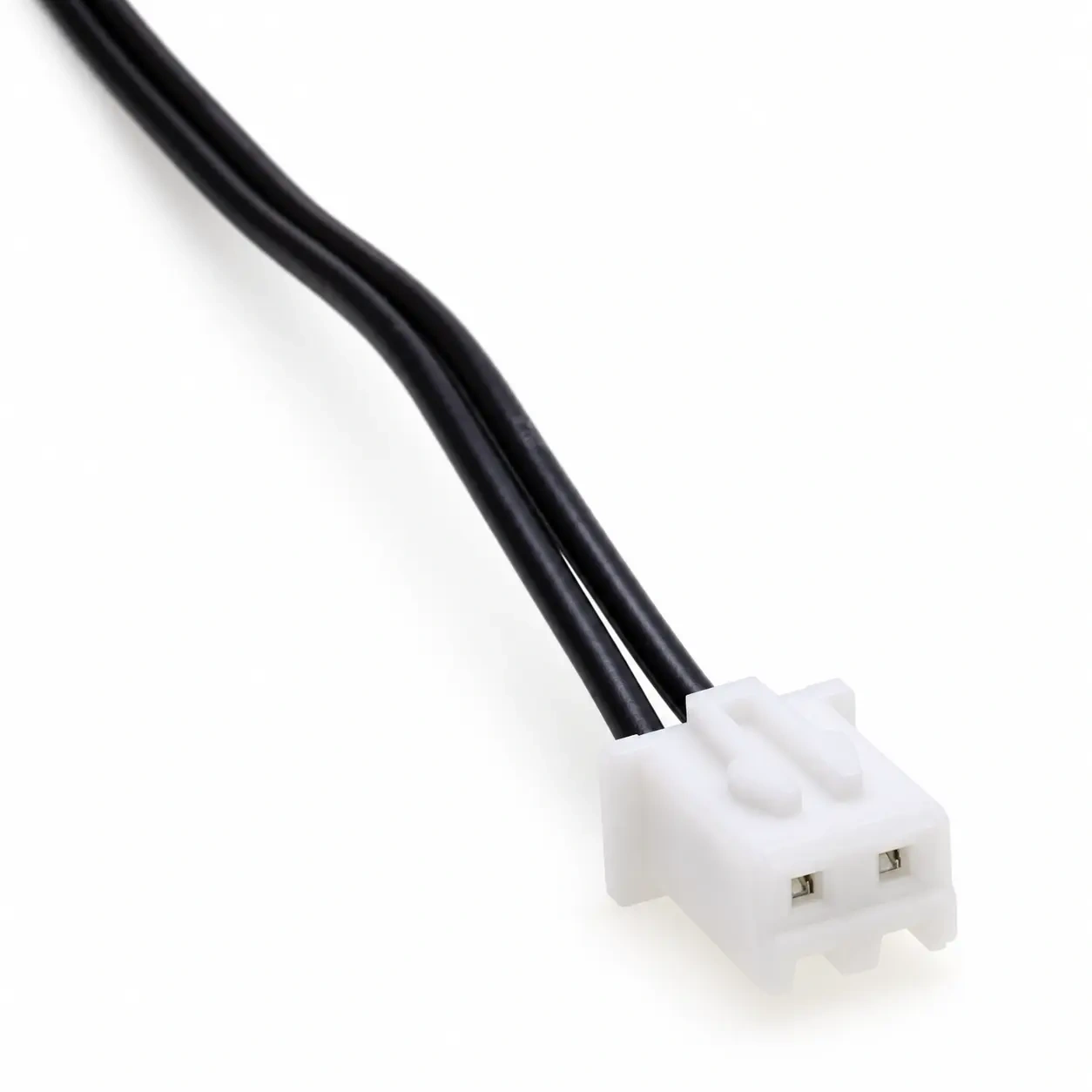

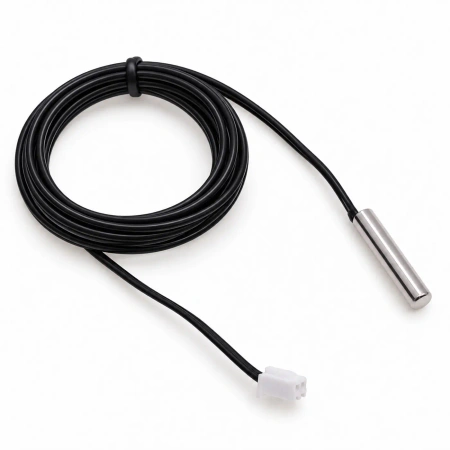

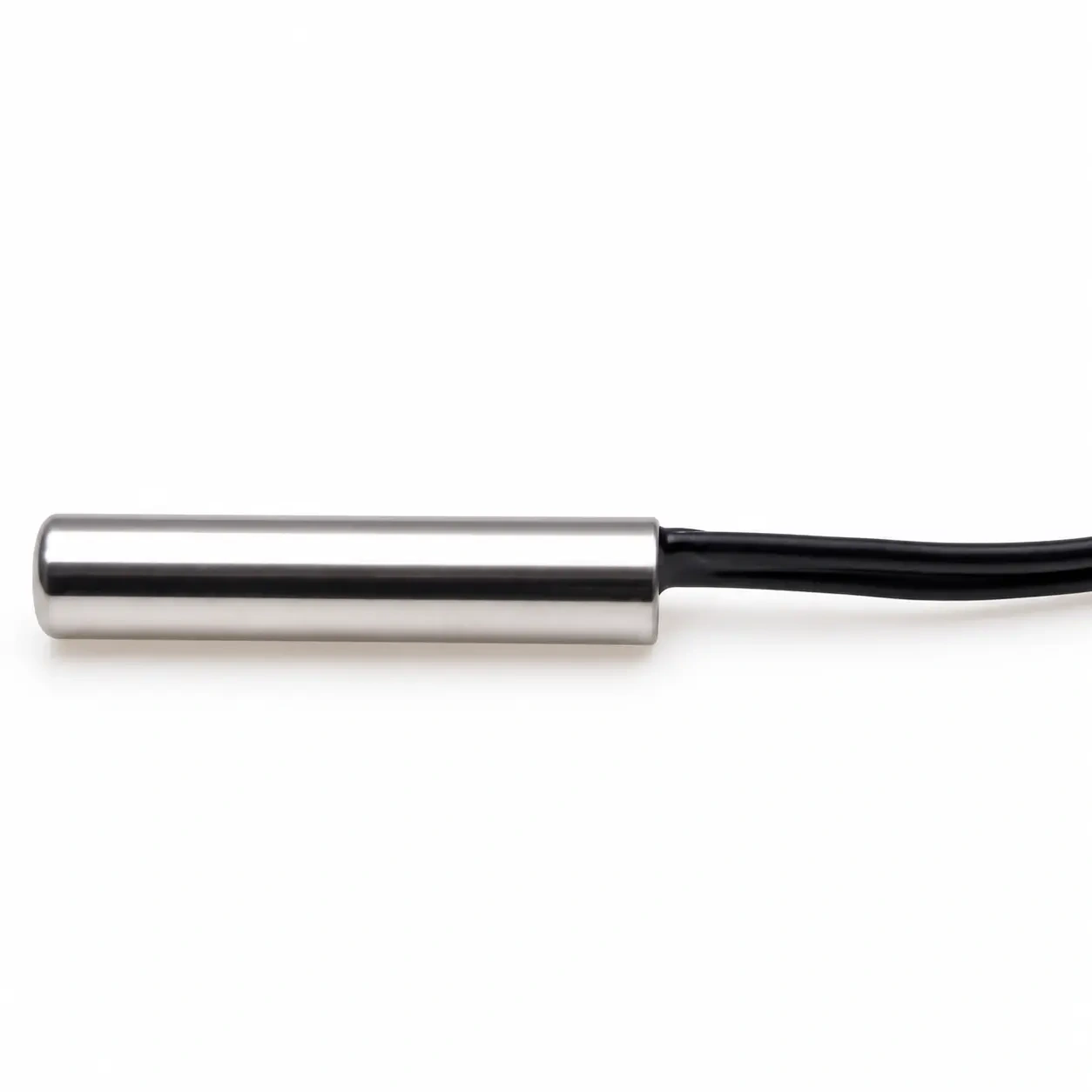

Termistor NTC 10 kΩ, B 3950, z tolerancją rezystancji 1%, w metalowej ochronnej tulei 25 × Ø5 mm, na przewodzie zakończonym wtykiem JST XH 2-pin. Długość całkowita sondy wynosi 3 m.
Taka długość pozwala zostawić termostat lub sterownik w szafce, rozdzielnicy albo obudowie, a tuleję umieścić w zbiorniku, na rurze lub poza pomieszczeniem. Termistor 10 kΩ ma rezystancję wielokrotnie większą niż przewód, więc 3 m żył nie zmienia wyniku pomiaru.
Rezystancja dwóch żył o długości 3 m wynosi pojedyncze omy, a termistor ma 10 kΩ przy 25°C, więc przewód zmienia wynik w stopniu pomijalnym. Większe znaczenie przy długiej linii analogowej mają zakłócenia z pobliskich przewodów zasilających. Ogranicza je kondensator 100 nF między wejściem ADC a masą oraz prowadzenie przewodu sondy z dala od przewodów silników, grzałek i przekaźników.
Nie w praktyce. Rezystancja przewodu to pojedyncze omy przy 10 kΩ termistora, więc przesunięcie wyniku jest pomijalne. Na długiej linii warto natomiast dodać kondensator 100 nF na wejściu ADC przeciw zakłóceniom.
Tak, jeśli sterownik ma wejście dla NTC 10 kΩ o stałej B 3950 i gniazdo JST XH 2-pin. Sterownik z wejściem skalibrowanym dla innej rezystancji lub innej stałej B pokaże z tą sondą błędną temperaturę.
Najczęściej 10 kΩ, czyli tyle, ile termistor ma przy 25°C. Przy pomiarach w innym zakresie, np. wody grzewczej, rozdzielczość poprawia rezystor równy rezystancji termistora w środku tego zakresu.
Nie. Termistor nie ma polaryzacji, więc zamiana żył nie zmienia pomiaru. Kolejność ma znaczenie tylko dla tego, który koniec dzielnika napięcia jest podłączony do zasilania.
