Mikroskopy cyfrowe

Precyzyjna praca z elektroniką wymaga dobrej widoczności pola roboczego. Przy lutowaniu elementów SMD, kontroli płytek PCB czy lokalizowaniu drobnych uszkodzeń mechanicznych szczegóły niewidoczne gołym okiem często decydują o powodzeniu naprawy. W takich zastosowaniach przydatny jest mikroskop cyfrowy do lutowania i inspekcji elektroniki, który pozwala obserwować powiększony obraz na własnym ekranie lub monitorze komputera.

Czym jest mikroskop cyfrowy?

Mikroskop cyfrowy wykorzystuje układ optyczny połączony z przetwornikiem obrazu, który rejestruje obserwowany obiekt i wyświetla jego powiększony obraz na ekranie LCD, monitorze komputera lub innym współpracującym urządzeniu. Użytkownik nie musi więc obserwować próbki przez klasyczny okular.

W zależności od modelu urządzenie może umożliwiać wykonywanie zdjęć, nagrywanie filmów oraz zapisywanie materiałów na nośniku pamięci. Niektóre mikroskopy mogą również współpracować z komputerem, pozwalając na wygodne wyświetlanie lub analizowanie obrazu na większym ekranie.

Mikroskopy cyfrowe do elektroniki i lutowania SMD są szczególnie wygodne podczas dłuższej pracy przy stole warsztatowym. Obraz obserwuje się w naturalnej pozycji, bez konieczności pochylania głowy nad okularem, a duży ekran ułatwia jednoczesną kontrolę grotu lutownicy, elementu i pól lutowniczych.

Mikroskop cyfrowy do lutowania, naprawy PCB i inspekcji elektroniki

W warsztacie elektronika mikroskop cyfrowy przydaje się przede wszystkim podczas montażu i naprawy niewielkich komponentów. Pozwala dokładniej kontrolować położenie elementów SMD, jakość połączeń lutowanych oraz stan ścieżek, padów i innych fragmentów płytki drukowanej.

Mikroskop do inspekcji płytek PCB może ułatwić wykrywanie mikropęknięć, zwarć pomiędzy sąsiednimi polami, uszkodzonych padów, pozostałości topnika czy nieprawidłowo wykonanych lutów. Przydaje się także podczas kontroli miniaturowych układów scalonych i elementów o małym rastrze wyprowadzeń.

Możliwość wykonania fotografii lub nagrania wideo jest użyteczna podczas dokumentowania naprawy, porównywania stanu płytki przed i po wykonaniu prac albo przygotowywania materiałów szkoleniowych.

Mikroskopy tego typu znajdują zastosowanie również poza elektroniką. Mogą być wykorzystywane w modelarstwie, mechanice precyzyjnej, jubilerstwie, zegarmistrzostwie oraz podczas zajęć edukacyjnych wymagających obserwacji niewielkich obiektów.

Jaki mikroskop cyfrowy wybrać do elektroniki?

Wybierając mikroskop cyfrowy do pracowni elektronika, warto zwrócić uwagę nie tylko na deklarowane powiększenie. W praktyce duże znaczenie mają również wielkość i rozdzielczość ekranu, jakość obrazu, odległość robocza pomiędzy obiektywem a obserwowanym elementem, konstrukcja statywu, regulacja oświetlenia oraz możliwość zapisu zdjęć i filmów.

Mikroskop USB do komputera

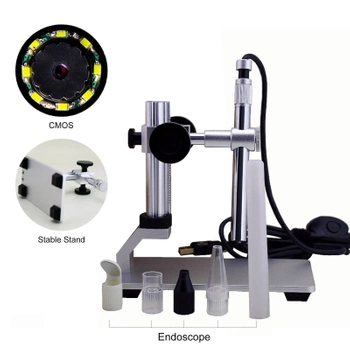

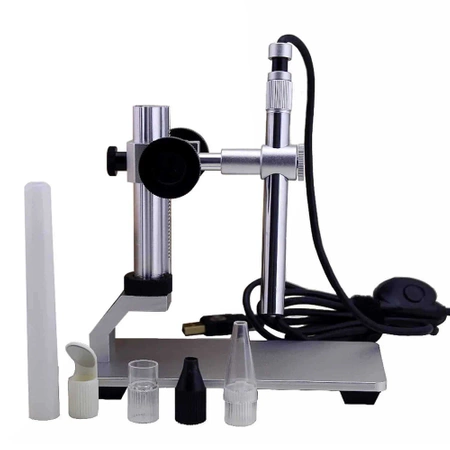

Kompaktowy mikroskop USB do kontroli płytek PCB może być dobrym rozwiązaniem do podstawowych prac inspekcyjnych, szczególnie gdy obraz ma być wyświetlany bezpośrednio na ekranie komputera. Tego rodzaju urządzenia zajmują niewiele miejsca i mogą być wygodnym wyposażeniem stanowiska przeznaczonego przede wszystkim do kontroli, dokumentowania oraz oględzin elementów elektronicznych.

Mikroskop cyfrowy z ekranem LCD

Do lutowania wygodniejszym rozwiązaniem jest często mikroskop cyfrowy z ekranem LCD do lutowania SMD. Urządzenie może pracować samodzielnie, bez konieczności stałego korzystania z komputera, a obraz znajduje się bezpośrednio przed użytkownikiem.

Przykładem jest mikroskop cyfrowy FNIRSI G1200 z wyświetlaczem 7 cali, oferowany jako model z trybem foto/wideo i deklarowanym powiększeniem do 1200×.

Mikroskopy ANDONSTAR i Mechanic

Wśród urządzeń przeznaczonych do obserwacji elektroniki znajdują się również mikroskopy marki ANDONSTAR. Oferta tej marki obejmuje modele przeznaczone zarówno do zastosowań warsztatowych, jak i edukacyjnych.

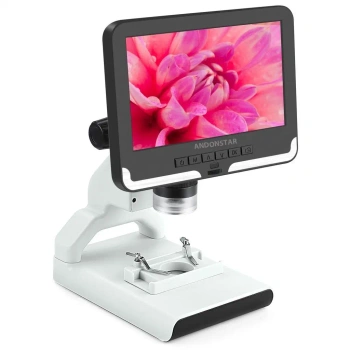

Przykładem urządzenia do nauki i obserwacji jest mikroskop ANDONSTAR AD108 z ekranem 7″, przeznaczony do obserwacji obiektów biologicznych, owadów i roślin.

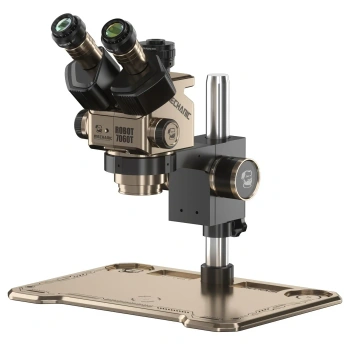

W zastosowaniach wymagających klasycznej obserwacji optycznej alternatywą dla modeli cyfrowych mogą być urządzenia marki Mechanic, w tym trinokularny mikroskop stereoskopowy Mechanic ROBOT 7060T-TG z gniazdem kamery.

Mikroskop cyfrowy czy mikroskop stereoskopowy?

Mikroskop cyfrowy rejestruje obraz za pomocą przetwornika i wyświetla go na ekranie, natomiast mikroskop stereoskopowy umożliwia bezpośrednią obserwację optyczną przez okulary. Oba rozwiązania mogą być wykorzystywane podczas precyzyjnych prac elektronicznych, ale różnią się ergonomią i sposobem obserwacji.

Mikroskop cyfrowy do naprawy elektroniki jest szczególnie praktyczny wtedy, gdy ważne są rejestracja obrazu, prezentacja na ekranie oraz dokumentowanie wykonanych prac. Mikroskop stereoskopowy może być natomiast lepszym wyborem dla użytkowników preferujących bezpośredni obraz optyczny i przestrzenne postrzeganie obserwowanego obiektu.
