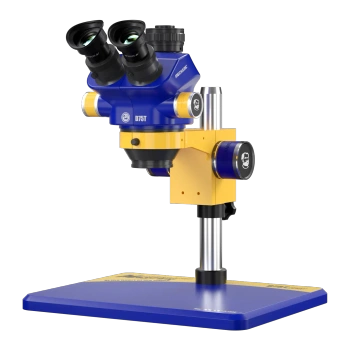

Mikroskop trzy-okularowy stereo D75T-B11 Mechanic

Mikroskop trzy-okularowy stereo D75T-B11 Mechanic

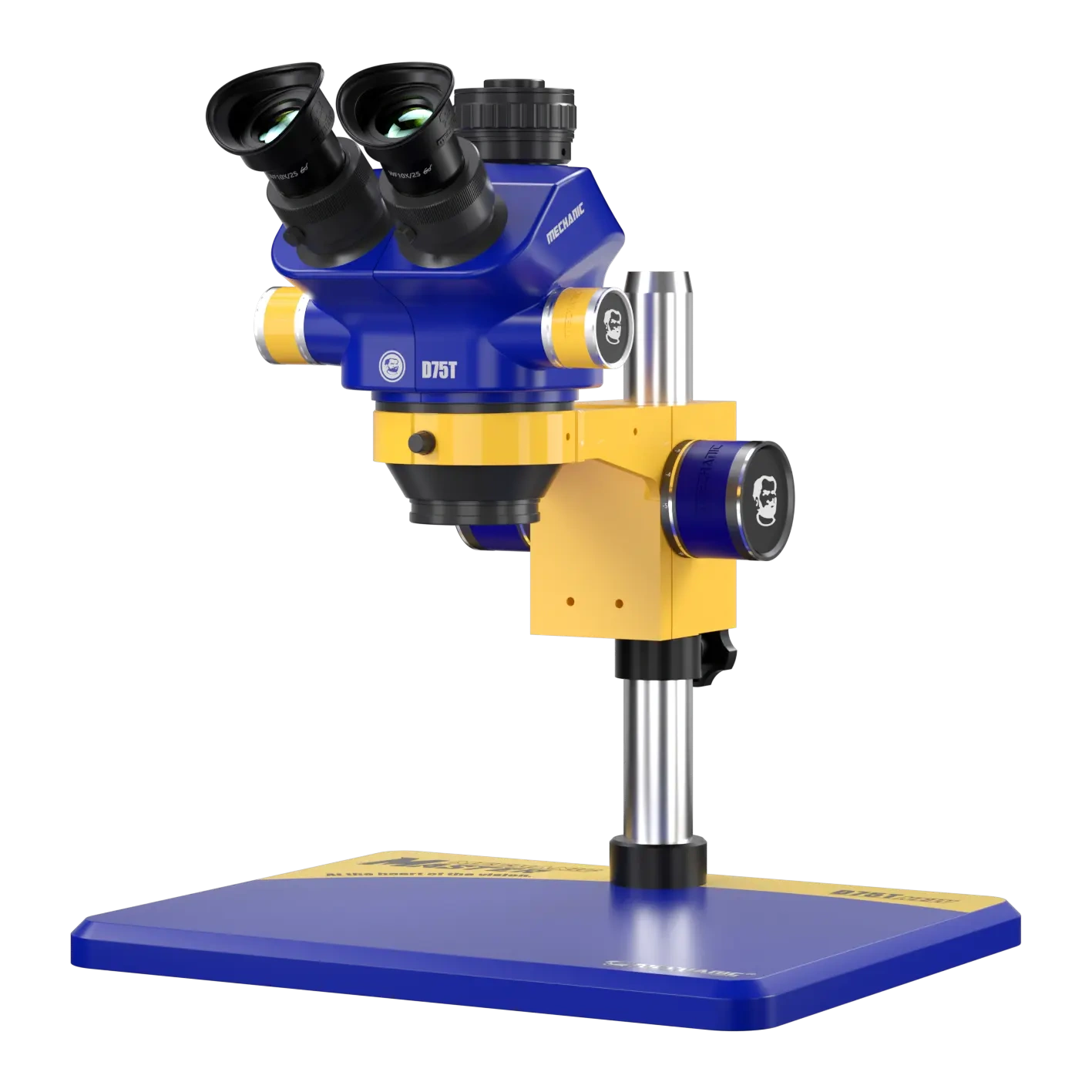

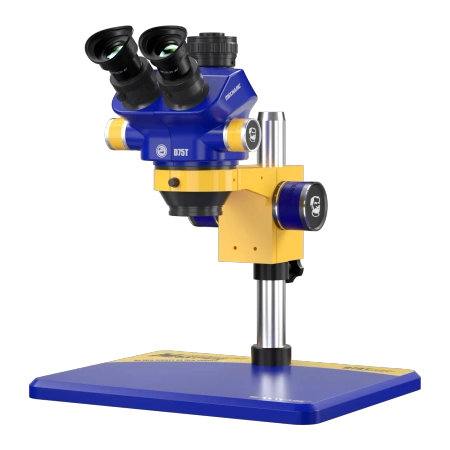

Mikroskop stereo Mechanic D75T-B11 to trzy-okularowy mikroskop stereoskopowy przeznaczony do precyzyjnej obserwacji przestrzennej w pracy z drobnymi elementami elektronicznymi. Konstrukcja trinokularna umożliwia jednoczesną obserwację obrazu oraz podłączenie kamery przez standardowy adapter C-mount (CTV 2/5) , co pozwala na dokumentowanie pracy lub wyświetlanie obrazu na monitorze.

Zastosowany zoom optyczny 0,7×–5× zapewnia płynną zmianę powiększenia bez utraty ostrości. W zależności od użytych okularów i soczewek pomocniczych, mikroskop oferuje szeroki zakres powiększeń od 3,5× aż do 200× , co pozwala dopasować konfigurację zarówno do prac montażowych, jak i szczegółowej inspekcji elementów SMD, PCB czy złączy.

Model D75T-B11 wyposażony jest w solidną podstawę kolumnową B11 z regulacją wysokości oraz ramię z precyzyjną regulacją ostrości , co zapewnia stabilność i komfort podczas długotrwałej pracy. Odległość robocza 100 mm w standardowej konfiguracji umożliwia swobodne operowanie narzędziami pod obiektywem.

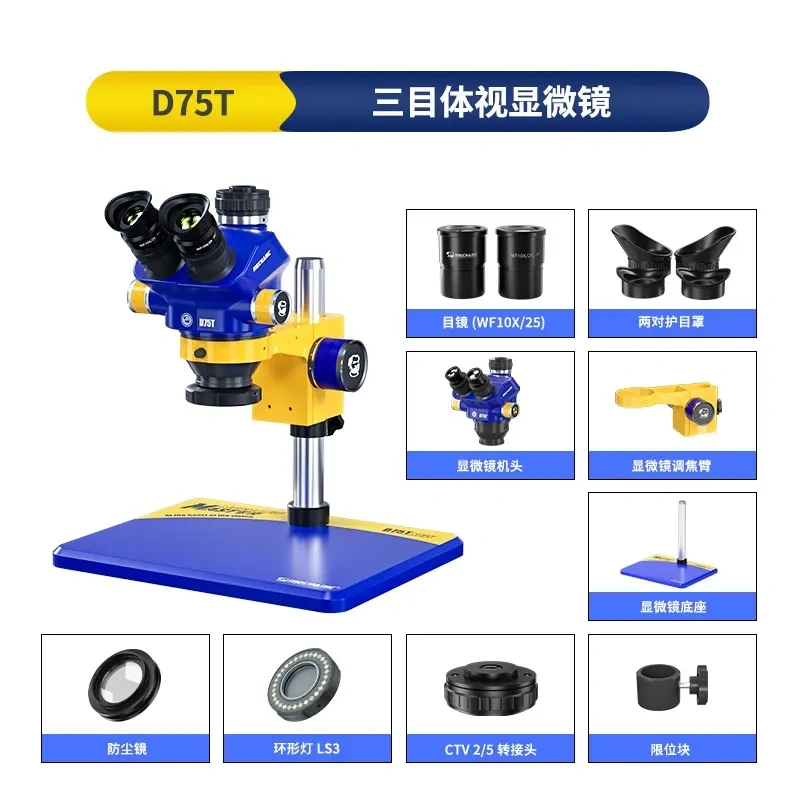

W zestawie znajdują się okulary WF10×/25 , gumowe osłony oczu, osłona przeciwpyłowa obiektywu , pierścieniowa lampa LED LS3 , ogranicznik wysokości oraz komplet elementów montażowych.

Specyfikacja techniczna

• Typ mikroskopu: stereo, trinokularny
• Głowica obserwacyjna:
  • kąt obserwacji 45°
  • regulowany rozstaw okularów: 54–76 mm
  • obrót głowicy: 360°
• Obiektyw zmiennoogniskowy (zoom): 0,7×–5×
• Zakres powiększeń (w zależności od konfiguracji):
  • standardowo: 7×–50×
  • maksymalnie (z soczewkami pomocniczymi): do 200×
• Okulary w zestawie: WF10×/25
• Opcjonalne okulary: 10×/22 mm, 15×/15 mm, 20×/10 mm
• Soczewki pomocnicze (opcjonalne): 0,5× / 0,7× / 1× / 1,5× / 2×
• Odległość robocza: 100 mm (standard)
• Adapter kamery: CTV 2/5 (C-mount)
• Oświetlenie: pierścieniowa lampa LED LS3 (opcjonalna w konfiguracji)
• Podstawa: B11 – płaska, kolumnowa
• Wysokość kolumny: 280 mm
• Wymiary podstawy: 200 × 273 mm
• Zakres regulacji ostrości: precyzyjna regulacja ręczna

Praktyczne porady

• Dobór soczewki pomocniczej pozwala zoptymalizować kompromis między powiększeniem a odległością roboczą – do lutowania wygodniejsza będzie soczewka 0,5× lub 0,7×.
• Adapter trinokularny umożliwia stałe podłączenie kamery bez konieczności zdejmowania okularów – idealne rozwiązanie do dokumentacji i pracy zespołowej.
• Pierścieniowe oświetlenie LED zapewnia równomierne światło bez cieni, co znacząco poprawia widoczność struktury ścieżek PCB.
• Ogranicznik wysokości chroni obiektyw przed przypadkowym uderzeniem w płytkę lub narzędzie.

Jak działa mikroskop stereo?

Mikroskop stereoskopowy tworzy dwa niezależne tory optyczne , dzięki czemu każde oko widzi obraz pod nieco innym kątem. Efektem jest realny obraz przestrzenny (3D) , który znacząco poprawia orientację w przestrzeni podczas precyzyjnych prac manualnych.

W przeciwieństwie do mikroskopów biologicznych, mikroskopy stereo oferują dużą odległość roboczą i mniejsze powiększenia , co czyni je idealnymi do pracy z elementami mechanicznymi i elektronicznymi.
