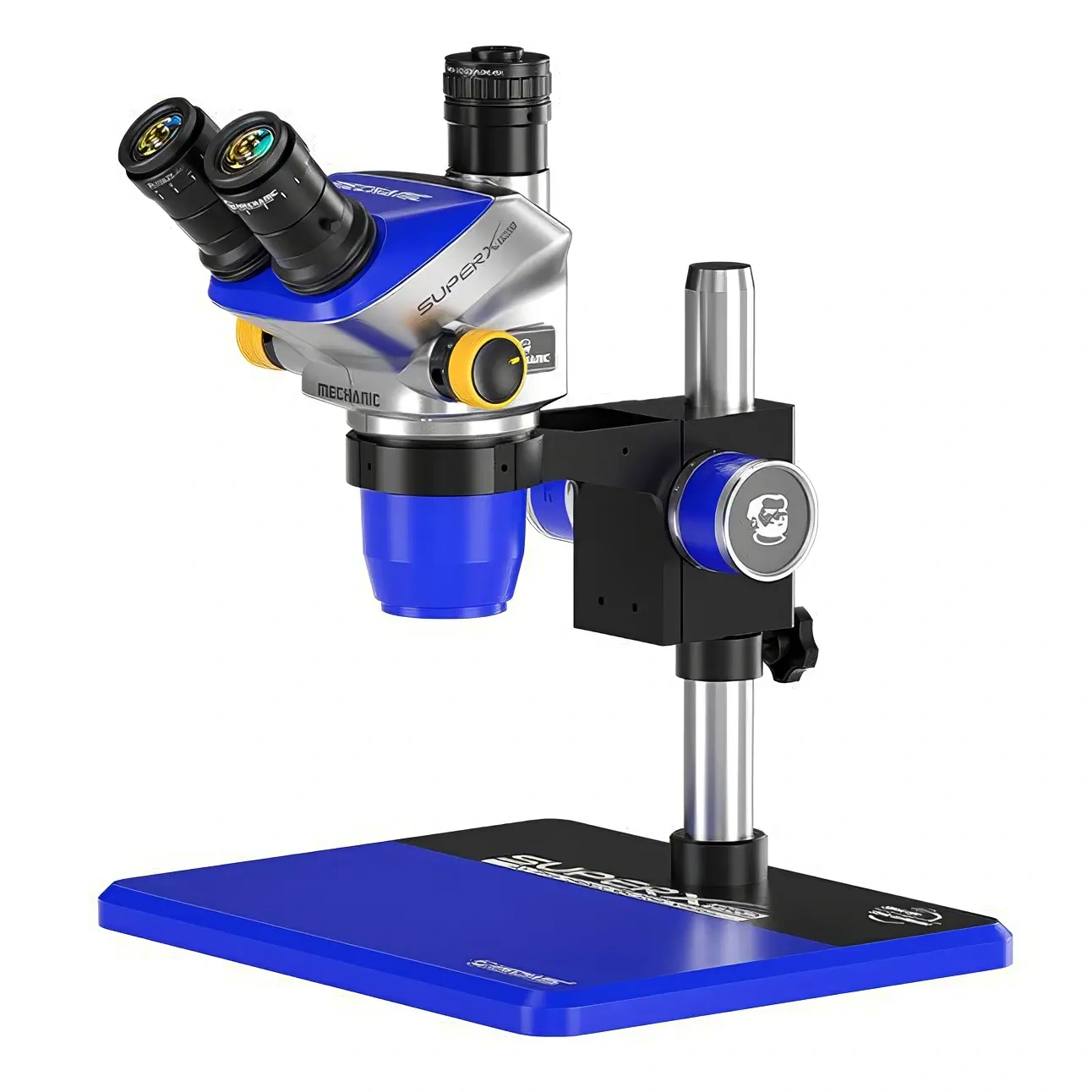

Mechanic SUPER X PRO-B11 to trzy-okularowy mikroskop stereoskopowy klasy zaawansowanej, zaprojektowany do pracy w serwisach elektroniki oraz przy precyzyjnej inspekcji elementów SMD i PCB. Konstrukcja trinokularna umożliwia jednoczesną obserwację w okularach oraz podłączenie kamery przez standardowy interfejs C-mount, bez ingerencji w tor optyczny.

Zastosowany obiektyw zmiennoogniskowy 0,67×–4,5× zapewnia płynną regulację powiększenia, a współczynnik zoomu 1:6,7 pozwala wygodnie przechodzić od szerokiego pola widzenia do szczegółowej analizy detali. W standardowej konfiguracji mikroskop oferuje duże pole widzenia, zoptymalizowane pod komfort długotrwałej pracy.

Mikroskop wyposażono w okulary PL10×/22 mm, które zapewniają płaskie pole obrazu i wysoką ostrość na całej powierzchni widzenia. Głowica obserwacyjna nachylona pod kątem 45°, z regulacją rozstawu źrenic w zakresie 52–76 mm, gwarantuje ergonomiczną pozycję pracy. Wbudowany mechanizm blokady powiększenia oraz ogranicznik wysokości zwiększają bezpieczeństwo użytkowania.

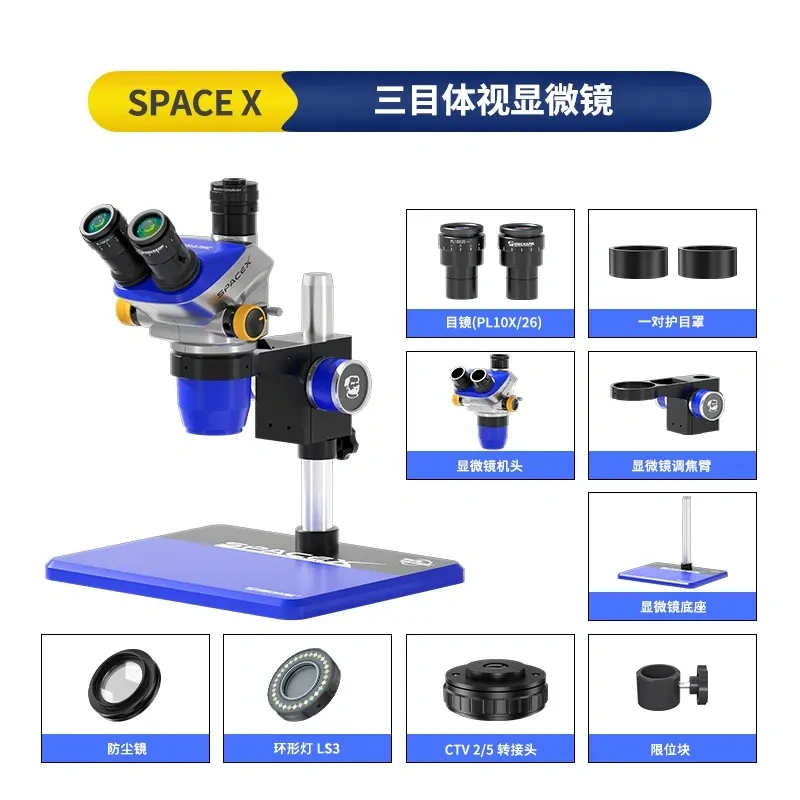

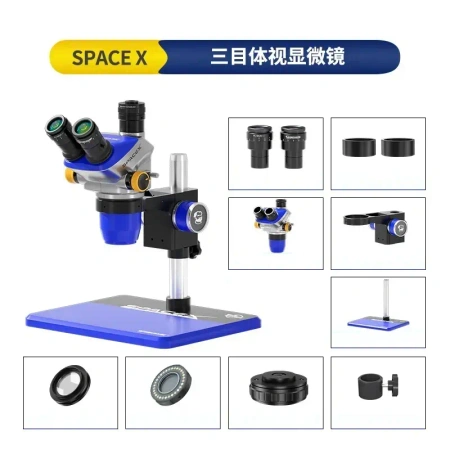

Całość osadzona jest na stabilnej podstawie kolumnowej B11, zapewniającej wysoką sztywność i odporność na drgania. Standardowa odległość robocza 110 mm umożliwia swobodne operowanie narzędziami pod obiektywem. W zestawie znajduje się pierścieniowa lampa LED LS3, adapter CTV 2/5, osłona przeciwpyłowa oraz komplet elementów montażowych.

Specyfikacja techniczna

• Typ mikroskopu: stereo, trinokularny
• Model: SUPER X PRO-B11
• Obiektyw (zoom): 0,67× – 4,5×
• Współczynnik zoomu: 1 : 6,7
• Głowica obserwacyjna:
  • kąt nachylenia: 45°
  • regulacja rozstawu źrenic: 52–76 mm
  • blokada powiększenia i ogranicznik wysokości
• Okulary w zestawie: PL10×/22 mm
• Opcjonalne okulary: WF10×/22 mm, WF15×/15 mm, WF20×/10 mm, WF25×/9 mm, WF30×/8 mm
• Soczewki pomocnicze (opcjonalne):
  • 0,3× / 287 mm
  • 0,4× / 217 mm
  • 0,5× / 177 mm
  • 0,75× / 120 mm
  • 1,5× / 47 mm
  • 2× / 26 mm
• Odległość robocza: 110 mm
• Interfejs kamery: C-mount
• Adapter kamery: CTV 2/5
• Oświetlenie: pierścieniowe LED LS3
• Podstawa: B11 – kolumnowa, płaska
• Wymiary zewnętrzne: 300 × 240 × 300 mm

Praktyczne wskazówki

• Okulary PL10×/22 zapewniają równomierną ostrość aż do krawędzi pola widzenia, co jest szczególnie przydatne przy inspekcji dużych obszarów PCB.
• Soczewki pomocnicze pozwalają precyzyjnie dobrać kompromis między powiększeniem a odległością roboczą – do lutowania najczęściej wybierane są 0,5× lub 0,75×.
• Blokada powiększenia zapobiega przypadkowej zmianie ustawień podczas pracy z gorącym grotem lub narzędziami mechanicznymi.
• Stabilna podstawa B11 minimalizuje drgania obrazu przy wyższych powiększeniach.

Trochę teorii – płaskie pole widzenia (PL)

Okulary typu PL (Plan) korygują krzywiznę pola obrazu, dzięki czemu ostrość jest zachowana zarówno w centrum, jak i na krawędziach.

W praktyce oznacza to mniejsze zmęczenie wzroku, lepszą ocenę geometrii elementów oraz większą precyzję przy długotrwałej pracy pod mikroskopem.
