Mikroskop trzy-okularowy stereo MIC3-B11 Mechanic

Mikroskop trzy-okularowy stereo MIC3-B11 Mechanic

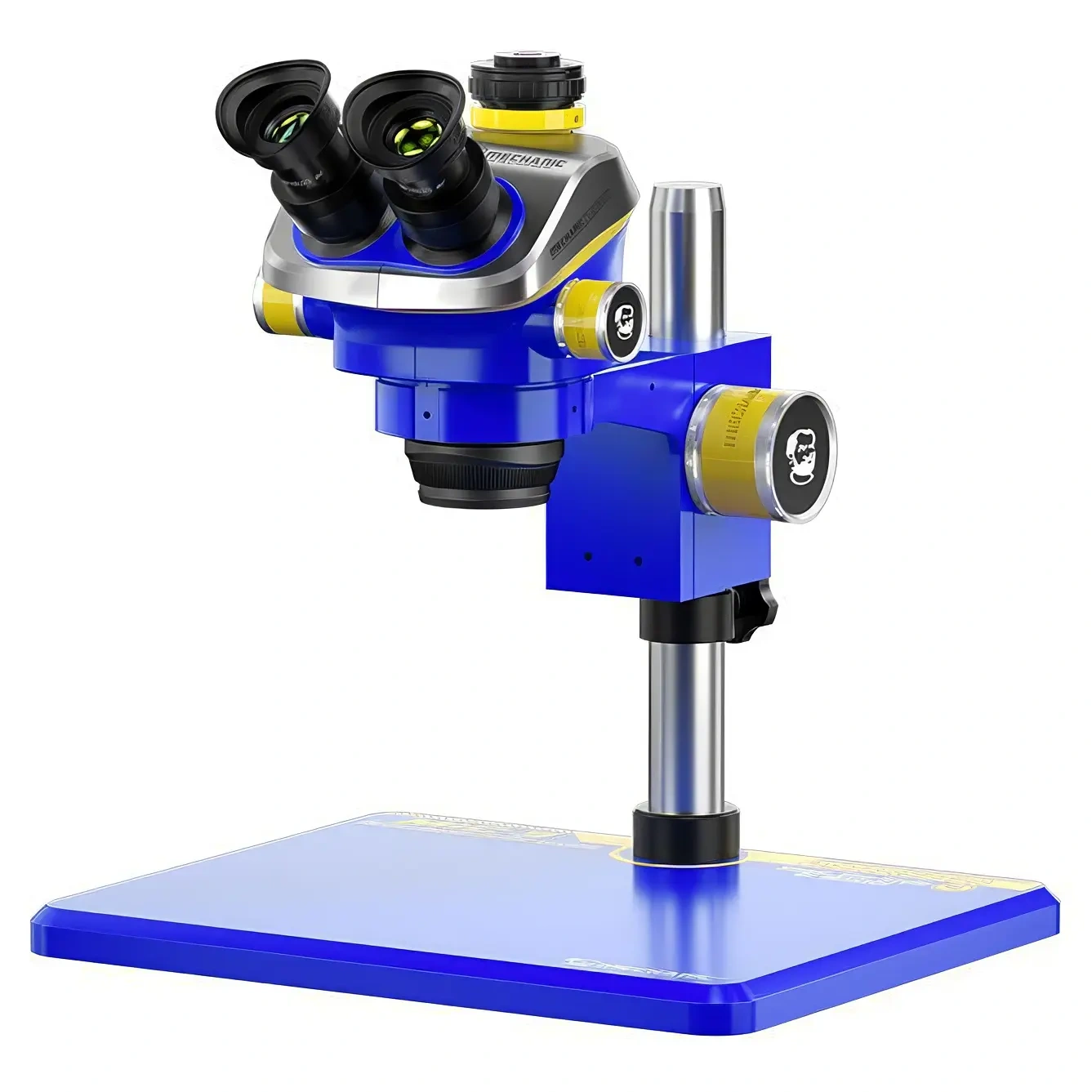

Mechanic MIC3-B11 to trzy-okularowy mikroskop stereoskopowy przeznaczony do precyzyjnej obserwacji przestrzennej drobnych elementów elektronicznych i mechanicznych. Konstrukcja trinokularna umożliwia jednoczesną pracę z obrazem w okularach oraz podłączenie kamery przez interfejs C-mount, co pozwala na rejestrację obrazu lub jego wyświetlanie na monitorze.

Mikroskop wykorzystuje obiektyw zmiennoogniskowy o zakresie 0,7×–5×, co w standardowej konfiguracji zapewnia powiększenie 7×–50×. Dzięki możliwości stosowania soczewek pomocniczych (0,5× / 0,75× / 1× / 1,5× / 2×) oraz różnych okularów, zakres powiększeń można rozszerzyć nawet do 270×, zachowując ciągłą regulację zoomu.

Głowica obserwacyjna nachylona pod kątem 45°, z możliwością pełnego obrotu 360° oraz regulacją rozstawu okularów w zakresie 54–76 mm, zapewnia ergonomiczne warunki pracy. Standardowa odległość robocza 100 mm umożliwia wygodne operowanie narzędziami pod obiektywem.

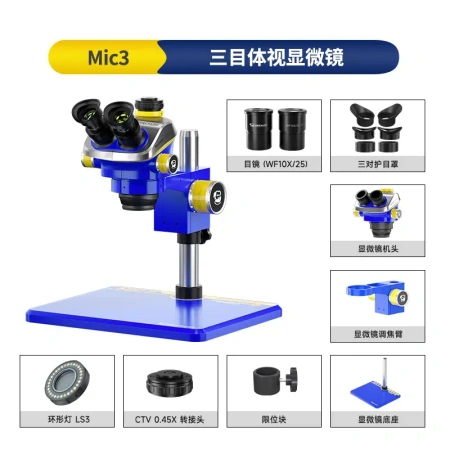

Zestaw oparty jest na stabilnej podstawie kolumnowej B11 z płaską płytą roboczą i regulacją wysokości. W komplecie znajdują się okulary WF10×/25, gumowe osłony oczu, pierścieniowe oświetlenie LED LS3, osłona przeciwpyłowa, adapter CTV 0.45×, ogranicznik wysokości oraz komplet elementów montażowych.

Specyfikacja techniczna

• Typ mikroskopu: stereo, trinokularny
• Model: MIC3-B11
• Głowica obserwacyjna:
  • kąt nachylenia: 45°
  • obrót: 360°
  • regulacja rozstawu okularów: 54–76 mm
• Obiektyw (zoom): 0,7×–5×
• Zakres powiększeń:
  • standardowo: 7×–50×
  • rozszerzony (z akcesoriami): do 270×
• Okulary w zestawie: WF10×/25
• Opcjonalne okulary: 10×/22 mm, 15×/15 mm, 20×/10 mm
• Soczewki pomocnicze (opcjonalne): 0,5× / 0,75× / 1× / 1,5× / 2×
• Odległość robocza: 100 mm
• Interfejs kamery: C-mount
• Adapter kamery: CTV 0.45×
• Oświetlenie: pierścieniowe LED LS3 (regulowane)
• Podstawa: B11 – kolumnowa, płaska
• Wysokość kolumny: 280 mm
• Wymiary podstawy: 200 × 273 mm
• Regulacja ostrości: ręczna, precyzyjna

Praktyczne wskazówki

• Soczewka 0,5× lub 0,75× zwiększa pole widzenia i komfort pracy przy lutowaniu oraz montażu elementów SMD.
• Adapter CTV 0.45× pozwala uzyskać lepsze dopasowanie pola widzenia kamery do obrazu widzianego w okularach.
• Pierścieniowe oświetlenie LED zapewnia równomierne światło bez ostrych cieni, co ułatwia kontrolę jakości połączeń lutowanych.
• Ogranicznik wysokości chroni obiektyw przed przypadkowym kontaktem z płytką lub narzędziem.

Trochę teorii – stereoskopia w praktyce

Mikroskop stereo tworzy dwa niezależne tory optyczne, dzięki czemu obserwator widzi obraz w naturalnym układzie przestrzennym (3D). Pozwala to lepiej ocenić wysokość elementów, położenie wyprowadzeń i głębię pola.

W porównaniu do mikroskopów biologicznych, mikroskopy stereoskopowe oferują większą odległość roboczą, szersze pole widzenia oraz niższe powiększenia, co jest kluczowe w precyzyjnych pracach manualnych.
