Mikroskop 4K HDMI do lutowania SMD, serwisu elektroniki i kontroli PCB, ekran IPS 7″ – Andonstar AD407PRO

Mikroskop cyfrowy 7" AD407PRO ANDONSTAR – precyzyjna obserwacja elektroniki w jakości 2160P

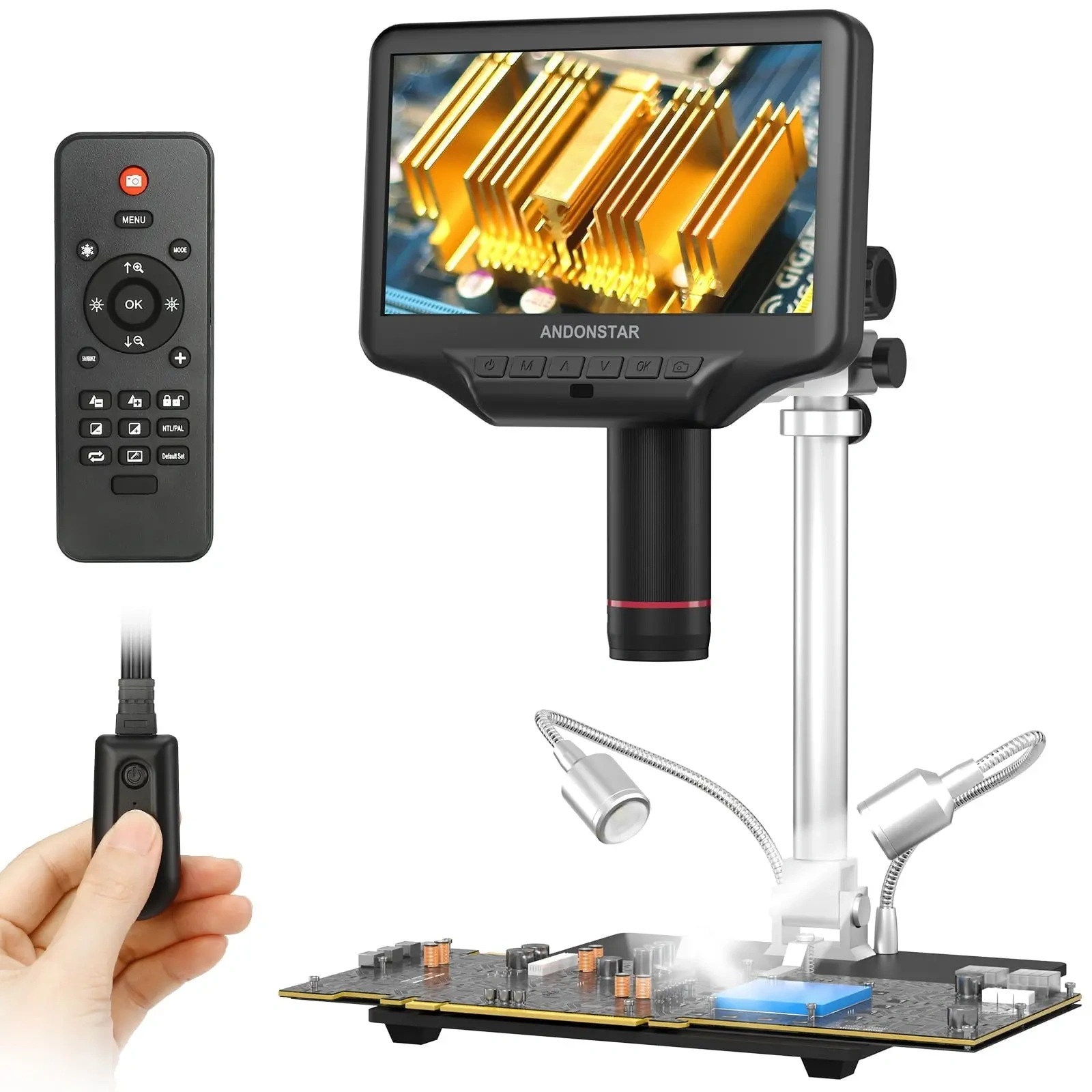

Mikroskop cyfrowy Andonstar AD407PRO to zaawansowane narzędzie diagnostyczne przeznaczone do precyzyjnej pracy z elektroniką, lutowania SMD, kontroli PCB oraz serwisu urządzeń elektronicznych. Urządzenie łączy wysokiej jakości kamerę cyfrową, duży 7-calowy ekran IPS oraz stabilną metalową konstrukcję statywu, dzięki czemu praca z mikroskopem jest wygodna i bardzo dokładna.

Zastosowany 4-megapikselowy sensor HD pozwala uzyskać obraz w rozdzielczości UHD 2880×2160, co umożliwia szczegółową obserwację ścieżek PCB, padów lutowniczych, elementów SMD czy mikropęknięć na płytkach drukowanych. Wysoka płynność obrazu – do 120 klatek na sekundę w trybie HD – zapewnia komfort podczas manipulacji lutownicą, pęsetą lub narzędziami serwisowymi.

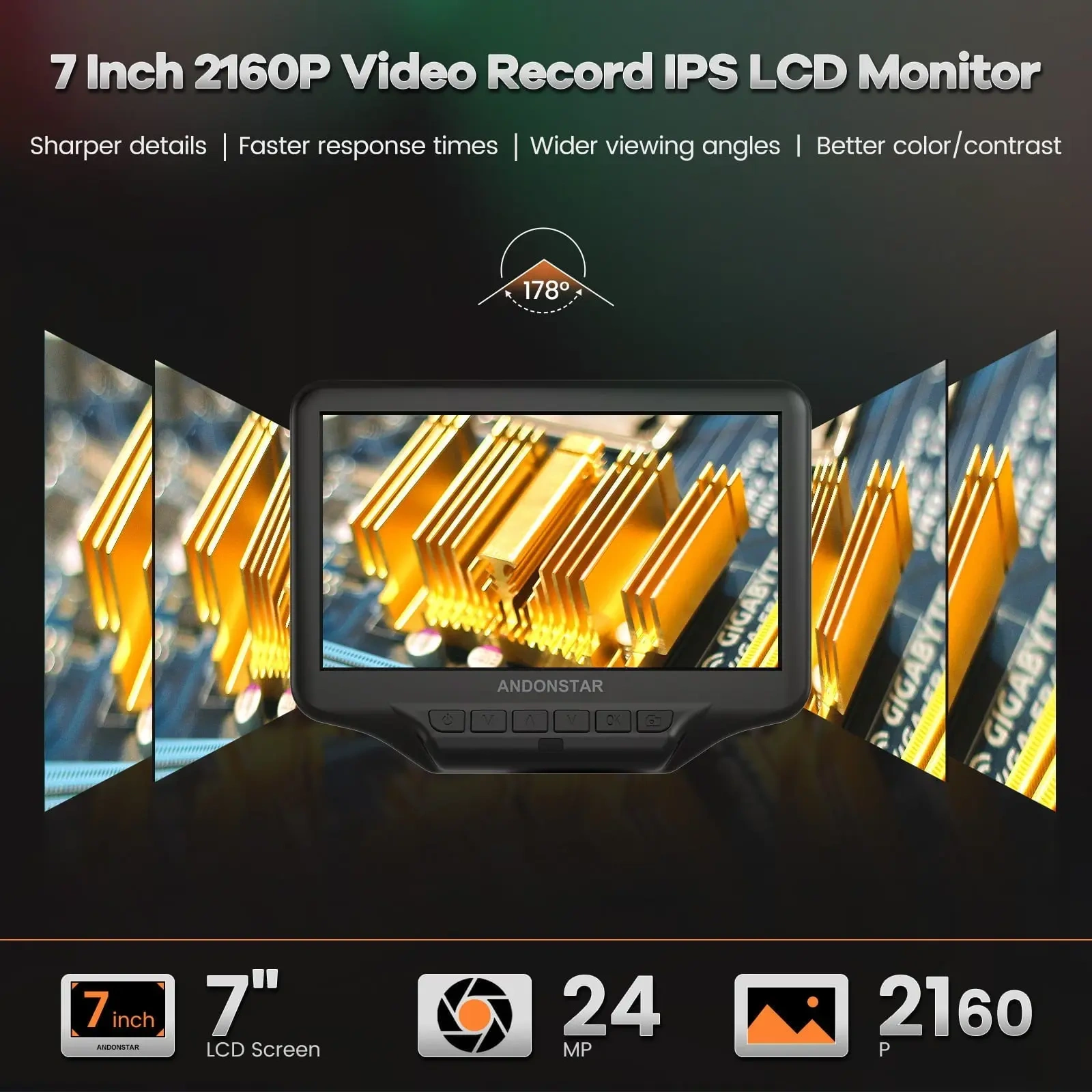

Mikroskop oferuje powiększenie do 270× (przy podłączeniu do dużego monitora HDMI), co pozwala dokładnie analizować nawet bardzo drobne struktury elektroniczne. Wbudowany 7-calowy wyświetlacz IPS o szerokim kącie widzenia 178° gwarantuje czytelny obraz niezależnie od pozycji użytkownika.

Dzięki możliwości nagrywania wideo w jakości 4K oraz wykonywania zdjęć do 4032×3024 px, mikroskop sprawdza się również jako narzędzie dokumentacyjne – np. podczas analizy usterek, prowadzenia szkoleń czy tworzenia materiałów edukacyjnych.

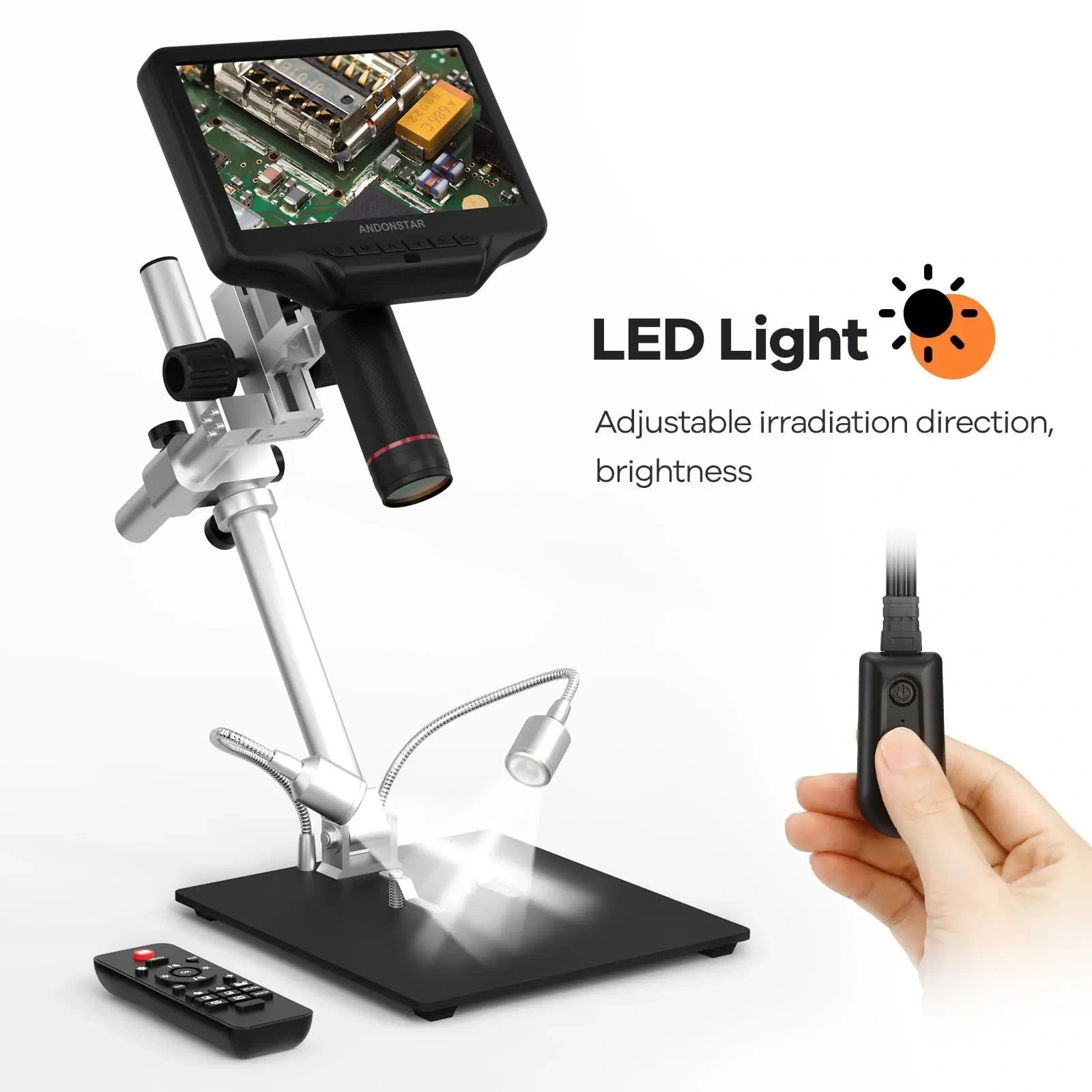

Solidny statyw z metalową podstawą zapewnia stabilność podczas pracy, a regulowane oświetlenie LED na elastycznych ramionach pozwala precyzyjnie doświetlić obserwowany obiekt.

Urządzenie obsługuje zapis materiałów na kartę micro-SD do 64 GB, co umożliwia wygodne archiwizowanie zdjęć i filmów bez konieczności używania komputera.

Specyfikacja techniczna

• Model: Andonstar AD407PRO
• Typ urządzenia: mikroskop cyfrowy do elektroniki / mikroskop warsztatowy
• Sensor obrazu: 4 MP HD
• Ekran: 7 cali IPS LCD
• Kąt widzenia ekranu: 178°
• Maksymalna rozdzielczość wideo:
• UHD 2880 × 2160 – 24 FPS
• FHD 1920 × 1080 – 60 / 30 FPS
• HD 1280 × 720 – do 120 FPS
• Format wideo: MP4
• Rozdzielczość zdjęć: maks. 4032 × 3024 (12 MP)
• Format zdjęć: JPG
• Maksymalne powiększenie: do 270× (z monitorem HDMI 27")
• Minimalna odległość ostrzenia: ok. 5 cm
• Oświetlenie: regulowane lampy LED
• Zapis danych: karta micro-SD do 64 GB (brak w zestawie)
• Zasilanie: 5 V DC
• Wyjście wideo: HDMI
• Wymiary statywu: 20 × 18 × 32 cm
• Wymiary opakowania: 30 × 26 × 15 cm

Praktyczne wskazówki

Ustawienie oświetlenia LED
Podczas pracy z błyszczącymi powierzchniami PCB warto ustawić oświetlenie pod kątem, zamiast świecić bezpośrednio z góry. Redukuje to refleksy i poprawia widoczność ścieżek oraz spoiwa lutowniczego.

Odpowiednia wysokość robocza
Największą wygodę przy lutowaniu uzyskuje się przy odległości roboczej 8–12 cm, ponieważ pozostaje wtedy wystarczająco dużo miejsca na manipulowanie lutownicą i narzędziami.

Nagrywanie procesu lutowania
Funkcja nagrywania wideo pozwala analizować błędy lutownicze lub dokumentować naprawy. To szczególnie przydatne w serwisach elektroniki oraz podczas szkoleń.

Podłączenie do dużego monitora
Podłączenie mikroskopu przez HDMI do monitora 24–27 cali znacząco zwiększa komfort pracy i pozwala wykorzystać maksymalne powiększenie.

Trochę teorii

Współczesna elektronika wykorzystuje elementy montowane w technologii SMD (Surface Mount Device). Typowe obudowy takich komponentów mogą mieć rozmiary nawet 0402 lub 0201, czyli odpowiednio około 1,0 × 0,5 mm oraz 0,6 × 0,3 mm.

Przy takich wymiarach kontrola jakości lutowania gołym okiem jest praktycznie niemożliwa. Mikroskop cyfrowy do elektroniki pozwala:

• sprawdzić poprawność połączeń lutowniczych
• wykryć zwarcia między padami
• analizować mikropęknięcia ścieżek PCB
• kontrolować jakość elementów BGA i QFN

Dodatkowo duże powiększenie i wysoka rozdzielczość obrazu pomagają w precyzyjnym ustawianiu elementów przed lutowaniem, co znacząco zwiększa skuteczność montażu.

W praktyce mikroskopy cyfrowe stały się standardowym wyposażeniem warsztatów elektronicznych, serwisów komputerowych, laboratoriów oraz pracowni prototypowych.
