Narzędzia do światłowodów

Narzędzia do światłowodów – testery, mierniki OPM, VFL i OTDR

Narzędzia do światłowodów do montażu, pomiarów i diagnostyki torów optycznych służą do przygotowania włókien, kontroli połączeń, pomiaru mocy optycznej, lokalizacji uszkodzeń i analizy tras światłowodowych. W tej kategorii znajdziesz stripery do włókien, mierniki mocy optycznej OPM, źródła światła, wizualne lokalizatory uszkodzeń VFL, testery LAN i światłowodów oraz reflektometry OTDR.

Dobór narzędzia zależy od rodzaju pracy. Innego wyposażenia wymaga przygotowanie włókna do spawania lub montażu złącza, innego pomiar tłumienia, a jeszcze innego lokalizacja przerwy na długiej trasie. W ofercie dostępne są m.in. testery światłowodów NOYAFA, narzędzia światłowodowe Pro’sKit oraz aparatura pomiarowa UNI-T. Pozostałe mierniki i testery znajdziesz także w kategorii aparatura pomiarowa.

Jakie narzędzia są potrzebne do pracy ze światłowodami?

Podstawowy zestaw narzędzi do światłowodów powinien obejmować narzędzia do przygotowania włókna oraz przyrząd do sprawdzenia wykonanego toru. Przy prostych pracach wystarczy stripper i lokalizator VFL. Przy uruchamianiu instalacji potrzebny będzie miernik mocy optycznej oraz źródło światła, a do diagnostyki dłuższych tras — reflektometr OTDR.

• stripper do światłowodów – do zdejmowania powłok i przygotowania włókna,
• miernik mocy optycznej OPM – do kontroli poziomu sygnału w torze,
• źródło światła optycznego – do pomiaru strat razem z miernikiem mocy,
• lokalizator uszkodzeń VFL – do szybkiego wykrywania przerw, zagięć i błędów połączeń,
• tester LAN i światłowodów – do sieci hybrydowych miedź/światłowód,
• reflektometr OTDR – do lokalizacji zdarzeń i uszkodzeń na trasie optycznej.

Strippery i narzędzia ręczne do przygotowania włókna

Ściągacz izolacji do światłowodów pozwala usuwać kolejne warstwy kabla i odsłaniać włókno bez uszkodzenia jego szklanej struktury. Prawidłowe przygotowanie włókna ma znaczenie przed cięciem, spawaniem, czyszczeniem oraz montażem złącza.

Przykładem narzędzia do takich prac jest ściągacz do światłowodów 5w1 Pro’sKit CP-328 do włókien 125–3000 µm. Wielostopniowa konstrukcja ułatwia pracę z różnymi warstwami przewodu światłowodowego, ale nadal trzeba dobrać właściwy otwór roboczy do konkretnej średnicy.

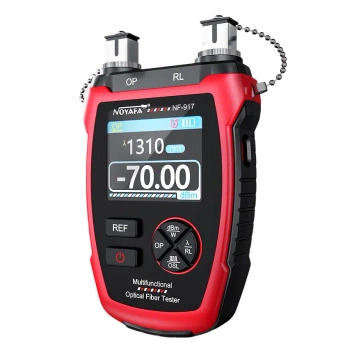

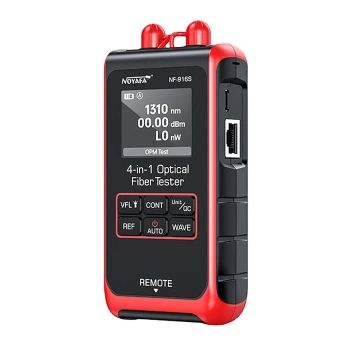

Mierniki mocy optycznej OPM i pomiar tłumienia

Miernik mocy optycznej OPM mierzy poziom sygnału przesyłanego przez światłowód. Wynik pozwala ocenić, czy sygnał docierający do odbiornika mieści się w wymaganym budżecie mocy. Do pomiaru strat toru potrzebne jest także źródło światła o odpowiedniej długości fali.

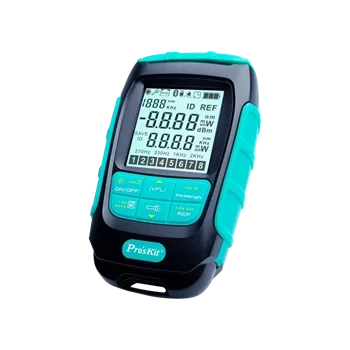

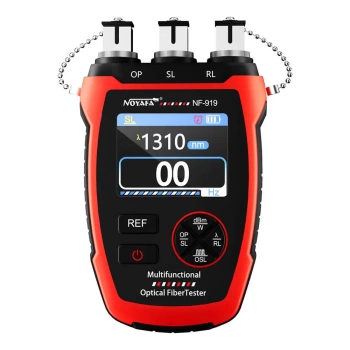

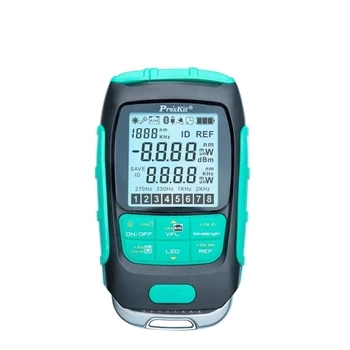

miernik mocy optycznej światłowodów Pro’sKit MT-7616 obsługuje popularne długości fal stosowane w telekomunikacji i może służyć do pomiaru poziomu sygnału w instalacjach światłowodowych. Jeżeli potrzebne jest urządzenie łączące kilka funkcji, warto zwrócić uwagę na wielofunkcyjny tester światłowodów NOYAFA NF-919 z OPM, źródłem światła i VFL.

VFL – szybka lokalizacja przerw i zagięć

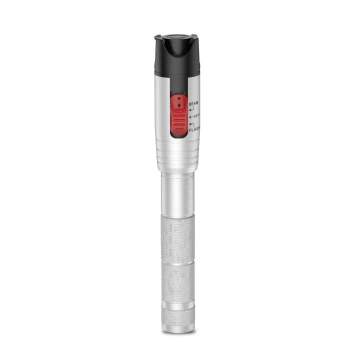

Wizualny lokalizator uszkodzeń VFL do światłowodów wprowadza do włókna widzialne czerwone światło. Pozwala szybko wykryć przerwy, mocne zagięcia, błędy połączeń i uszkodzenia widoczne na krótszych odcinkach, w patchcordach, przełącznicach i punktach połączeniowych.

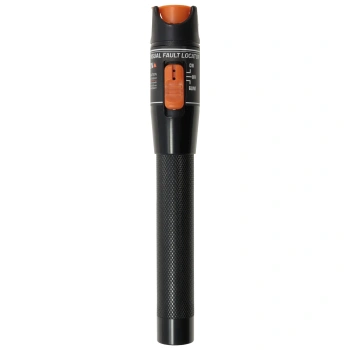

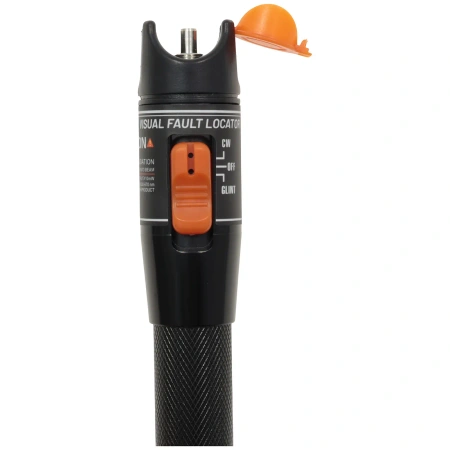

Do takich zadań służy m.in. lokalizator uszkodzeń światłowodów NOYAFA NF-902. VFL nie zastępuje reflektometru OTDR ani pełnego pomiaru tłumienia, ale jest szybkim i wygodnym narzędziem do podstawowej diagnostyki toru optycznego.

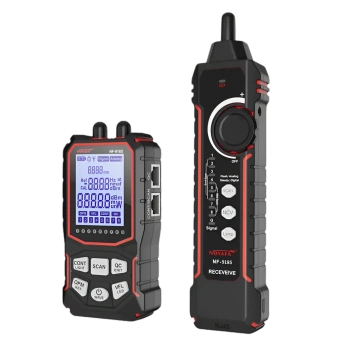

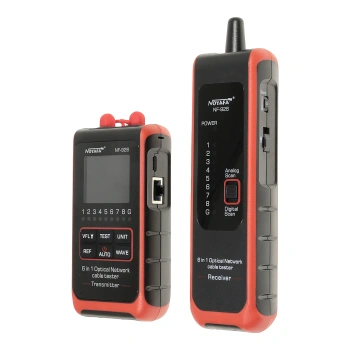

Testery LAN i światłowodów

W instalacjach teleinformatycznych często trzeba diagnozować jednocześnie przewody Ethernet i światłowody. Tester LAN i światłowodów do sieci hybrydowych pozwala ograniczyć liczbę osobnych przyrządów, szczególnie przy montażu okablowania strukturalnego, lokalizacji przewodów, sprawdzaniu PoE oraz kontroli toru optycznego.

Przykładem takiego rozwiązania jest tester kabli sieciowych LAN i światłowodów 9w1 NOYAFA NF-8508 z PoE, VFL i OPM. To przyrząd dla instalatorów obsługujących zarówno okablowanie miedziane, jak i światłowodowe.

Reflektometry OTDR do zaawansowanej diagnostyki

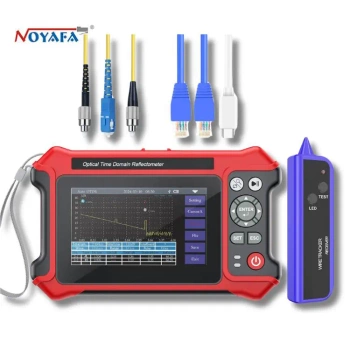

Reflektometr OTDR do diagnostyki światłowodów analizuje światło odbite i rozproszone w torze. Pozwala wskazać odległość do złącza, spawu, zagięcia, końca włókna lub miejsca uszkodzenia. W przeciwieństwie do VFL nie wymaga, aby miejsce usterki było widoczne z zewnątrz.

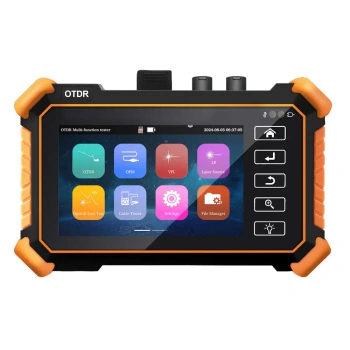

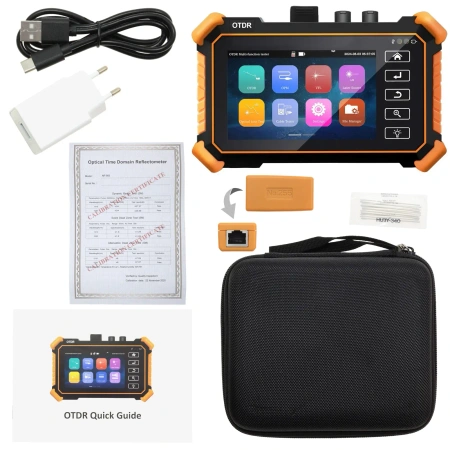

Do bardziej zaawansowanej diagnostyki przeznaczony jest wielofunkcyjny tester OTDR 12w1 NOYAFA NF-983 do światłowodów i sieci Ethernet. OTDR jest przydatny wtedy, gdy trzeba nie tylko stwierdzić obecność straty, ale również ustalić, gdzie dokładnie występuje zdarzenie wzdłuż trasy.

Jak wybrać narzędzia do światłowodów?

Wybór zacznij od określenia, czy wykonujesz montaż, pomiar, lokalizację usterki czy pełną diagnostykę trasy. Do przygotowania włókna potrzebny jest stripper. Do pomiaru poziomu sygnału — OPM. Do pomiaru tłumienia — OPM i źródło światła. Do szybkiego wykrycia przerwy — VFL. Do analizy trasy i odległości do zdarzeń — OTDR.

Narzędzia do światłowodów dla instalatora FTTH powinny być dobrane do całego procesu pracy: przygotowania włókna, czyszczenia, zakończenia, pomiaru i dokumentowania wyniku. Przy pracy terenowej znaczenie mają również czas pracy akumulatora, czytelność wyświetlacza, odporność obudowy, typ złączy oraz obsługiwane długości fal.

Bezpieczna praca ze światłowodami

Promieniowanie przesyłane we włóknie może być niewidoczne, dlatego nie wolno patrzeć bezpośrednio w czoło złącza ani w koniec przewodu. Stan toru należy sprawdzać przeznaczonym do tego miernikiem lub detektorem, a nie wzrokiem.

Odcięte fragmenty włókna szklanego są bardzo cienkie i ostre. Powinny być odkładane do zamkniętego pojemnika przeznaczonego na odpady światłowodowe. Przy używaniu lokalizatora VFL trzeba zachować zasady bezpieczeństwa pracy z laserem i nie kierować wiązki w stronę oczu.
