Tester 12w1 OTDR Noyafa NF-983

Noyafa NF-983 – Wielofunkcyjny Tester OTDR do Diagnostyki Światłowodów i Kabli Sieciowych

Kompleksowa diagnostyka linii światłowodowych i miedzianych w jednym urządzeniu

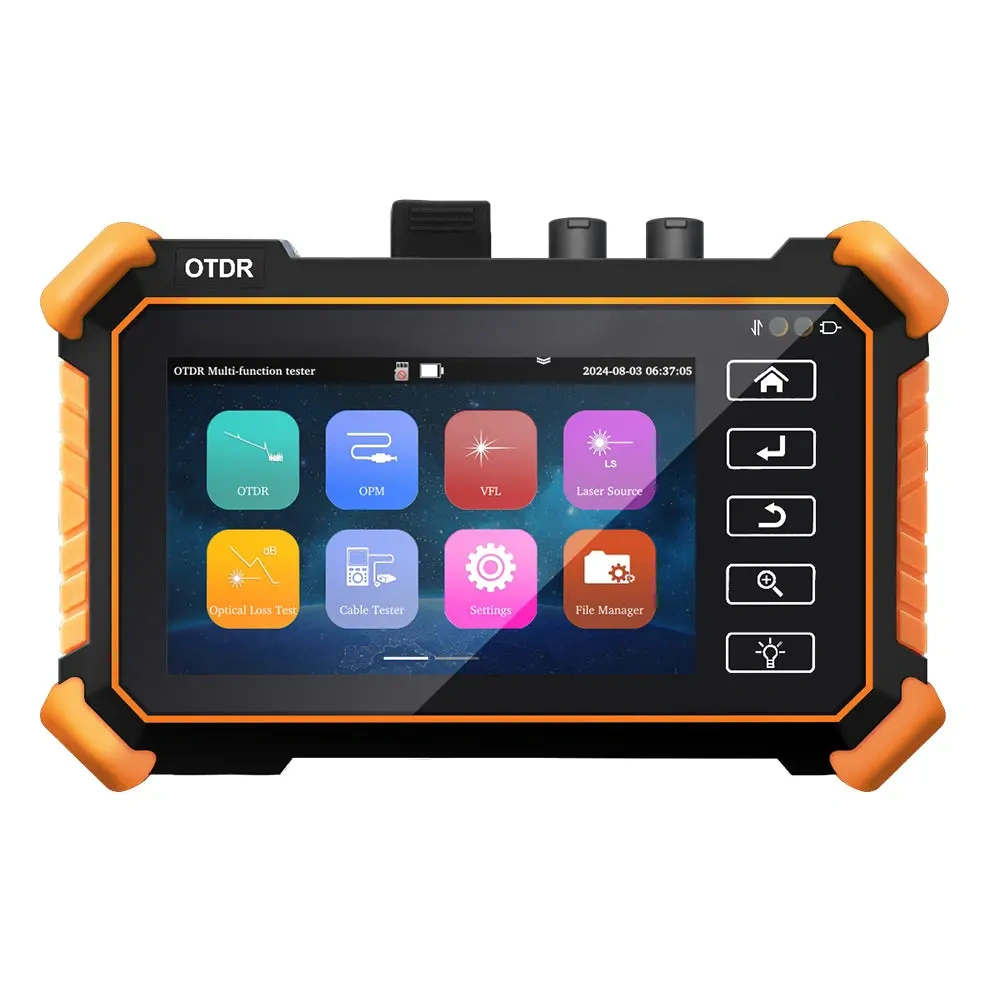

Urządzenie służy do szybkiej i precyzyjnej weryfikacji stanu łączy światłowodowych oraz kabli UTP w infrastrukturze sieciowej. Noyafa NF-983 to kompaktowy tester OTDR, który integruje w sobie funkcje analizatora światłowodowego, miernika mocy optycznej (OPM), lokalizatora uszkodzeń (VFL) oraz testera kabli Ethernet. Centralnym elementem urządzenia jest 4-calowy ekran dotykowy IPS o rozdzielczości 800x480, który umożliwia czytelne wyświetlanie wyników pomiarów nawet w trudnych warunkach świetlnych.

Tester obsługuje dwa kluczowe zakresy długości fali: 1310 nm i 1550 nm, co pozwala na przeprowadzanie kompleksowych testów zarówno w sieciach LAN, jak i WAN. Funkcja Auto OTDR automatycznie dobiera parametry pomiaru (szerokość impulsu, czas pomiaru), skracając czas testowania do 5 sekund. Wyniki prezentowane są w formie intuicyjnej mapy zdarzeń (Event Map), która graficznie pokazuje lokalizację złącz, zgrzewek, przerw i innych anomalii wzdłuż całej długości światłowodu.

Dla techników pracujących z kablami miedzianymi, model ten oferuje wbudowany tester kabli UTP/RJ45. Urządzenie potrafi wykryć błędy w połączeniach, takie jak zwarcia, przerwy lub zamiana par, a także zmierzyć długość kabla do 3 km. Dodatkowo, wbudowany miernik mocy optycznej (OPM) pozwala na pomiar mocy sygnału w zakresie od -70 dBm do +6 dBm dla sześciu standardowych długości fal (850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm). To pozwala na ocenę strat łącza i sprawdzenie poprawności działania wzmacniaczy lub przełączników SFP.

W zestawie znajduje się również wizualny lokalizator uszkodzeń (VFL) emitujący mocne czerwone światło (650 nm), które pozwala na szybkie znalezienie miejsc zgięć, pęknięć lub złamania włókna w odległości do 8 km. Dodatkowo, urządzenie wyposażono w funkcje sieciowe: ping i skanowanie IP, które ułatwiają diagnozę połączeń w sieciach Ethernet. Praca w terenie wspomagana jest przez wbudowaną latarkę LED i akumulator o pojemności 4000 mAh, zapewniający do 6 godzin ciągłej pracy.

Specyfikacja techniczna

• Wyświetlacz: 4-calowy ekran dotykowy IPS, rozdzielczość 800 × 480.

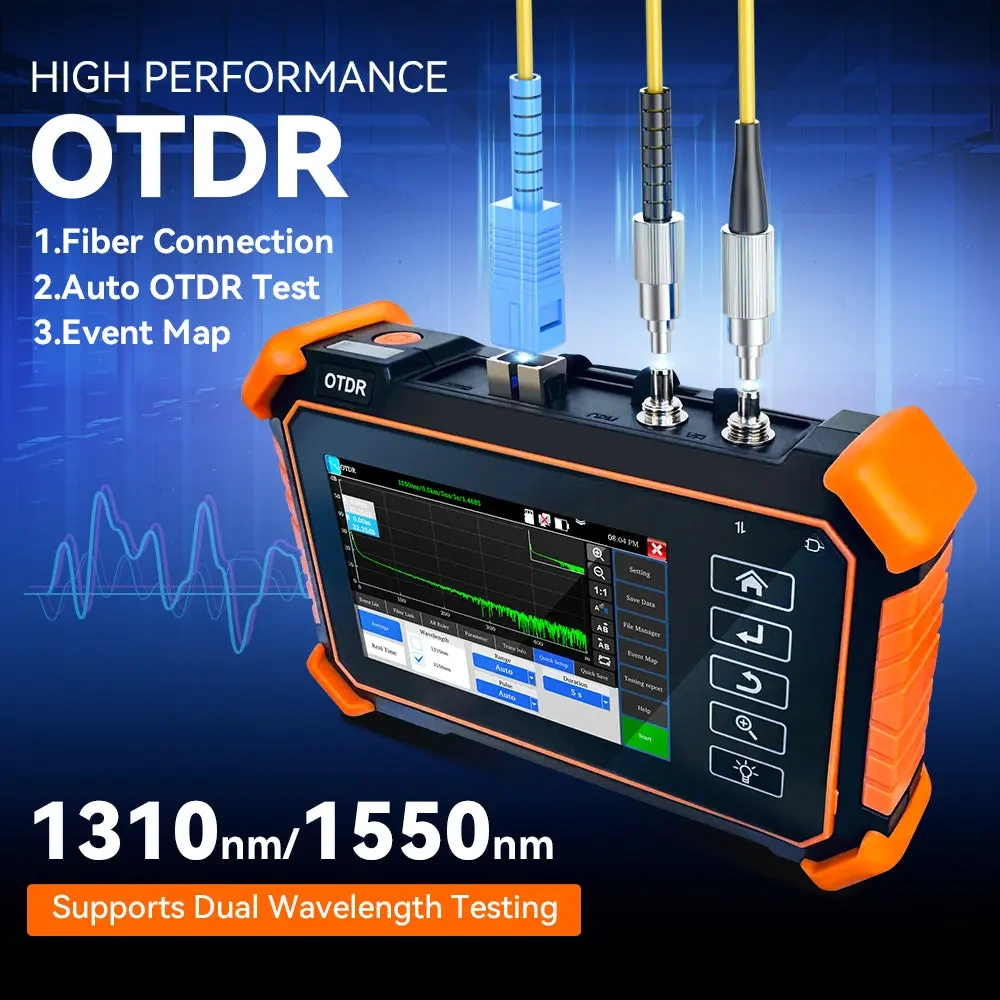

• OTDR: Długość fali: 1310 nm / 1550 nm, zakres pomiarowy do 150 km, dynamiczny zakres 26/24 dB.
• Automatyczny test OTDR: Czas pomiaru 5 sekund, automatyczne ustawianie szerokości impulsu i czasu pomiaru.
• Mapa zdarzeń: Automatyczna analiza i wizualizacja złącz, zgrzewek i przerw wzdłuż linii.

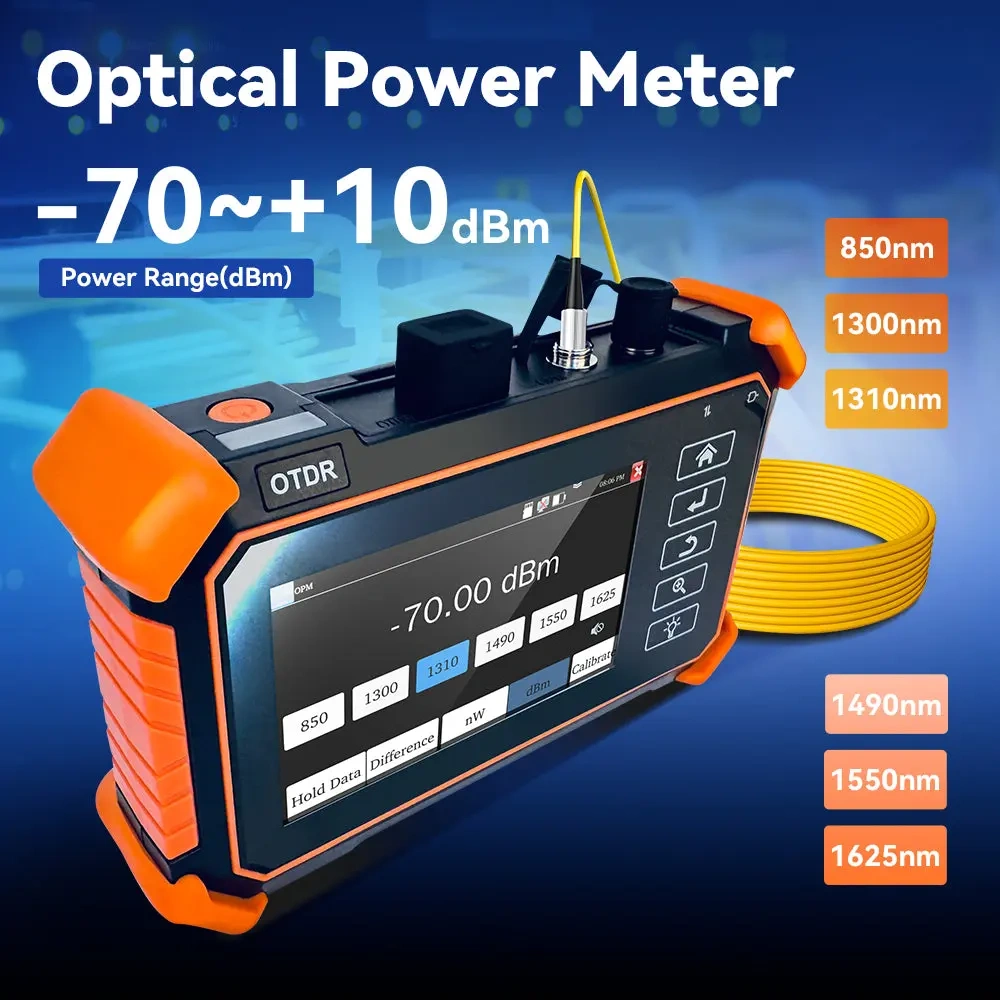

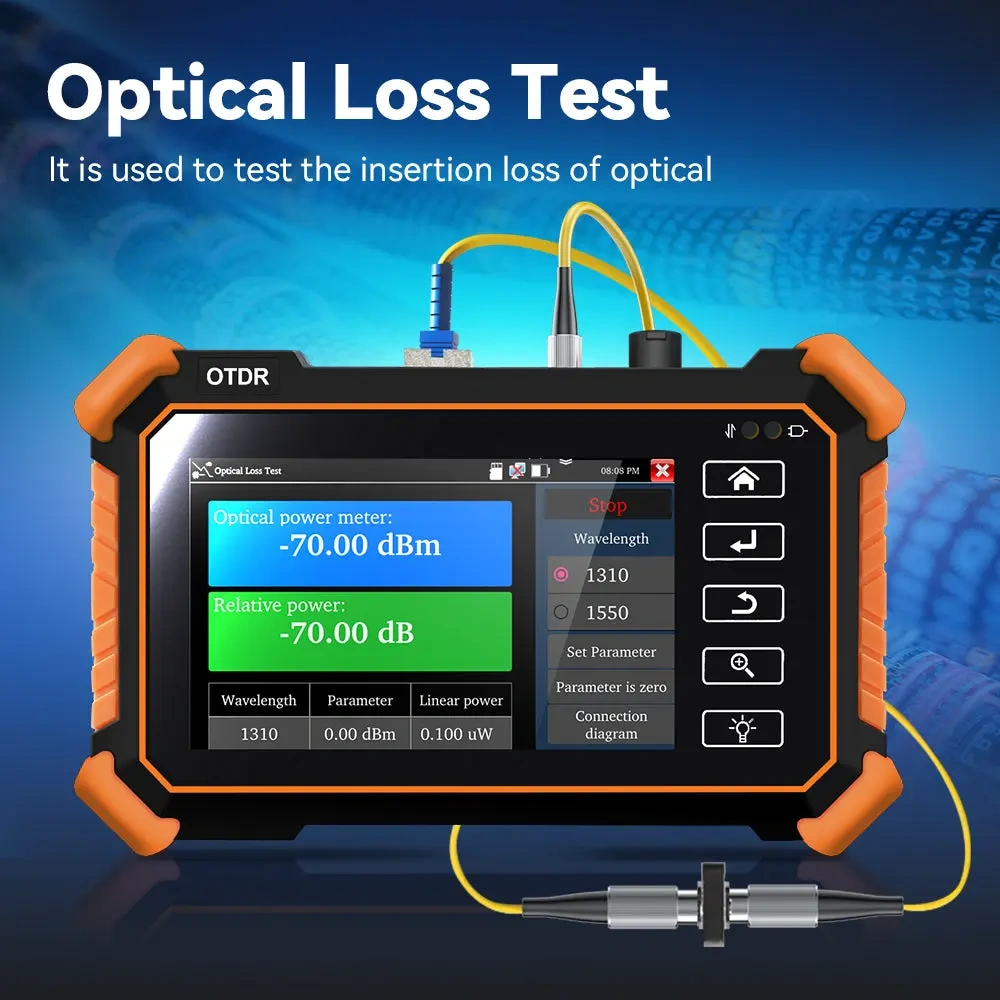

• Miernik mocy optycznej (OPM): Zakres pomiarowy: -70 dBm do +6 dBm, obsługiwane długości fali: 850/1300/1310/1490/1550/1625 nm.

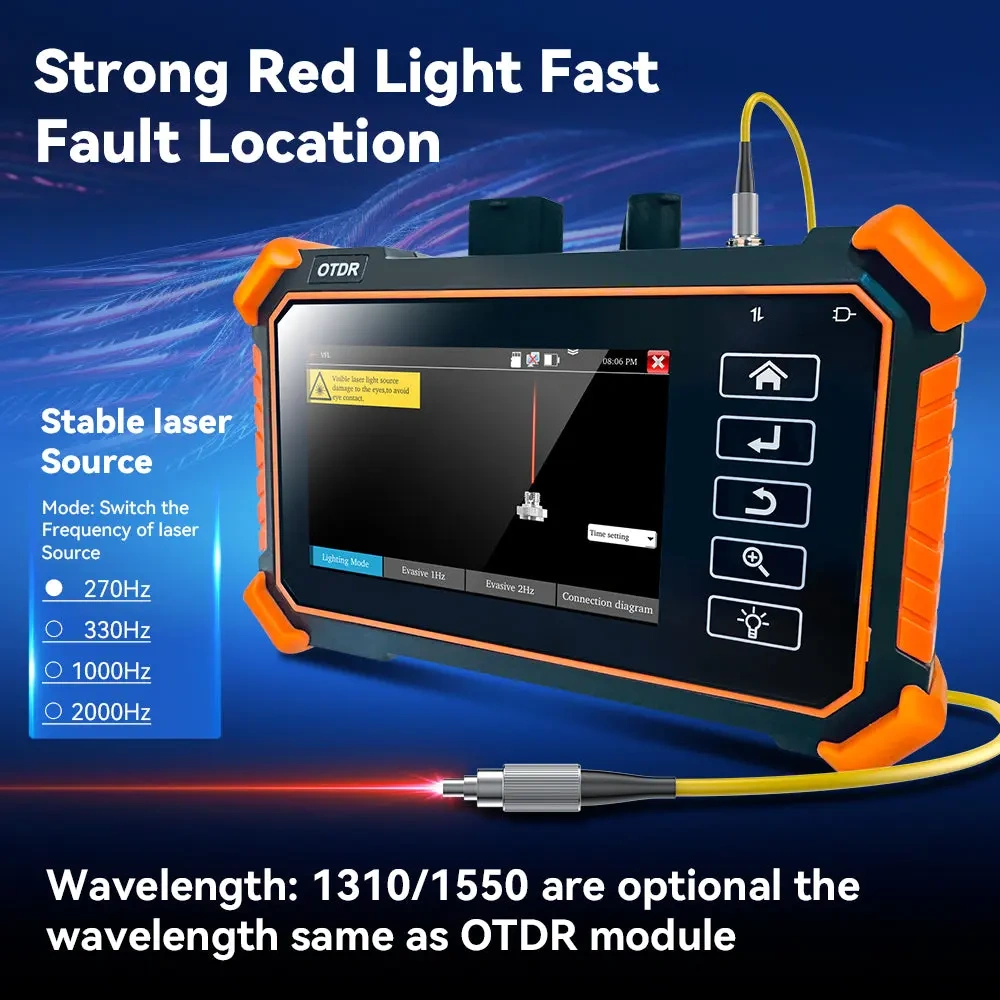

• Wizualny lokalizator uszkodzeń (VFL): Moc 10 mW, długość fali 650 nm, zasięg do 8 km.

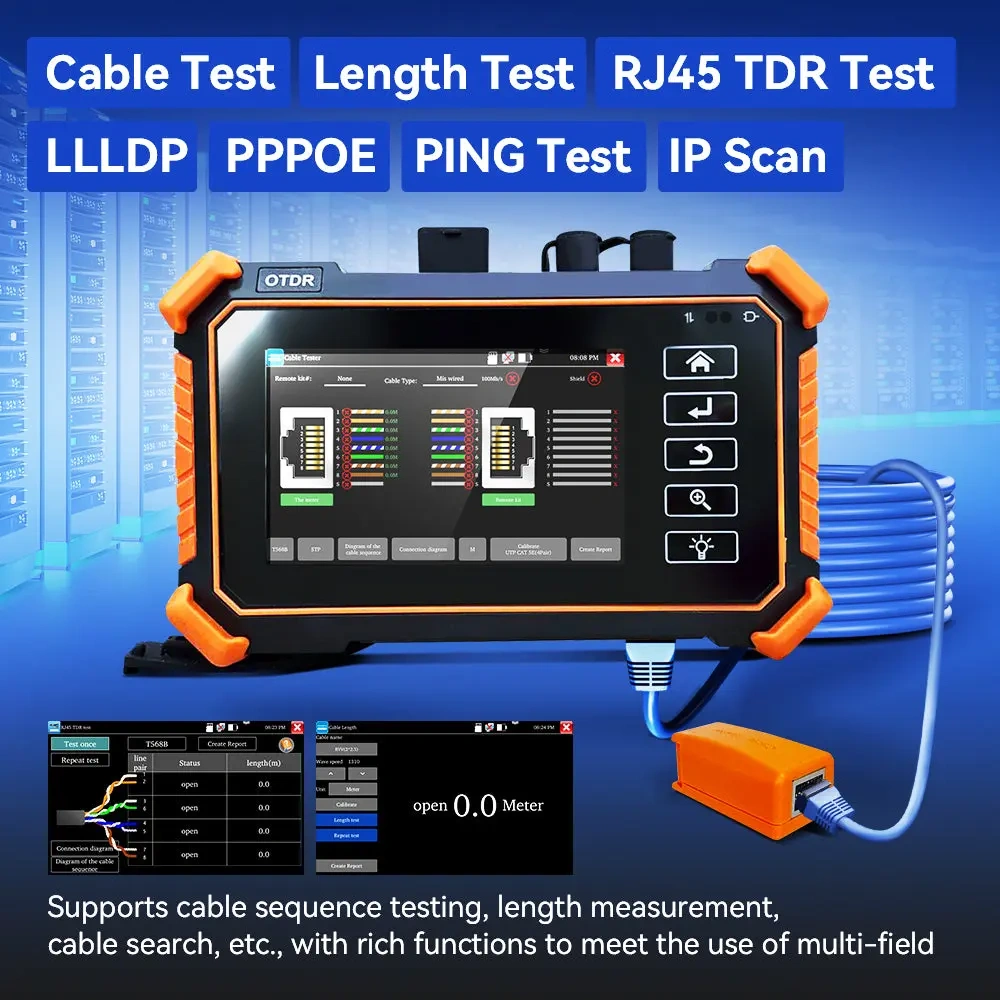

• Tester kabli UTP: Test połączeń RJ45, wykrywanie zwarcia/przerwy/zamiany par, pomiar długości do 3 km.
• Narzędzia sieciowe: Ping, skanowanie IP, test łączności.
• Zasilanie: Wbudowany akumulator litowo-jonowy 3.7V / 4000mAh, ładowanie przez port Type-C (5V/2A).
• Czas pracy: Do 6 godzin przy pełnym ładowaniu.
• Pamięć: Wewnętrzna pamięć FLASH + slot na kartę TF.
• Interfejsy: Port OTDR, port OPM, port VFL, port RJ45, port USB Type-C, slot TF.
• Latarka LED: Wbudowana latarka do pracy w niskiej oświetleniu.

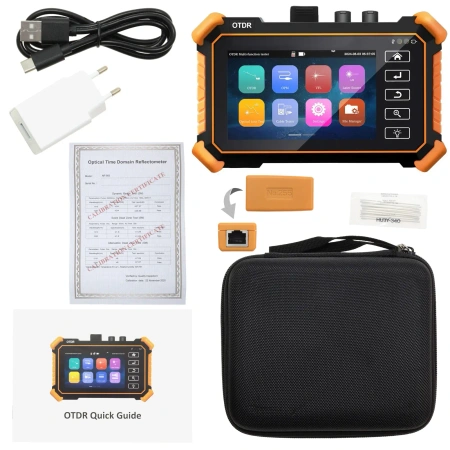

W zestawie:

• Tester z menu w języku polskim
• Zasilacz USB
• Kabel USB, końcówka przyłącza RJ45
• Patyczki do czyszczenia
• Certyfikat
• Instrukcja
• Etui

Porady techniczne dla instalatorów

Użycie funkcji Auto OTDR w terenie:
Podczas rutynowych kontroli linii światłowodowych, zawsze wybieraj tryb Auto OTDR. Urządzenie automatycznie dostosuje szerokość impulsu i czas pomiaru do długości linii, co eliminuje potrzebę ręcznego ustawiania parametrów i minimalizuje ryzyko błędnych wyników. Jest to szczególnie przydatne przy testowaniu wielu segmentów w ciągu dnia, gdzie szybkość i powtarzalność pomiarów są kluczowe.

Diagnostyka zgrzewek i złącz za pomocą Event Map:
Po wykonaniu pomiaru OTDR, użyj widoku Event Map do szybkiej identyfikacji zgrzewek i złącz. Każde zdarzenie jest oznaczone ikoną i dokładną odległością od punktu pomiaru. Jeśli wartość straty w złączu przekracza 0.3 dB, należy je ponownie sprawdzić – może to oznaczać niedokładne włożenie włókna lub zabrudzenie końcówki.

Testowanie kabli UTP przed podłączeniem switcha:
Zanim podłączysz kabel do switcha, przetestuj go za pomocą wbudowanego testera RJ45. Urządzenie nie tylko pokaże, czy wszystkie pary są prawidłowo podłączone, ale też wskaże, gdzie znajduje się uszkodzenie – czy to w pobliżu gniazda, w środku kabla, czy na końcu. To pozwala uniknąć kosztownych awarii i długich czasów przestojów po uruchomieniu systemu.

Weryfikacja mocy na wejściu SFP:
Przed uruchomieniem nowego linku światłowodowego, użyj miernika mocy optycznej (OPM) do pomiaru mocy przychodzącej na wejściu modułu SFP. Sprawdź, czy wartość mieści się w granicach dopuszczalnych dla danego typu modułu (np. dla 10G SFP+ typically -3dBm to +6dBm). Jeśli moc jest zbyt niska, szukaj przyczyny w złączach, zgrzewkach lub zbyt dużym tłumieniu linii.
