Reflektometr OTDR do kompleksowej diagnostyki światłowodów

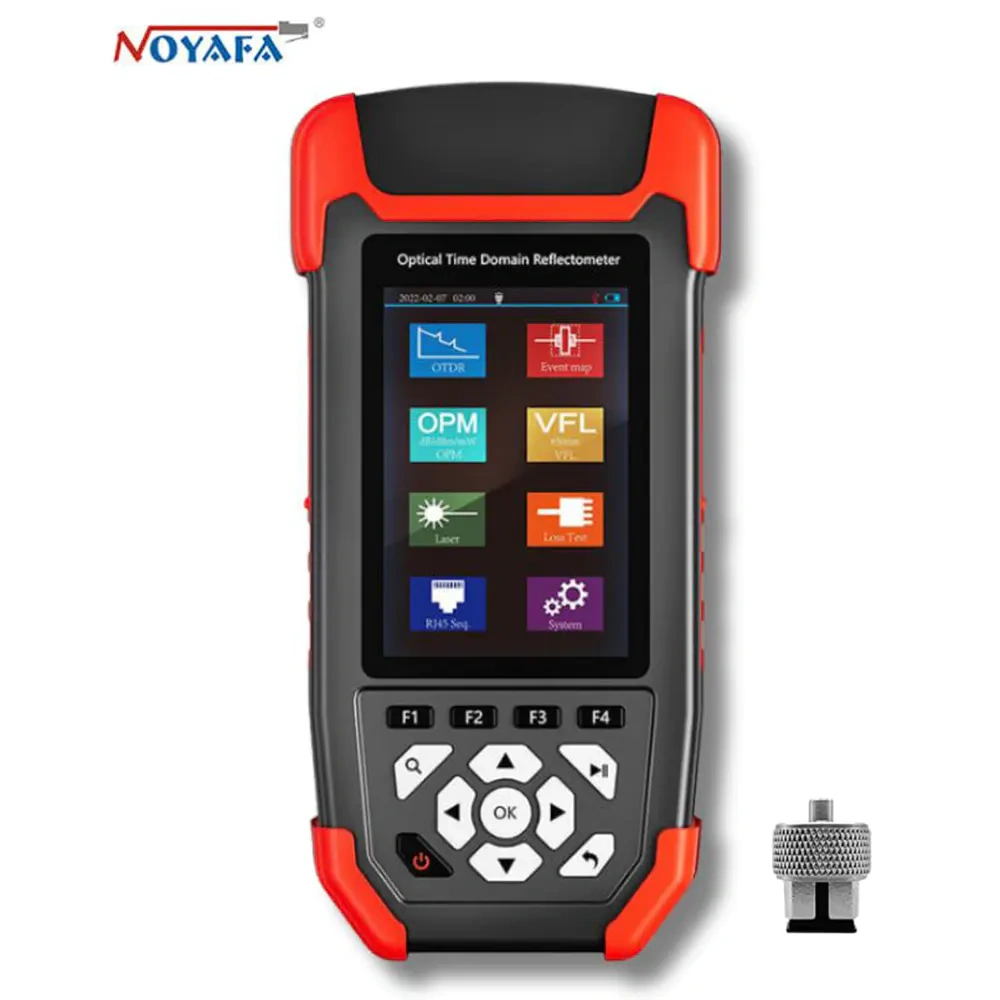

Noyafa NF-981 to przenośny reflektometr światłowodowy OTDR przeznaczony do pomiarów, diagnostyki i lokalizowania uszkodzeń w jednomodowych torach światłowodowych. Urządzenie łączy reflektometr OTDR, miernik mocy optycznej OPM, stabilizowane źródło laserowe, wizualny lokalizator uszkodzeń VFL oraz tester kolejności żył przewodów sieciowych RJ45.

Reflektometr umożliwia pomiar długości włókna, strat transmisyjnych, tłumienia zdarzeń oraz odległości do połączeń, zagięć, spawów i miejsc uszkodzenia. Wyniki mogą być przedstawiane w postaci klasycznej krzywej OTDR lub czytelnej mapy zdarzeń, która ułatwia interpretację badanego toru.

Diagnostyka światłowodów na odcinkach do 60 km

NF-981 pracuje na długościach fal 1310 nm i 1550 nm, dzięki czemu nadaje się do kontroli jednomodowych instalacji światłowodowych stosowanych w telekomunikacji, sieciach LAN, instalacjach CATV oraz systemach dostępowych. Zakres pomiarowy od 10 m do 60 km pozwala badać zarówno krótkie odcinki instalacyjne, jak i rozległe trasy kablowe.

Automatyczna analiza łącza rozpoznaje zdarzenia odbiciowe i nieodbiciowe, rozgałęźniki oraz zakończenie włókna. Pozwala to szybciej określić długość toru, straty poszczególnych elementów i położenie potencjalnych usterek.

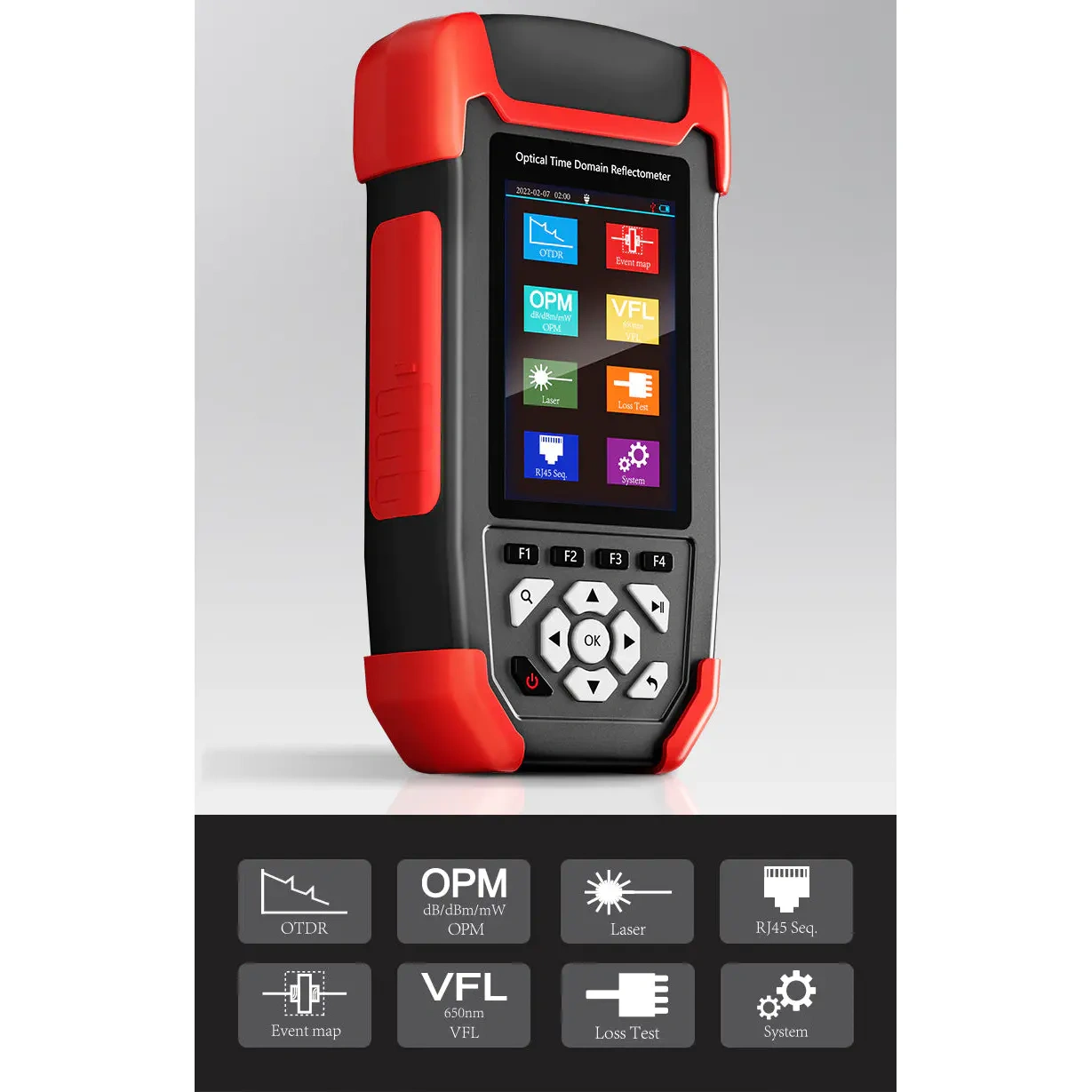

Najważniejsze funkcje

• reflektometr optyczny OTDR dla włókien jednomodowych G.652
• automatyczna mapa zdarzeń światłowodowych
• pomiar długości włókna i odległości do uszkodzenia
• pomiar strat transmisyjnych i strat poszczególnych zdarzeń
• miernik mocy optycznej OPM
• stabilizowane źródło laserowe 1310 nm i 1550 nm
• wizualny lokalizator uszkodzeń VFL 650 nm o mocy 10 mW
• test kolejności żył przewodów RJ45
• zapisywanie wyników w standardowym formacie SOR
• pamięć wewnętrzna i obsługa karty TF
• kolorowy wyświetlacz LCD 3,5 cala
• wbudowany akumulator litowo-polimerowy 4000 mAh

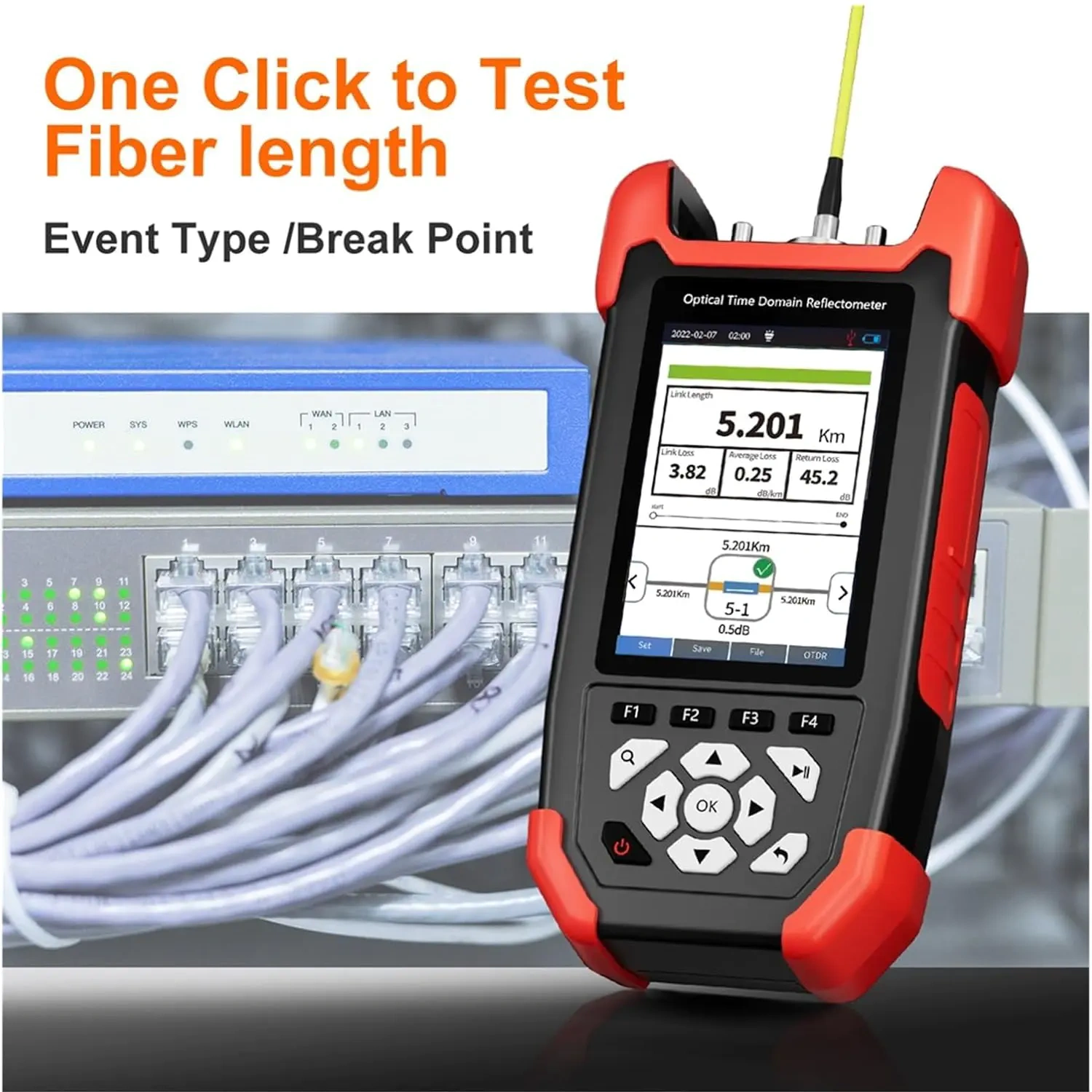

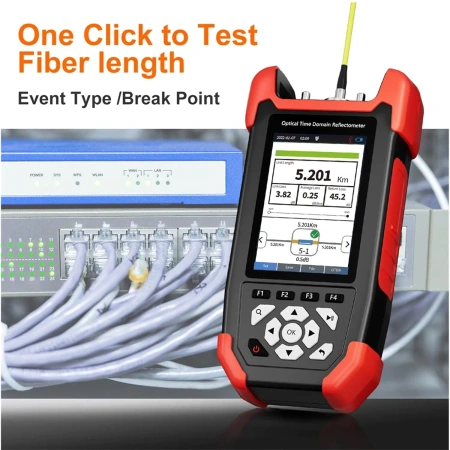

Reflektometr OTDR i mapa zdarzeń

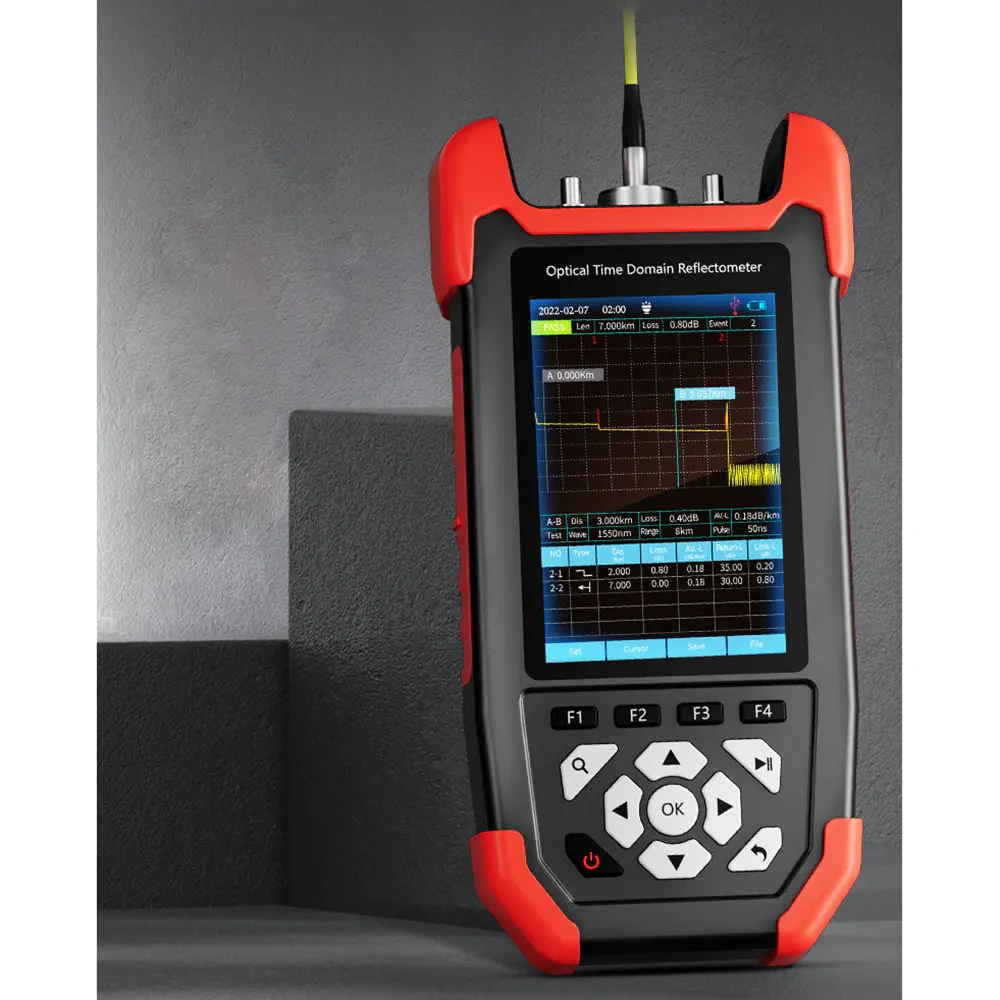

Tryb OTDR wysyła do włókna krótki impuls optyczny i analizuje sygnał powracający. Na tej podstawie urządzenie określa odległość do zdarzeń oraz wielkość powodowanych przez nie strat. Pozwala to lokalizować m.in. spawy, złącza, rozgałęźniki, nadmierne zagięcia, przerwy i zakończenia włókna bez konieczności uzyskiwania dostępu do całej trasy kabla.

Mapa zdarzeń przedstawia poszczególne elementy toru w uproszczonej formie graficznej. Jest szczególnie przydatna podczas szybkiej kontroli instalacji, ponieważ nie wymaga samodzielnego analizowania każdego punktu na krzywej reflektometrycznej.

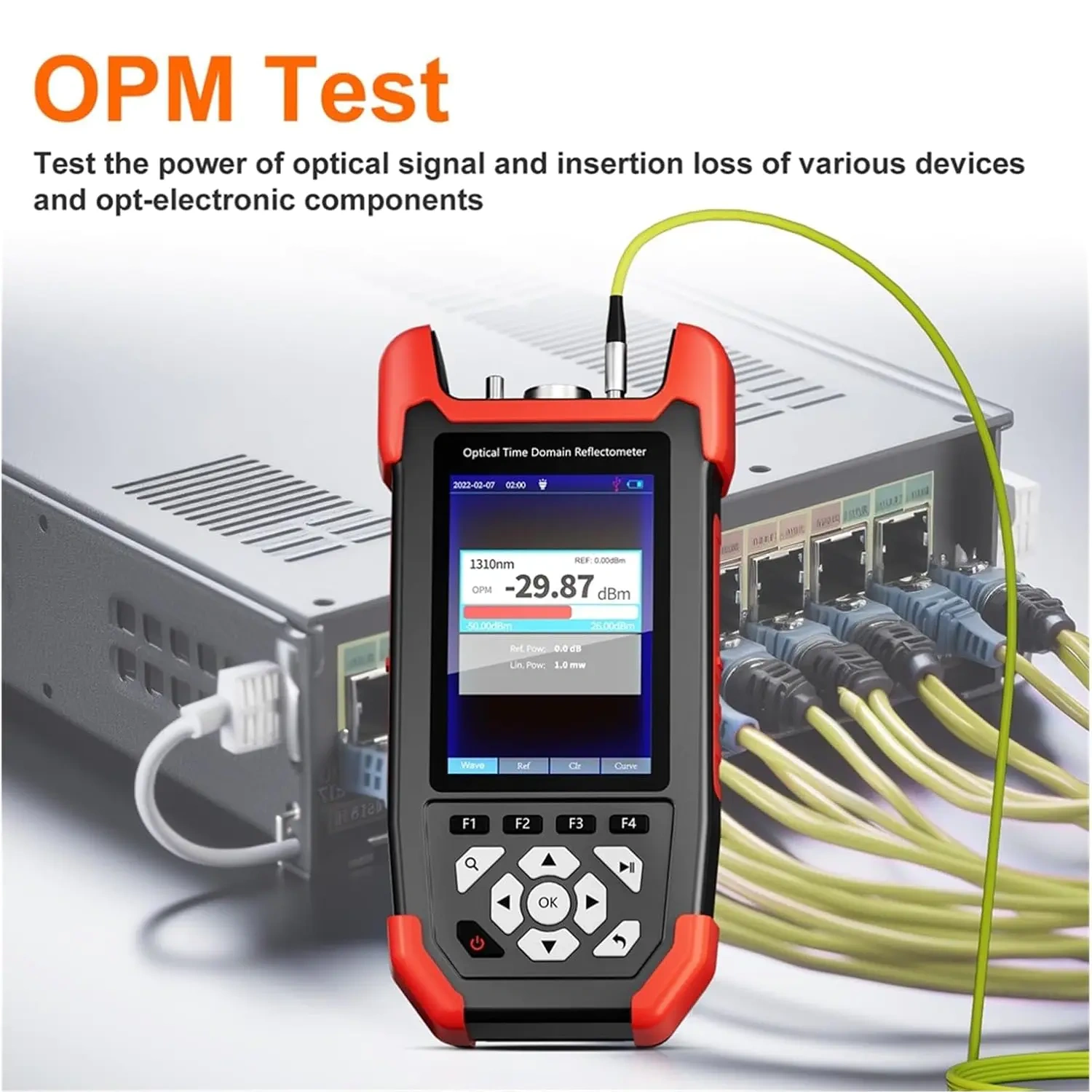

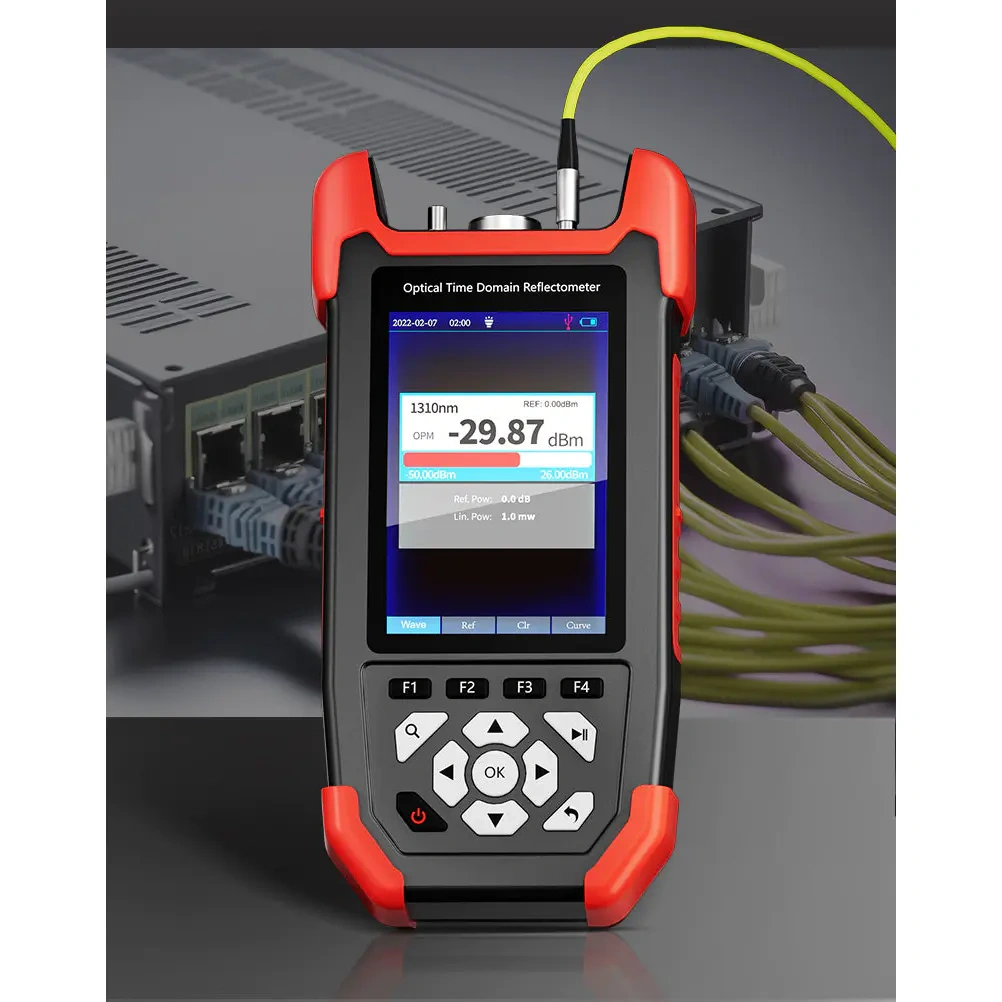

Miernik mocy optycznej OPM

Wbudowany miernik OPM umożliwia pomiar mocy sygnału optycznego w zakresie od −50 dBm do +26 dBm. Obsługiwane długości fal kalibracyjnych obejmują 850 nm, 1270 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1577 nm i 1625 nm.

Funkcja może być wykorzystywana do kontroli poziomu sygnału w aktywnych łączach oraz do pomiaru strat w połączeniu ze stabilizowanym źródłem laserowym.

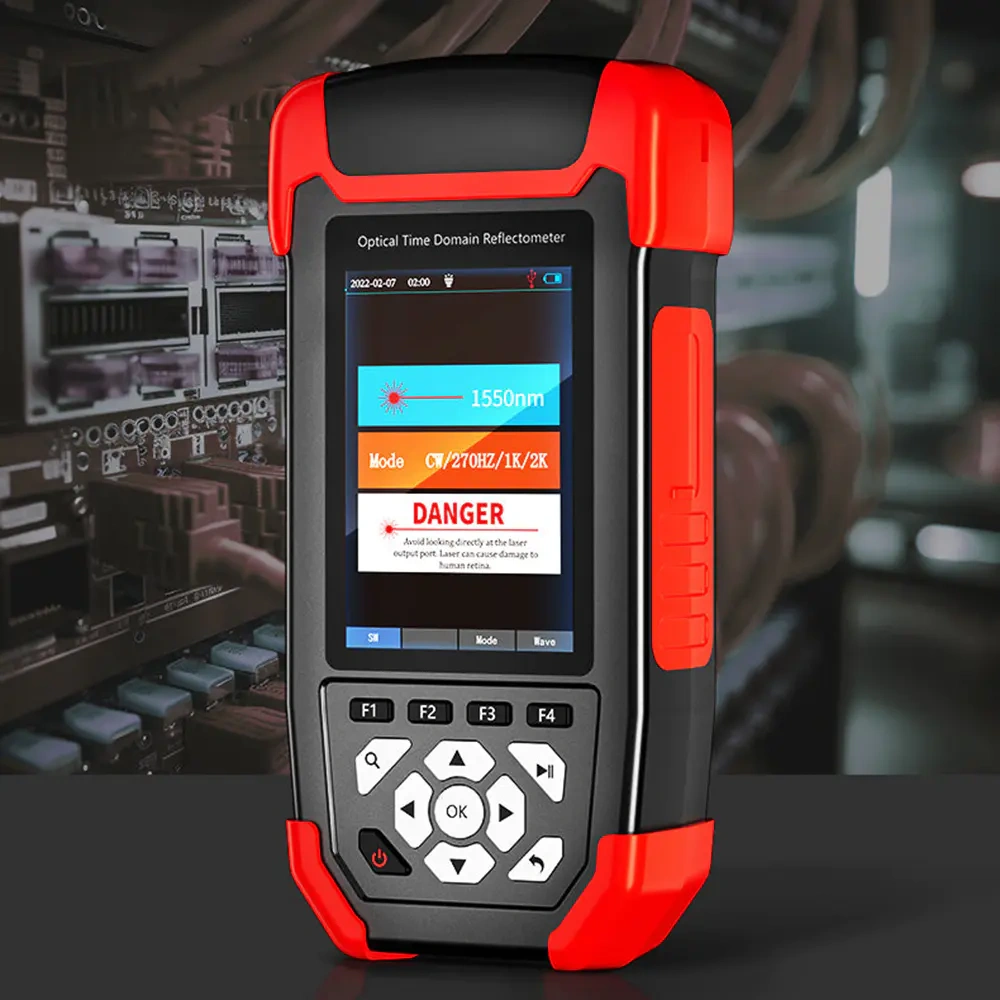

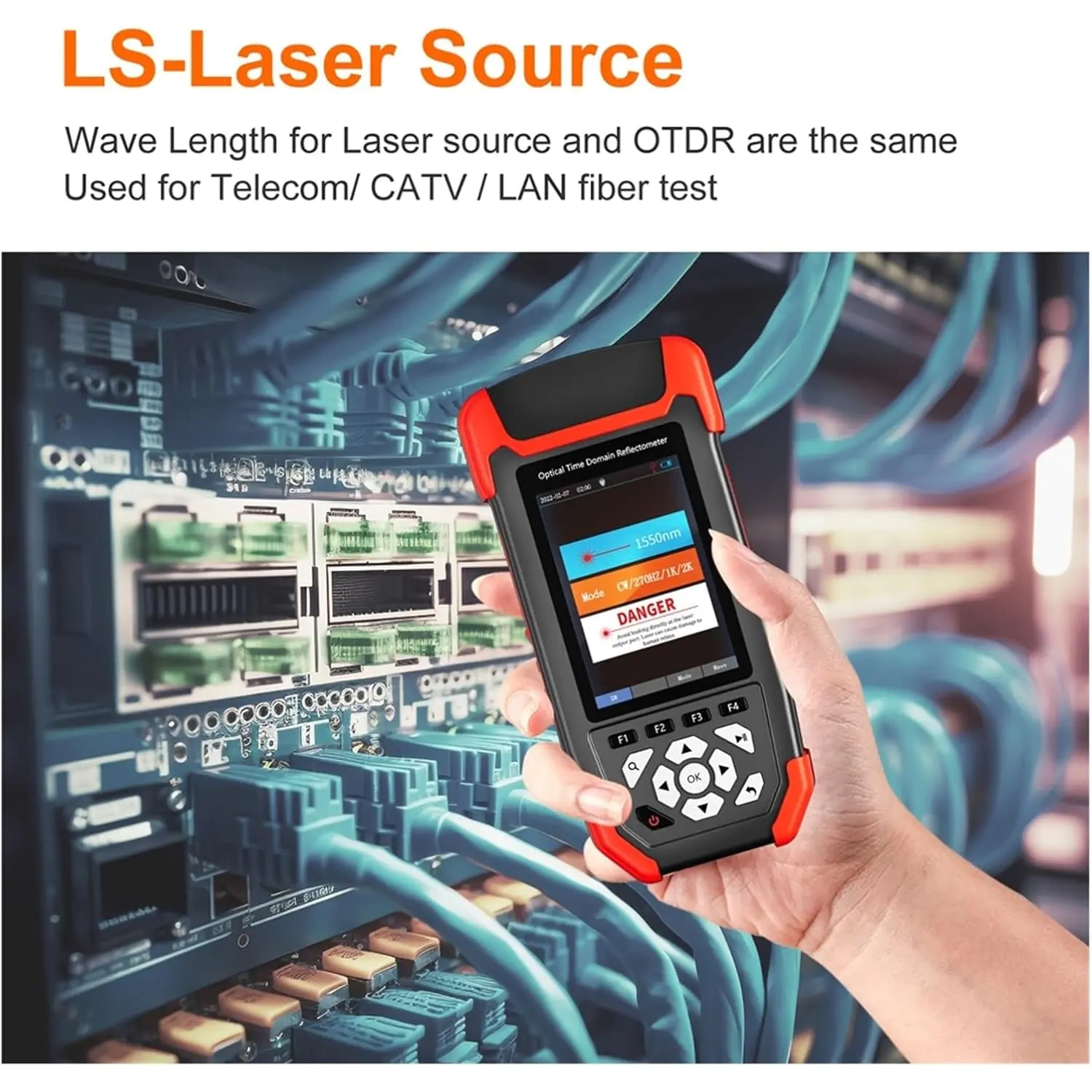

Stabilizowane źródło laserowe

Źródło światła pracuje na długościach fal 1310 nm i 1550 nm, zgodnych z kanałami pomiarowymi reflektometru. Zapewnia moc wyjściową od 2 do 5 dBm oraz tryb ciągły i modulację 270 Hz, 330 Hz, 1 kHz lub 2 kHz.

Połączenie źródła laserowego z miernikiem OPM pozwala przeprowadzać dwustronne pomiary strat włókien, złączy, adapterów i innych elementów toru optycznego.

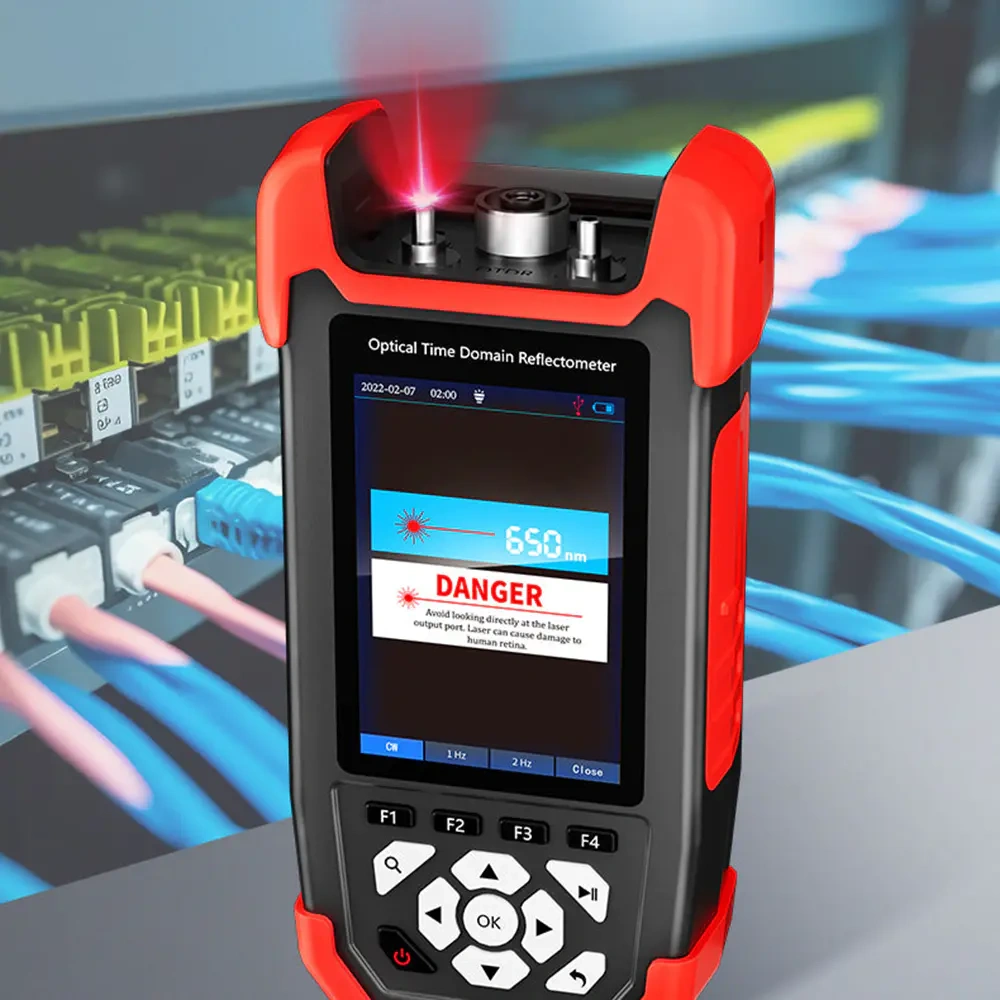

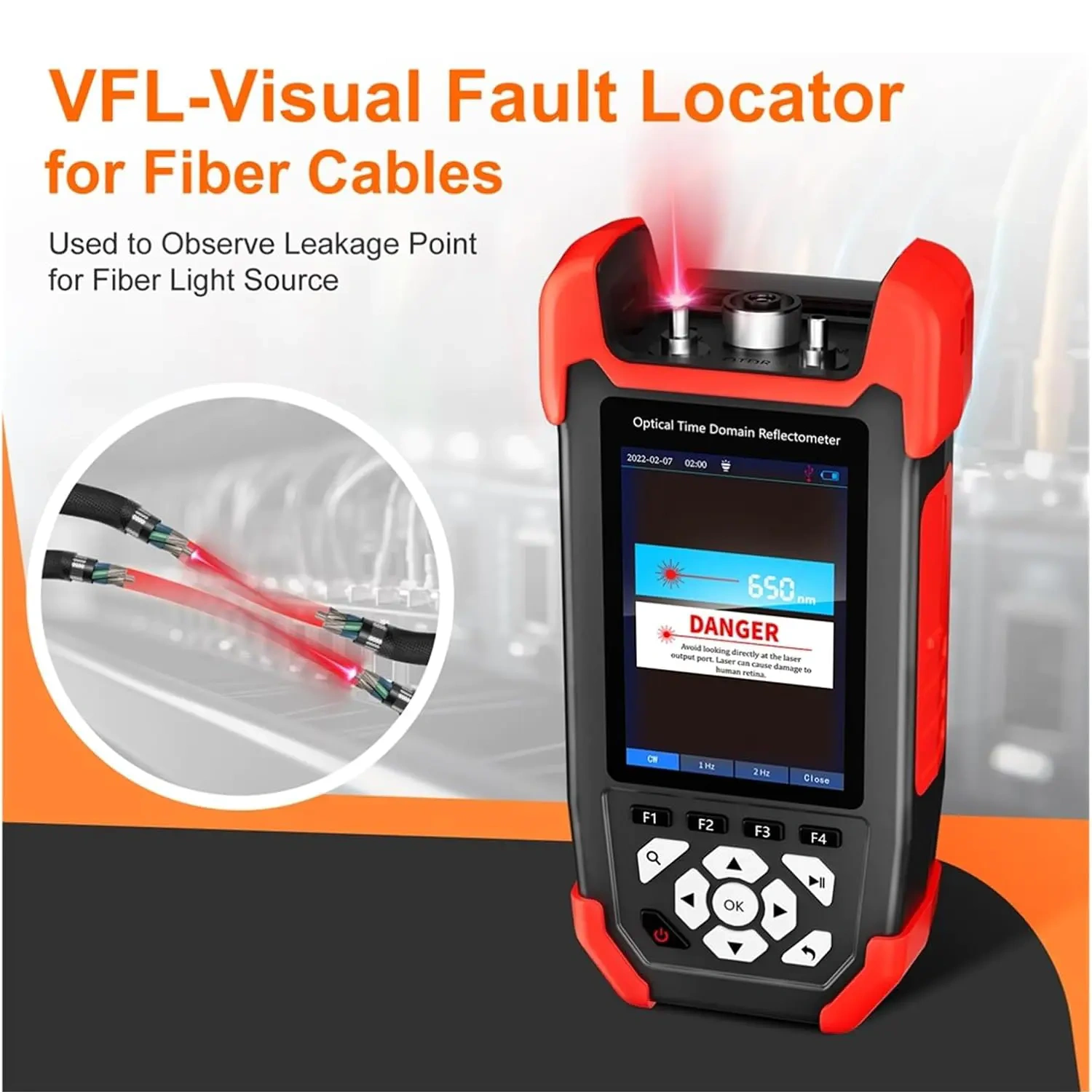

Wizualny lokalizator uszkodzeń VFL

Wizualny lokalizator VFL emituje czerwone światło o długości fali 650 nm i mocy 10 mW. Światło wydostające się w miejscu uszkodzenia może pomóc w odnalezieniu pęknięcia, zagięcia, wadliwego spawu lub nieprawidłowo zamontowanego złącza.

VFL może pracować w trybie ciągłym oraz impulsowym 1 Hz lub 2 Hz, co ułatwia odróżnienie sygnału testowego od światła otoczenia.

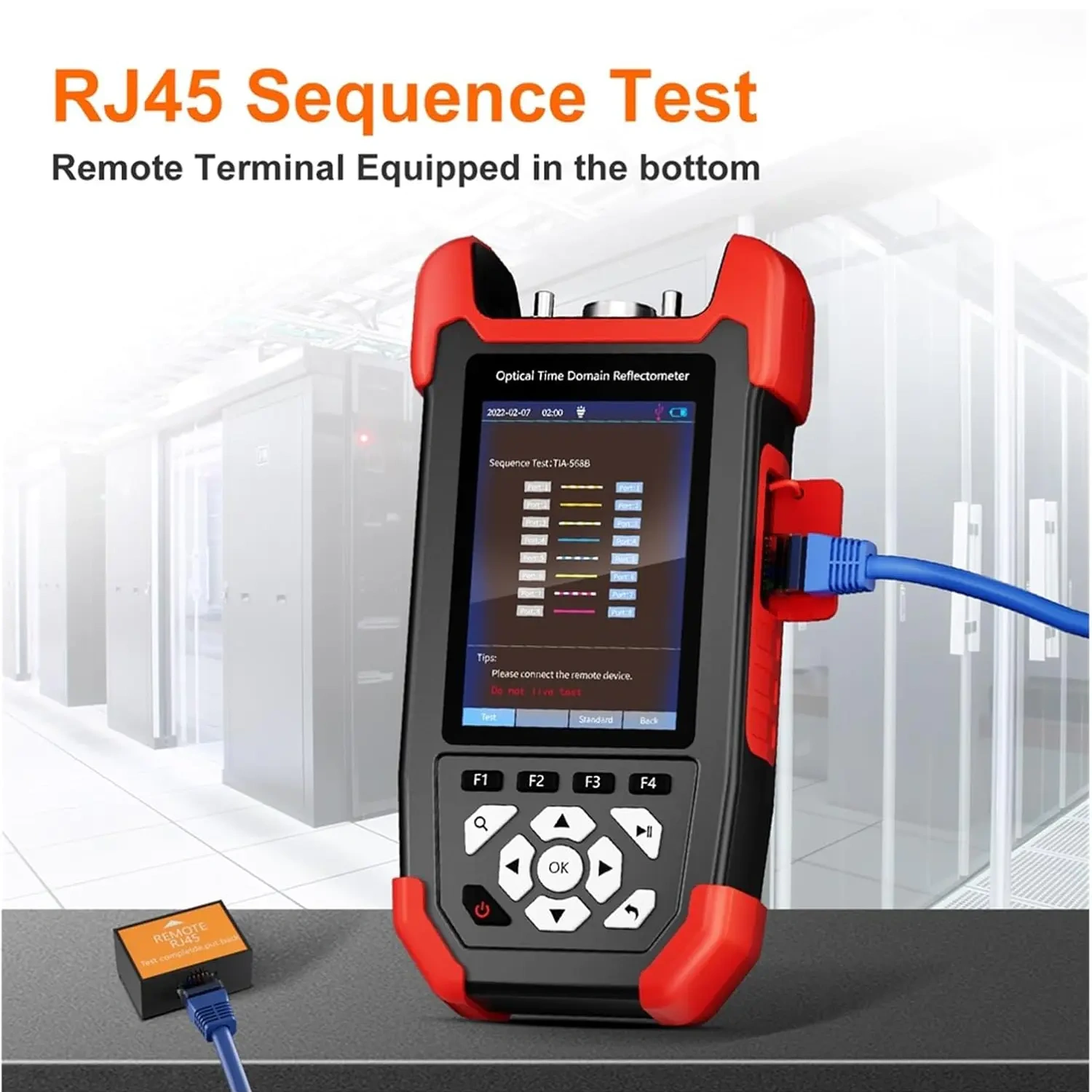

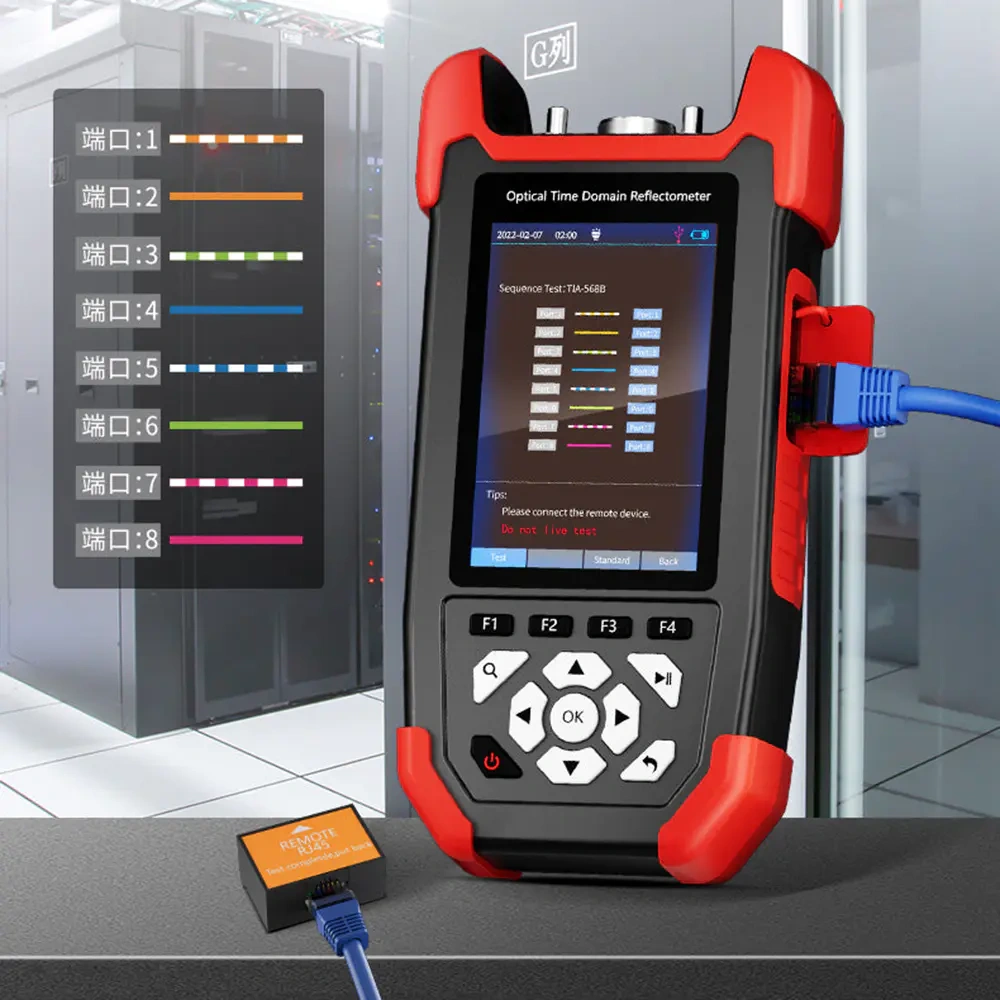

Test kolejności żył RJ45

NF-981 może również sprawdzać kolejność połączeń w przewodach sieciowych zakończonych złączami RJ45. Funkcja pomaga wykrywać przerwy, zwarcia, zamienione żyły i połączenia krzyżowe. Moduł zdalny testera jest umieszczony w dolnej części obudowy urządzenia.

Specyfikacja techniczna OTDR

• typ badanego włókna: jednomodowe G.652
• długości fal: 1310 nm i 1550 nm
• zakres dynamiczny: 24 dB / 22 dB
• zakres pomiarowy: od 10 m do 60 km
• szerokość impulsu: od 5 ns do 10 µs
• strefa martwa zdarzeniowa: 10 m
• strefa martwa tłumieniowa: 15 m
• dokładność odległości: ±(1 m + interwał próbkowania + 0,005% mierzonej odległości)
• dokładność pomiaru strat: ±0,2 dB/dB
• dokładność pomiaru odbicia: ±3 dB
• liczba punktów próbkowania: od 16 K do 128 K
• rozdzielczość próbkowania: od 0,05 m do 8 m
• format zapisu: SOR
• pamięć: wewnętrzna do około 2600 pomiarów oraz karta TF
• złącze optyczne: FC/PC z możliwością zastosowania adapterów SC lub ST
• klasa bezpieczeństwa lasera OTDR: klasa II

Miernik mocy optycznej OPM

• zakres długości fal: od 800 nm do 1700 nm
• zakres pomiarowy: od −50 dBm do +26 dBm
• niepewność pomiaru: ±5%
• identyfikowane częstotliwości: CW / 270 Hz / 330 Hz / 1 kHz / 2 kHz
• długości fal kalibracyjnych: 850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 nm
• złącze: uniwersalne FC / SC / ST

Źródło laserowe LS

• typ źródła: FPLD
• długości fal: 1310 nm i 1550 nm
• moc wyjściowa: od 2 do 5 dBm
• modulacja: 270 Hz / 330 Hz / 1 kHz / 2 kHz
• stabilność: CW ±0,5 dB w ciągu 15 minut po rozgrzaniu
• złącze: FC/PC z możliwością zastosowania adapterów SC lub ST

Wizualny lokalizator uszkodzeń VFL

• długość fali: 650 nm ±20 nm
• moc wyjściowa: 10 mW
• tryby pracy: ciągły / 1 Hz / 2 Hz
• złącze: FC / SC / ST

Pozostałe parametry

• wyświetlacz: kolorowy LCD 3,5 cala
• pamięć zewnętrzna: karta TF
• akumulator: litowo-polimerowy 3,7 V 4000 mAh
• zasilacz: 5 V DC 2 A
• interfejs danych i ładowania: Micro USB
• typowy czas pomiarów: ponad 12 godzin
• czas czuwania: ponad 20 godzin
• temperatura pracy: od −10°C do +50°C
• temperatura przechowywania: od −40°C do +70°C
• wilgotność względna: od 0% do 95% bez kondensacji
• wymiary: 173 × 82 × 37 mm
• masa: do 350 g

Zastosowanie

• instalacja i serwisowanie sieci światłowodowych
• lokalizowanie przerw i nadmiernych zagięć włókna
• kontrola jakości spawów i złączy optycznych
• pomiar długości i tłumienia toru światłowodowego
• diagnostyka sieci telekomunikacyjnych, LAN i CATV
• pomiary mocy optycznej i strat wtrąceniowych
• kontrola kolejności żył przewodów RJ45

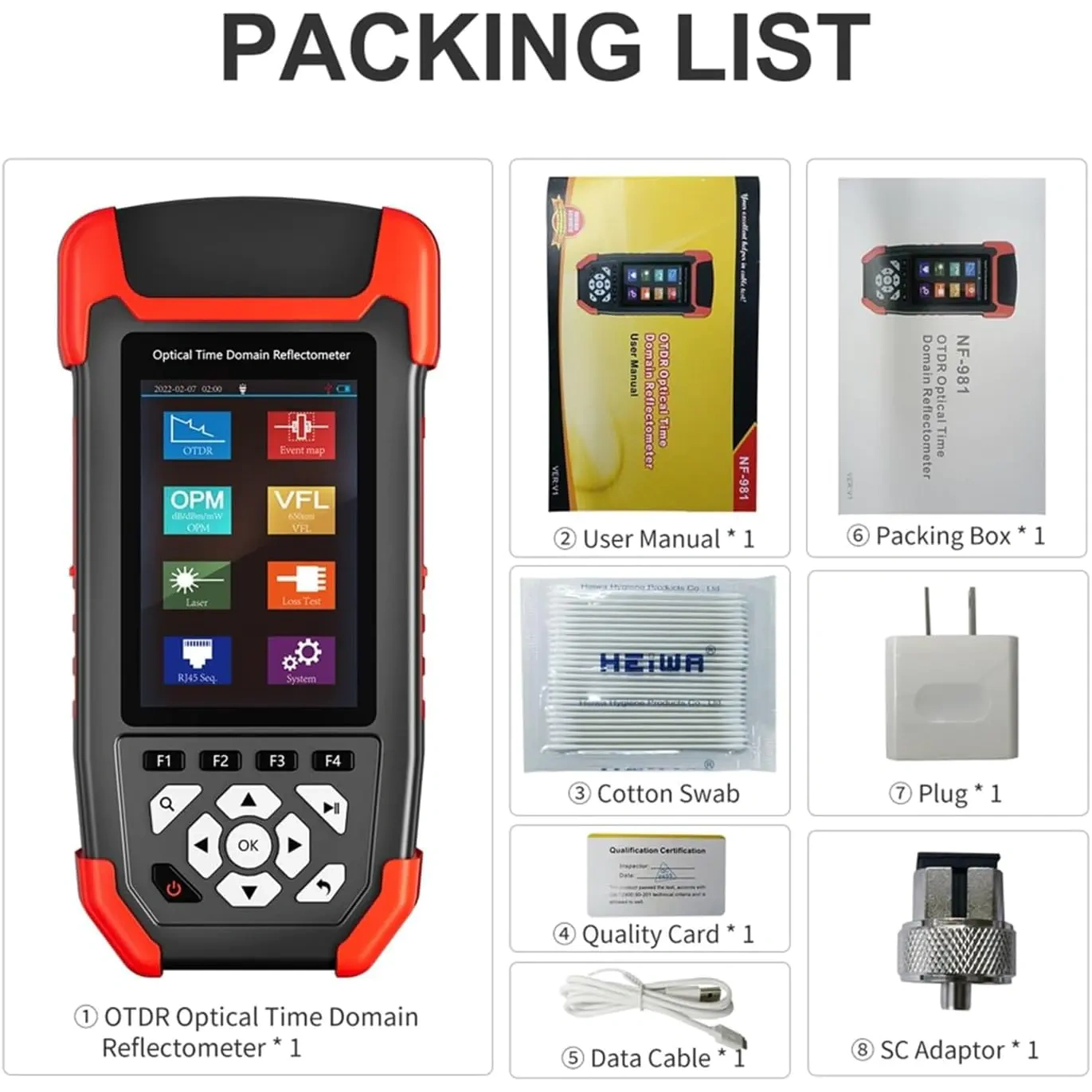

Zawartość zestawu

• reflektometr światłowodowy Noyafa NF-981
• adapter SC
• kabel USB
• zasilacz sieciowy (ładowarka z gniazdem USB
• patyczki do czyszczenia złączy
• instrukcja obsługi

Najczęściej zadawane pytania

Co oznacza skrót OTDR?

OTDR oznacza reflektometr optyczny w dziedzinie czasu. Przyrząd wysyła do włókna impuls światła i analizuje sygnał powracający, aby określić długość toru, straty oraz odległość do zdarzeń i uszkodzeń.

Czym różni się mapa zdarzeń od klasycznej krzywej OTDR?

Krzywa OTDR pokazuje zmiany poziomu sygnału w funkcji odległości i wymaga interpretacji. Mapa zdarzeń przedstawia wykryte spawy, złącza, rozgałęźniki i zakończenie włókna w uproszczonej formie graficznej.

Do czego służy miernik mocy optycznej OPM?

OPM mierzy moc sygnału optycznego docierającego do odbiornika. Umożliwia sprawdzenie poziomu sygnału w aktywnym łączu oraz pomiar strat po zestawieniu toru ze stabilizowanym źródłem światła.

Kiedy warto użyć lokalizatora VFL zamiast reflektometru?

VFL jest przydatny podczas wzrokowego wyszukiwania uszkodzeń na krótkich odcinkach, w przełącznicach, patchcordach i dostępnych fragmentach instalacji. OTDR lepiej sprawdza się przy pomiarach odległości i diagnostyce dłuższych tras.

Czy NF-981 bada światłowody wielomodowe?

Funkcja OTDR jest przeznaczona do włókien jednomodowych G.652 i pracuje na długościach fal 1310 nm oraz 1550 nm. Wbudowany miernik mocy optycznej obsługuje także długość fali 850 nm.

Dlaczego przed pomiarem trzeba wyczyścić złącze światłowodowe?

Kurz i zabrudzenia na czole ferruli mogą zwiększać tłumienie, powodować odbicia i zniekształcać wyniki OTDR. Zanieczyszczone złącze może również uszkodzić powierzchnię adaptera pomiarowego.
