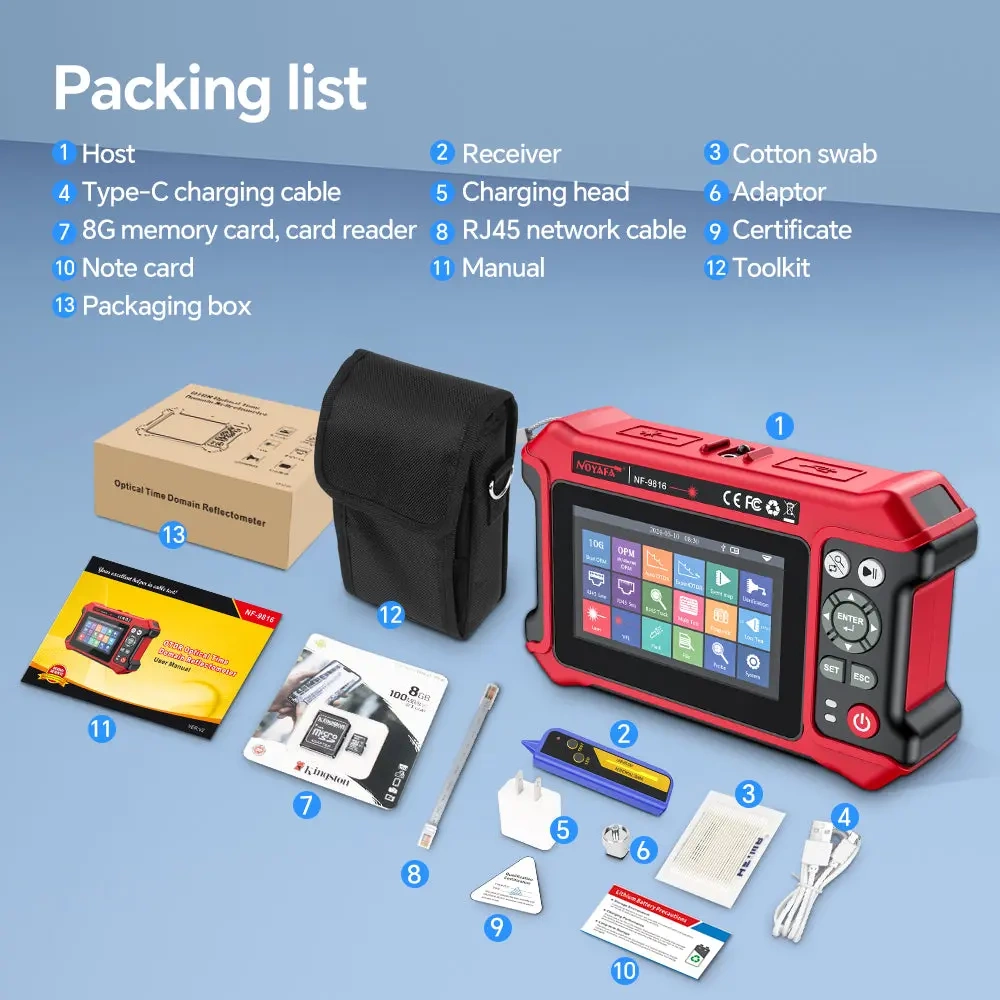

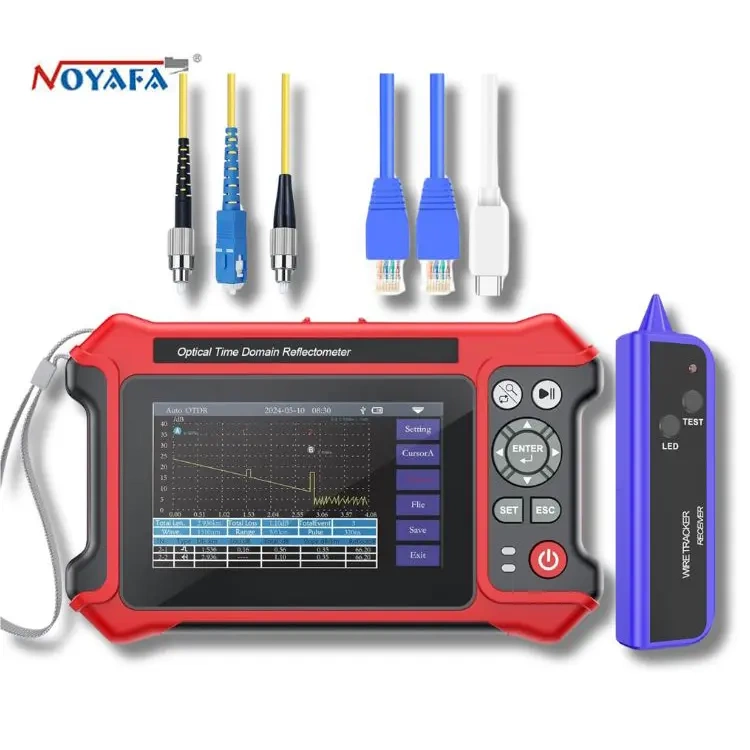

Wielofunkcyjny tester OTDR NOYAFA NF-9816

Noyafa Multi-Function OTDR Pro – zaawansowany tester światłowodowy i sieciowy typu All-in-One z OPM 10G, Event Map, detekcją czoła włókna, TDR, śledzeniem linii i ładowaniem bezprzewodowym

Noyafa Multi-Function OTDR Pro to profesjonalne, wielofunkcyjne narzędzie diagnostyczne przeznaczone do testowania sieci światłowodowych i miedzianych. Dzięki połączeniu funkcji OTDR, miernika mocy optycznej 10G, lokalizatora uszkodzeń, analizy zdarzeń (Event Map), TDR, testera kabli LAN oraz ładowania bezprzewodowego, jest to kompletne rozwiązanie dla techników telekomunikacyjnych, działów IT oraz instalatorów sieci FTTX i Ethernet. Urządzenie zapewnia precyzyjne pomiary na dużych dystansach, inteligentną analizę zdarzeń oraz wysoki poziom bezpieczeństwa testerów nawet w aktywnych sieciach.

Wysokoprecyzyjne testy na długich dystansach

Urządzenie umożliwia precyzyjną diagnostykę włókien na odcinkach do 80 km, wykorzystując dynamiczny zakres 22/20 dB. Pozwala to na rzetelne wykrywanie usterek, ocenę tłumienia oraz analizę jakości łącza w środowisku operatorskim, korporacyjnym i przemysłowym.

Inteligentna analiza światłowodów

Zaawansowane algorytmy automatycznie identyfikują przerwy, zagięcia, złącza, splittery oraz koniec włókna. Funkcja Event Map przedstawia zdarzenia w formie prostego, czytelnego diagramu, co znacząco przyspiesza ocenę stanu instalacji oraz skraca czas napraw.

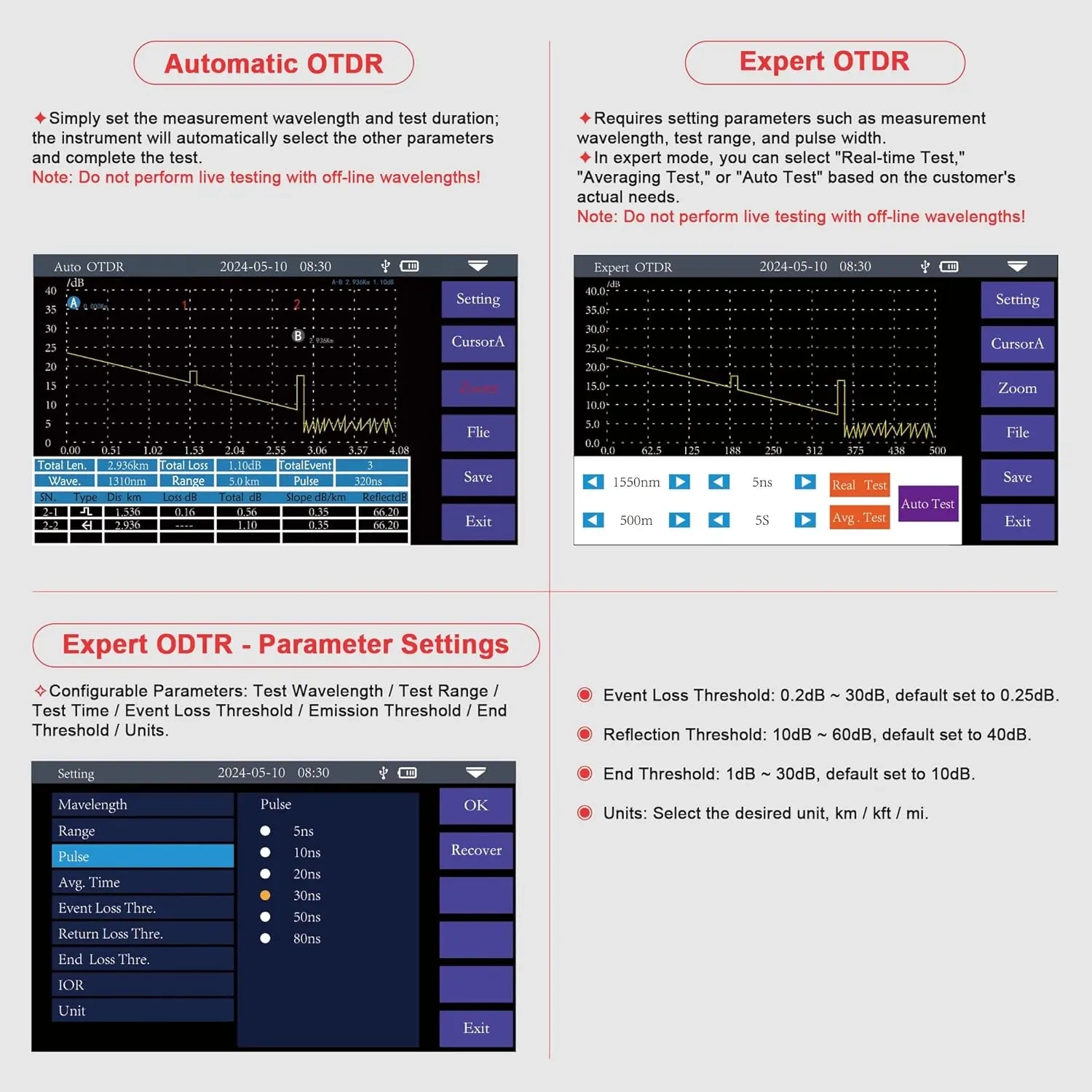

Tryb automatyczny i ekspercki OTDR

Tryb Auto OTDR pozwala wykonać kompletny pomiar jednym kliknięciem. Dla zaawansowanych użytkowników dostępny jest tryb Expert, umożliwiający manualne ustawienie długości fali, szerokości impulsu, zakresu oraz kluczowych parametrów pomiarowych. To idealne połączenie prostoty i kontroli.

Bezpieczne testy bez uszkodzeń torów optycznych

Technologia wysokiej izolacji chroni wrażliwe moduły optyczne, takie jak transceivery, przed uszkodzeniem podczas pracy w aktywnych sieciach. Dzięki temu testy są bezpieczne, bezinwazyjne i nie powodują przerw w działaniu sieci.

Wszechstronna diagnostyka sieci LAN

Noyafa OTDR Pro umożliwia testowanie okablowania RJ45, w tym wykrywanie zwarć, przerw, skrzyżowań i błędów sekwencji. To praktyczne narzędzie do utrzymania sieci Ethernet, idealne dla administratorów i instalatorów.

Dokładny pomiar długości przewodów

Tester obsługuje pomiar długości przewodów w zakresie 1–600 m, umożliwiając weryfikację zgodności instalacji z projektem i uniknięcie zarówno zbyt krótkich, jak i nadmiernie długich odcinków przewodów strukturalnych.

Mobilność i długi czas pracy

Wbudowany akumulator 4700 mAh zapewnia ponad 6 godzin ciągłej pracy, a ładowanie przez USB-C i bezprzewodowe zwiększa wygodę pracy w terenie. Tester sprawdzi się w miejscach, gdzie częsty dostęp do zasilania jest ograniczony.

Szeroka kompatybilność z różnymi sieciami

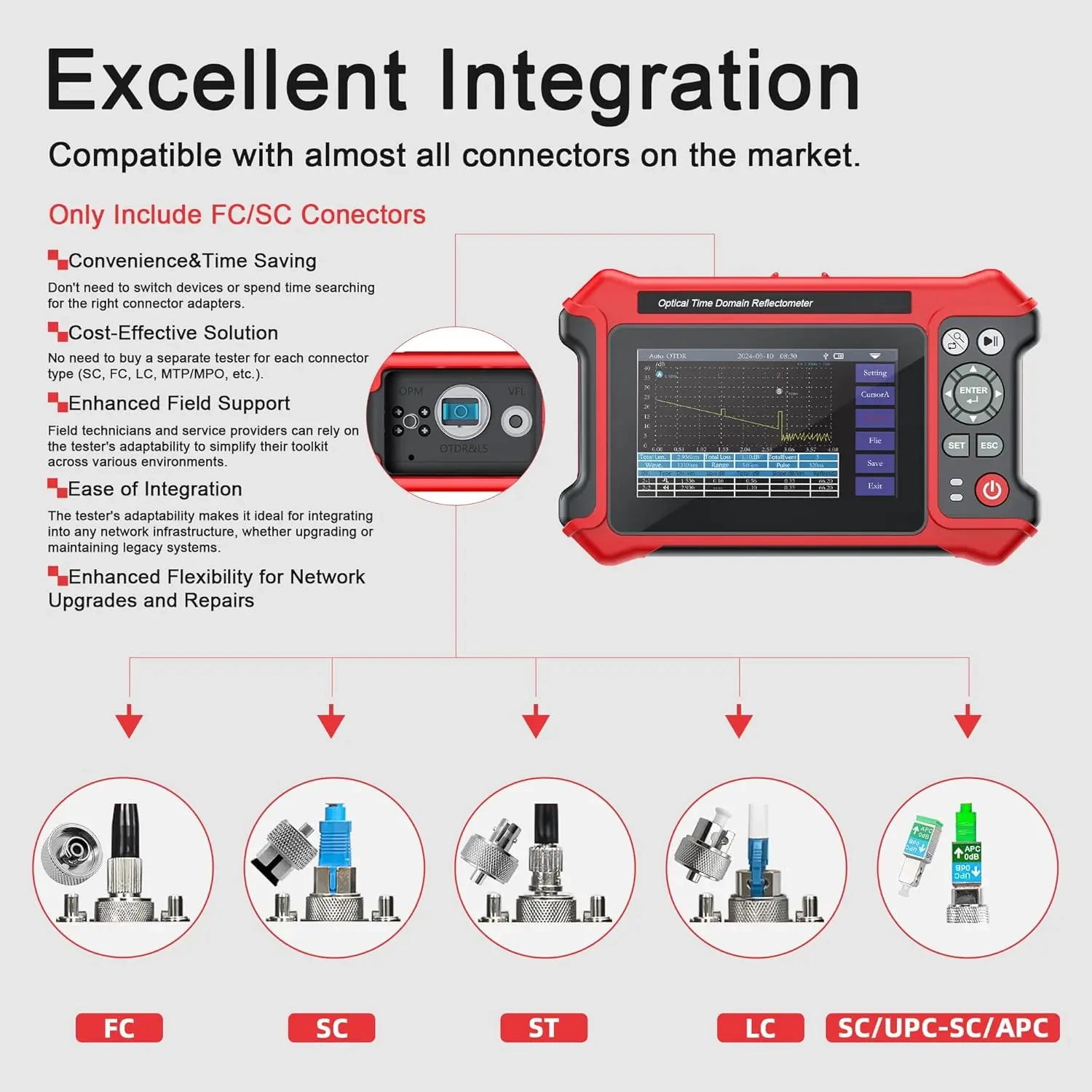

Interfejsy SC/PC, FC/PC oraz FC/APC zapewniają współpracę z większością światłowodowych systemów dostępowych i operatorskich. Dzięki temu urządzenie nie wymaga stosowania dodatkowych przejściówek w typowych scenariuszach diagnostycznych.

Porady praktyczne (Tips & Tricks)

• Przed pomiarem OTDR oczyść złącza optyczne — zabrudzenia ferruli to jedna z głównych przyczyn błędów pomiarowych.
• Używaj krótkiego impulsu, gdy diagnozujesz bliskie zdarzenia; długi impuls stosuj dopiero przy pomiarach długodystansowych.
• Event Map wykorzystuj jako pierwszy krok w diagnostyce — pozwala szybko wykryć miejsce potencjalnej usterki.
• Podczas testów LAN odłącz przewód od switcha, aby uzyskać najbardziej precyzyjne wyniki mapowania przewodów.

Kluczowe parametry

• Diagnostyka OTDR do 80 km
• Event Map i analiza zdarzeń światłowodowych
• Tryb Auto i Expert OTDR
• Miernik mocy optycznej OPM 10G
• Pomiar długości przewodów 1–600 m
• Testowanie kabli LAN (wire map, short/open/cross)
• Ładowanie bezprzewodowe i USB-C
• Bateria 4700 mAh – 6+ h pracy
• Obsługa SC/PC, FC/PC, FC/APC

Specyfikacja techniczna

• Długości fali (OTDR): 1310 / 1550 nm
• Typ włókna: G.652 – światłowód jednomodowy
• Zakres dynamiczny: 24 dB / 22 dB
• Strefa martwa zdarzeń: 10 m
• Strefa martwa tłumienia: 15 m
• Zakres pomiarowy: 10 m – 60 km
• Szerokość impulsu: 5 ns – 10 μs
• Dokładność pomiaru odległości: ±(1 m + odstęp próbkowania + 0,005% × długość trasy)
• Dokładność pomiaru tłumienia: ±0,2 dB/dB
• Liczba punktów próbkowania: 16k – 128k
• Rozdzielczość próbkowania: 0,05 – 8 m
• Dokładność odbicia: ±3 dB
• Pamięć danych: 2600 rekordów wewnętrznych + karta TF
• Klasa bezpieczeństwa lasera: Klasa II
• Format plików: SOR (standard OTDR)
• Złącze optyczne: FC/PC (wymienne SC, ST) lub FC/APC (wymienne SC, ST)
• Zakres długości fali (OPM): 800 – 1700 nm
• Zakres pomiarowy mocy: –50 dBm do +26 dBm
• Interfejs OPM: FC / SC / ST
• Identyfikacja częstotliwości: CW / 270 / 330 / 1 kHz / 2 kHz
• Niepewność pomiaru: ±5%
• Długości fali kalibracyjne: 850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 nm
• Typ źródła światła: FPLD
• Długość fali wyjściowej: 1310 / 1550 nm
• Moc wyjściowa: 2 – 5 dBm
• Modulacja: 270 / 330 / 1 kHz / 2 kHz
• Stabilność: CW, ±0,5 dB / 15 min
• Długość fali VFL: 650 nm ± 20 nm
• Moc VFL: 10 mW
• Tryby VFL: światło ciągłe / 1 Hz / 2 Hz
• Wyświetlacz: kolorowy LCD 3,5"
• Interfejsy danych: Micro USB + karta TF
• Akumulator: Li-Po 3,7 V, 4000 mAh
• Zasilacz: 5 V DC, 2 A
• Czas pracy baterii: >20 h w trybie czuwania, >12 h pomiaru
• Temperatura pracy: –10°C do +50°C
• Temperatura przechowywania: –40°C do +70°C
• Wilgotność względna: 0–95% (bez kondensacji)
• Wymiary: 173 × 82 × 37 mm
• Masa: ≤350 g

Co to jest OTDR?

OTDR to skrót od Optical Time Domain Reflectometer, czyli reflektometr optyczny w dziedzinie czasu. To jedno z najważniejszych narzędzi wykorzystywanych w diagnostyce oraz budowie sieci światłowodowych.

Do czego służy OTDR?

OTDR wysyła krótkie impulsy światła do włókna światłowodowego, a następnie analizuje odbicia i rozproszenia wracające do urządzenia. Na tej podstawie tworzy szczegółowy profil włókna, umożliwiający wykrycie:

• przerw i uszkodzeń (breaks),
• spawów,
• złączy,
• tłumienia na odcinkach,
• ostrych zagięć promienia,
• splitterów i ich strat,
• końca włókna.

W praktyce OTDR działa jak „radar” dla światłowodów – bada ich stan na całej długości.

Kiedy używa się OTDR?

Reflektometry znajdują zastosowanie w wielu obszarach:

• budowa sieci światłowodowych (FTTH, FTTB, MAN, WAN),
• certyfikacja i odbiory instalacji,
• diagnostyka usterek i awarii,
• kontrola jakości spawów,
• pomiary powykonawcze u operatorów.

Dlaczego OTDR jest tak ważny?

Bo jednym pomiarem potrafi wskazać miejsce i charakter usterki — często z dokładnością do 1 metra. To oszczędza czas serwisantów i przyspiesza naprawy w infrastrukturze światłowodowej.

Co oznacza, że OTDR działa „w dziedzinie czasu”?

OTDR mierzy czas powrotu impulsów światła odbitych od elementów w torze. Im dłuższy czas powrotu, tym dalej znajduje się dane zdarzenie w światłowodzie. Znając prędkość propagacji światła w włóknie, urządzenie oblicza rzeczywistą odległość.

NF-9816 - Nowa generacja OTDR

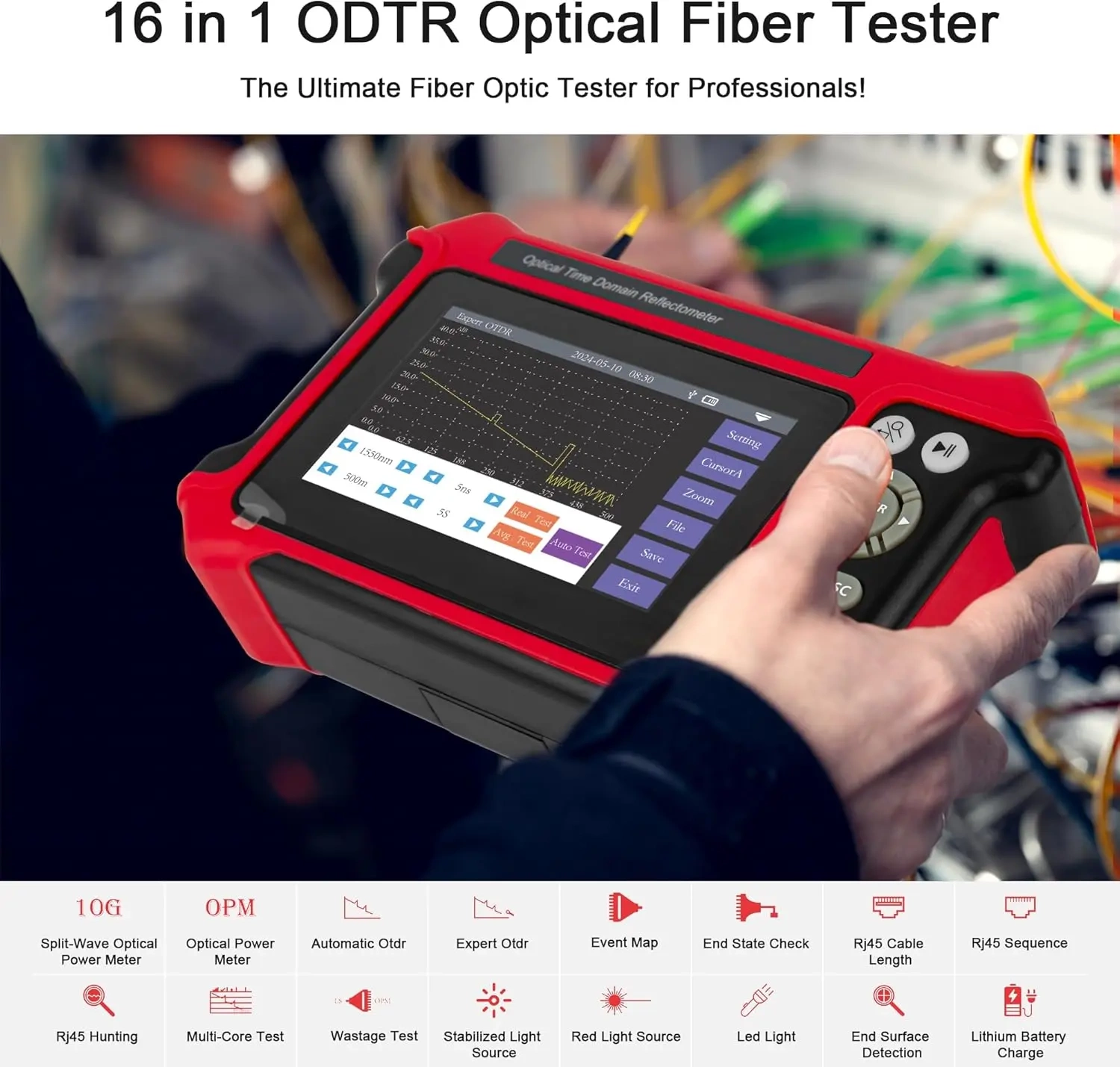

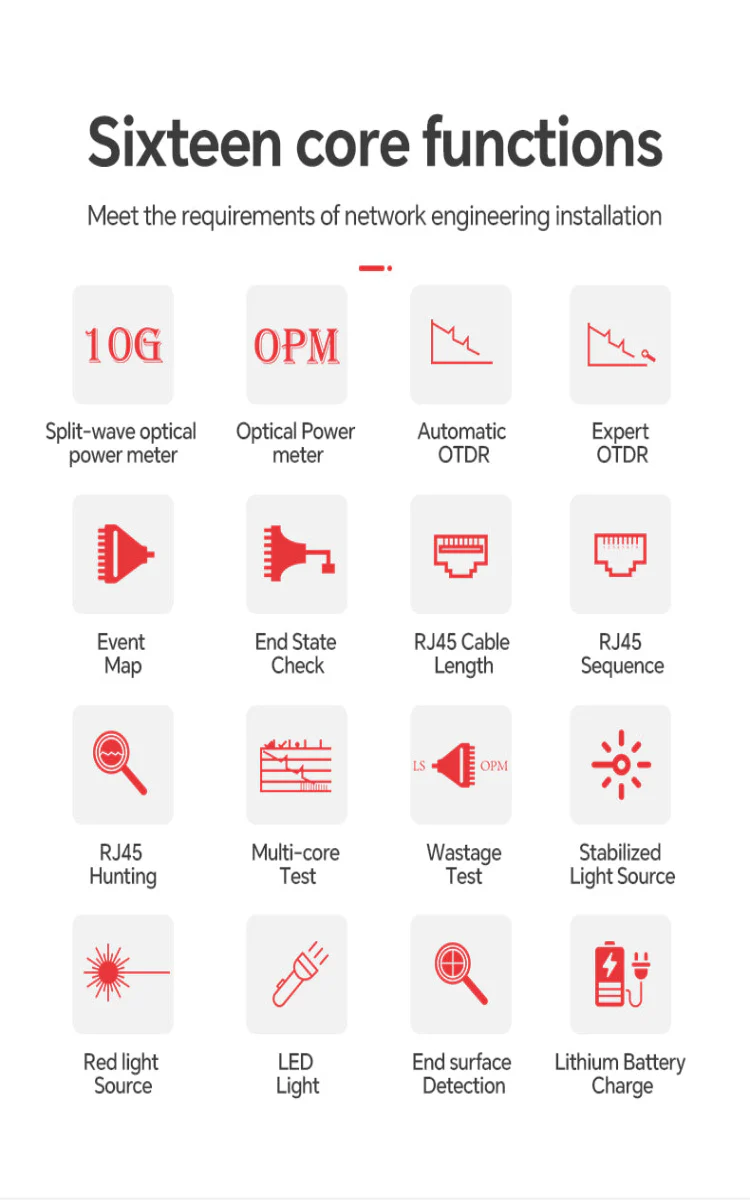

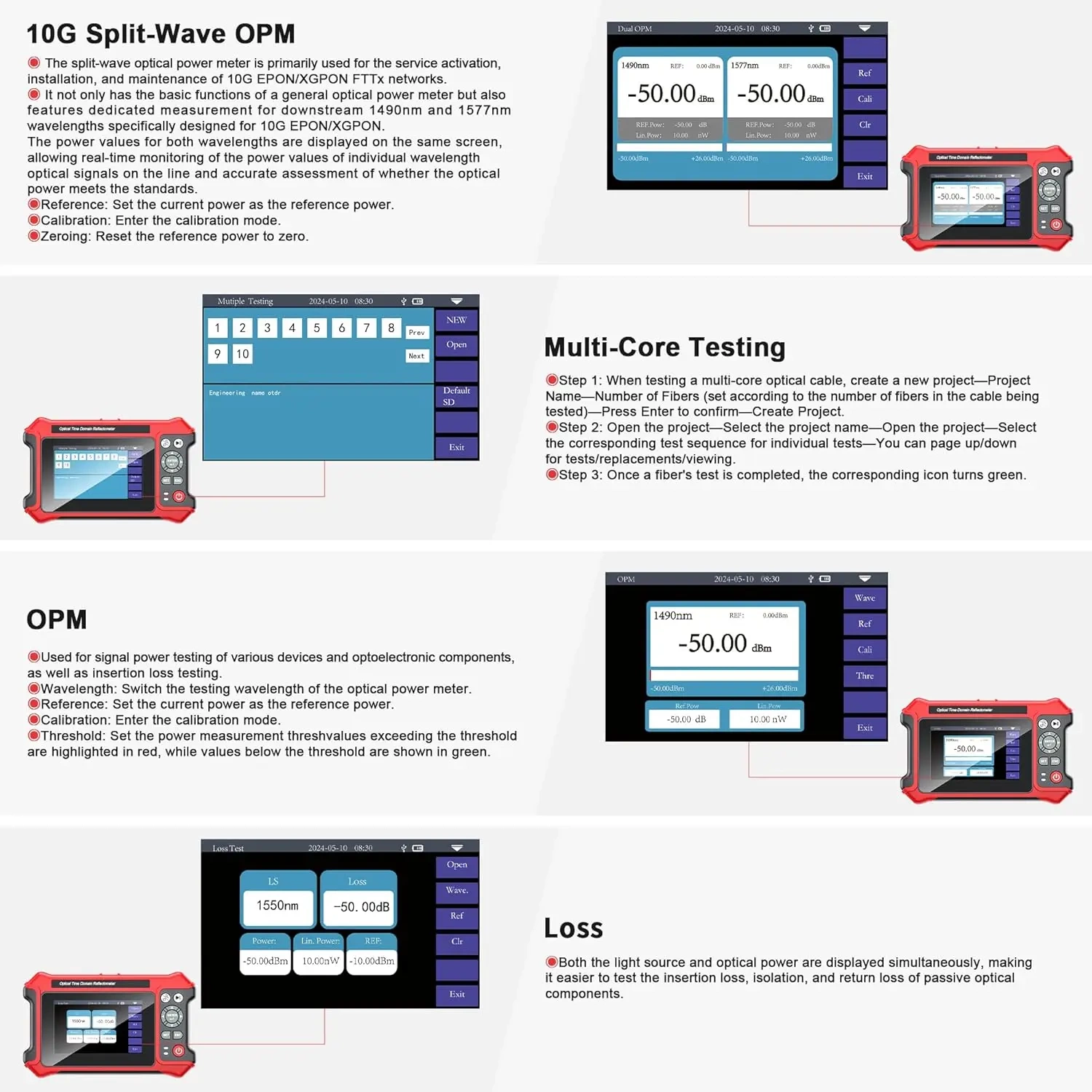

Szesnaście kluczowych funkcji

• Rozdzielanie fal optycznych
• Miernik mocy optycznej
• Automatyczny OTDR
• Zaawansowany OTDR
• Mapa zdarzeń
• Kontrola stanu zakończenia
• Pomiar długości kabla RJ45
• Sekwencja RJ45
• Wyszukiwanie RJ45
• Test wielowłóknowy
• Test tłumienia
• Stabilne źródło światła
• Źródło czerwonego światła
• Światło LED
• Wykrywanie powierzchni czołowej
• Ładowanie baterii litowej

Automatyczny OTDR
Ustaw jedynie długość fali pomiarowej i czas testu — pozostałe parametry są automatycznie dobierane przez urządzenie, aby przeprowadzić pełny test.

Wysokowydajny OTDR
Dystans pomiarowy — 80 km
Obsługa podwójnej długości fali 1310/1550 nm

Zaawansowany OTDR
Tryb eksperta: możliwość ręcznej regulacji długości fali, zakresu pomiarowego, czasu trwania impulsu i innych parametrów

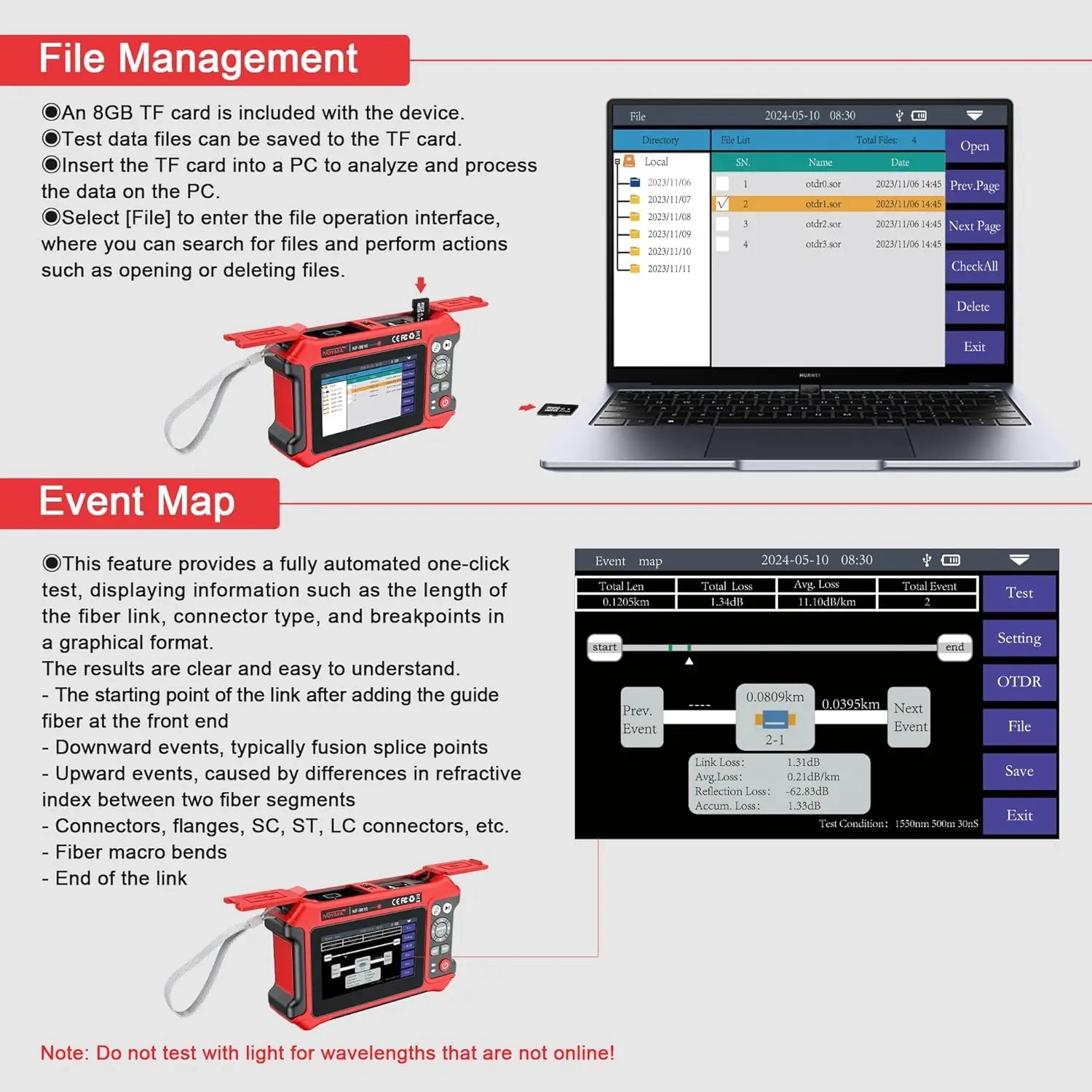

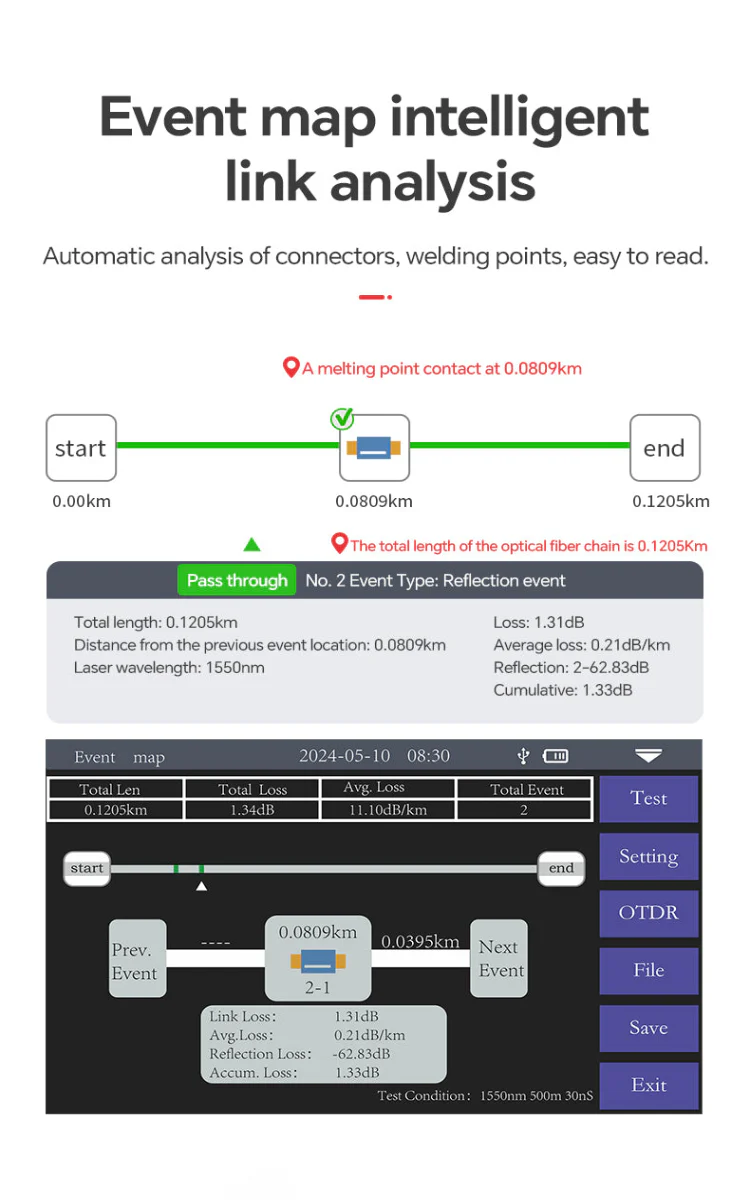

Inteligentna analiza łącza – mapa zdarzeń
Automatyczna analiza złączy, spawów, łatwa interpretacja wyników

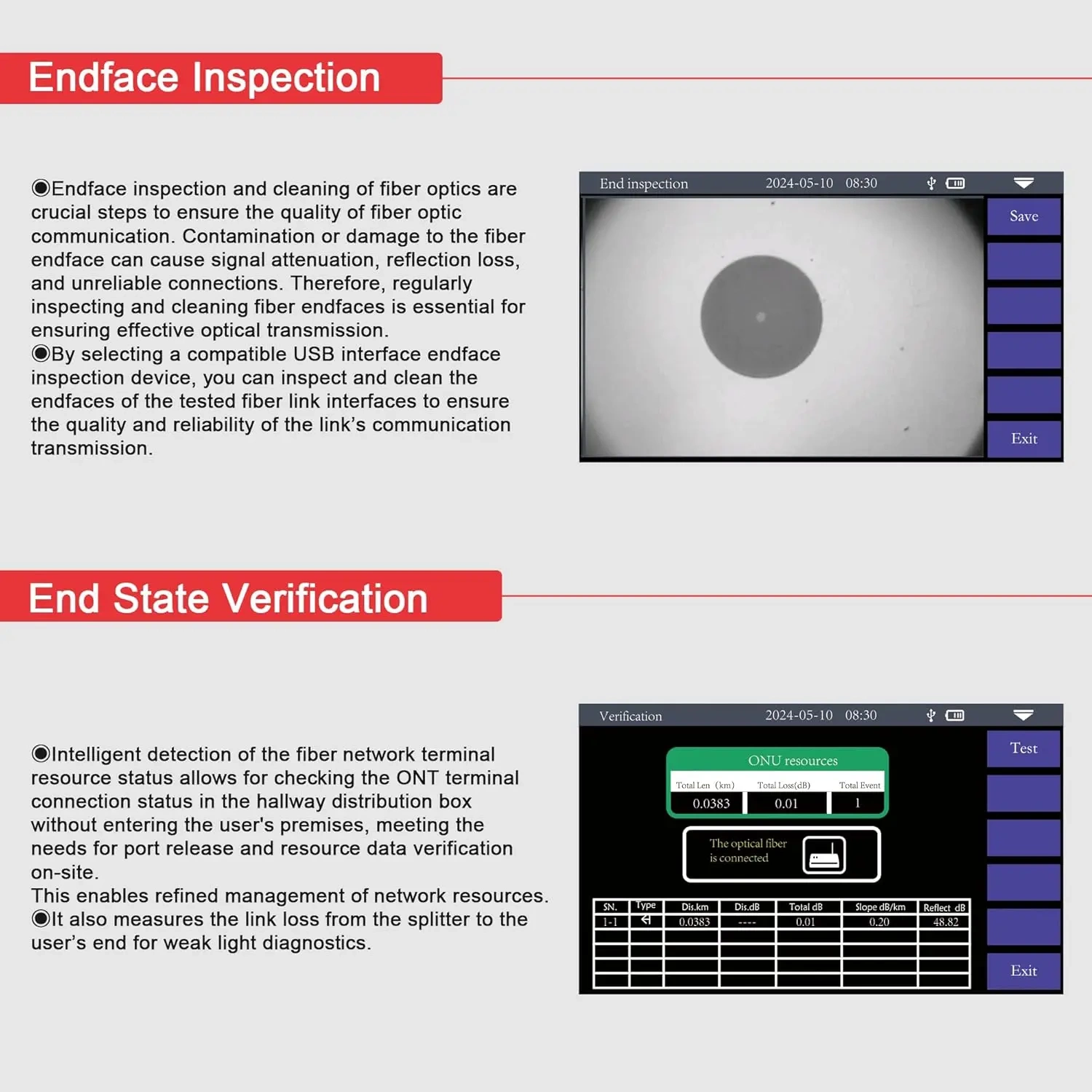

Kontrola stanu zakończenia
Inteligentne sprawdzanie stanu terminali światłowodowych; możliwość weryfikacji połączeń końcowych ONT nawet bez wejścia do mieszkania, tylko z poziomu skrzynki światłowodowej na korytarzu

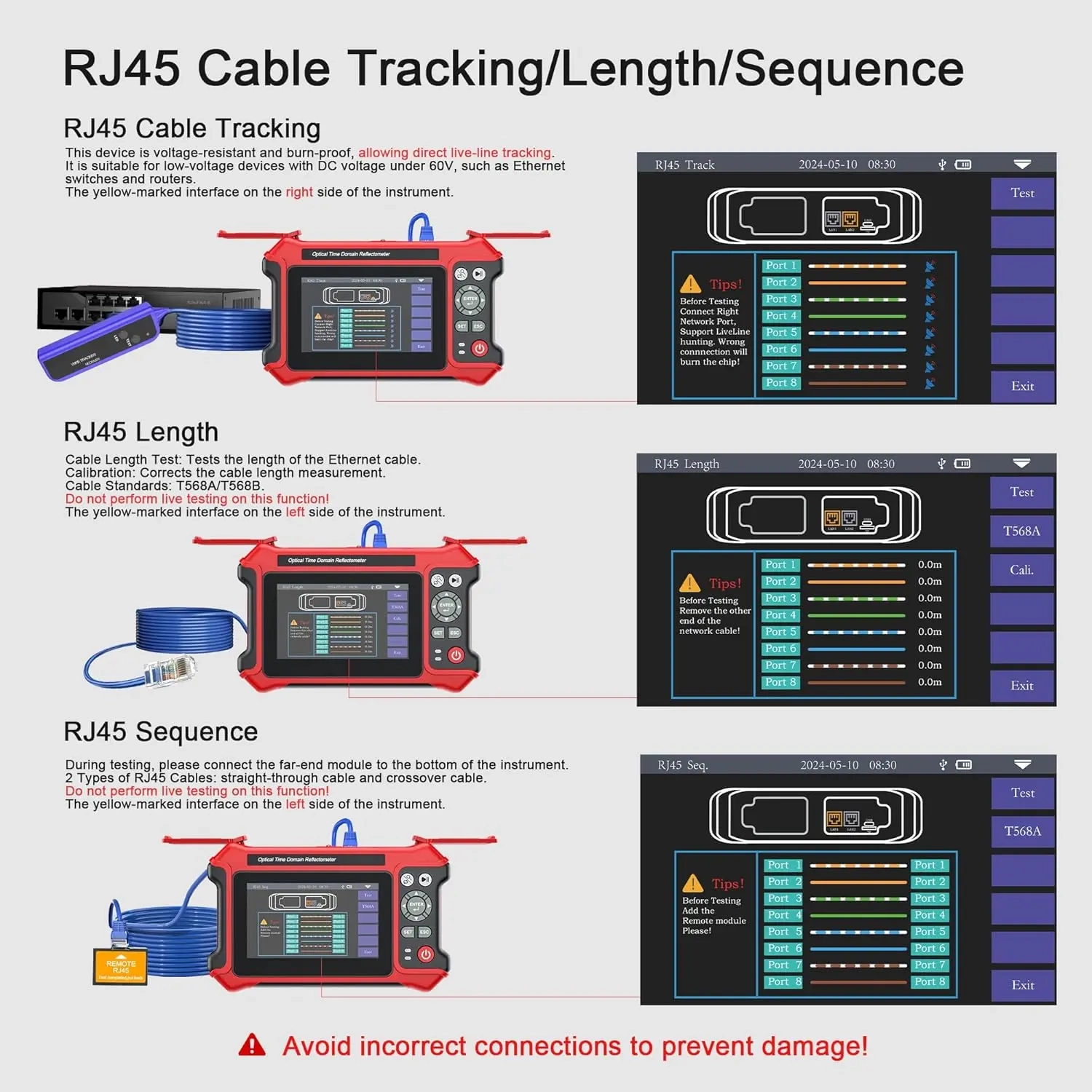

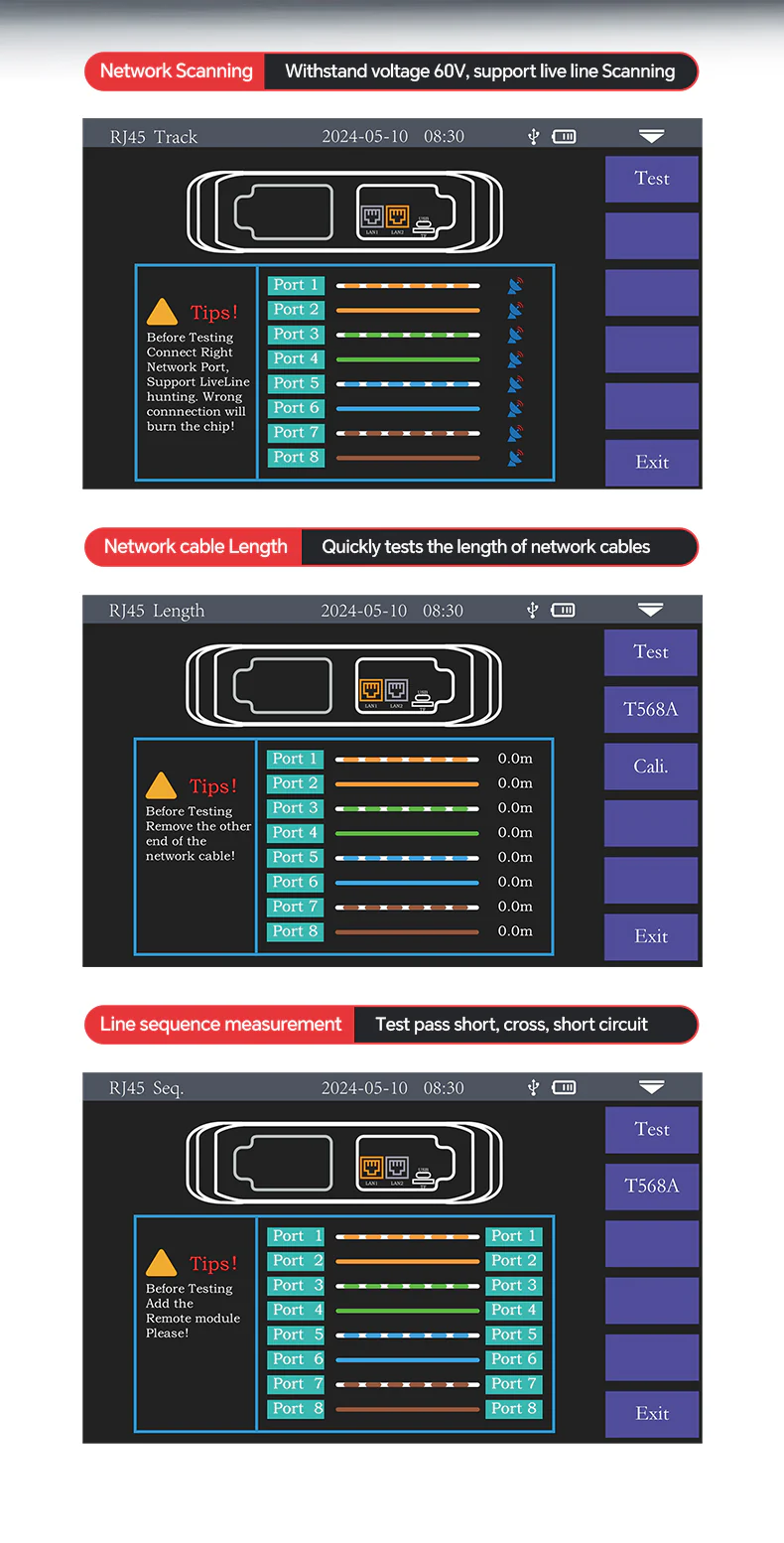

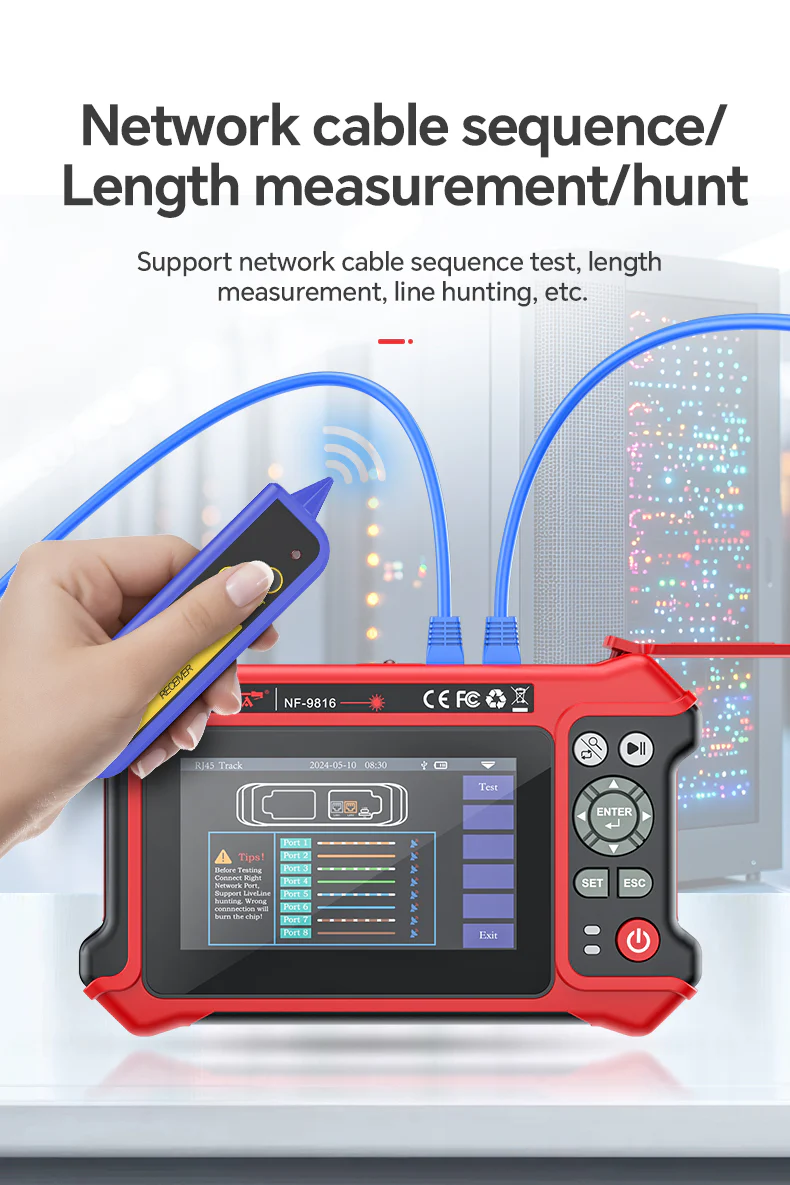

Sekwencja/przewód RJ45 – pomiar długości/wyszukiwanie
Obsługa sekwencji przewodów sieciowych, pomiaru długości, wyszukiwania linii i innych funkcji

Skanowanie sieci/pomiar długości kabli/identyfikacja sekwencji przewodów
Obsługa skanowania sieci, pomiarów kabli oraz kolejności żył

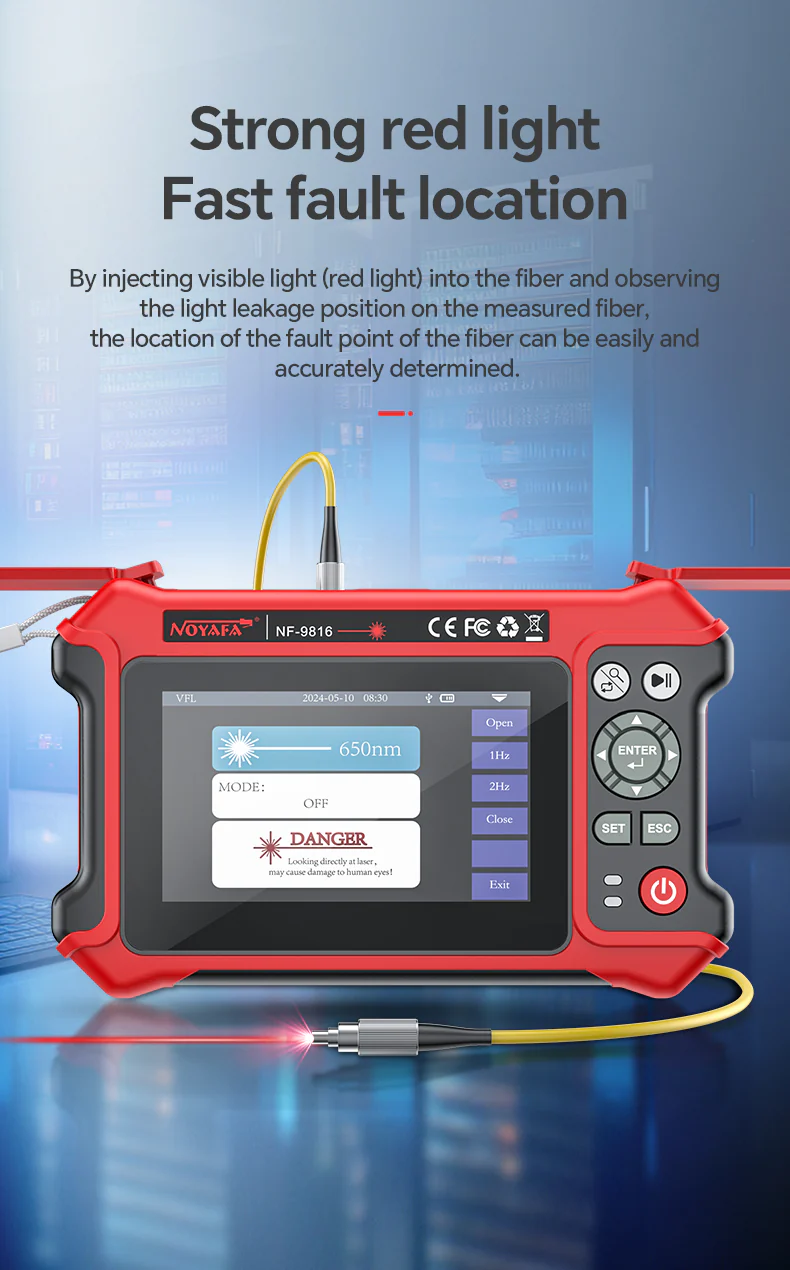

Silne czerwone światło – szybka lokalizacja usterek
Wstrzykując widzialne światło (czerwone) do włókna i obserwując miejsce wycieku, można łatwo i precyzyjnie określić lokalizację uszkodzenia

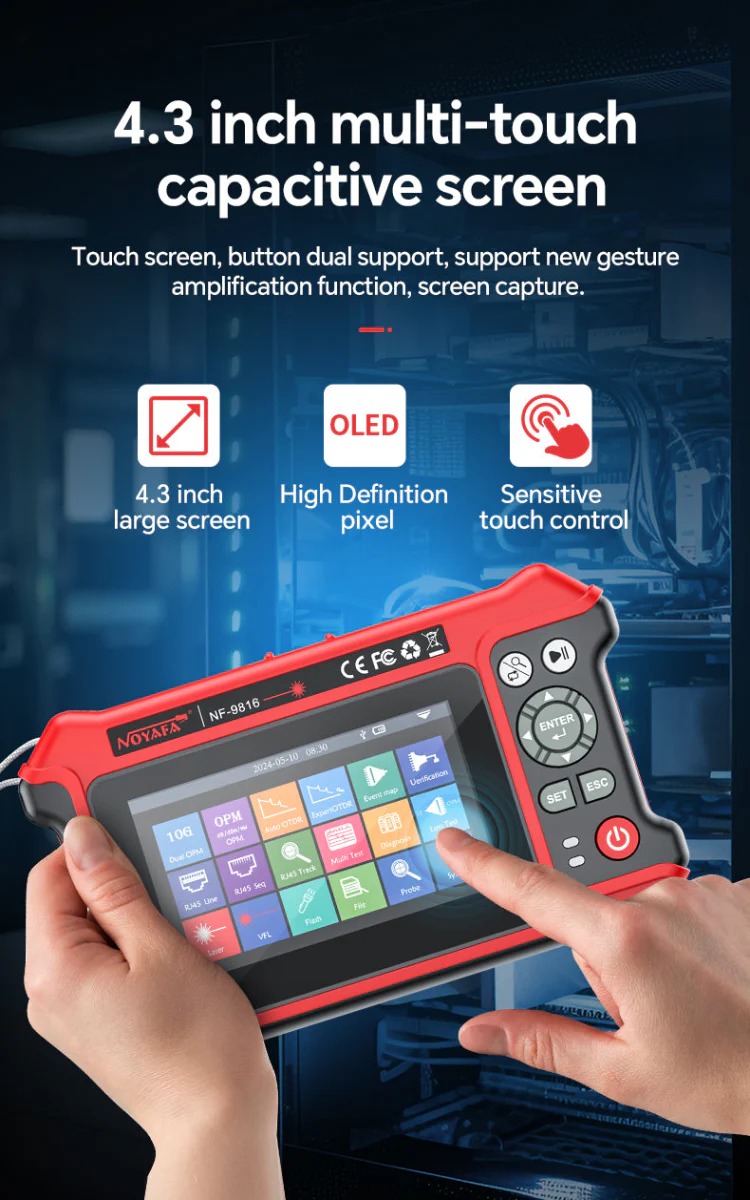

4,3-calowy ekran pojemnościowy multi-touch
Obsługa dotykowa oraz przyciski, funkcja powiększania gestem, możliwość wykonywania zrzutów ekranu

Akumulator litowy 4700 mAh
Ładowanie przez popularny port TYPE-C, inteligentna ochrona przed przeładowaniem, nadmiernym prądem, przepięciem i zwarciem
