Noyafa NF-982 – wielofunkcyjny OTDR do pomiarów światłowodów, testów sieci LAN i diagnostyki kabli

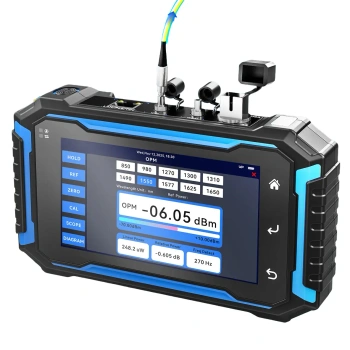

Noyafa NF-982 Multi-Function OTDR to zaawansowany, przenośny reflektometr optyczny OTDR połączony z miernikiem mocy optycznej, stabilnym źródłem światła, testerem sieci LAN oraz analizatorem PoE. To kompleksowe narzędzie do pomiarów światłowodów jednomodowych, testów okablowania strukturalnego oraz diagnostyki infrastruktury sieciowej – zarówno podczas budowy, jak i utrzymania sieci.

Sercem urządzenia jest wysokowydajny silnik OTDR obsługujący długości fal 1310 nm i 1550 nm (single-mode). Umożliwia on szybkie i precyzyjne wykrywanie zdarzeń takich jak spawy, złącza, tłumienia, zgięcia oraz przerwy w torze światłowodowym. Do dyspozycji są tryby Auto OT, Expert OT oraz Event View, a także szczegółowa lista zdarzeń i powiększany wykres reflektometryczny z linijką A–B.

NF-982 łączy funkcje kilku urządzeń:

• OTDR – reflektometr światłowodowy
• OPM – miernik mocy optycznej
• VFL – wizualny lokalizator uszkodzeń 10 mW (650 nm)
• Stabilne źródło światła
• Tester mapy połączeń (wiremap)
• Tester długości kabla
• Tester PoE
• Skaner IP i funkcja PING

Dzięki temu jedno urządzenie zastępuje zestaw kilku narzędzi serwisowych, co realnie ogranicza koszty wyposażenia ekipy instalacyjnej.

4-calowy ekran IPS (800×480) z obsługą dotykową zapewnia czytelny podgląd wykresów, wyników pomiarów i animacji (np. funkcja Port Flash do identyfikacji aktywnego portu). Wbudowany akumulator 3200 mAh pozwala na około 10 godzin ciągłej pracy.

Urządzenie sprawdzi się w:

• budowie i odbiorach sieci FTTH,
• serwisie linii światłowodowych,
• diagnostyce sieci LAN i okablowania strukturalnego,
• weryfikacji zasilania PoE,
• pomiarach długości kabli miedzianych i światłowodowych,
• monitoringu infrastruktury telekomunikacyjnej.

Specyfikacja techniczna

Dane ogólne:

• Model: NF-982
• Wyświetlacz: 4” IPS, 800 × 480 px, dotykowy
• Zasilanie: akumulator Li-Ion 3,7 V / 3200 mAh
• Czas pracy: do 10 godzin
• Ładowanie: USB-C 5V / 2A
• Wbudowana latarka LED

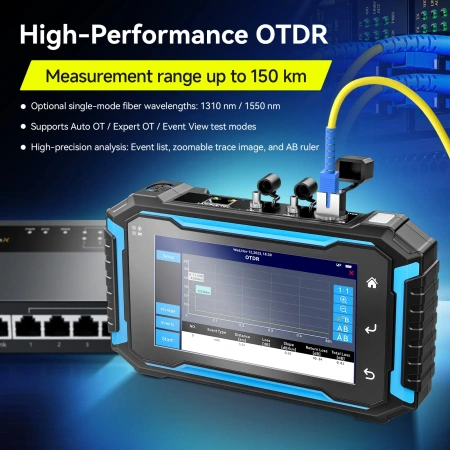

OTDR:

• Obsługiwane długości fali (SM): 1310 nm / 1550 nm
• Tryby pracy: Auto OT / Expert OT / Event View
• Analiza zdarzeń: lista eventów, wykres z powiększeniem, linijka A–B
• Precyzyjna lokalizacja spawów, złączy, tłumień i przerw

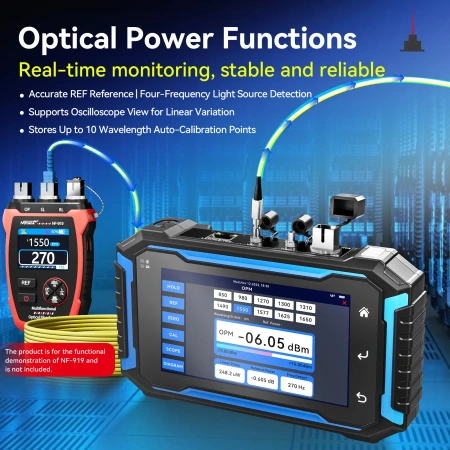

Miernik mocy optycznej (OPM):

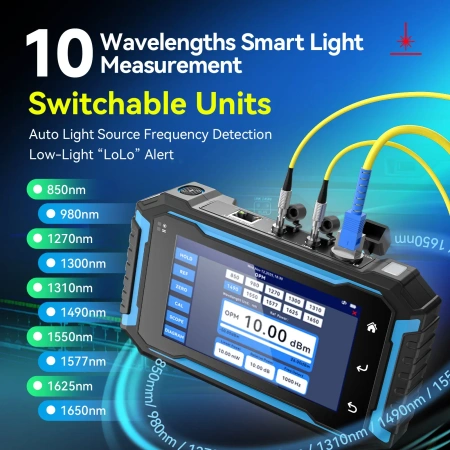

• Długości fal: 1625 nm, 1550 nm, 1490 nm, 1310 nm, 1300 nm, 850 nm
• Zakres pomiarowy: -70 do +6 dBm
• Obsługa pomiaru strat toru optycznego (REF)
• Automatyczna kalibracja do 10 długości fal
• Widok liniowej zmiany mocy (tryb oscyloskopowy)

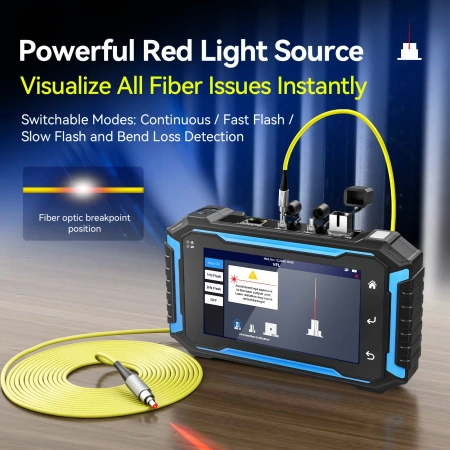

VFL – wizualny lokalizator uszkodzeń:

• Moc: 10 mW
• Długość fali: 650 nm (czerwony laser)
• Zasięg: do 8 km
• Tryby: ciągły / szybkie miganie / wolne miganie
• Wykrywanie mikrozgięć i pęknięć włókna

Testy kabli miedzianych (LAN):

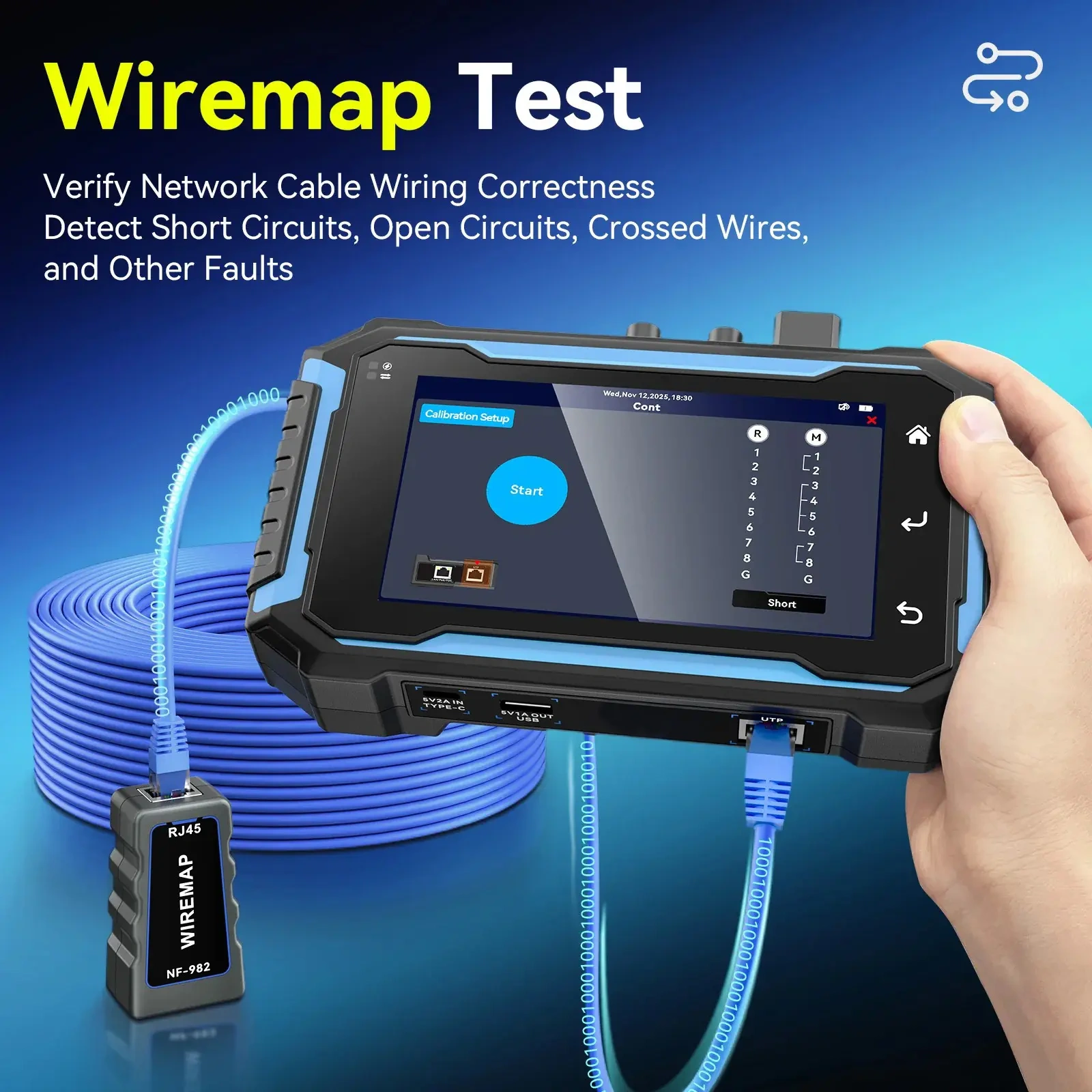

• Test mapy połączeń (wiremap)
• Wykrywanie zwarć, przerw, zamiany par
• Test kabli UTP i ekranowanych
• Lokalizacja uszkodzeń RJ45 (bliski, środkowy, daleki koniec)
• Pomiar długości kabla sieciowego: od 5 m do 350 m
• Maksymalny pomiar długości (tryb rozszerzony): do 3 km

Funkcje sieciowe:

• Test PoE – weryfikacja napięcia i zasilania Ethernet
• PING Test – test odpowiedzi serwerów i urządzeń
• IP Scan – wykrywanie adresów IP w sieci
• Port Flash – identyfikacja portu poprzez miganie diod

Wymiary opakowania: 27 × 21,5 × 7,5 cm

Praktyczne wskazówki

• Przed pomiarem OTDR wykonaj kalibrację REF, aby uzyskać wiarygodny wynik tłumienia toru.
• Przy krótkich odcinkach światłowodu użyj trybu Expert OT, który umożliwia dokładniejszą analizę zdarzeń bliskich.
• Do lokalizacji mikropęknięć używaj VFL w trybie ciągłym, obserwując emisję światła przez powłokę włókna.
• W testach PoE sprawdź zarówno napięcie, jak i klasę zasilania – pozwoli to uniknąć problemów z niedostateczną mocą urządzeń.
• Przy pomiarze długości kabla miedzianego unikaj równoległego prowadzenia przewodów z liniami zasilającymi – zakłócenia mogą wpłynąć na dokładność pomiaru.

Trochę teorii

OTDR (Optical Time Domain Reflectometer) działa na zasadzie wysyłania krótkiego impulsu światła do włókna i analizy sygnału odbitego. Każde zdarzenie – spaw, złącze, zgięcie czy przerwa – powoduje zmianę charakterystyki odbicia. Na podstawie czasu powrotu impulsu urządzenie wylicza odległość do miejsca uszkodzenia.

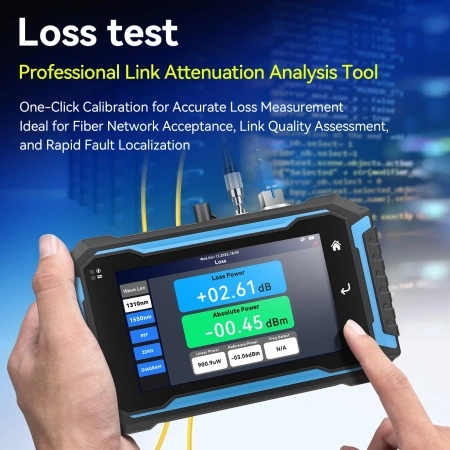

Pomiar tłumienia wyrażany jest w decybelach (dB). Strata mocy w torze światłowodowym wynika z:

• tłumienia materiałowego włókna,
• strat na spawach,
• niedopasowania złączy,
• mikrozgięć i makrozgięć.

Funkcja OPM (Optical Power Meter) mierzy rzeczywistą moc optyczną docierającą do odbiornika. Porównanie mocy nadawczej i odbiorczej pozwala określić całkowitą stratę toru.

W sieciach LAN pomiar długości kabla opiera się na analizie czasu propagacji sygnału (TDR). Z kolei test PoE sprawdza obecność napięcia stałego przesyłanego parami przewodów zgodnie ze standardami IEEE 802.3af/at.
