Reflektometr i tester sieci w jednym – znajdź uszkodzenie kabla bez rozkuwania ściany

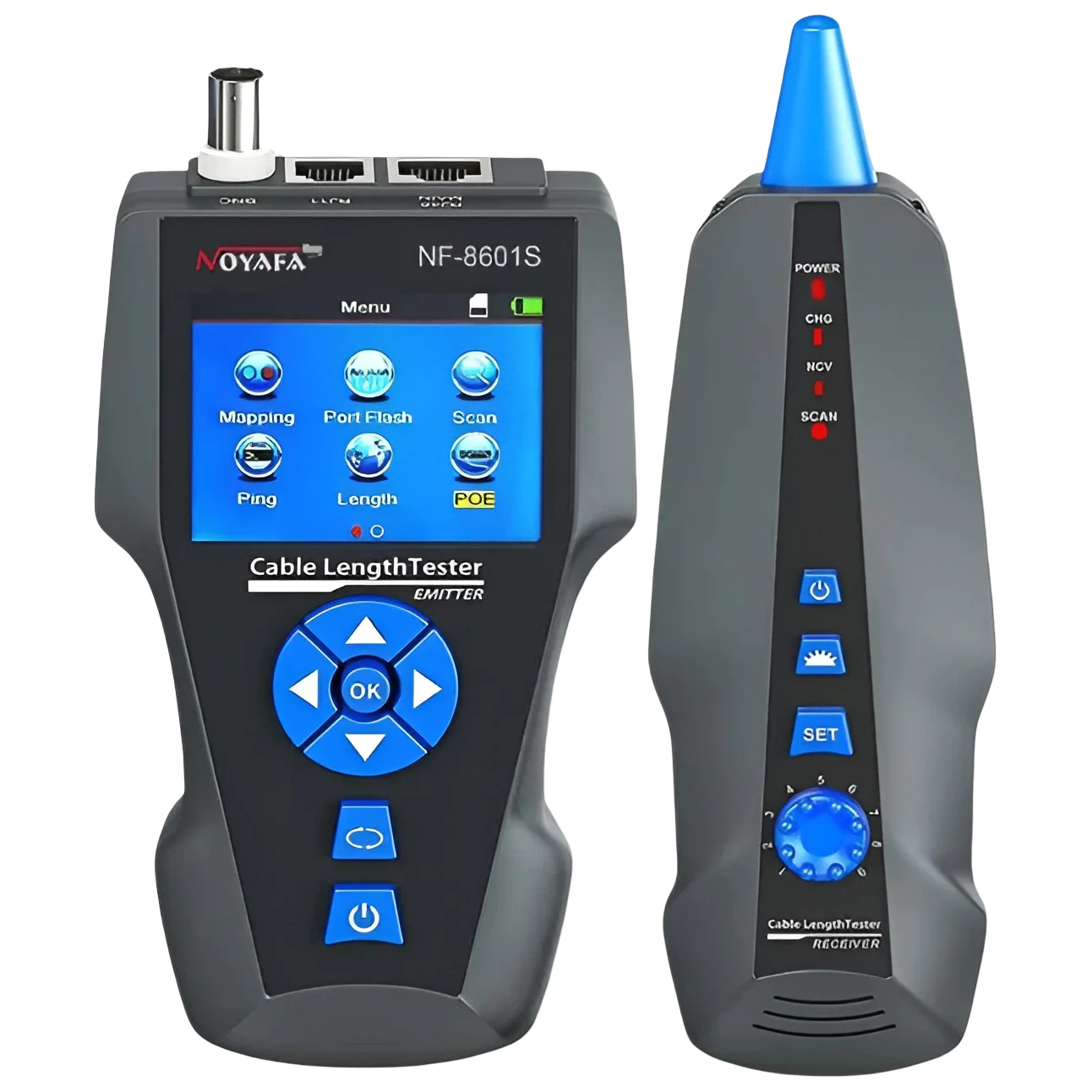

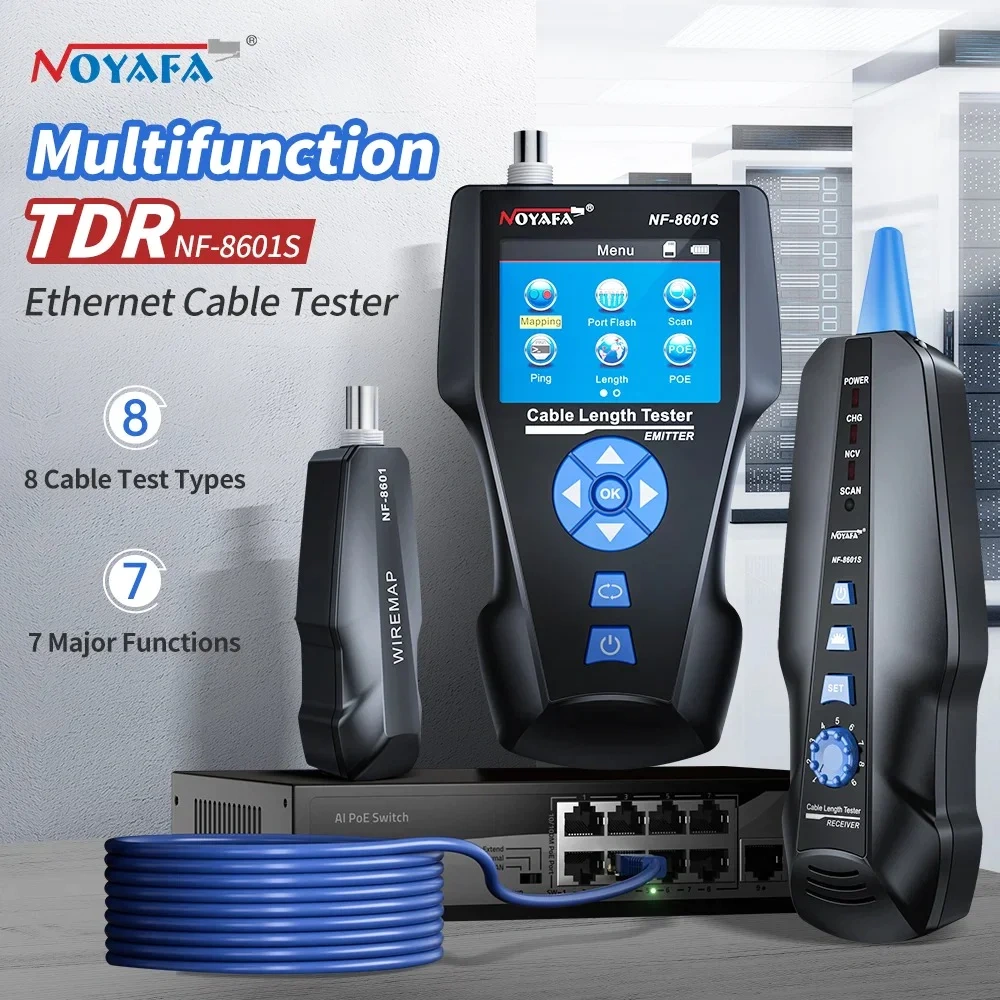

waria okablowania rzadko jest widoczna. Kabel wygląda dobrze, wtyk siedzi w gnieździe, a link nie wstaje albo prędkość spada do ułamka przepustowości. Noyafa NF-8601S rozwiązuje ten problem od strony pomiarowej: zamiast zgadywać, podaje odległość do miejsca zwarcia lub przerwy w metrach, mierzoną od strony testera. Zamiast wymieniać cały odcinek, wymieniasz jego uszkodzony fragment lub jedno gniazdo.

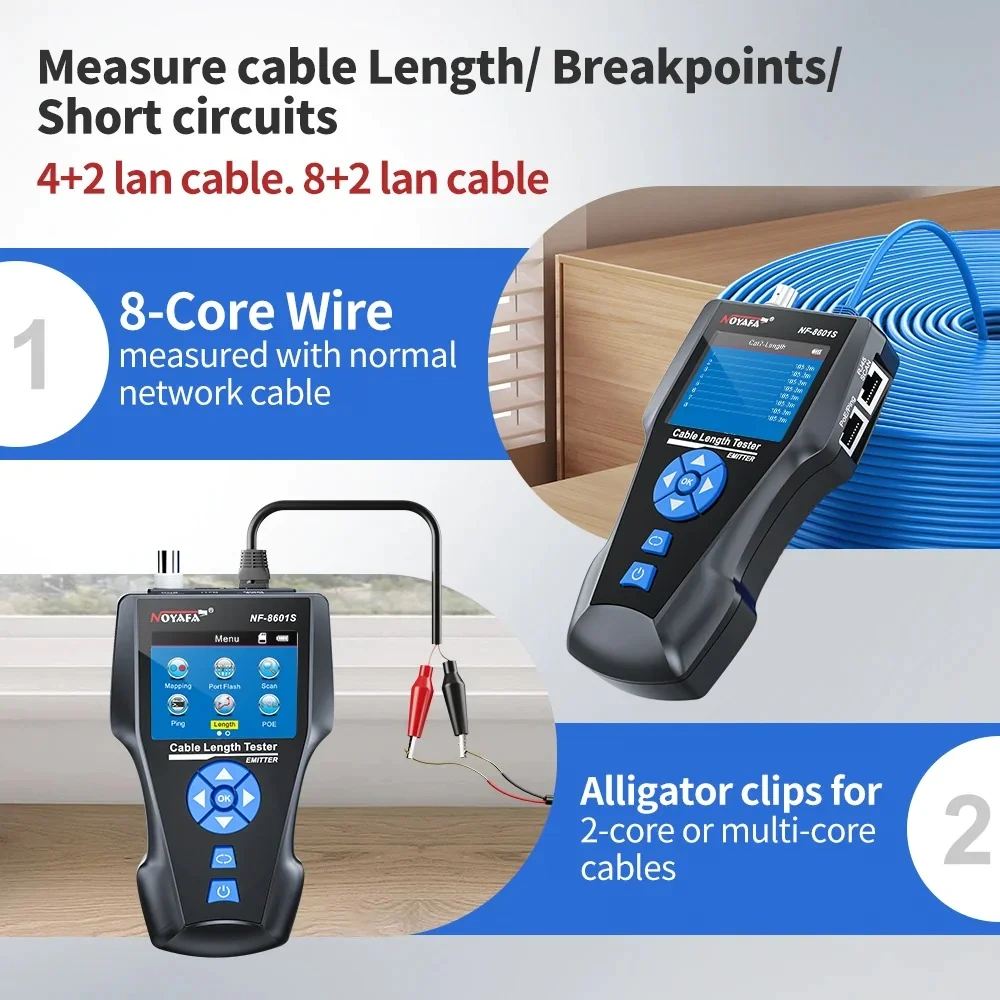

Urządzenie łączy funkcje, po które zwykle sięga się po trzy osobne przyrządy. Pomiar długości metodą TDR działa na skrętce Cat5e, Cat6, Cat6a i Cat7, na przewodzie telefonicznym, koncentrycznym oraz na dowolnych przewodach metalowych podłączonych przez krokodylki – z dokładnością 2% po kalibracji. Mapa połączeń wykrywa przerwy, zwarcia, zamiany żył, skrzyżowania i split pair, czyli tę wadę, która nie blokuje transmisji, ale skutecznie ją spowalnia. Trzy tryby wyszukiwania przewodu w wiązce z filtracją zakłóceń sieciowych pozwalają namierzyć konkretny kabel w zapchanej korytce lub w krosownicy.

Do tego dochodzą narzędzia czysto sieciowe: test PoE ze wskazaniem pinów zasilających i napięcia, test PING z pomiarem czasu odpowiedzi i strat pakietów oraz funkcja Port Flash, która miga portem na switchu, żeby jednoznacznie wskazać, gdzie kończy się kabel trzymany w ręce. Odbiornik dodatkowo pełni rolę bezdotykowego detektora napięcia NCV 90–1000 V AC i ma wbudowaną lampkę do pracy w ciemnych szachtach.

Konstrukcja jest przygotowana do pracy terenowej. Kolorowy wyświetlacz 2,8" o rozdzielczości 320 × 240 px pokazuje wynik graficznie, a nie w postaci diod, które trzeba interpretować. Akumulatory litowe 3,7 V 1800 mAh w nadajniku i odbiorniku ładuje się przez micro USB, więc na budowie wystarczy powerbank. Wyniki zapisują się na karcie TF w plikach TXT – do 50 zestawów – i przenoszą na komputer bez oprogramowania i sterowników.

Zastosowania

• lokalizacja przerw i zwarć w okablowaniu strukturalnym z podaniem odległości do usterki
• pomiar długości odcinków skrętki przed certyfikacją i przy odbiorze instalacji
• inwentaryzacja i opisywanie niepodpisanych krosownic oraz gniazd
• identyfikacja pojedynczego przewodu w wiązce, korytku i szachcie
• diagnostyka wolnej sieci wynikającej ze split pair i błędnego zarobienia wtyków
• sprawdzanie obecności i napięcia PoE przed podłączeniem kamery, punktu dostępowego lub telefonu VoIP
• szybka weryfikacja łączności i opóźnień w sieci LAN oraz do sieci zewnętrznej
• serwis instalacji telefonicznych i monitoringu analogowego na przewodzie koncentrycznym
• wyszukiwanie przewodów niesieciowych, np. sterowniczych i głośnikowych, przez krokodylki
• bezdotykowe sprawdzenie obecności napięcia przed rozpoczęciem prac

Specyfikacja techniczna

• metoda pomiaru długości: TDR – reflektometria w dziedzinie czasu
• zakres pomiaru długości: 1–500 m
• dokładność po kalibracji: 2% (±0,5 m)
• dokładność pomiaru dla przewodów powyżej 50 m: 3% (±0,5 m)
• jednostki wyniku: metry, stopy, jardy
• kalibracja użytkownika na odcinku o znanej długości: min. 20 m, zalecane 50 m lub więcej
• minimalna liczba żył do pomiaru długości: 2
• testowane i wyszukiwane przewody: STP/UTP Cat5e, Cat6, Cat6a, Cat7, telefoniczne, koncentryczne, dowolne przewody metalowe przez krokodylki

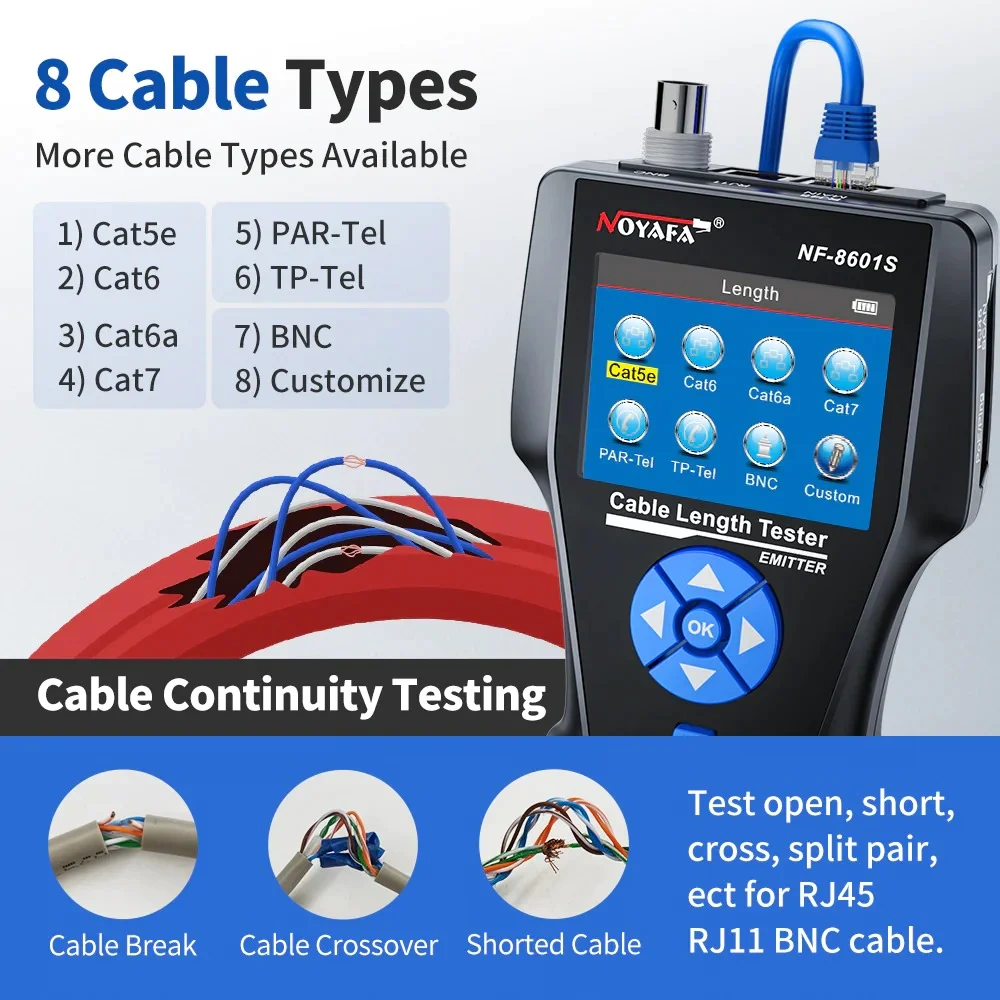

• gotowe profile pomiarowe: Cat5e, Cat6, Cat6a, Cat7, PAR-Tel, TP-Tel, BNC, Custom
• wykrywane błędy mapy połączeń: przerwa, zwarcie, zamiana żył, skrzyżowanie, split pair

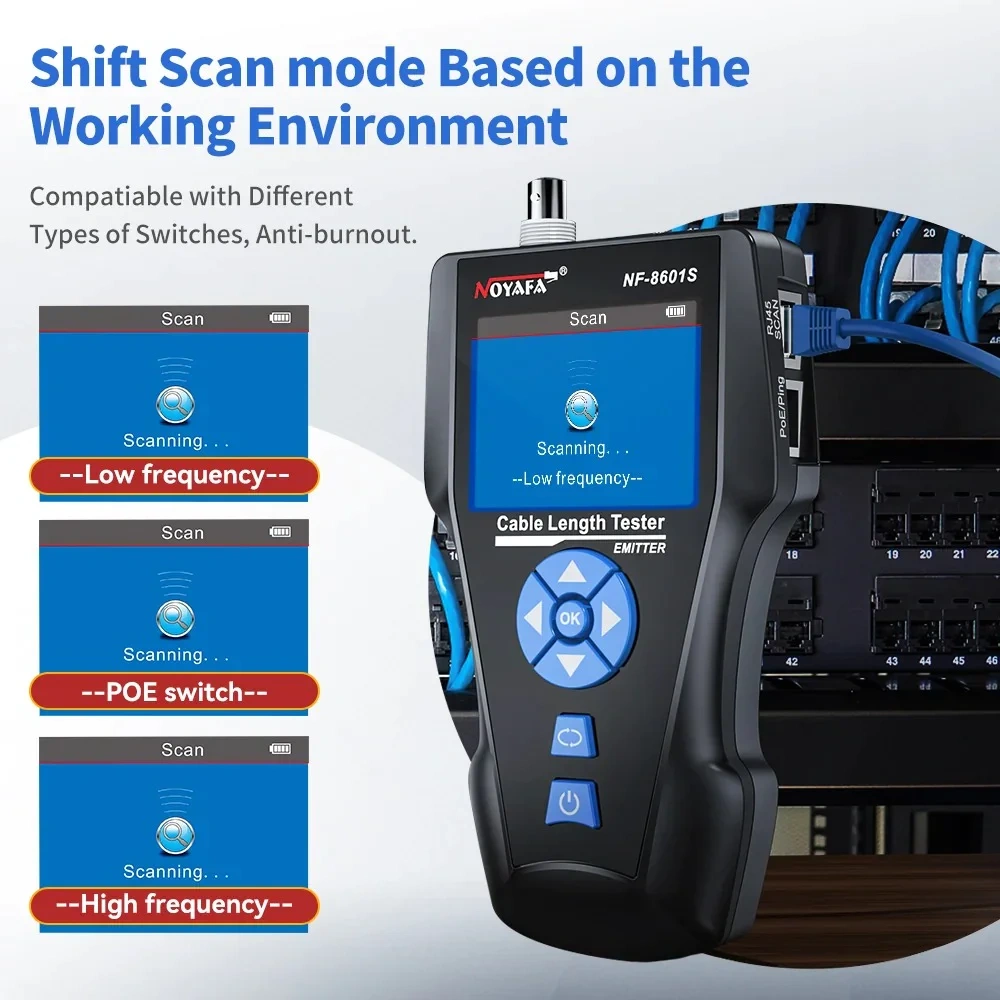

• tryby wyszukiwania przewodu: niska częstotliwość, wysoka częstotliwość, PoE switch

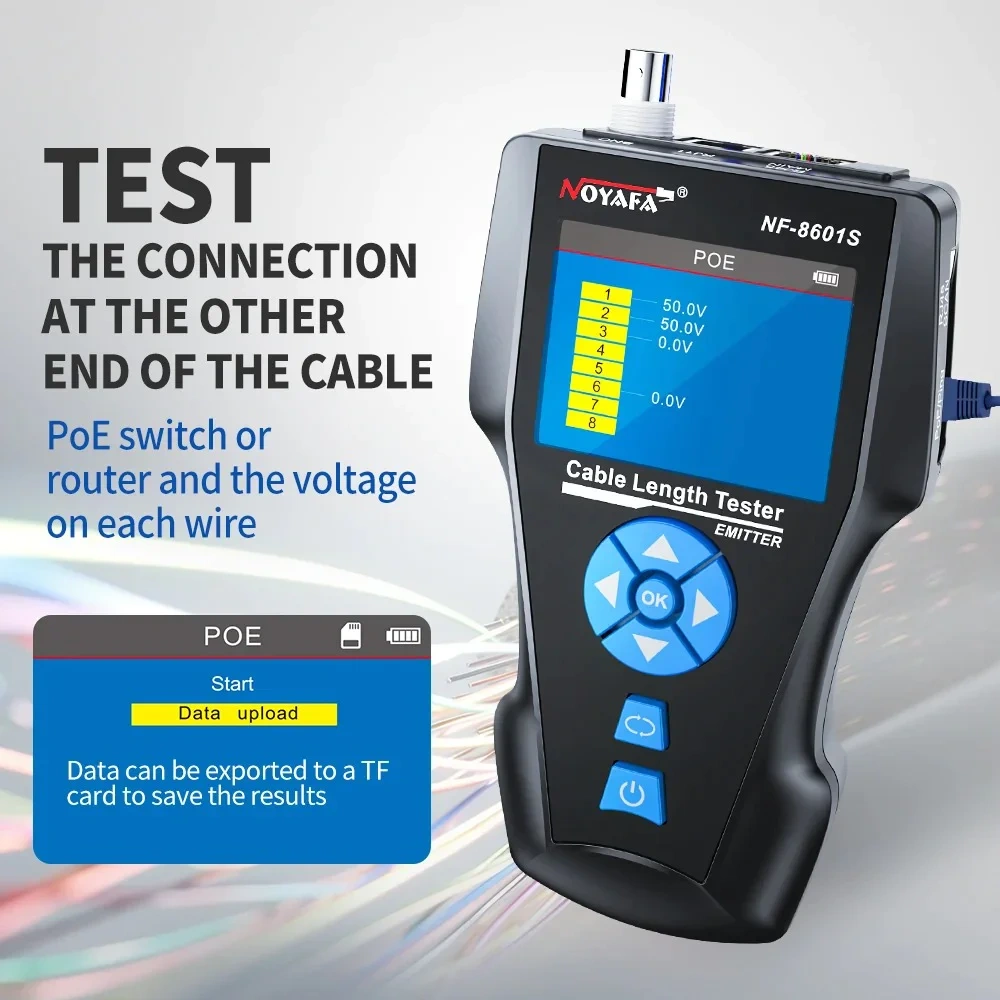

• test PoE: wskazanie pinów zasilających oraz napięcia na poszczególnych pinach
• test PING: 4 pakiety po 32 B, konfigurowalny rozmiar pakietu, liczba pakietów, timeout i TTL
• konfiguracja adresacji: automatyczna lub ręczna (IP, brama, maska podsieci)

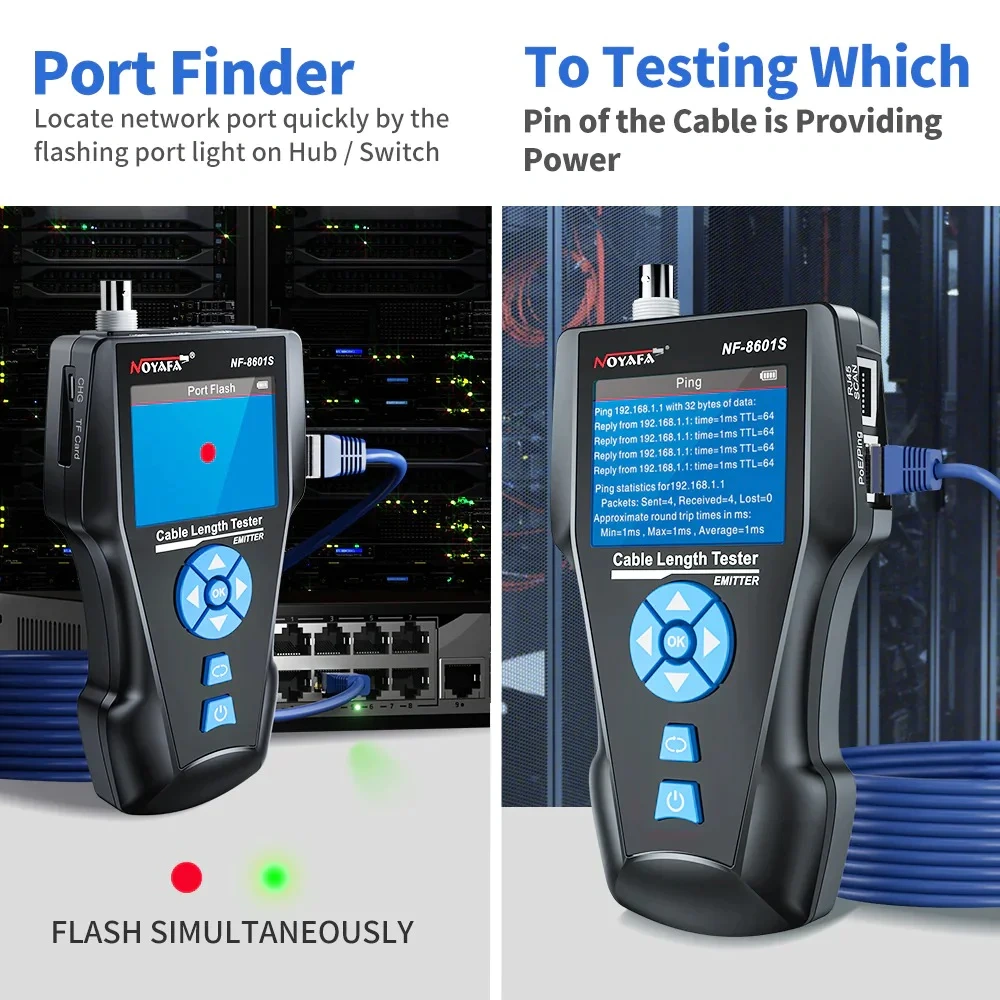

• funkcja Port Flash: miganie portem na switchu, hubie lub routerze
• detektor napięcia NCV w odbiorniku: 90–1000 V AC
• wyświetlacz: kolorowy LCD 2,8", 320 × 240 px, pole widzenia 60 × 45 mm
• złącza nadajnika: RJ45 MAIN, RJ45 SCAN, RJ45 PoE/PING, RJ11, BNC
• złącza identyfikatora zdalnego: RJ45, RJ11, BNC
• pamięć wyników: karta microSD (TF) 1 GB w zestawie, do 50 zestawów w formacie TXT
• zasilanie nadajnika i odbiornika: akumulator Li-Ion 3,7 V 1800 mAh
• ładowanie: micro USB
• automatyczne wyłączanie: 15 min, 30 min, 1 h, 2 h lub funkcja wyłączona
• podświetlenie: 3 poziomy jasności, czas świecenia 15 s, 30 s lub 1 min
• lampka robocza w odbiorniku oraz regulacja czułości
• temperatura pracy: -10…+60°C
• wilgotność pracy: 20–70%
• wymiary nadajnika: 173 × 92 × 34 mm
• wymiary odbiornika: 183 × 58 × 35 mm
• wymiary identyfikatora zdalnego: 106 × 32 × 30 mm

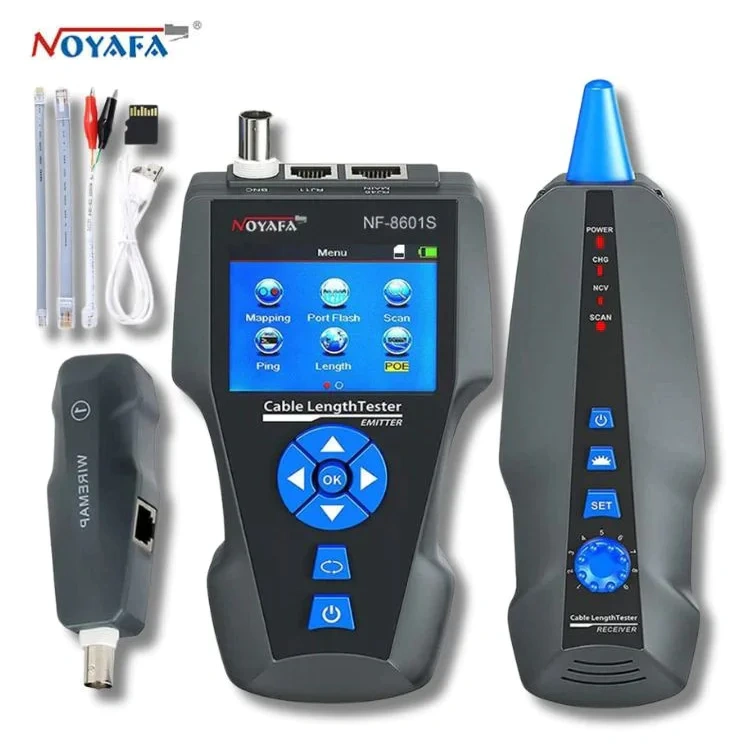

W zestawie

• nadajnik NF-8601S
• odbiornik z funkcją NCV i lampką
• identyfikator zdalny WIREMAP
• adapter RJ45
• adapter RJ11
• przewód z krokodylkami
• karta pamięci microSD (TF) 1 GB
• ładowarka
• futerał transportowy
• instrukcja obsługi

Jak działa pomiar TDR i dlaczego wymaga kalibracji?

TDR to ta sama zasada, na której działa radar, tylko zamiast przestrzeni ośrodkiem jest para żył. Tester wysyła w przewód krótki impuls elektryczny i mierzy czas, po którym wraca odbicie. Odbicie powstaje wszędzie tam, gdzie zmienia się impedancja falowa linii – na końcu kabla, na zwarciu, na przerwie, na źle zarobionym wtyku lub zgniecionym odcinku. Znając czas przelotu i prędkość propagacji sygnału, przyrząd przelicza wynik na odległość.

I tu jest haczyk, o którym warto wiedzieć przed pierwszym pomiarem: prędkość propagacji nie jest stała. Zależy od dielektryka izolacji, skoku skrętu par i konstrukcji kabla, więc dwa przewody tej samej kategorii od różnych producentów dadzą różne wskazania. Dlatego NF-8601S ma gotowe profile Cat5e, Cat6, Cat6a i Cat7, a dodatkowo funkcję kalibracji na odcinku o znanej długości. Producent zaleca kalibrować na kablu nie krótszym niż 20 m, a najlepiej 50 m lub dłuższym – im dłuższy wzorzec, tym mniejszy wpływ błędu odczytu na wyliczoną prędkość. Po kalibracji dokładność sięga 2%, bez niej urządzenie pracuje na danych fabrycznych.

Druga praktyczna zasada: pomiar długości wykonuje się przy odłączonym drugim końcu kabla. Otwarty koniec daje czyste, silne odbicie. Podłączenie identyfikatora zdalnego służy do czegoś innego – do sprawdzenia ciągłości i mapy połączeń, a nie do mierzenia długości. Z tego samego powodu przyrząd potrzebuje minimum dwóch żył: pojedynczy przewód nie tworzy linii transmisyjnej, w której impuls mógłby się propagować i odbić.

Wyniki dla poszczególnych pinów potrafią się nieznacznie różnić, bo pary w skrętce mają różny skok skrętu i fizycznie różną długość. Instrukcja wskazuje wartości referencyjne: pin 3 dla kabla sieciowego, pin 4 dla telefonicznego i pin 2 dla koncentrycznego. To po tych pinach należy odczytywać długość odcinka, a nie po największym lub najmniejszym wskazaniu.
