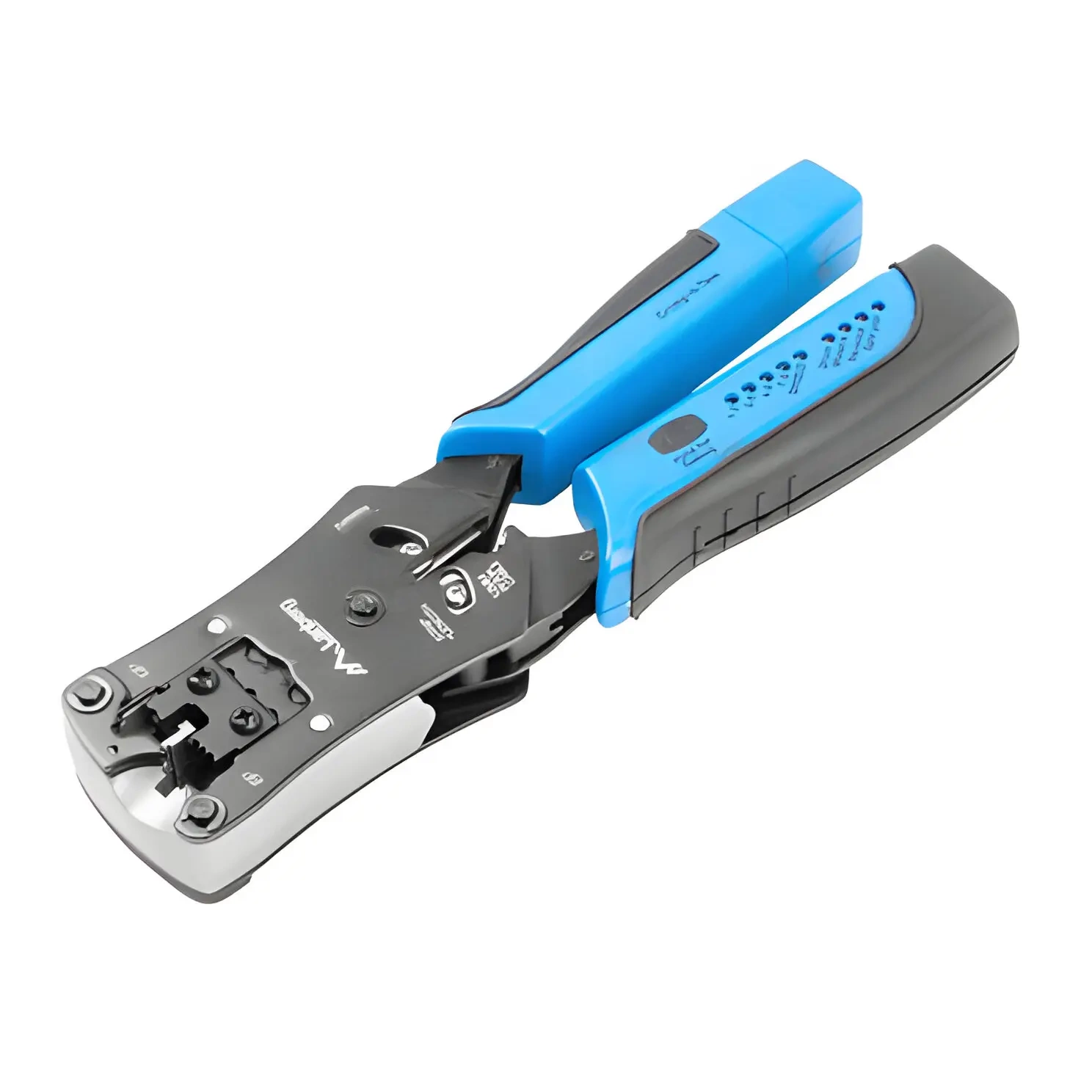

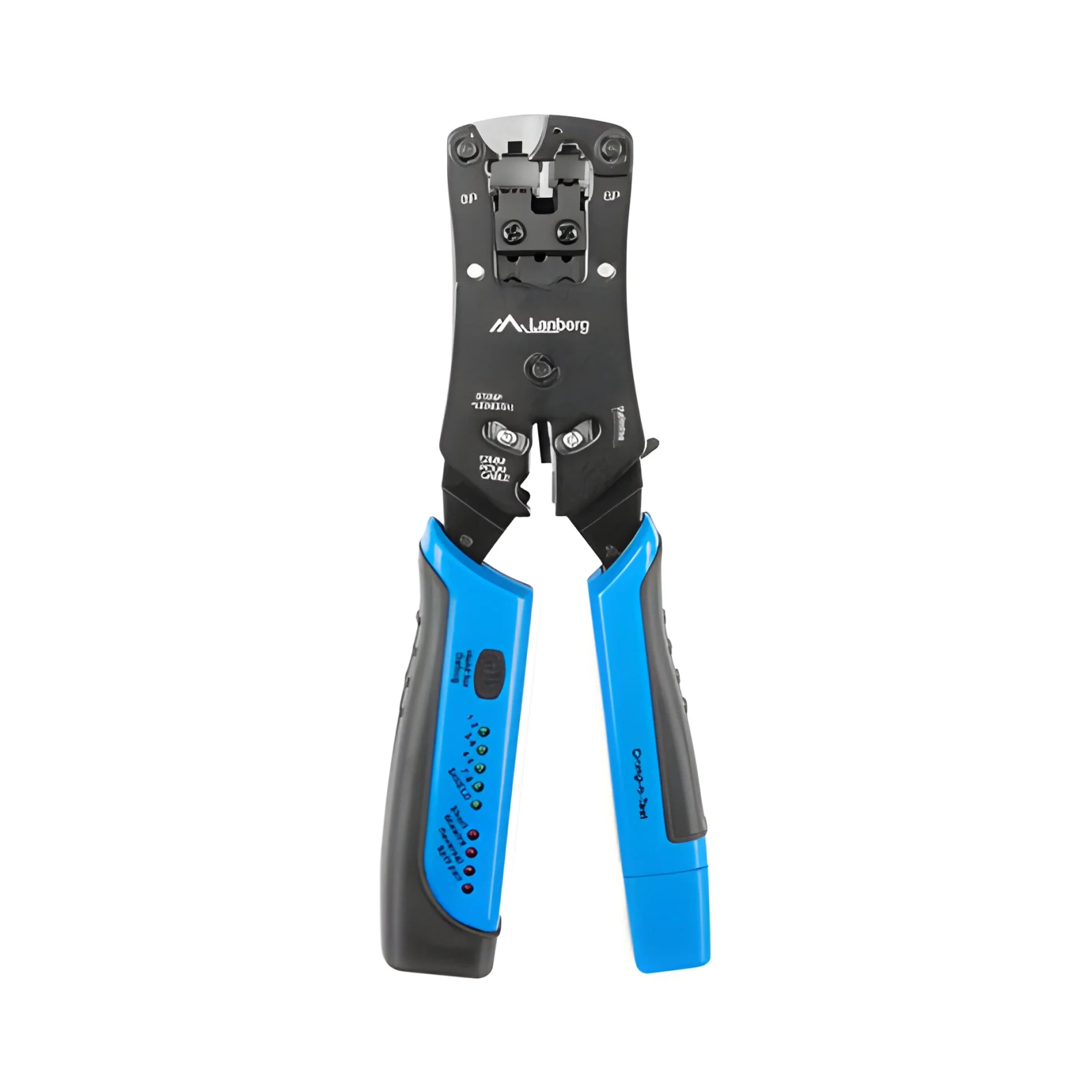

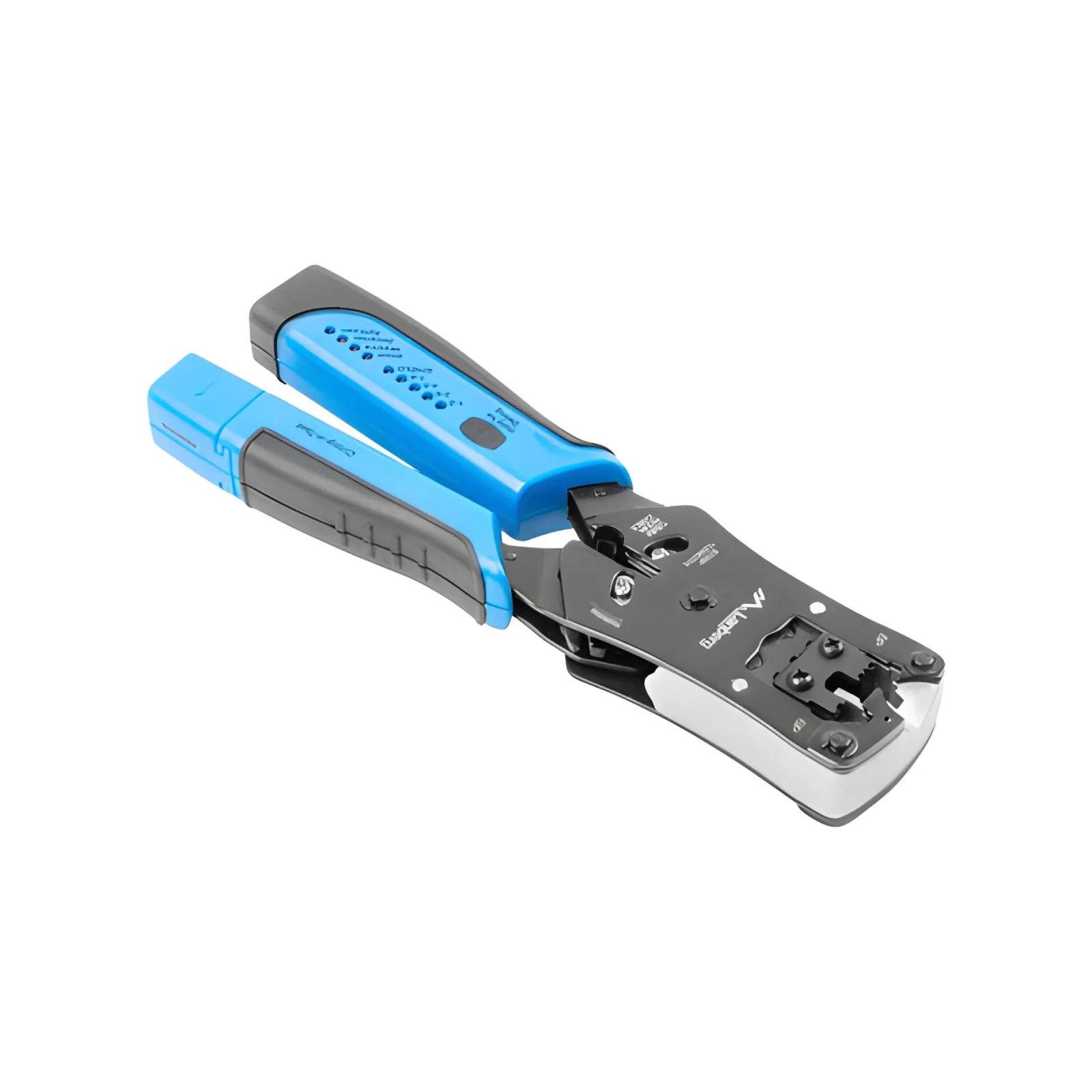

Zaciskarka wtyków modularnych z wbudowanym testerem okablowania

Po zarobieniu wtyku pozostaje pytanie, czy wszystkie żyły doszły do styków. Tutaj tester jest częścią zaciskarki, a jego moduł da się odłączyć i wykorzystać samodzielnie, więc końcówkę można sprawdzić od razu, bez noszenia drugiego przyrządu.

Narzędzie zaciska wtyki RJ45 8P8C, RJ12 6P6C, RJ14 6P4C i RJ11 6P2C, ma ostrze do cięcia przewodów oraz osobne do zdejmowania izolacji z kabli płaskich. Długość całkowita wynosi 220 mm, rękojeści mają powłokę antypoślizgową.

Tester zasilają cztery baterie LR44, których nie ma w zestawie — warto zamówić je razem z narzędziem, żeby móc pracować od razu.

Specyfikacja techniczna

• funkcje: zaciskanie wtyków, cięcie przewodów, zdejmowanie izolacji z kabli płaskich, test okablowania
• obsługiwane wtyki: RJ45 8P8C, RJ12 6P6C, RJ14 6P4C, RJ11 6P2C
• tester: moduł odłączany, praca niezależna od zaciskarki
• zasilanie testera: 4 baterie LR44, brak w zestawie
• materiał ostrzy: stal
• długość całkowita: 220 mm
• kolor: niebiesko-czarny
• oznaczenie producenta: NT-0203

Co tester ciągłości wykryje, a czego nie

Tester porównuje żyły po obu stronach kabla i pokazuje, czy każda dochodzi na swoje miejsce. Wykrywa przerwę, zwarcie i zamianę par, czyli błędy montażowe odpowiadające za większość niedziałających połączeń.

Nie mierzy natomiast parametrów transmisyjnych. Kabel może przejść test ciągłości i mimo to nie przenosić gigabitu, jeżeli pary rozkręcono na zbyt długim odcinku albo tor jest za długi. Do odbioru instalacji służą mierniki certyfikujące.
