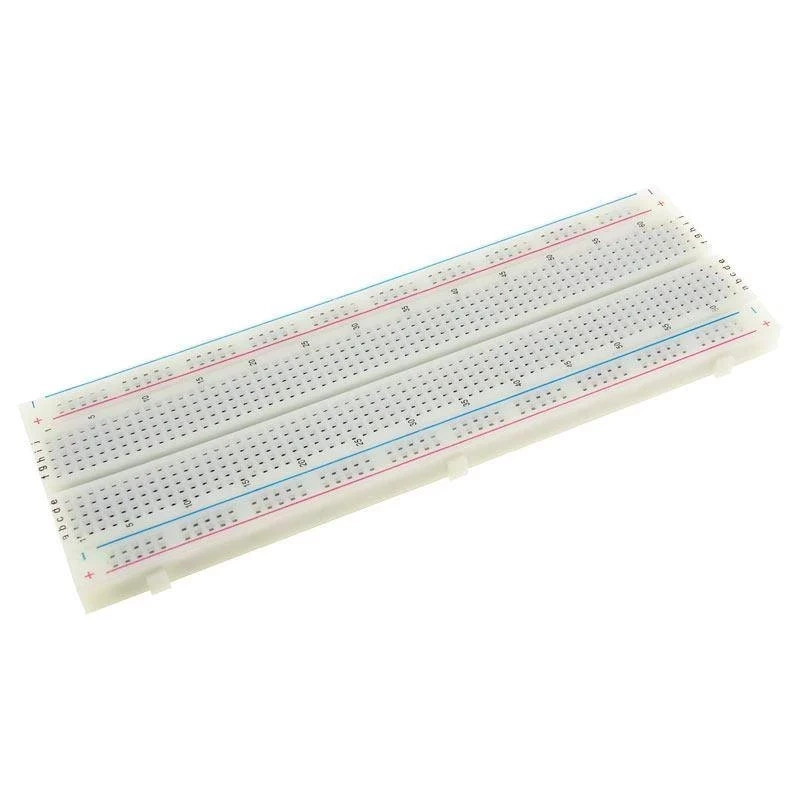

Płytka stykowa prototypowa na 830 pól

Elementy i przewody wtyka się w pola stykowe o rastrze 2,54 mm, bez lutowania. Sprężynujące styki obejmują wyprowadzenie, a układ da się rozebrać i przebudować dowolną liczbę razy — na tym polega przewaga prototypowania na płytce stykowej nad lutowaniem na uniwersalnej.

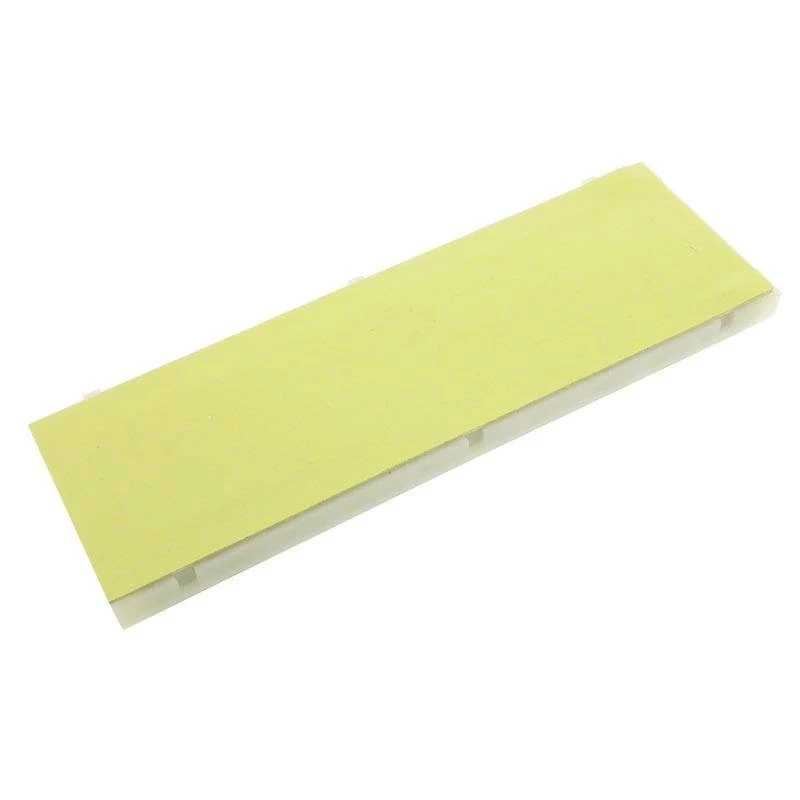

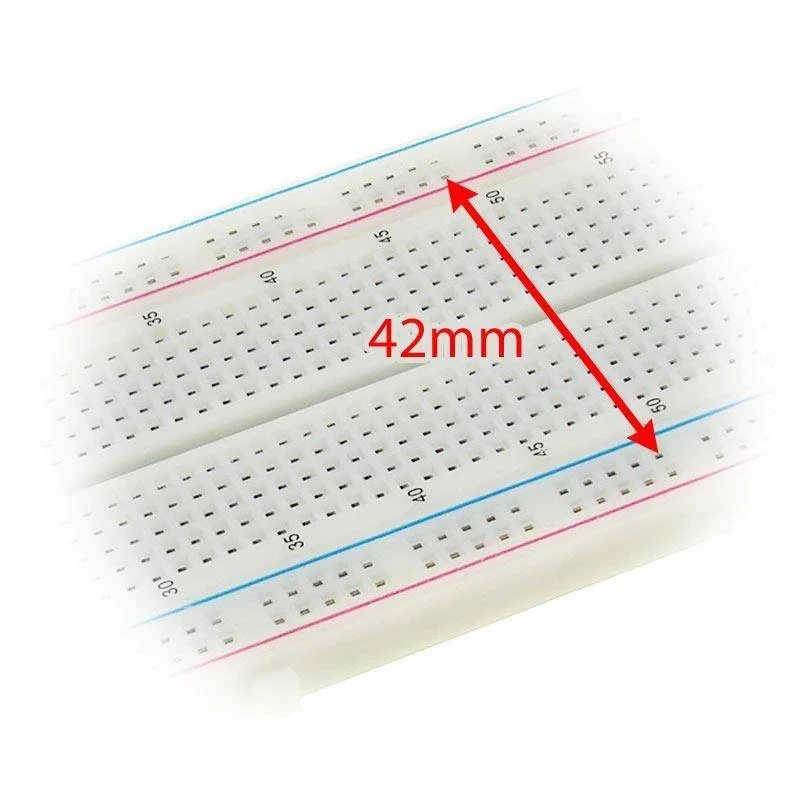

Konstrukcja: szyny zasilające wzdłuż krawędzi rozprowadzają zasilanie i masę do wszystkich rzędów; zaczepy na bokach pozwalają łączyć płytki w większy moduł; taśma klejąca na spodzie mocuje płytkę do blatu albo obudowy. Z 830 pól 630 przypada na matrycę do budowy układu, a 200 na cztery szyny zasilające biegnące wzdłuż krawędzi.

Specyfikacja techniczna

• typ: płytka stykowa prototypowa
• liczba pól stykowych: 830
• raster: 2,54 mm
• montaż: bez lutowania
• układ pól: 630 w matrycy i 200 na szynach zasilających
• format: MB-102
• wymiary: 165 × 55 × 9 mm
• łączenie płytek: zaczepy na krawędziach

Płytka stykowa nie nadaje się do układów wysokiej częstotliwości ani dużych prądów — pojemność między sąsiednimi polami i rezystancja styku wpływają na pracę obwodu. Do docelowego montażu służy płytka drukowana albo uniwersalna.
