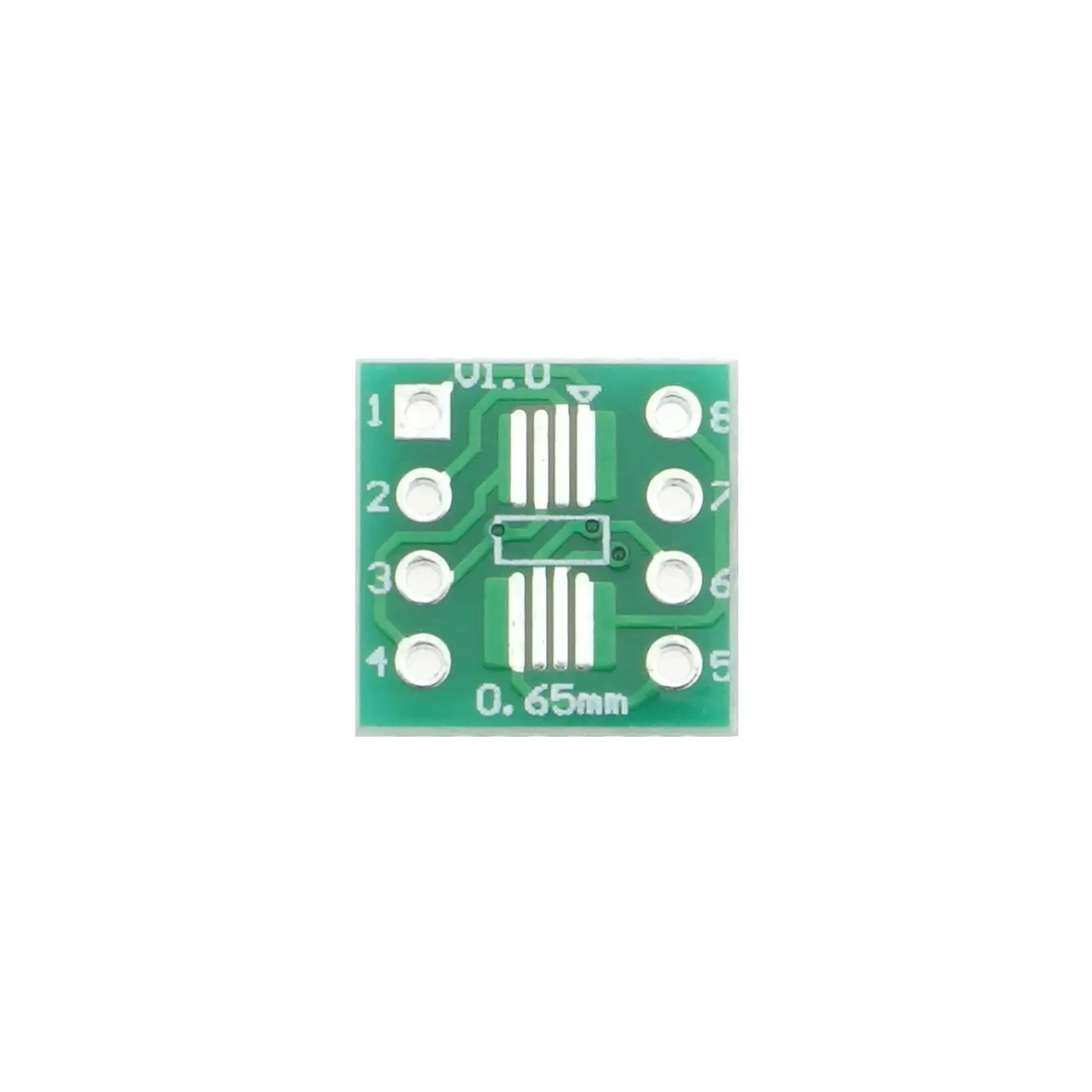

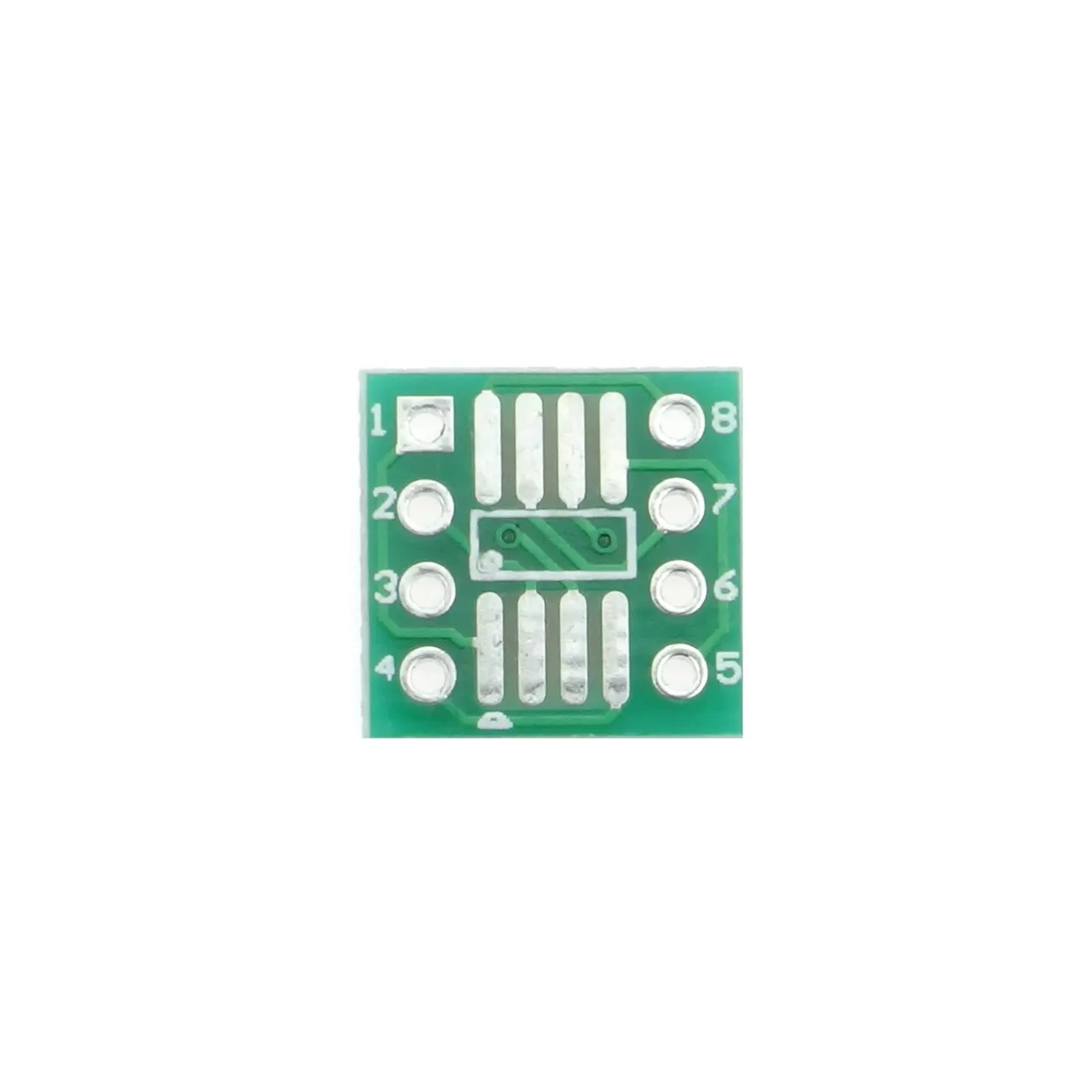

Praktyczny adapter SOP8 / SOIC8 na DIP8 do pracy prototypowej

Adapter płytkowy umożliwia wyprowadzenie układu w obudowie SOP8 / SOIC8 do formatu DIP8. Rozwiązanie ułatwia lutowanie, pomiary i włączanie elementu SMD do układu prototypowego.

Płytka pośrednia pozwala rozmieścić wyprowadzenia w wygodniejszym układzie, co upraszcza pracę z płytką stykową, przewodami pomiarowymi lub własnym prototypem.

Najważniejsze cechy

• Obsługiwane obudowy: SOP8 / SOIC8
• Format wyjściowy: DIP8
• Adapter do prototypowania układów SMD
• Wymiary: 10 × 10 mm

Zastosowanie

Produkt sprawdza się podczas budowy, uruchamiania i modyfikowania układów elektronicznych.

• Montaż układów SMD w prototypach
• Wyprowadzenie sygnałów do formatu DIP
• Pomiary i uruchamianie układów scalonych

Specyfikacja techniczna

• Model: PU05
• Typ produktu: adapter płytkowy
• Obsługiwane obudowy: SOP8 / SOIC8
• Format wyjściowy: DIP8
• Długość: 10
• Szerokość: 10 mm

Warto wiedzieć: dlaczego adapter upraszcza pracę z SMD

Układy SMD mają małe odstępy między wyprowadzeniami, dlatego trudno podłączać je bezpośrednio do typowych płytek stykowych. Adapter rozprowadza sygnały na wygodniejsze pola.

Przed lutowaniem warto sprawdzić orientację układu i oznaczenie pierwszego wyprowadzenia. Zapobiega to odwróceniu elementu i pomyłkom podczas uruchamiania.
