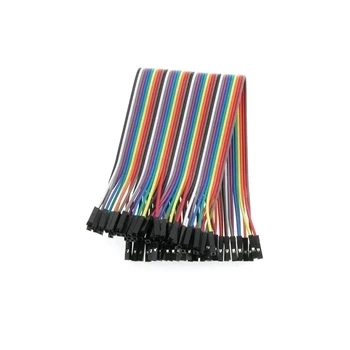

Zestaw przewodów połączeniowych żeński–żeński 20cm - 40 szt. do płytek stykowych, Arduino itp

Zestaw przewodów połączeniowych SDxx żeński–żeński 20cm – 40 szt. do płytek stykowych SD, Arduino, Raspberry i ESP32

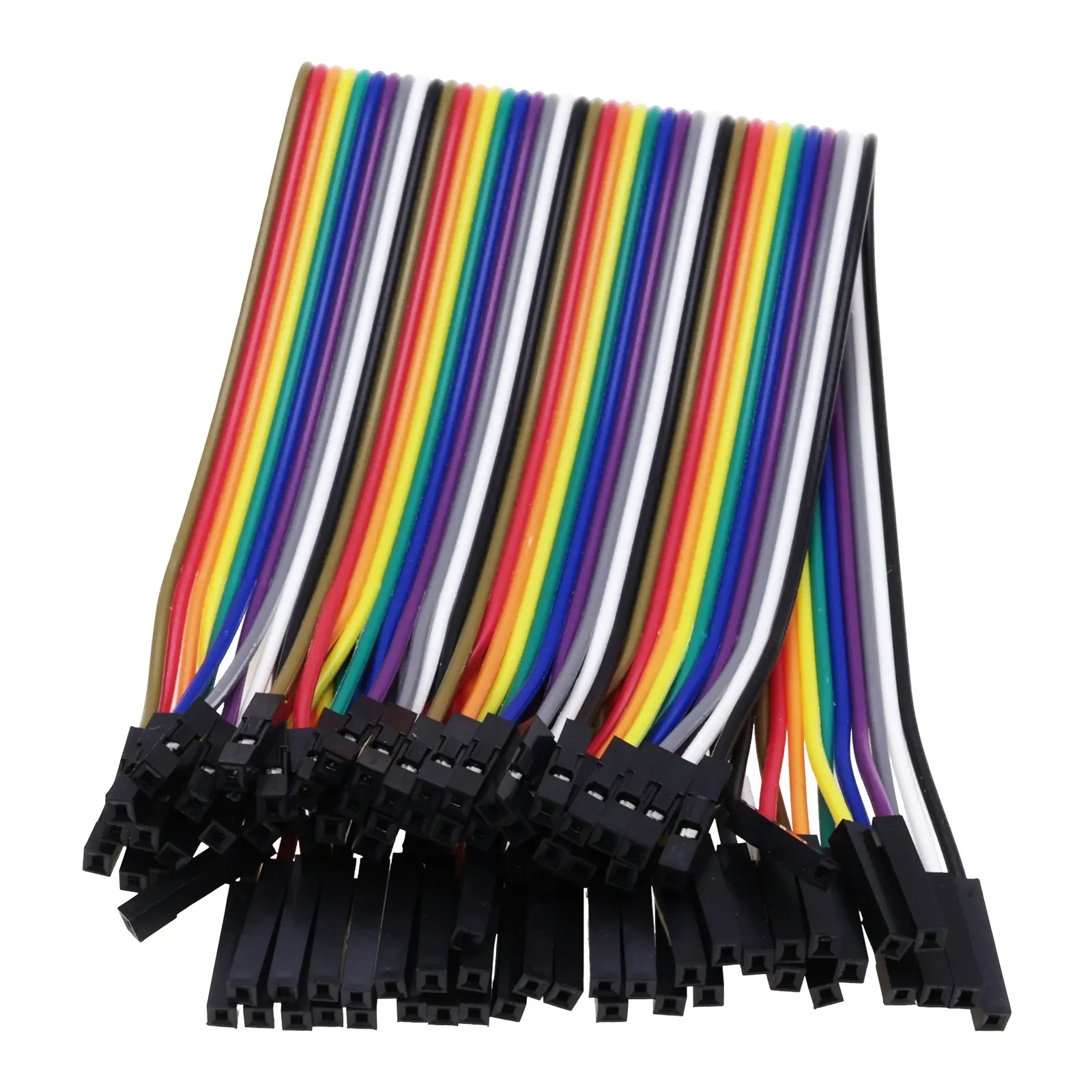

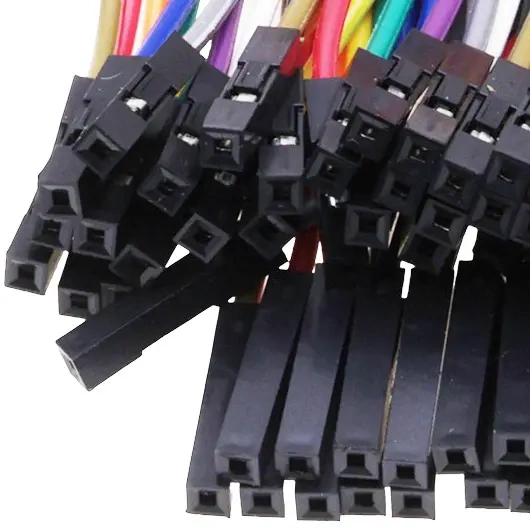

Zestaw przewodów połączeniowych SDxx żeński–żeński 20cm to praktyczny komplet przewodów typu Dupont przeznaczonych do szybkiego wykonywania połączeń pomiędzy modułami elektronicznymi, płytkami rozwojowymi oraz elementami wyposażonymi w piny goldpin. Zestaw zawiera 40 kolorowych przewodów zakończonych gniazdami żeńskimi po obu stronach.

Przewody są kompatybilne ze standardowym rastrem 2,54 mm, dzięki czemu współpracują z większością popularnych modułów elektronicznych dostępnych na rynku. Doskonale sprawdzają się podczas pracy z platformami Arduino, ESP32, ESP8266, Raspberry Pi, STM32, wyświetlaczami OLED, czujnikami, modułami komunikacyjnymi oraz przekaźnikami.

Długość 20 cm zapewnia wygodne wykonywanie połączeń pomiędzy bardziej oddalonymi elementami projektu. Jest to szczególnie przydatne podczas budowy rozbudowanych prototypów, gdzie moduły znajdują się w różnych częściach płytki lub obudowy.

Elastyczna izolacja z tworzywa sztucznego ułatwia prowadzenie przewodów oraz zmniejsza ryzyko przypadkowego wypięcia podczas pracy. Kolorowe przewody pomagają zachować porządek i szybciej identyfikować poszczególne linie sygnałowe, zasilanie oraz masę.

Przewody żeński–żeński do płytek stykowych są bardzo często wykorzystywane podczas prototypowania, nauki elektroniki, diagnostyki układów oraz szybkiego testowania modułów bez konieczności lutowania.

Specyfikacja techniczna

• Typ przewodów: żeński – żeński (female-female)
• Liczba przewodów: 40 sztuk
• Długość przewodów: 20 cm
• Kompatybilny raster złączy: 2,54 mm
• Typ zakończeń: gniazdo żeńskie po obu stronach
• Kolory przewodów: mix kolorów
• Materiał izolacji: elastyczne tworzywo sztuczne
• Możliwość rozdzielania przewodów: tak
• Zastosowanie: płytki stykowe, moduły elektroniczne, mikrokontrolery
• Kompatybilność: Arduino, Raspberry Pi, ESP32, ESP8266, STM32 i inne

Zawartość zestawu

• 40x przewód połączeniowy żeński–żeński 20 cm

Porady techniczne

Przewody female-female najlepiej sprawdzają się do łączenia modułów wyposażonych w piny goldpin, takich jak czujniki, wyświetlacze czy moduły komunikacyjne.

Warto stosować określone kolory przewodów do konkretnych funkcji. Najczęściej czerwony oznacza zasilanie VCC, czarny masę GND, a pozostałe kolory sygnały sterujące i komunikacyjne.

Dłuższe przewody zwiększają wygodę montażu, jednak przy szybkich sygnałach cyfrowych należy unikać nadmiernego wydłużania połączeń.

Przy pracy z magistralą I2C lub SPI dobrze jest prowadzić przewody równolegle i ograniczać ich krzyżowanie z przewodami zasilającymi.

Jeżeli projekt zawiera większą liczbę połączeń, warto grupować przewody według funkcji. Ułatwia to serwisowanie oraz późniejszą rozbudowę układu.

Przewody typu Dupont female-female umożliwiają wykonywanie połączeń elektrycznych bez lutowania. Dzięki temu można szybko budować i modyfikować układy prototypowe, co jest niezwykle ważne podczas testowania nowych rozwiązań elektronicznych.

W elektronice cyfrowej bardzo istotna jest jakość połączeń sygnałowych. Niestabilne styki lub źle poprowadzone przewody mogą powodować zakłócenia komunikacji, błędne odczyty czujników albo resetowanie mikrokontrolera.

Standard rastera 2,54 mm jest jednym z najczęściej stosowanych standardów połączeń w elektronice. Dzięki temu przewody są kompatybilne z ogromną liczbą modułów, płytek rozwojowych i listew goldpin.

Każdy przewód posiada określoną rezystancję i pojemność pasożytniczą. W większości prostych projektów wartości te są pomijalne, jednak przy szybkich sygnałach cyfrowych oraz komunikacji o wyższej częstotliwości mogą mieć wpływ na stabilność działania układu.
