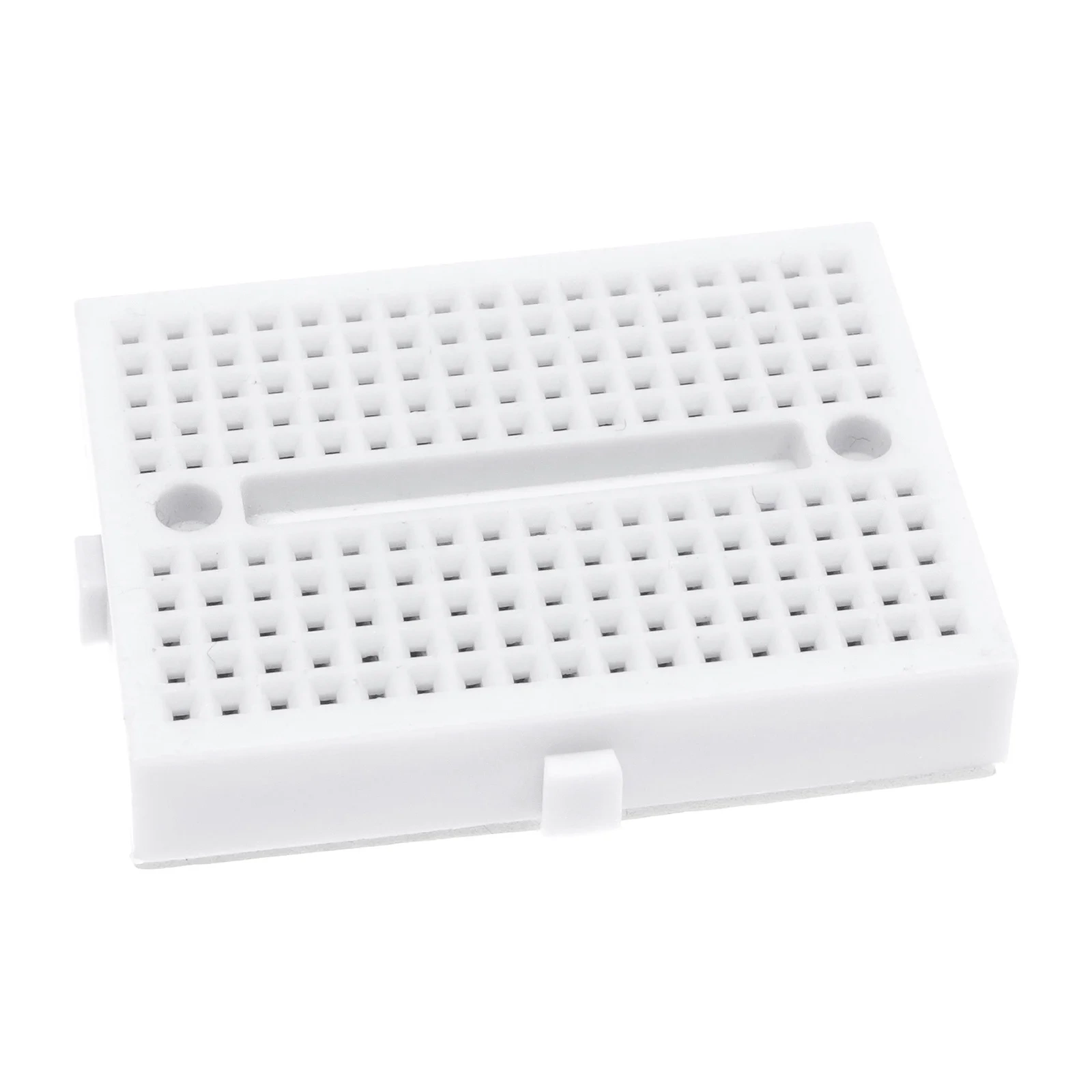

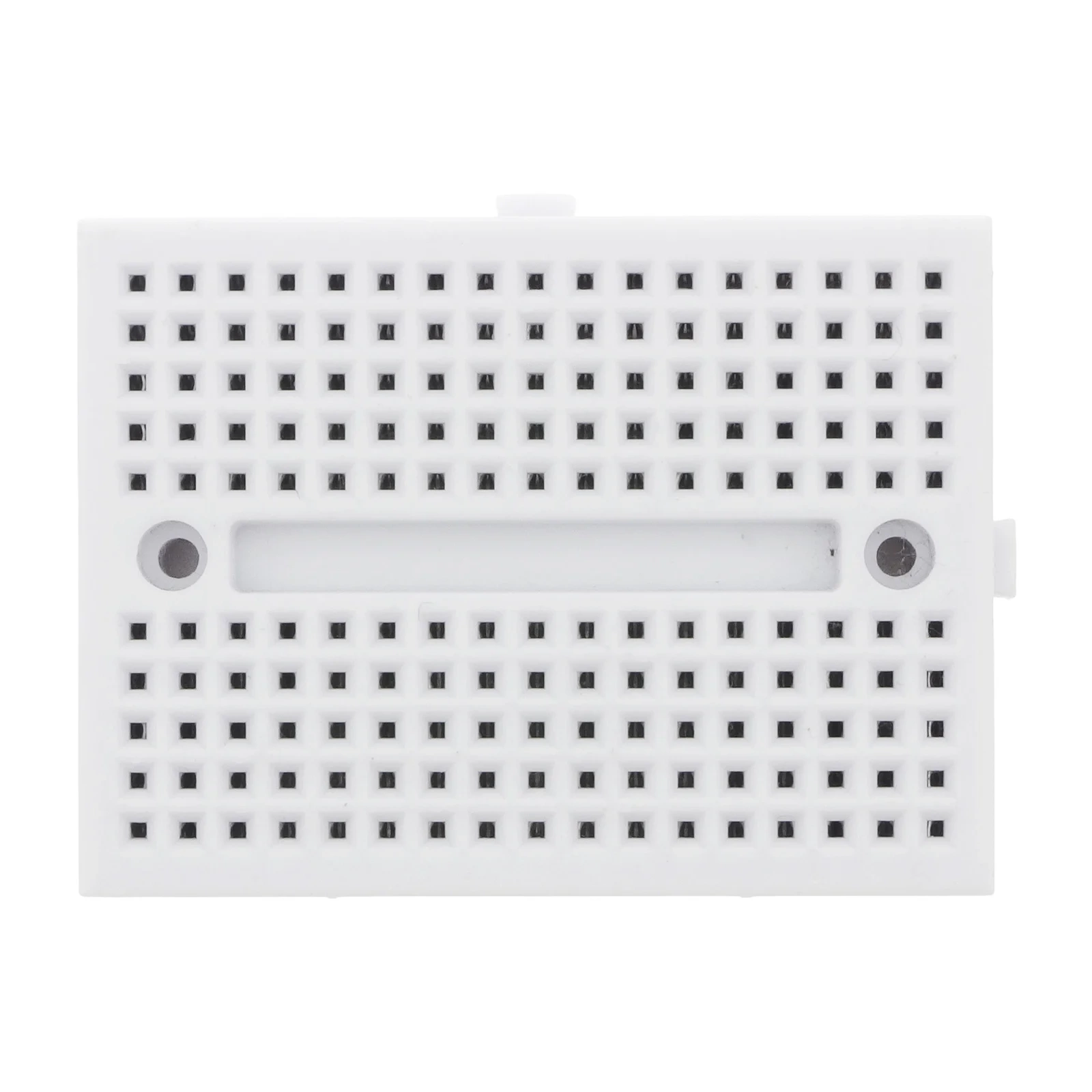

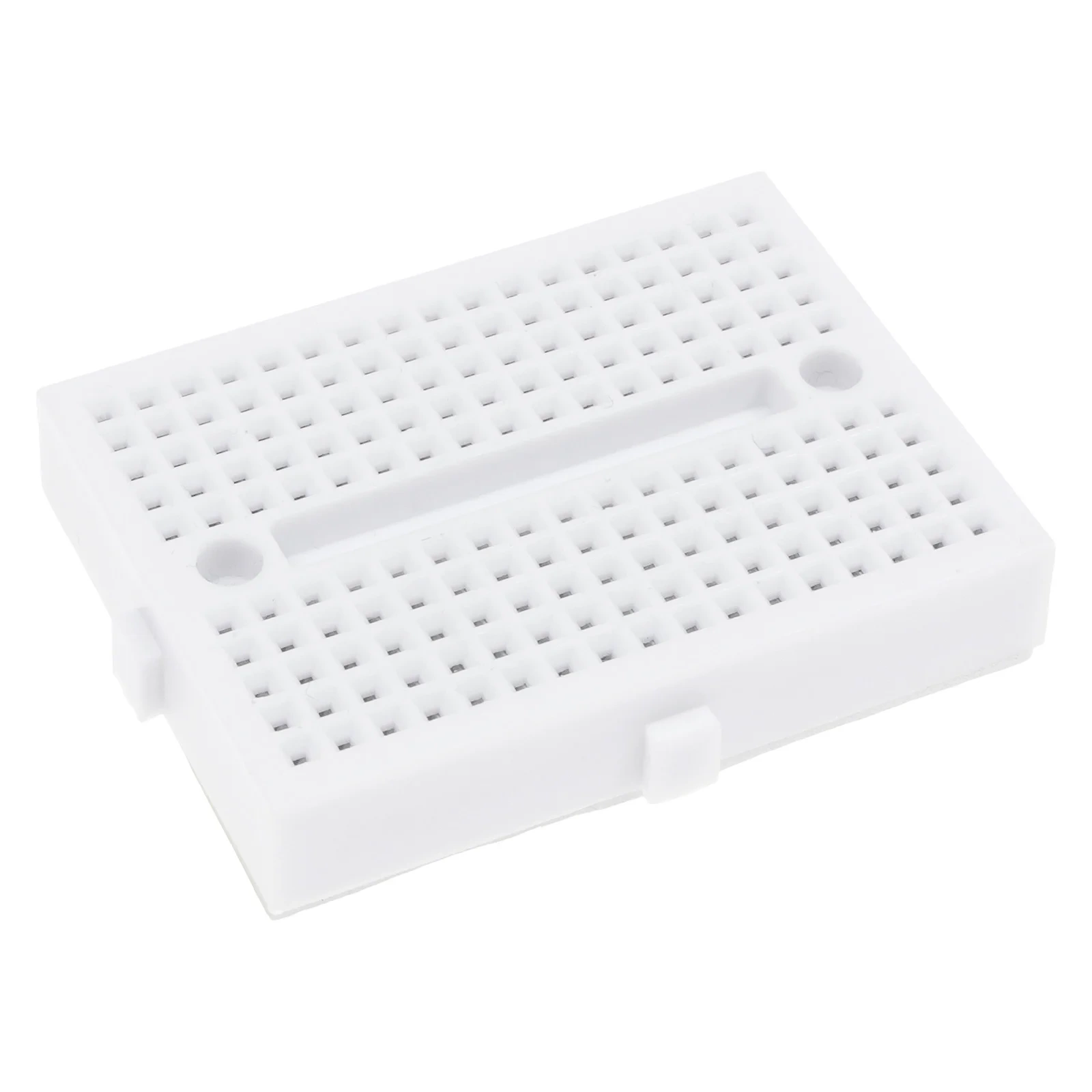

Płytka stykowa prototypowa na 170 pól, biała

Elementy i przewody wtyka się w pola stykowe o rastrze 2,54 mm, bez lutowania. Sprężynujące styki obejmują wyprowadzenie, a układ da się rozebrać i przebudować dowolną liczbę razy — na tym polega przewaga prototypowania na płytce stykowej nad lutowaniem na uniwersalnej.

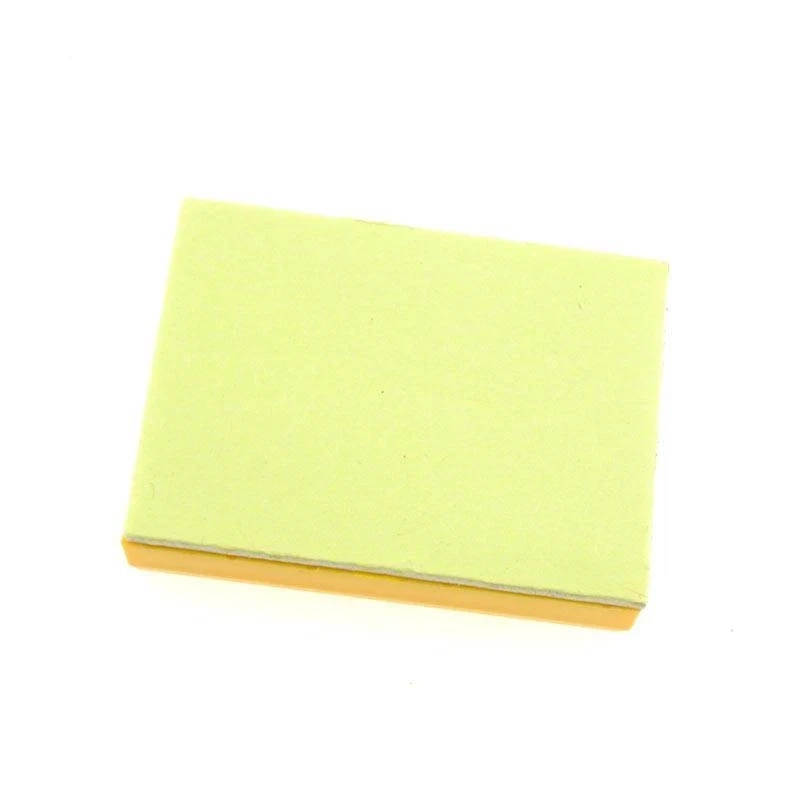

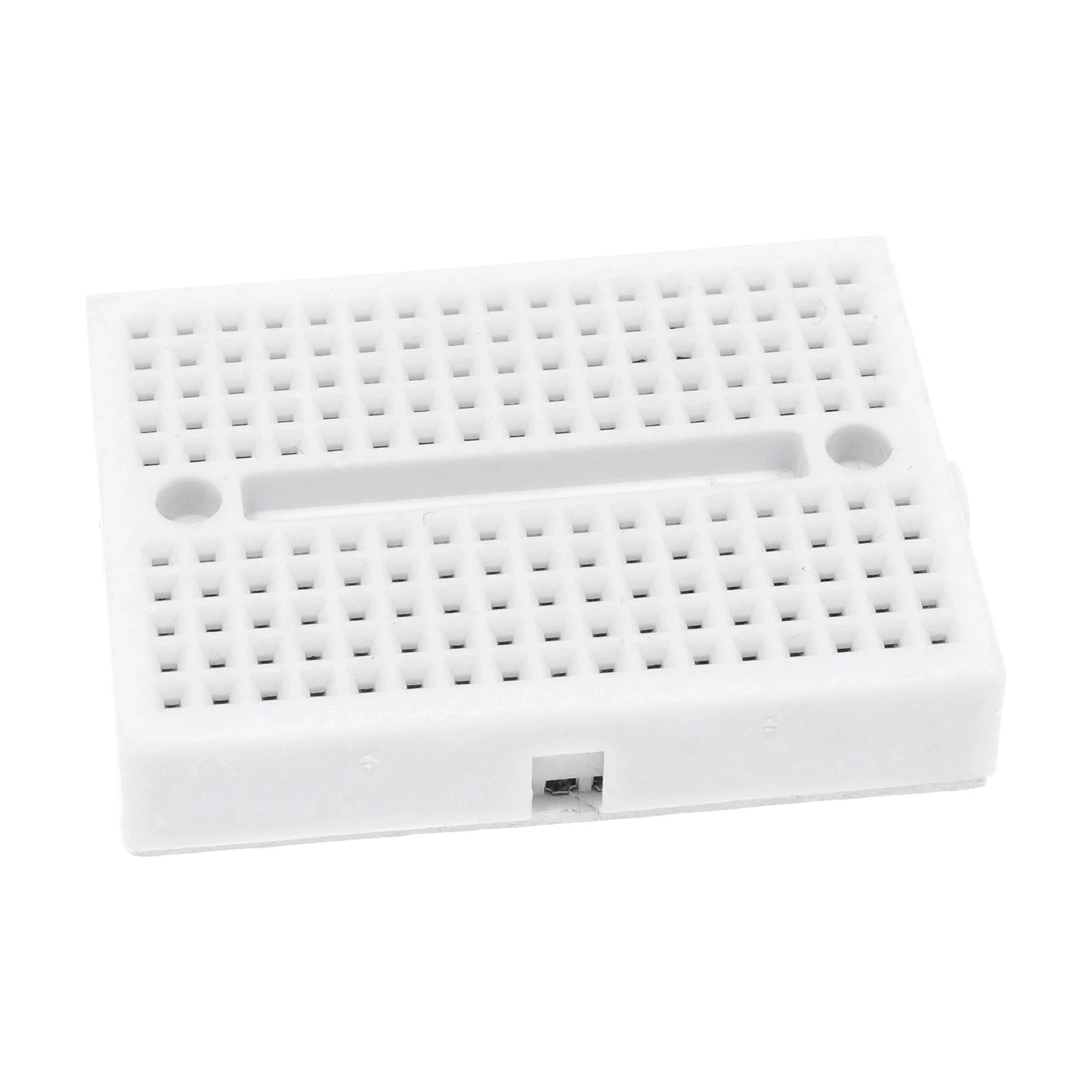

Konstrukcja: szyny zasilające wzdłuż krawędzi rozprowadzają zasilanie i masę do wszystkich rzędów; zaczepy na bokach pozwalają łączyć płytki w większy moduł; taśma klejąca na spodzie mocuje płytkę do blatu albo obudowy. Styki przyjmują typowe wyprowadzenia elementów przewlekanych i przewody połączeniowe.

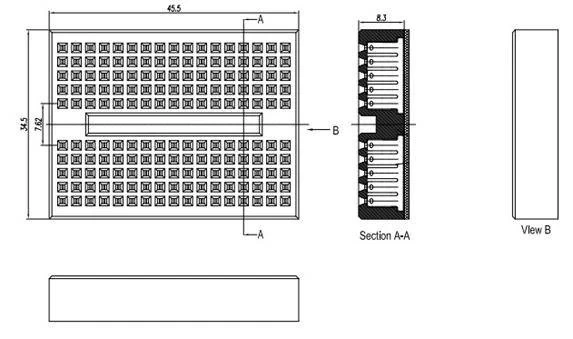

Specyfikacja techniczna

• typ: płytka stykowa prototypowa
• liczba pól stykowych: 170
• raster: 2,54 mm
• montaż: bez lutowania
• kolor: biała
• łączenie płytek: zaczepy na krawędziach

Płytka stykowa nie nadaje się do układów wysokiej częstotliwości ani dużych prądów — pojemność między sąsiednimi polami i rezystancja styku wpływają na pracę obwodu. Do docelowego montażu służy płytka drukowana albo uniwersalna.
