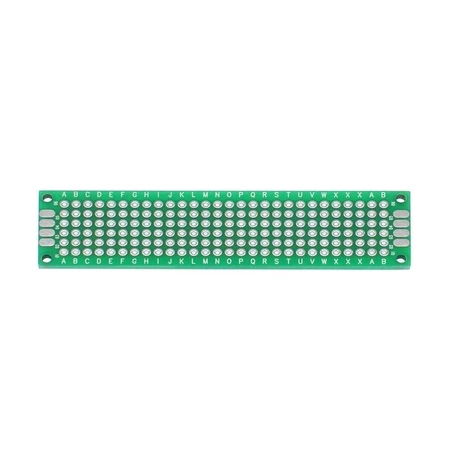

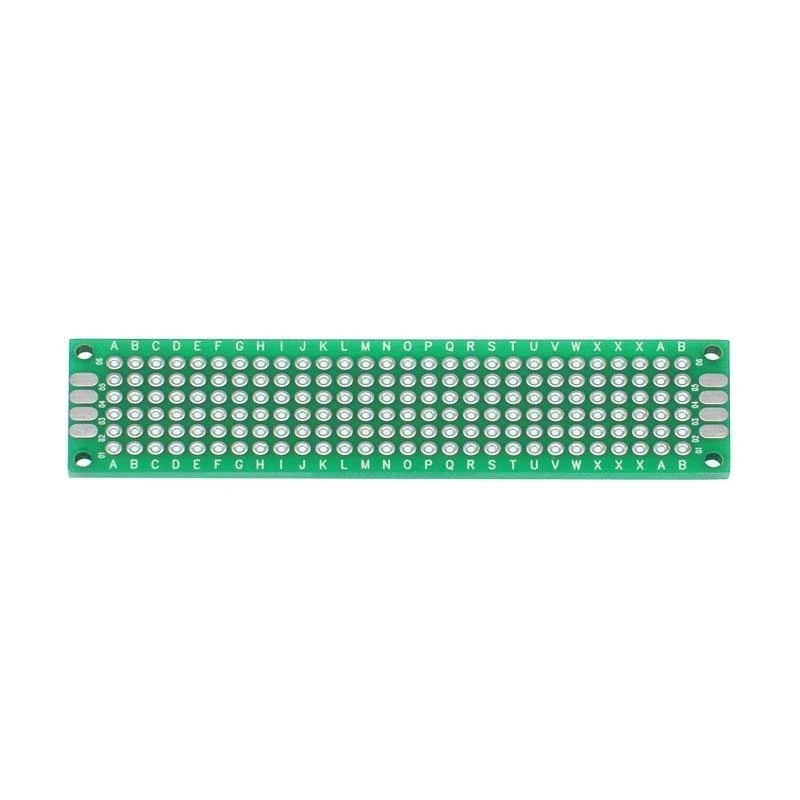

Płytka uniwersalna dwustronna THT raster 2,54 mm, 20 × 80 mm, zielony

Dwustronna płytka uniwersalna THT 20 × 80 mm do montażu prototypów

Płytka uniwersalna o wymiarach 20 × 80 mm służy do trwałego montażu elementów przewlekanych THT. Dwustronne wykonanie i raster 2,54 mm ułatwiają rozmieszczenie typowych podzespołów elektronicznych.

Pola lutownicze pozwalają tworzyć własne połączenia zgodnie ze schematem, dlatego płytka sprawdza się w pojedynczych urządzeniach, modułach testowych i prostych układach warsztatowych.

Najważniejsze cechy

• Dwustronne wykonanie
• Wymiary: 20 × 80 mm
• Raster 2,54 mm
• Montaż elementów THT
• Kolor: zielony

Zastosowanie

Produkt sprawdza się podczas budowy, uruchamiania i modyfikowania układów elektronicznych.

• Budowa prostych układów elektronicznych
• Montaż modułów prototypowych
• Wykonywanie pojedynczych urządzeń warsztatowych

Specyfikacja techniczna

• Typ produktu: płytka uniwersalna
• Montaż: THT
• Wykonanie: dwustronne
• Raster: 2,54 mm
• Długość: 20
• Szerokość: 80 mm
• Kolor: zielony

Warto wiedzieć: jak prowadzić połączenia na płytce uniwersalnej

Na płytce uniwersalnej połączenia nie są zdefiniowane fabrycznie jak na dedykowanym PCB. Ścieżki tworzy się za pomocą lutowia, odcinków przewodu lub wyprowadzeń elementów.

Przed lutowaniem warto rozplanować rozmieszczenie podzespołów i przebieg masy oraz zasilania. Ułatwia to uruchomienie układu i późniejsze poprawki.

Najczęściej zadawane pytania

Jaki raster ma płytka?

Raster otworów wynosi 2,54 mm.

Czy płytka jest dwustronna?

Tak. Jest to wariant dwustronny.

Do jakiego montażu jest przeznaczona?

Płytka jest przeznaczona do montażu elementów przewlekanych THT.

Jakie są jej wymiary?

Wymiary płytki wynoszą 20 × 80 mm.

Czy połączenia trzeba lutować?

Tak. Elementy i przewody należy przylutować do pól płytki.
