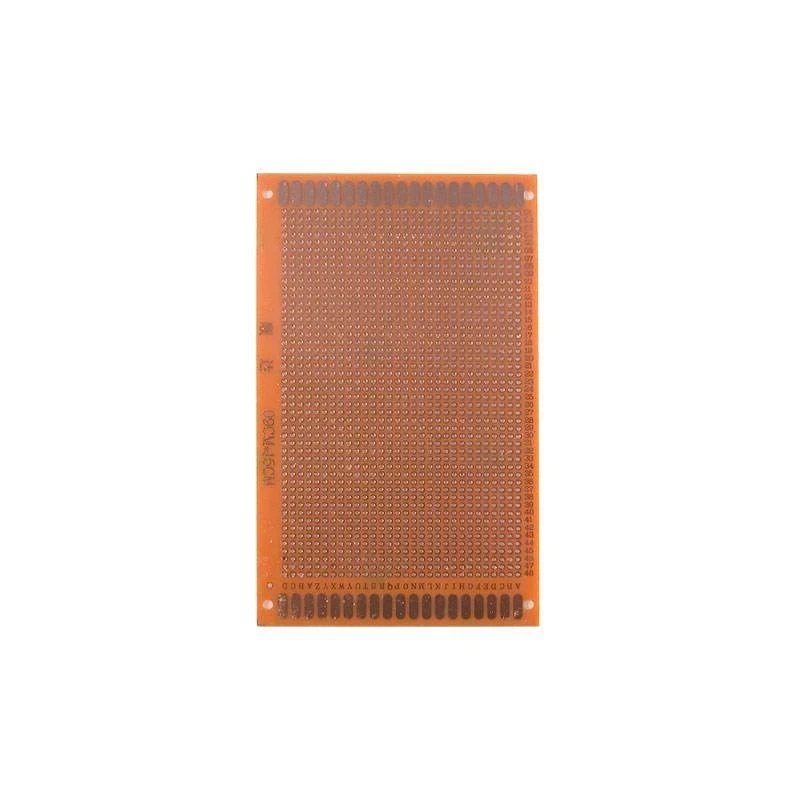

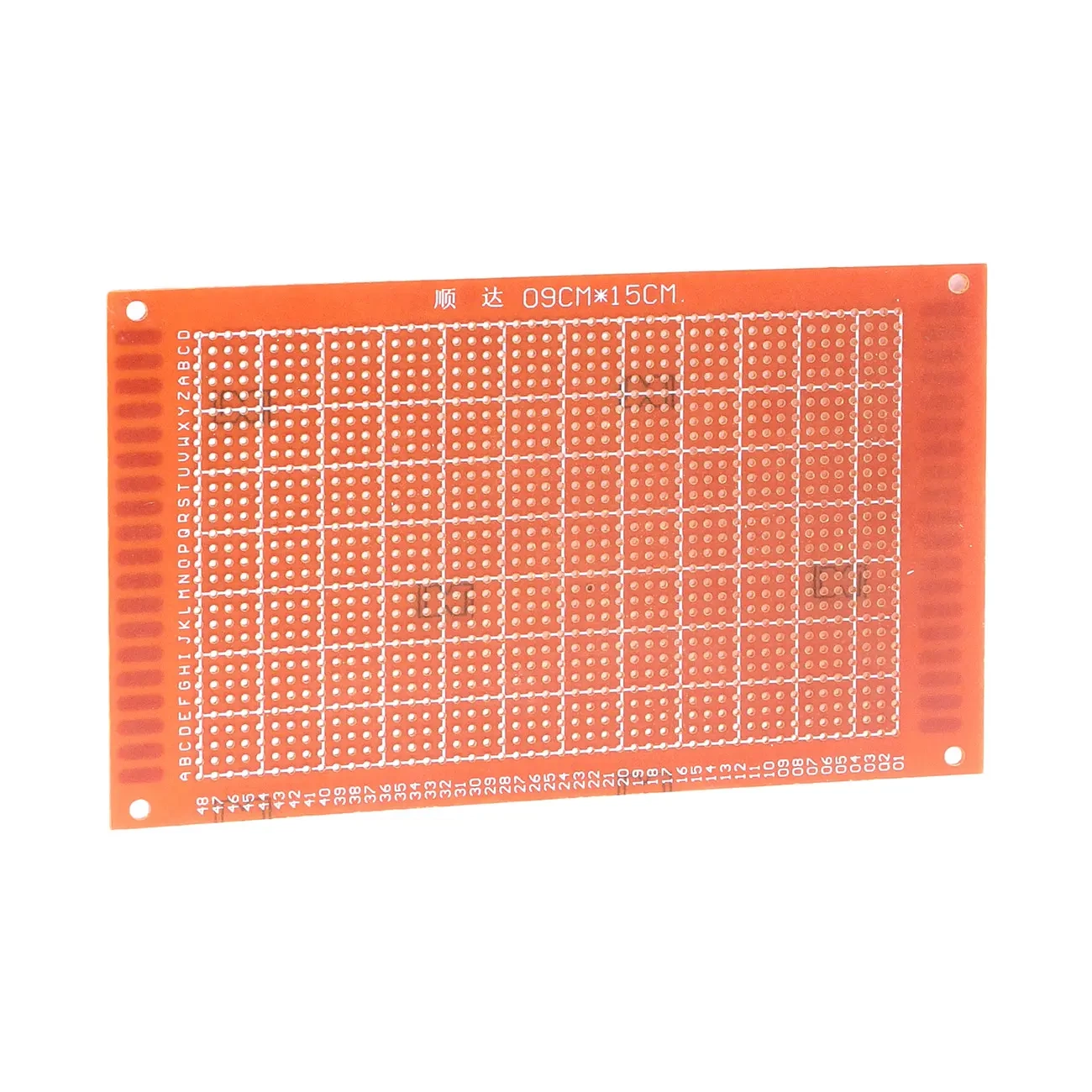

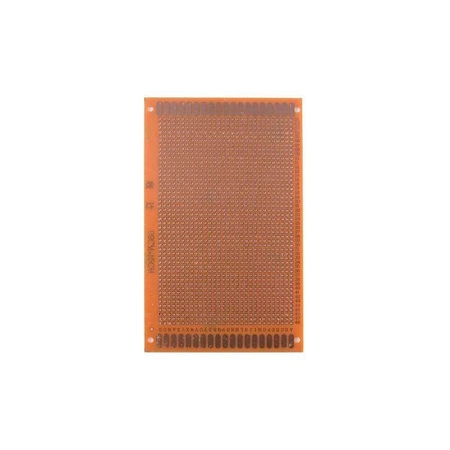

Płytka uniwersalna 9 × 15 cm w rastrze 2,54 mm

Płytka o formacie 9 × 15 cm z polami lutowniczymi w rastrze 2,54 mm służy do trwałego montażu układu, gdy prototyp zbudowany na płytce stykowej ma przejść do postaci docelowej. Elementy przewlekane wtyka się w otwory i lutuje, a połączenia prowadzi drutem albo cyną.

Wykonanie jednostronne wystarcza do większości układów amatorskich; krzyżujące się połączenia prowadzi się mostkami po stronie elementów. Soldermaska w kolorze czerwonym chroni miedź przed utlenianiem i ogranicza ryzyko zwarcia cyną między sąsiednimi polami.

Specyfikacja techniczna

• typ: płytka uniwersalna do montażu przewlekanego
• format: 9 × 15 cm
• raster: 2,54 mm
• pola lutownicze: jednostronne
• kolor soldermaski: czerwona
• oznaczenie: PU12

Płytka nie ma gotowych ścieżek — połączenia wykonuje się samodzielnie, drutem srebrzanym albo mostkami z cyny. Do układów o większej liczbie połączeń wygodniejsza bywa płytka z paskami połączonych pól.
