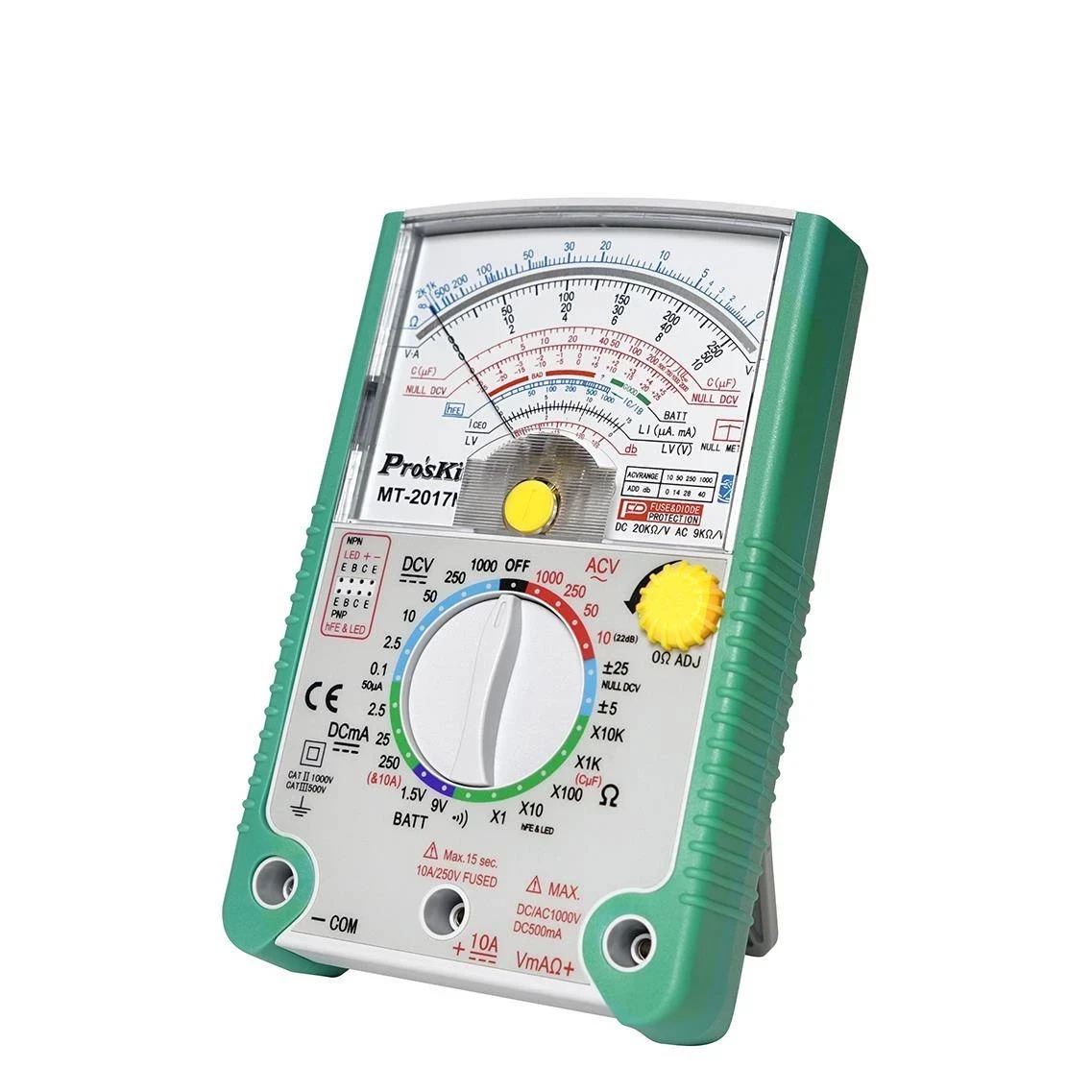

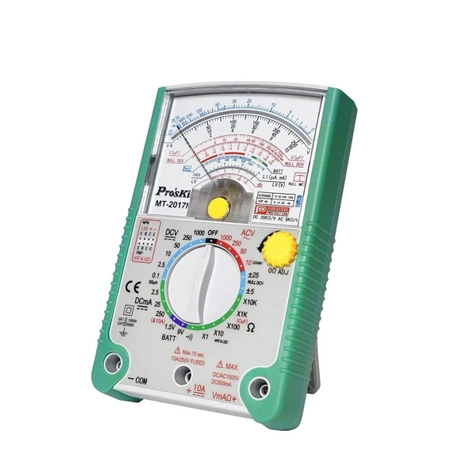

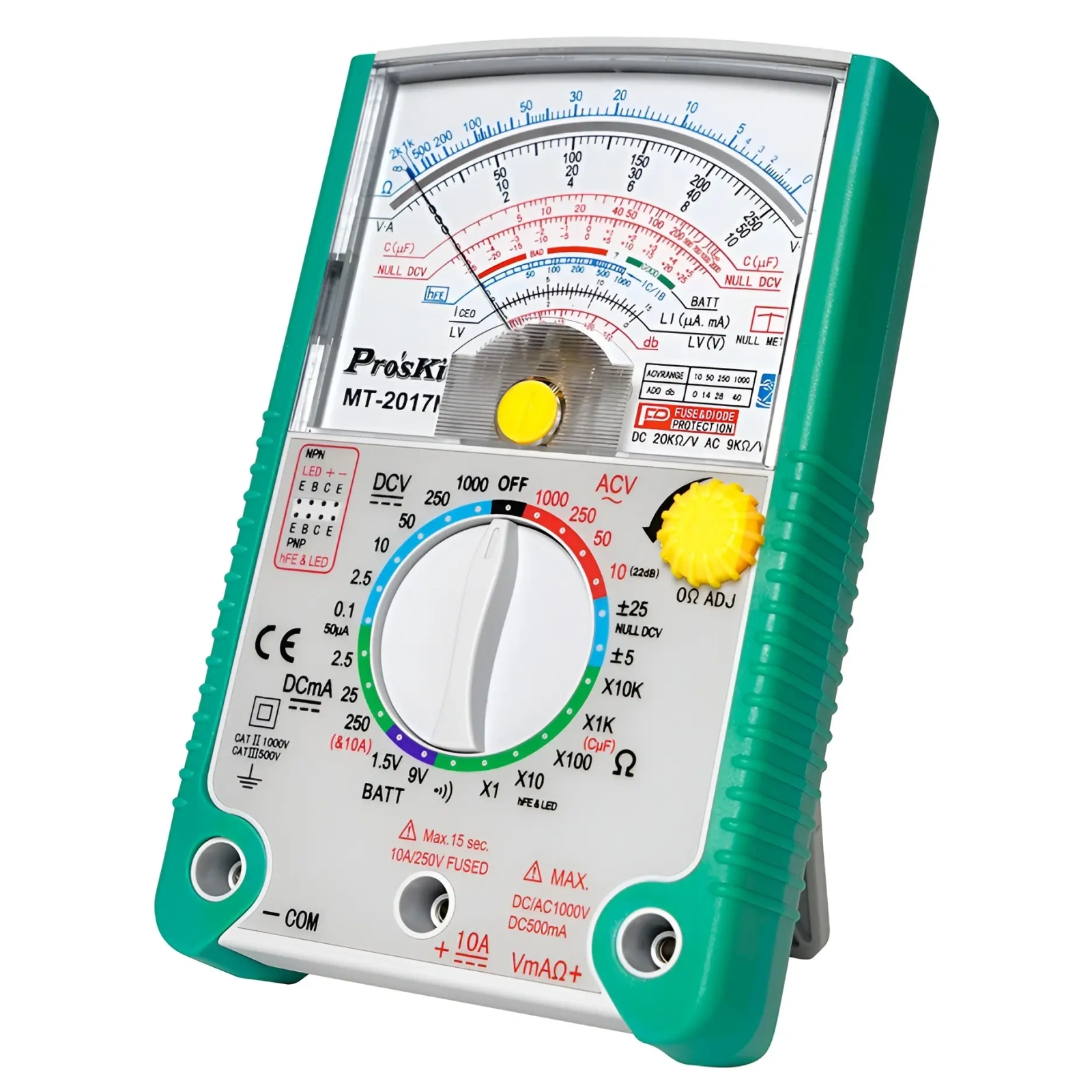

Proskit MT-2017N – analogowy multimetr wskazówkowy AC/DC 1000V z funkcją testu tranzystorów i zabezpieczeniem przeciw przeciążeniu
Proskit MT-2017N to klasyczny multimetr analogowy przeznaczony do podstawowych i zaawansowanych pomiarów elektrycznych oraz elektronicznych. Urządzenie umożliwia pomiar napięcia AC/DC, prądu stałego, rezystancji, pojemności kondensatorów oraz test diod, LED i tranzystorów. Dzięki analogowej skali z lustrzaną podziałką miernik dobrze sprawdza się podczas obserwacji zmian sygnału i regulacji układów elektronicznych.
Pomiary i zakresy
napięcie DC [V]: 0-0.1/2.5/10/50/250V ±(3%), 1000V ±(4%)
NULL DCV [V]: ±5V / ±25V ±(5%)
napięcie AC [V]: 0-10/50/250V ±(4%), 1000V ±(5%)
pasmo AC: 40Hz ~ 10kHz
prąd DC [A]: 50μA/2.5mA/25mA/250mA ±(3%), 10A ±(4%)
pomiar wzmocnienia [dB]: od -22dB do +62dB (0dB=1mW przy 600Ω)
ciągłość obwodu: buzzer poniżej około 200Ω
test baterii: 1.5V oraz 9V

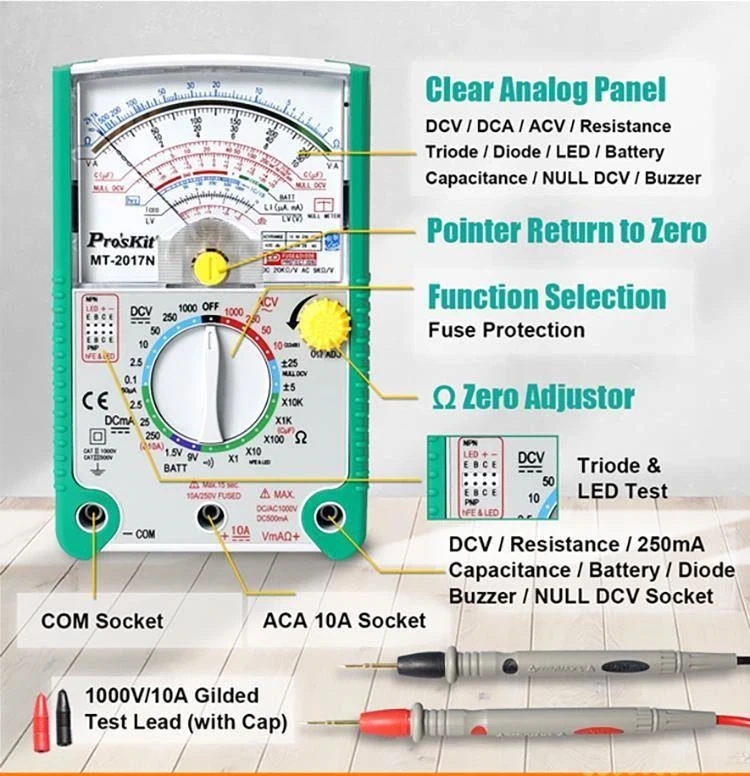

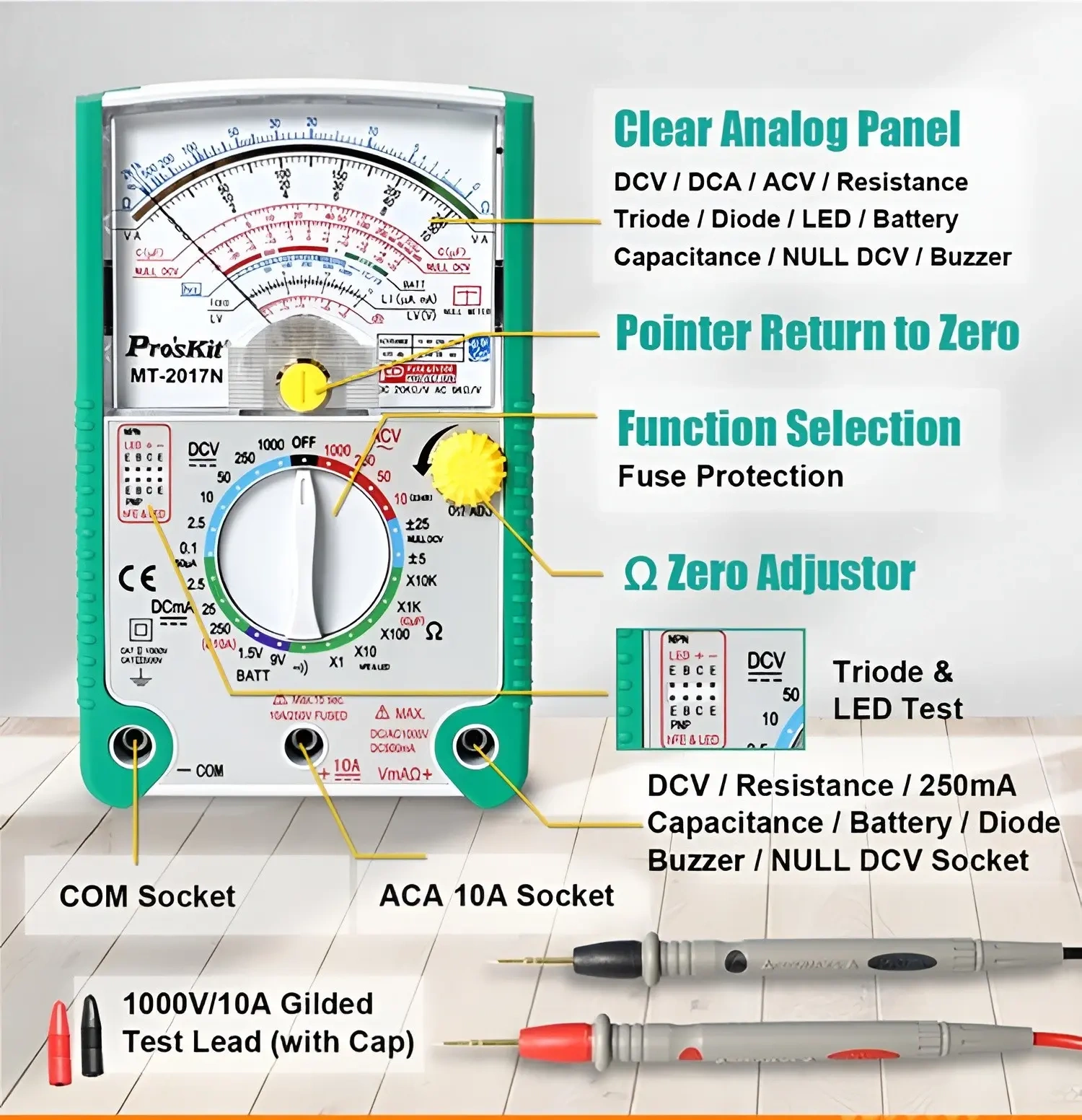

Funkcje i cechy

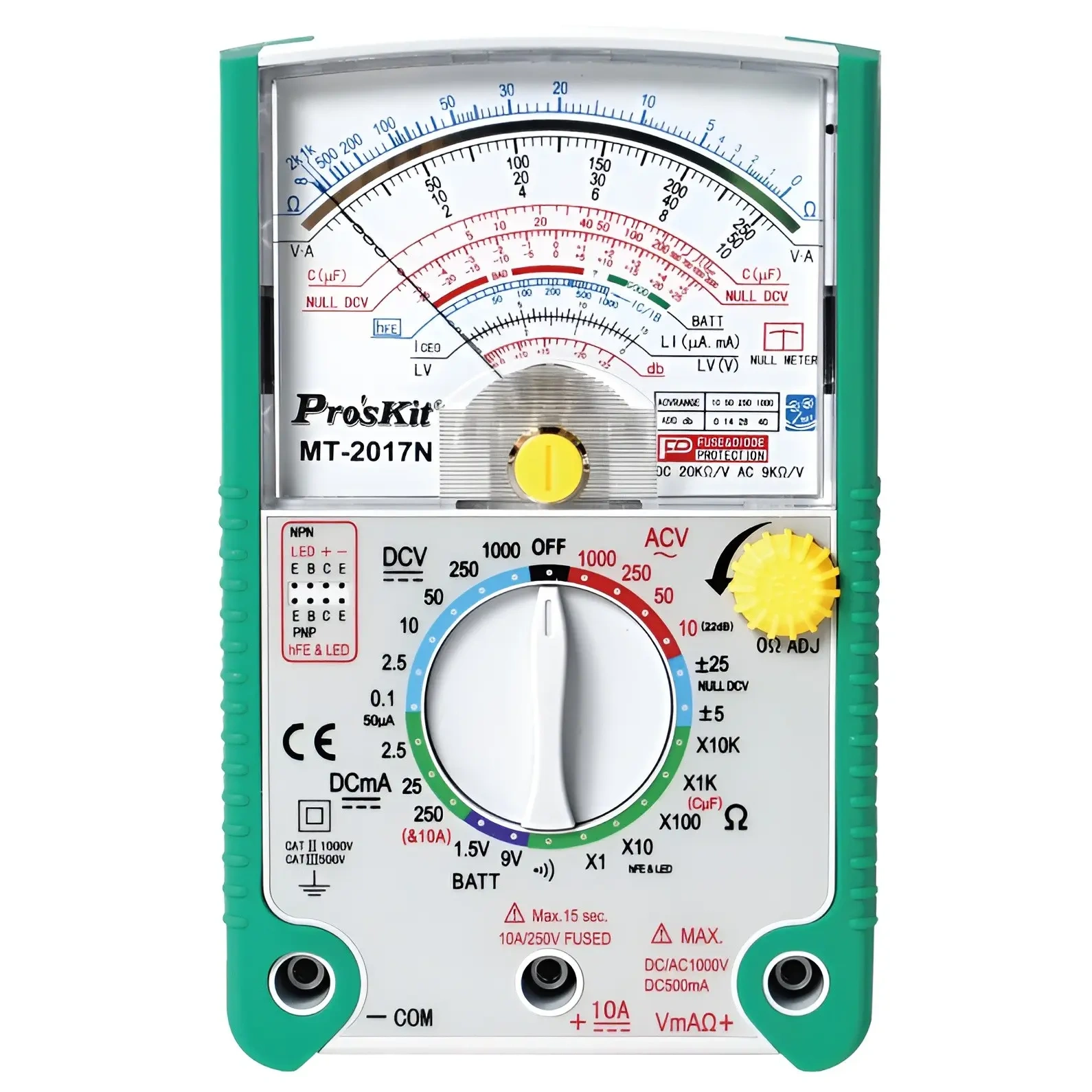

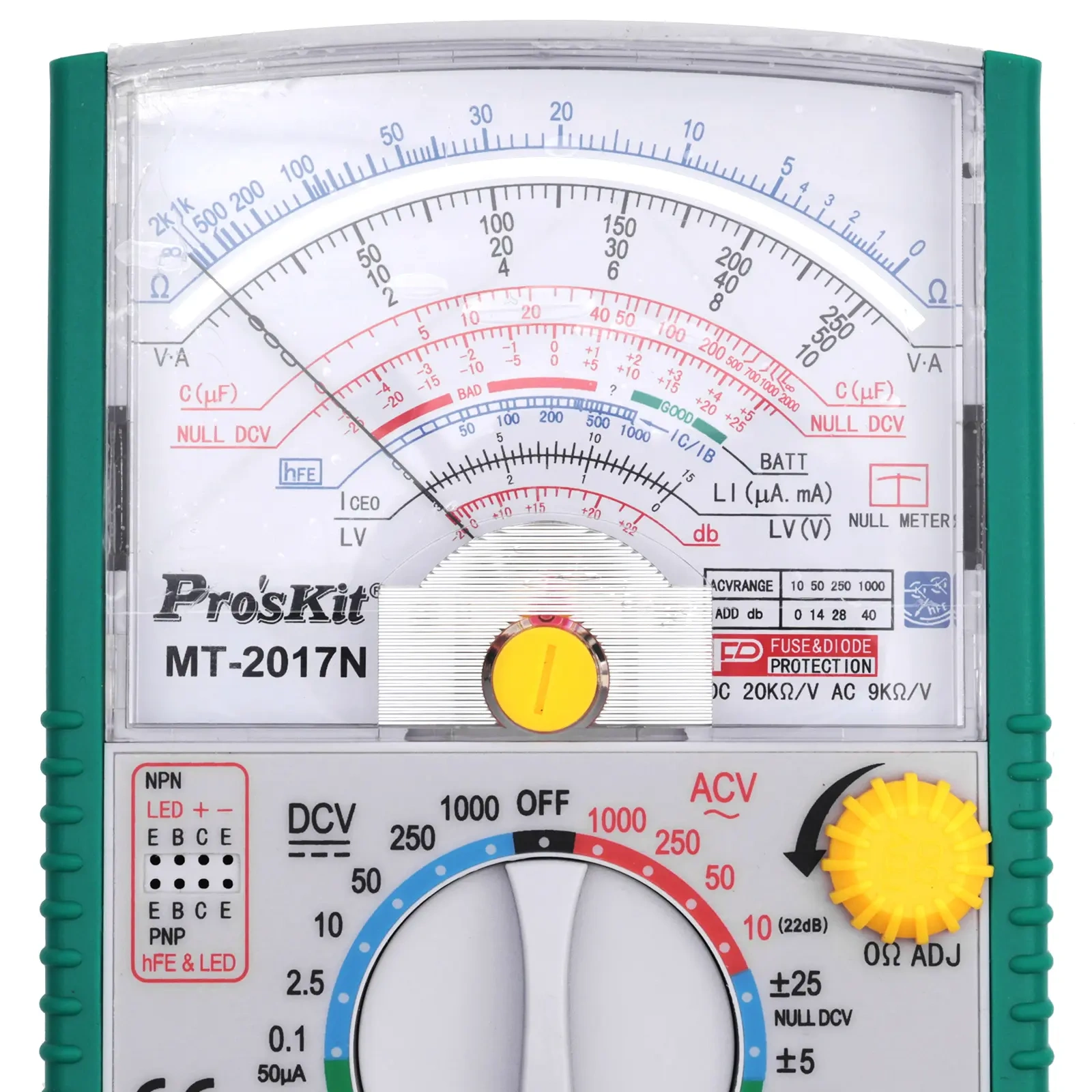

analogowy wyświetlacz wskazówkowy z lustrzaną skalą

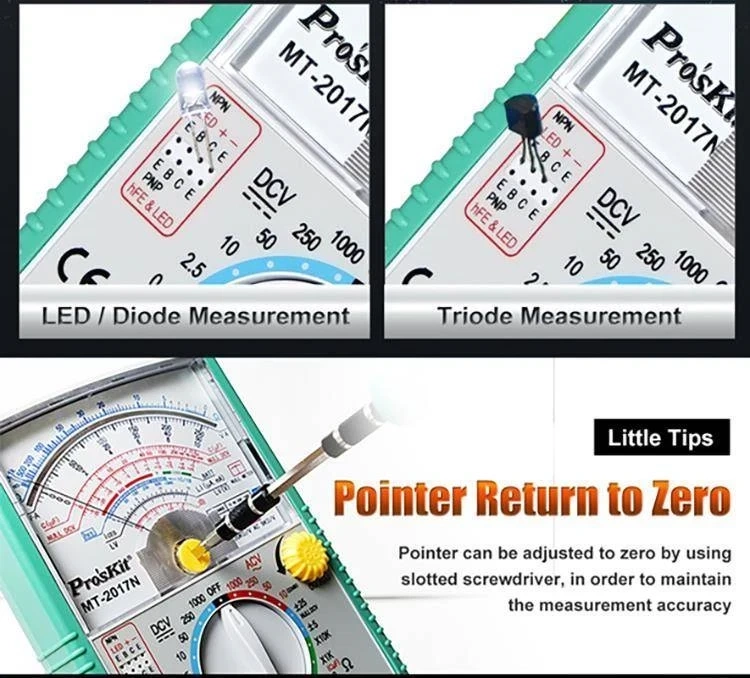

test diod
test LED

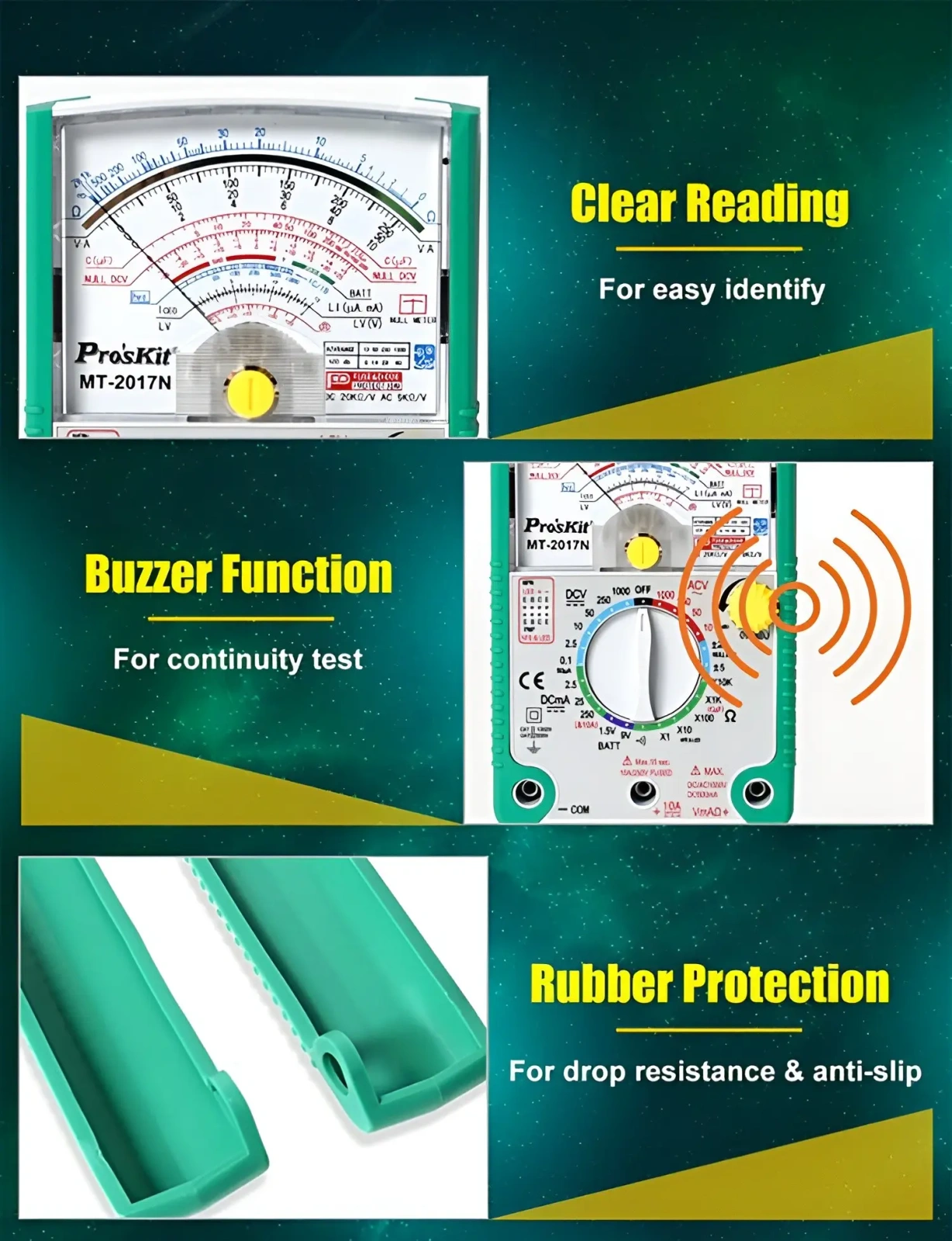

test ciągłości obwodu z buzzerem
pomiar tranzystorów hFE
pomiar pojemności kondensatorów

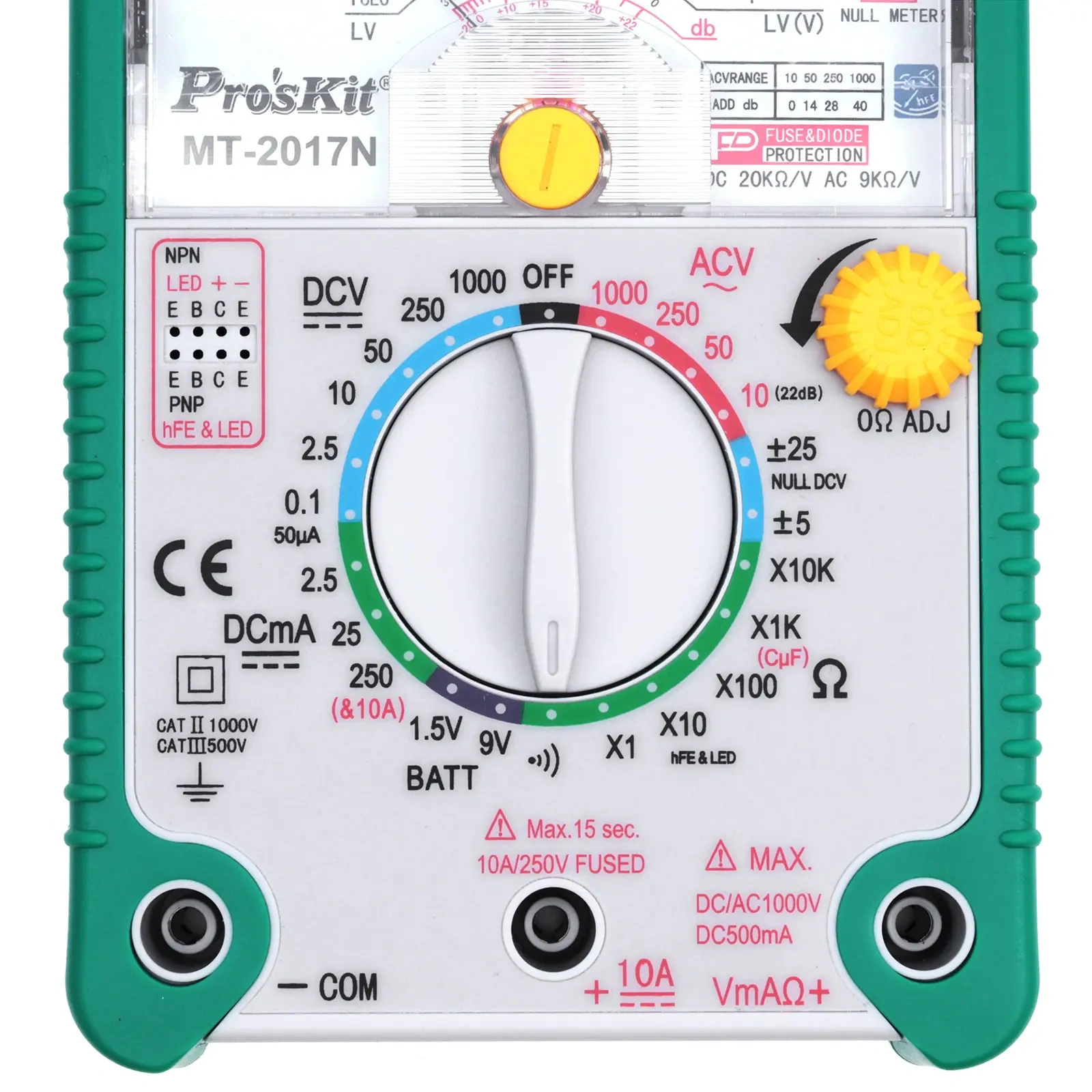

ręczny wybór zakresów pomiarowych
funkcja NULL DCV do pomiarów względem punktu zerowego
gumowa osłona ochronna zwiększająca odporność na uderzenia

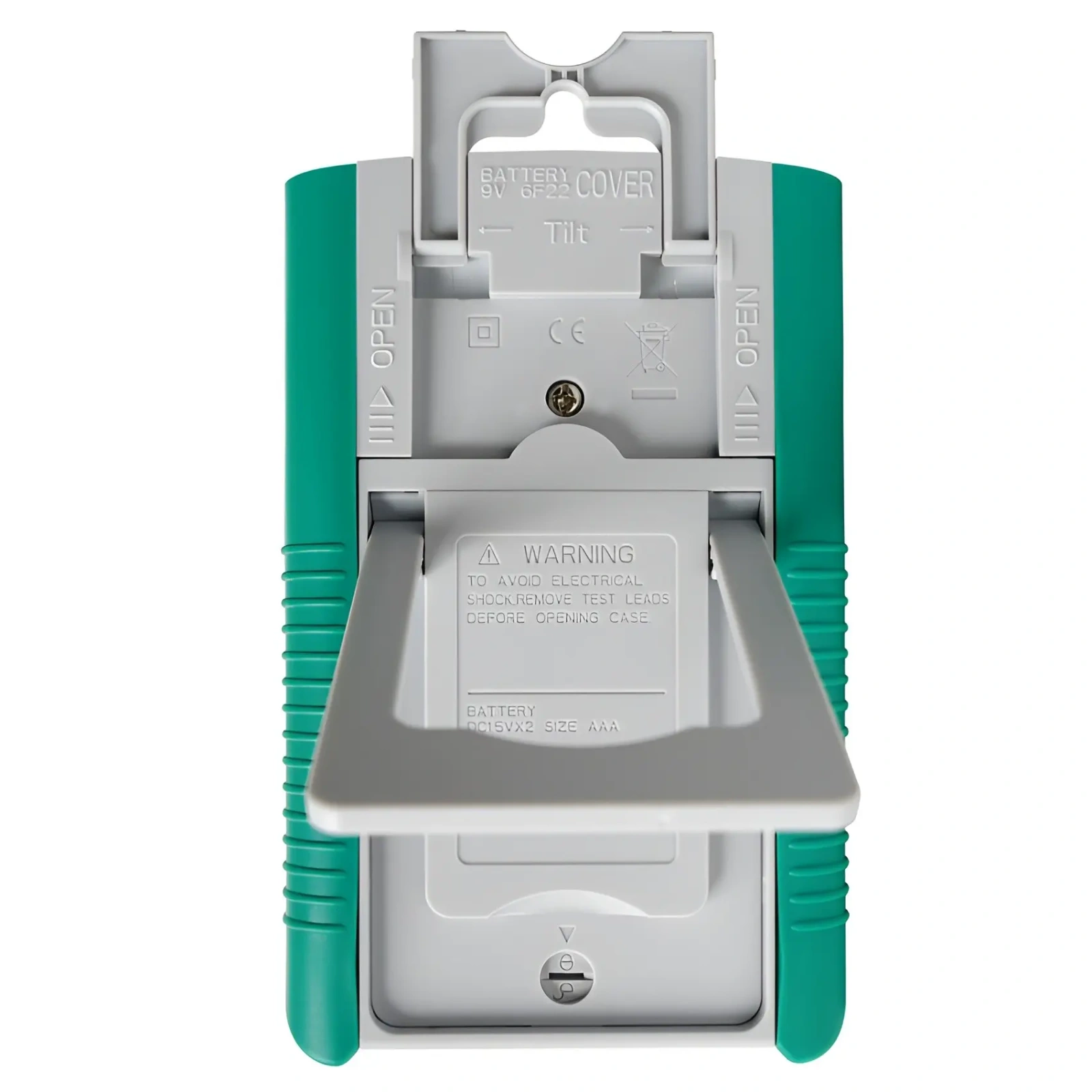

rozkładana podstawka i uchwyt do zawieszenia

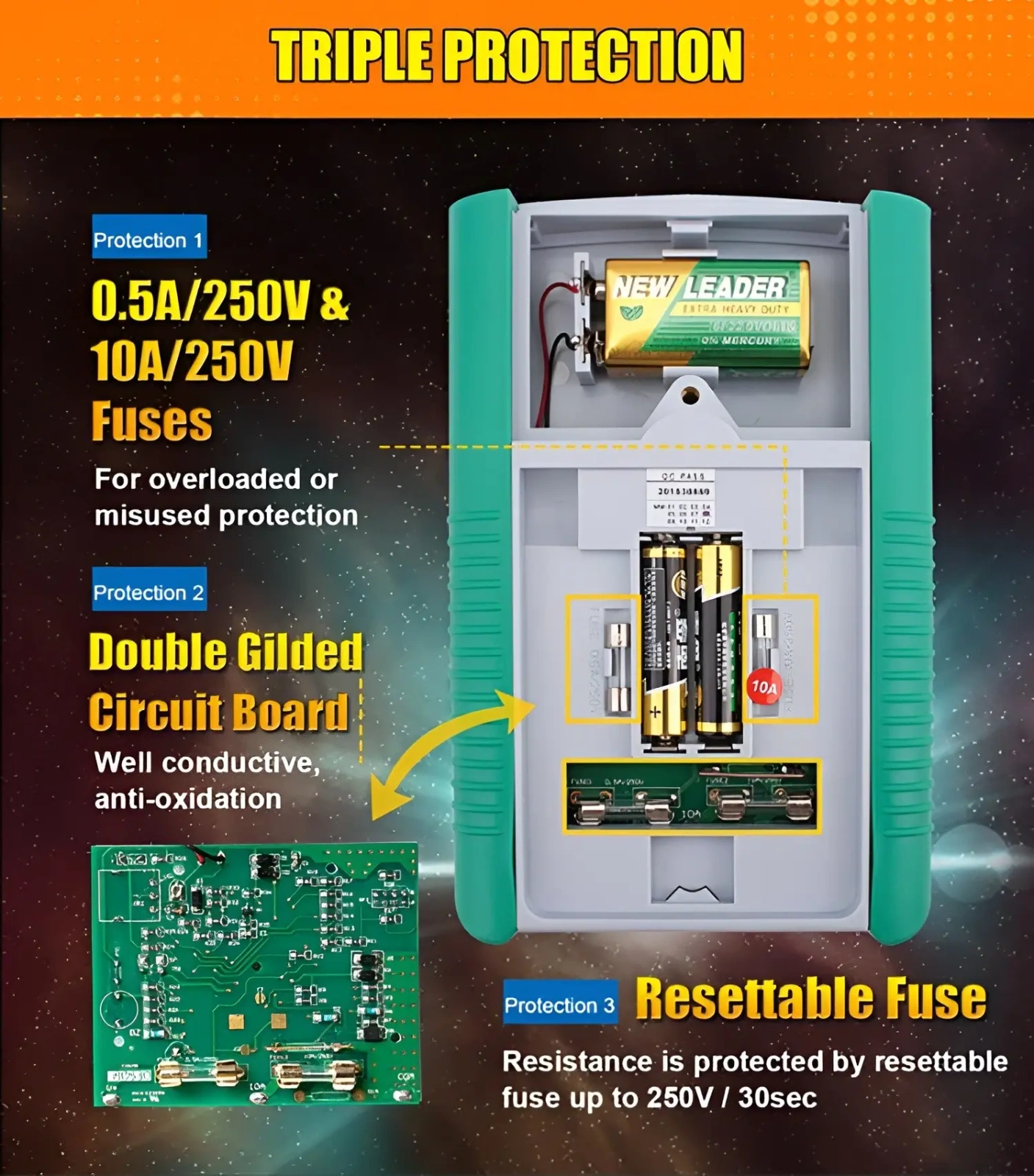

zabezpieczenie przeciw przeciążeniu z bezpiecznikami i warystorem
automatycznie resetowany bezpiecznik dla pomiaru rezystancji

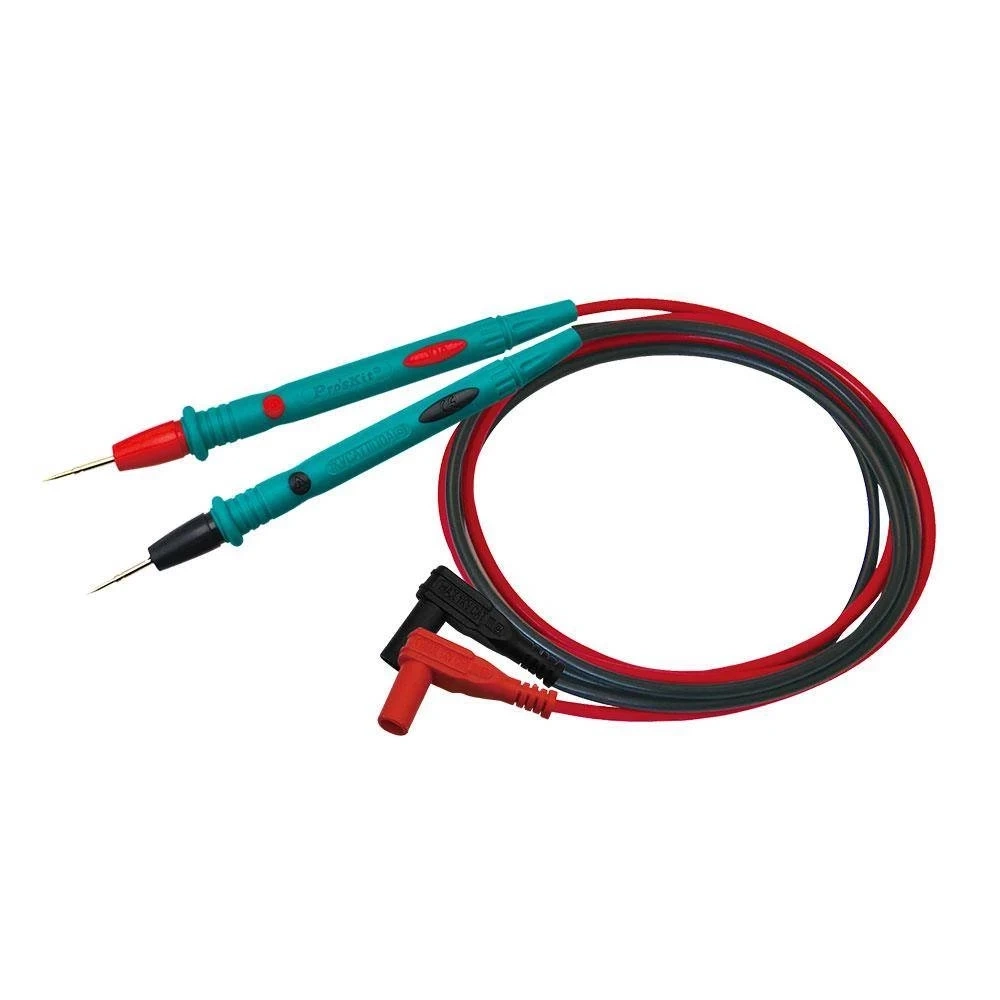

pozłacane przewody pomiarowe
Dane techniczne
impedancja wejściowa DC: 20kΩ/V
impedancja wejściowa AC: 9kΩ/V
zabezpieczenia: 0.5A/250V oraz 10A/250V, Φ5x20mm
maksymalny czas pomiaru 10A: 15 sekund
kategoria bezpieczeństwa: IEC61010-1, CAT II 1000V, CAT III 500V

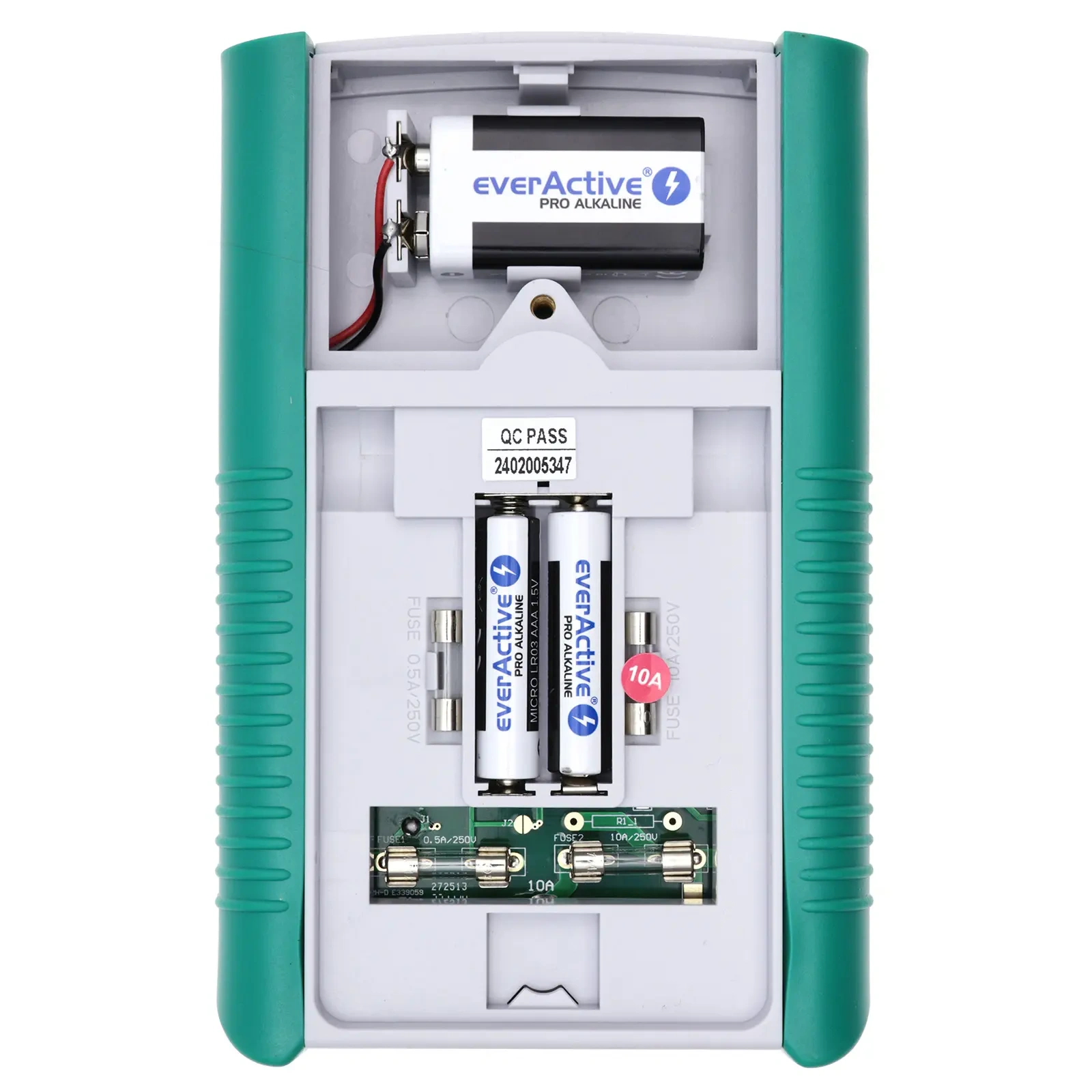

zasilanie: 1x bateria 9V (6F22) oraz 2x bateria AAA 1.5V
wymiary: 171 × 108 × 37 mm
masa: około 370 g
Zastosowanie
MT-2017N sprawdzi się podczas diagnostyki układów elektronicznych, pomiarów warsztatowych, edukacji technicznej oraz serwisu urządzeń elektrycznych. Analogowa wskazówka pozwala łatwo obserwować zmiany sygnału, tętnienia napięcia oraz reakcję obwodu podczas regulacji.
Miernik może być używany do:
pomiaru napięcia w zasilaczach i układach elektronicznych
testowania baterii i akumulatorów
sprawdzania ciągłości przewodów i bezpieczników
diagnostyki tranzystorów i diod
pomiaru rezystorów i kondensatorów
prac serwisowych i edukacyjnych
W zestawie
multimetr analogowy Pro’sKit MT-2017N
przewody pomiarowe
instrukcja obsługi
zapasowe bezpieczniki
Porady techniczne
Zawsze zaczynaj pomiar od najwyższego zakresu jeśli nie znasz wartości napięcia lub prądu
Nie wykonuj pomiaru rezystancji w obwodzie pod napięciem
Przed pomiarem kondensatora rozładuj go aby uniknąć uszkodzenia miernika
Wskazówkowy multimetr lepiej pokazuje zmiany sygnału niż wiele tanich modeli cyfrowych
Funkcja Null DCV przydaje się podczas regulacji układów analogowych i wzmacniaczy
Pomiar 10A wykonuj maksymalnie przez 15 sekund zgodnie z zaleceniami producenta
Trochę teorii
Mierniki analogowe nadal są chętnie używane w elektronice, ponieważ wskazówka pokazuje zmiany sygnału w sposób płynny. Dzięki temu łatwiej zauważyć wahania napięcia, ładowanie kondensatorów czy niestabilność układów.
Funkcja hFE pozwala orientacyjnie sprawdzić wzmocnienie tranzystora bipolarnego. Jest to przydatne podczas selekcji elementów oraz szybkiej diagnostyki uszkodzonych układów.
Pomiar rezystancji realizowany jest przy użyciu wewnętrznej baterii miernika. Dlatego nie wolno mierzyć rezystancji w obwodzie znajdującym się pod napięciem.

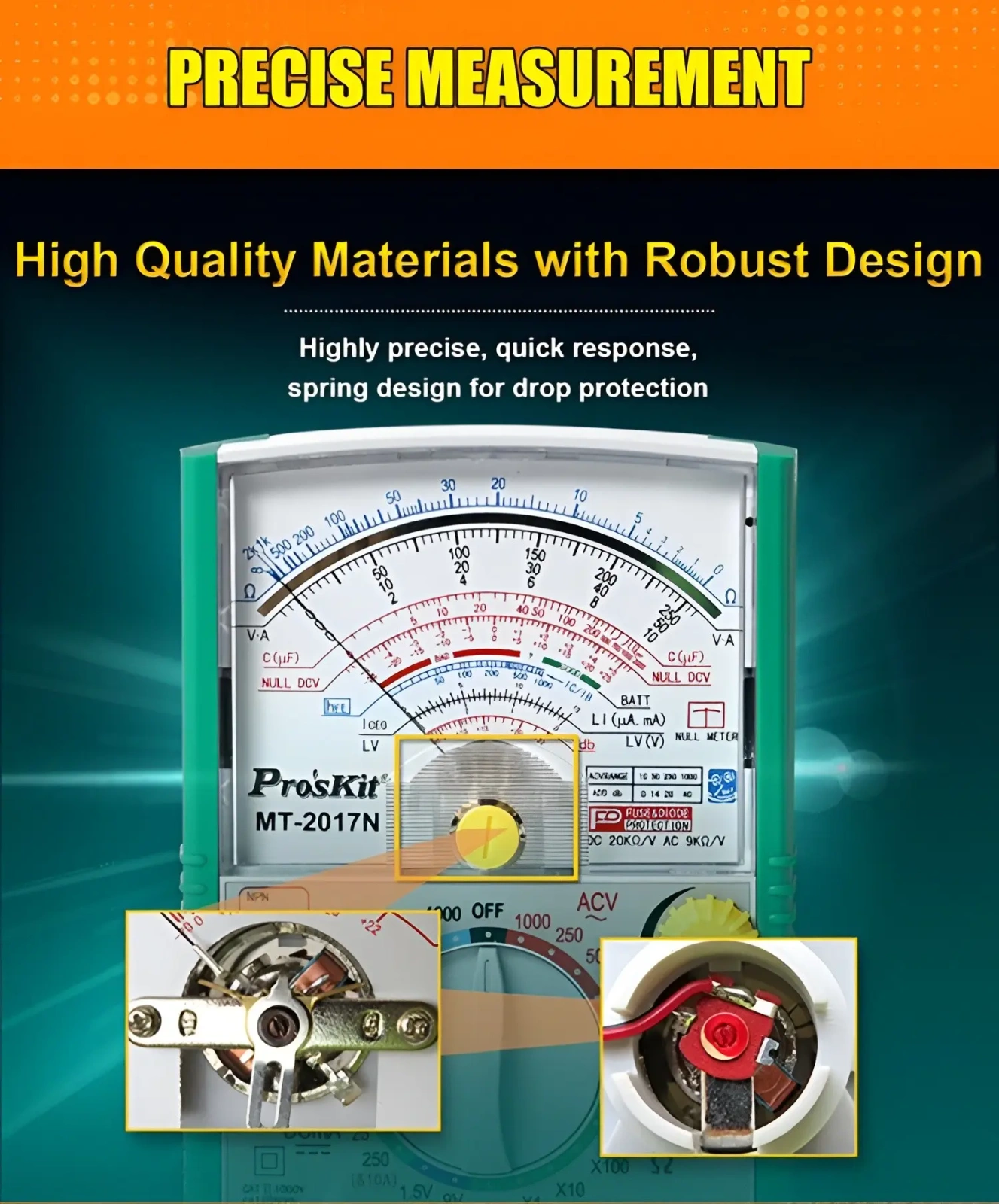

Multimetr analogowy wykorzystuje cewkę pomiarową oraz mechaniczny układ wskazówki. Wartość napięcia lub prądu powoduje wychylenie wskazówki proporcjonalne do mierzonego sygnału. Dzięki temu łatwo obserwować zmiany wartości w czasie, co jest szczególnie przydatne przy strojeniu układów audio, zasilaczy i obwodów analogowych.
Pomiar rezystancji realizowany jest przy użyciu wewnętrznej baterii miernika. Dlatego przed pomiarem rezystora lub ciągłości obwodu nie wolno podłączać miernika do układu znajdującego się pod napięciem.
Najczęściej zadawane pytania
Czy multimetr MT-2017N nadaje się do nauki elektroniki?
Tak, analogowa wskazówka bardzo dobrze pokazuje zmiany napięcia i prądu, dzięki czemu miernik sprawdza się podczas nauki podstaw elektroniki i elektrotechniki
Czy miernik umożliwia testowanie tranzystorów?
Tak, urządzenie posiada funkcję pomiaru wzmocnienia tranzystorów hFE dla elementów NPN i PNP
Czy można mierzyć napięcie sieciowe 230V AC?
Tak, multimetr obsługuje pomiar napięcia AC do 1000V i umożliwia pomiar standardowej sieci 230V
Do czego służy funkcja NULL DCV?
Funkcja NULL DCV pozwala wykonywać pomiary napięć dodatnich i ujemnych względem punktu zerowego, co jest przydatne podczas pracy z układami analogowymi i audio
Czy multimetr posiada zabezpieczenia przeciw przeciążeniu?
Tak, miernik wyposażono w bezpieczniki 0.5A i 10A, warystor oraz dodatkowe zabezpieczenie dla pomiaru rezystancji
Jakie baterie są wymagane do pracy miernika?
Urządzenie korzysta z dwóch baterii AAA 1.5V oraz jednej baterii 9V typu 6F22
Czy multimetr posiada sygnalizację dźwiękową ciągłości obwodu?
Tak, wbudowany buzzer informuje o ciągłości obwodu przy rezystancji poniżej około 200Ω
Przyjemne wykonanie, dobre przewody, posiada osłonę boczną chroniąca przed skutkami ewentualnego upadku. Natomiast należy ostrożnie obchodzić się z podpórkami - można łatwo uszkodzić.
Multimetr to wszechstronne urządzenie pomiarowe wykorzystywane w elektronice do mierzenia różnych parametrów, takich jak napięcie, prąd, oporność, a czasem także pojemność, częstotliwość czy temperatura. Pozwala na diagnozowanie problemów, testowanie komponentów i obwodów.
