Sonda oscyloskopowa 100:1 do 2 kV, pasmo 100 MHz, przewód 1,1 m, złącze BNC, FNIRSI P4100
Sonda tłumiąca 100:1 do pomiarów poza zakresem wejścia oscyloskopu
FNIRSI P4100 dzieli mierzone napięcie przez sto, zanim trafi ono na wejście oscyloskopu. Dzięki temu przyrząd o typowym zakresie kilkudziesięciu woltów na działkę obsługuje przebiegi sięgające 2 kV, a rezystancja wejściowa 100 MΩ i pojemność 6 pF ograniczają wpływ samej sondy na badany obwód. Pasmo 100 MHz przy czasie narastania 3,5 ns pozwala odwzorować zbocza w przetwornicach, układach zapłonowych i zasilaczach impulsowych. Tłumienie jest stałe, więc w menu kanału trzeba ustawić mnożnik 100X, inaczej odczyt będzie stukrotnie zaniżony.
Masa sondy pozostaje połączona z ziemią oscyloskopu
To sonda tłumiąca, nie różnicowa ani separowana. Napięcie 2 kV dotyczy wytrzymałości izolacji między końcówką pomiarową a masą, a nie zdolności do pracy w obwodzie odniesionym do sieci. Zacisk masy podłącza się wyłącznie do punktu o potencjale ziemi: wpięcie go w punkt o innym potencjale zwiera ten punkt przez obudowę oscyloskopu do instalacji. Pomiary w obwodach sieciowych wykonuje się sondą różnicową albo przez transformator separacyjny.
Specyfikacja techniczna
- tłumienie: 100:1, stałe
- pasmo: 100 MHz
- czas narastania: 3,5 ns
- maksymalne napięcie pracy: 2 kV DC + AC pk
- rezystancja wejściowa: 100 MΩ
- pojemność wejściowa: 6 pF
- zakres kompensacji: 10 do 35 pF

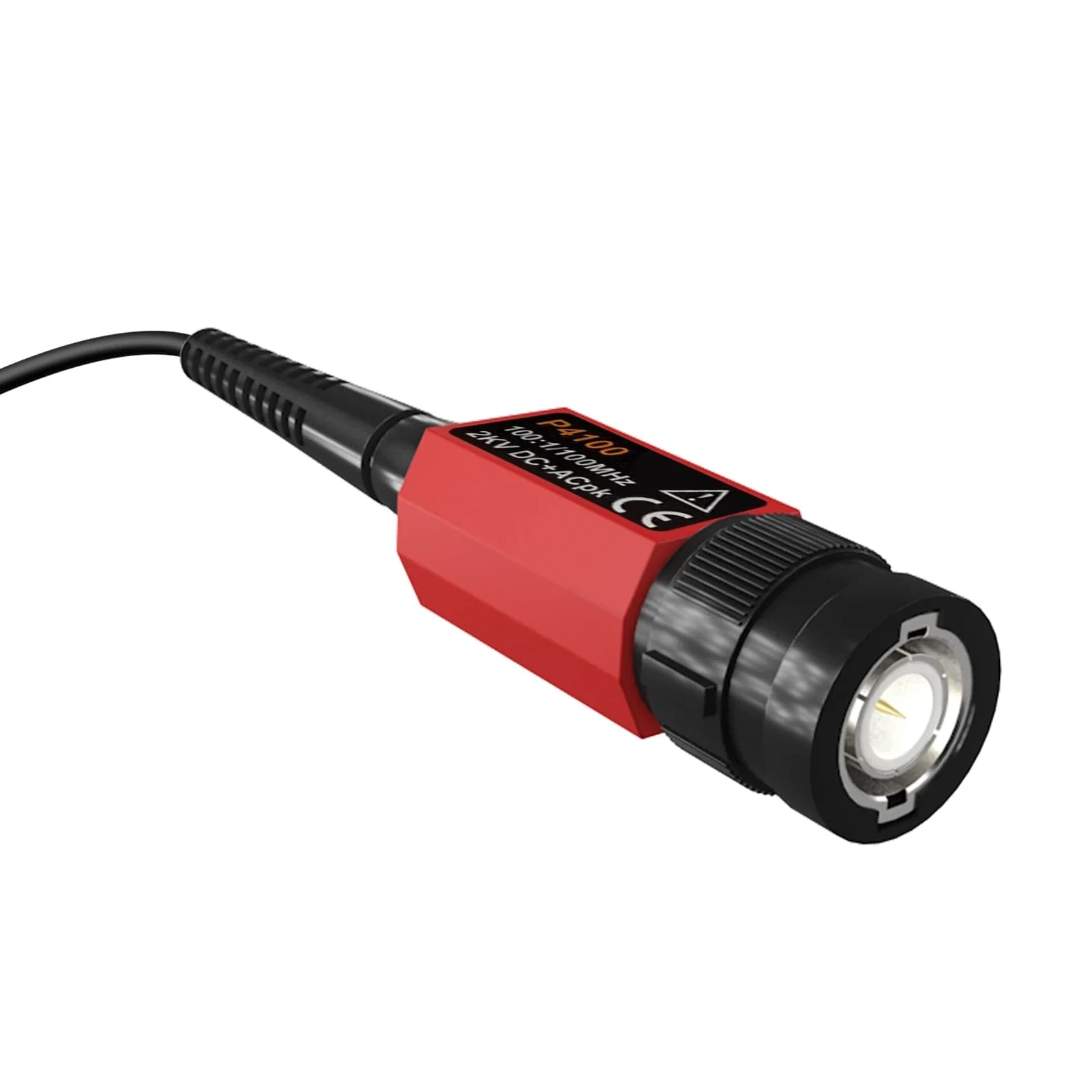

- złącze: BNC

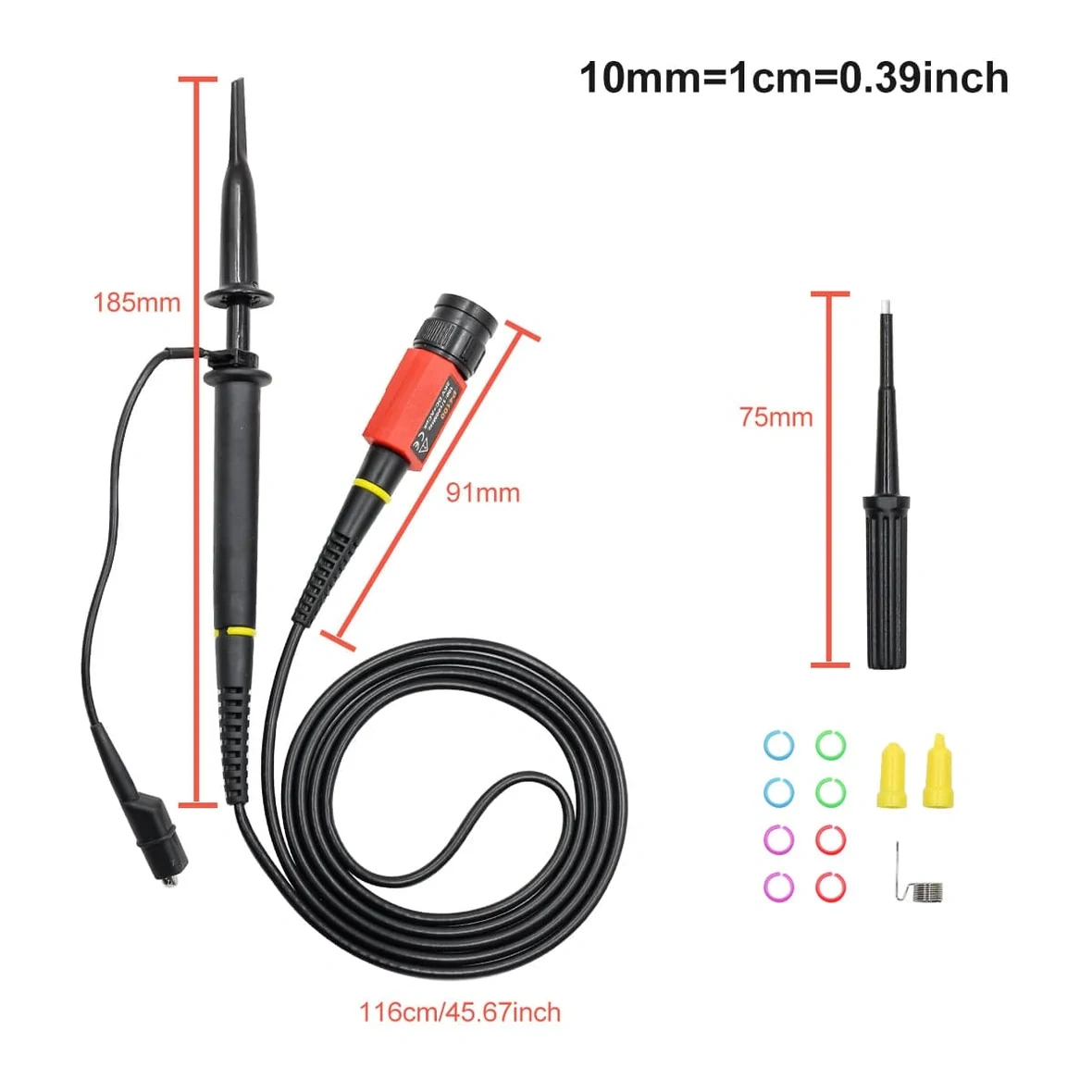

- długość przewodu: 1,1 m
- długość korpusu sondy: 185 mm
- materiał obudowy: ABS

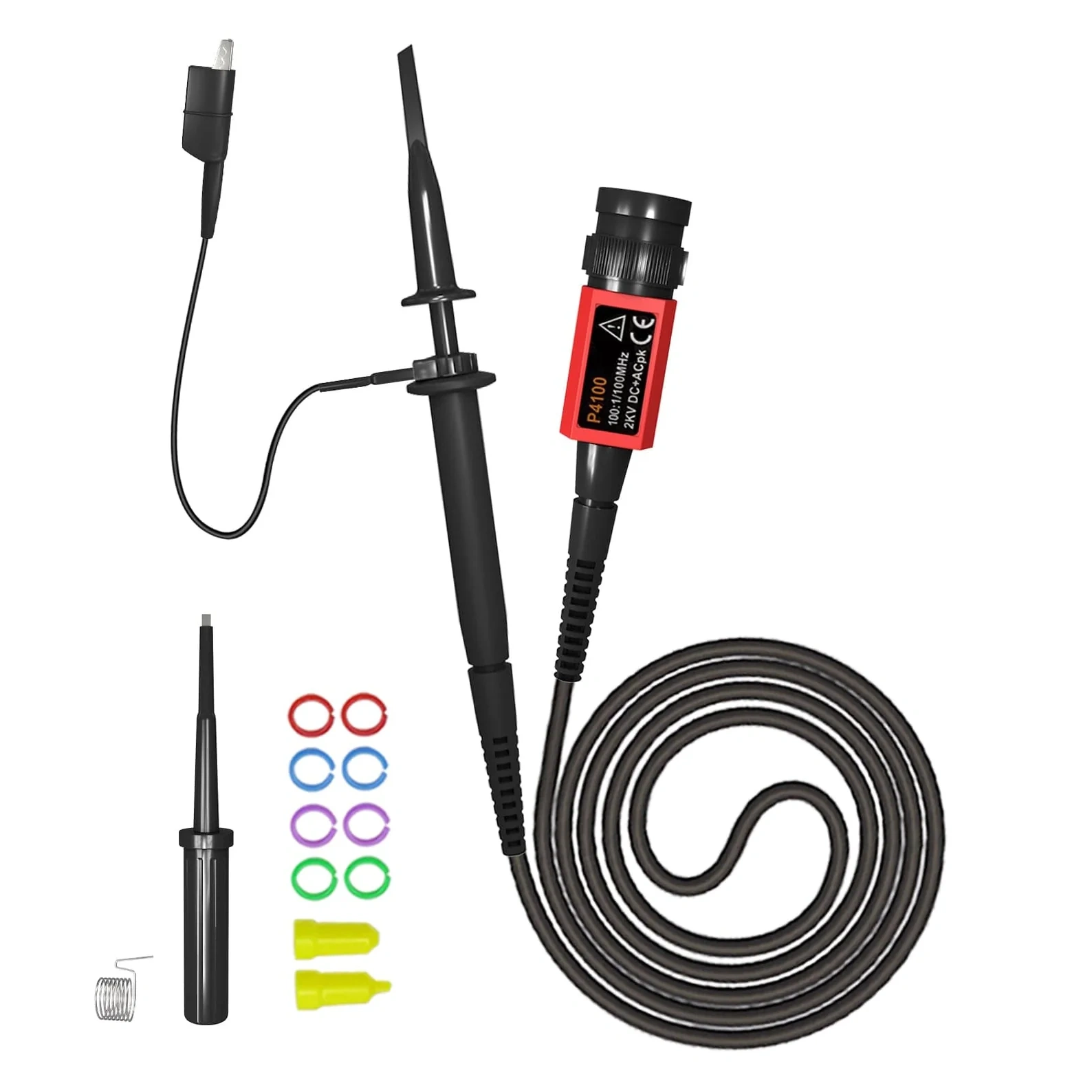

W zestawie

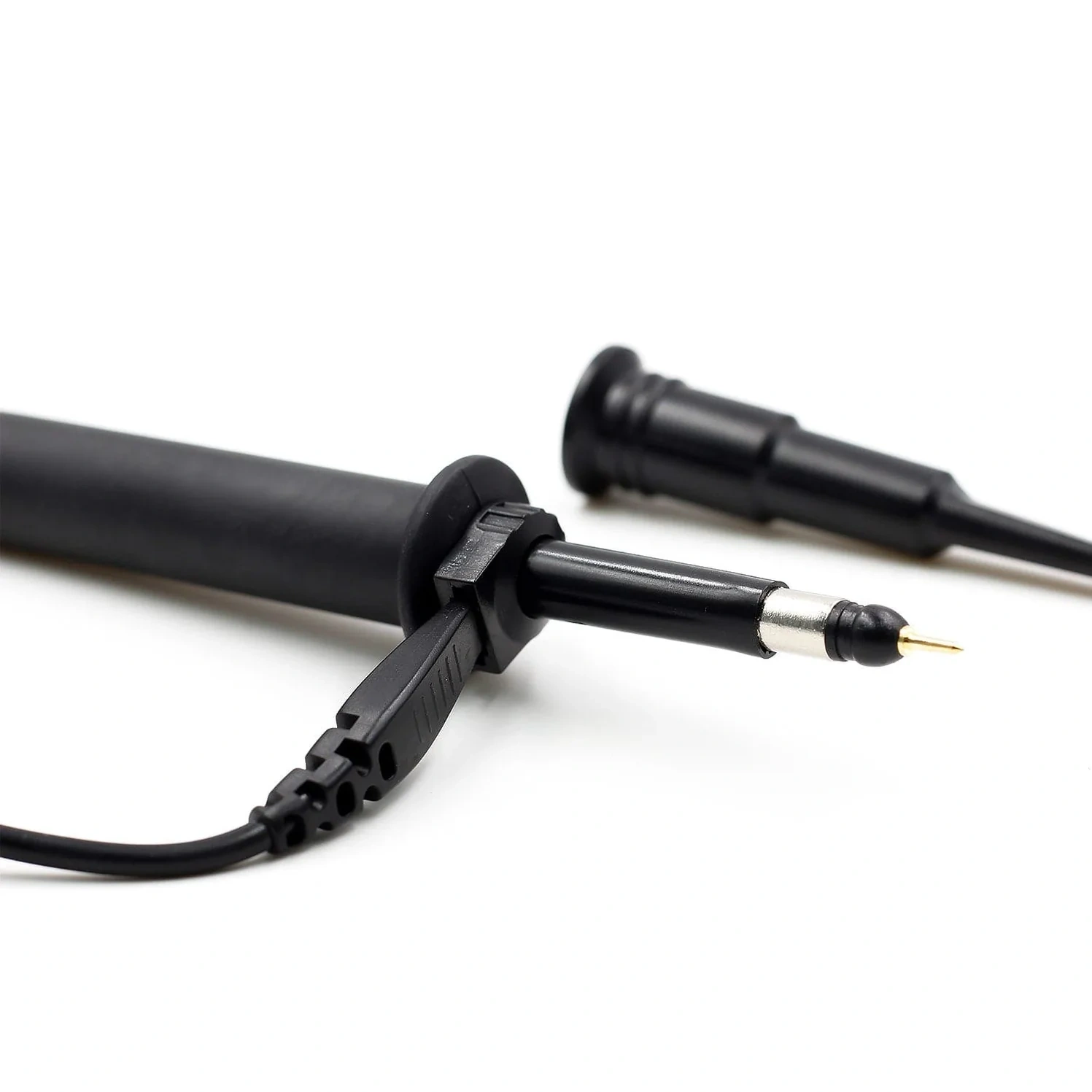

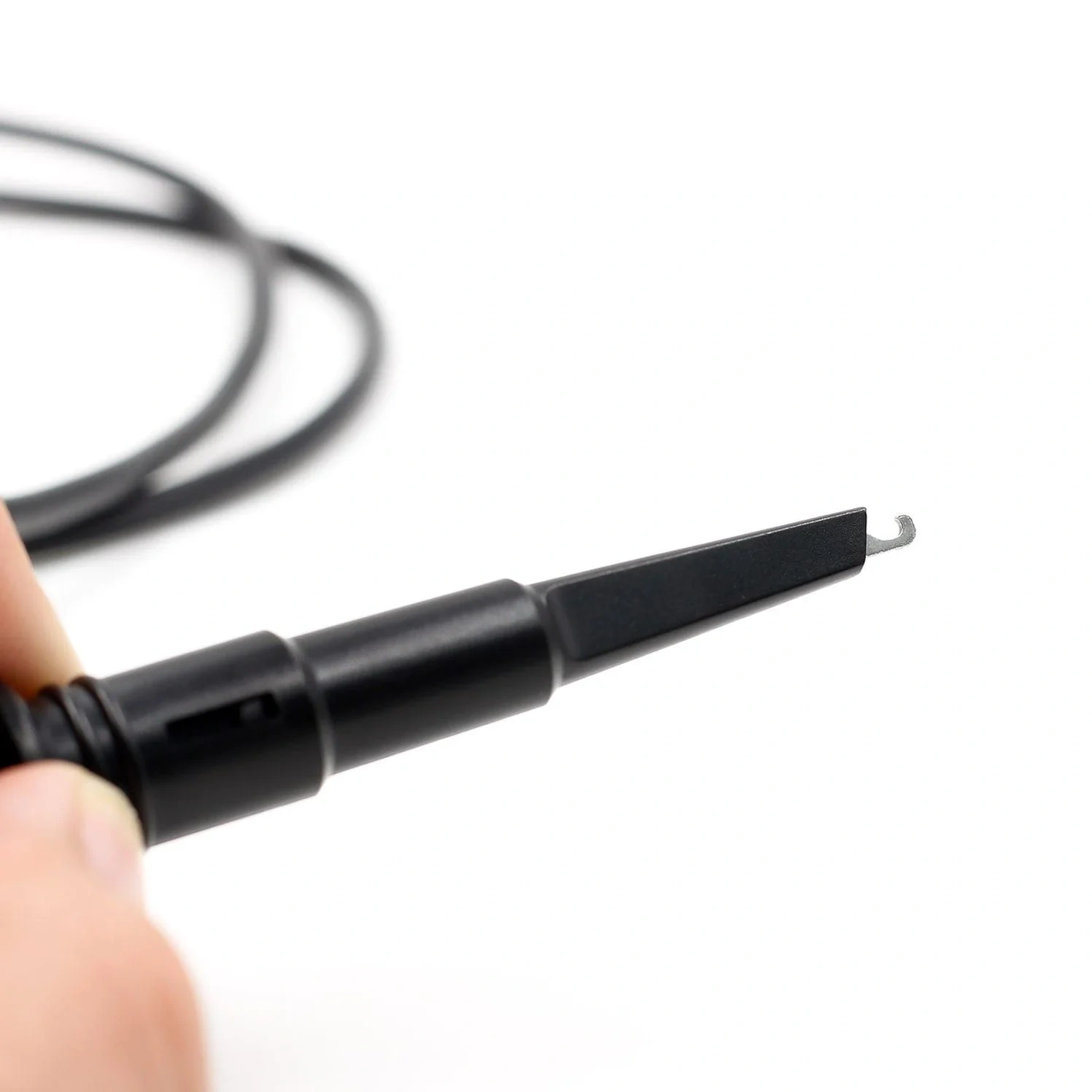

- sonda oscyloskopowa FNIRSI P4100 z przewodem masy zakończonym haczykiem
- wkrętak do regulacji kompensacji
- pierścienie oznaczeniowe w czterech kolorach, 8 sztuk
- tulejki pozycjonujące końcówkę, 2 sztuki
- sprężyna masowa
- instrukcja obsługi
Przed pierwszym pomiarem sondę kompensuje się do konkretnego wejścia oscyloskopu. Pojemność sondy i pojemność kanału tworzą dzielnik, którego podział zmienia się z częstotliwością, więc nieskompensowana sonda zawyża albo zaniża amplitudę i zniekształca zbocza przebiegu prostokątnego. Regulację wykonuje się dołączonym wkrętakiem, obracając trymer w zakresie 10 do 35 pF do chwili, gdy wierzchołki przebiegu z wyjścia kompensacyjnego oscyloskopu będą płaskie. Czynność powtarza się po przełożeniu sondy na inny kanał lub inny przyrząd.
