Wielofunkcyjny tester instalacji CCTV, sieci LAN i światłowodów

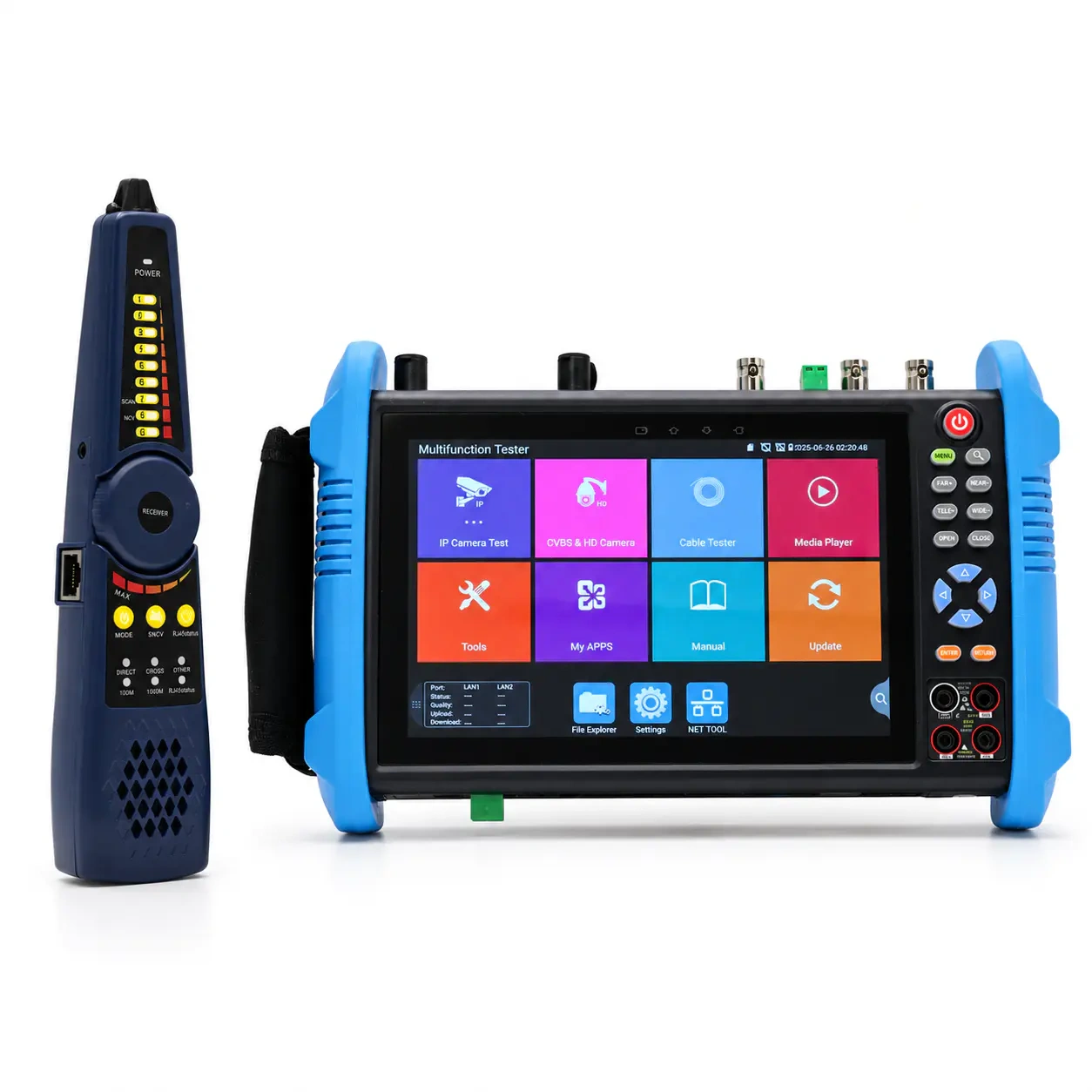

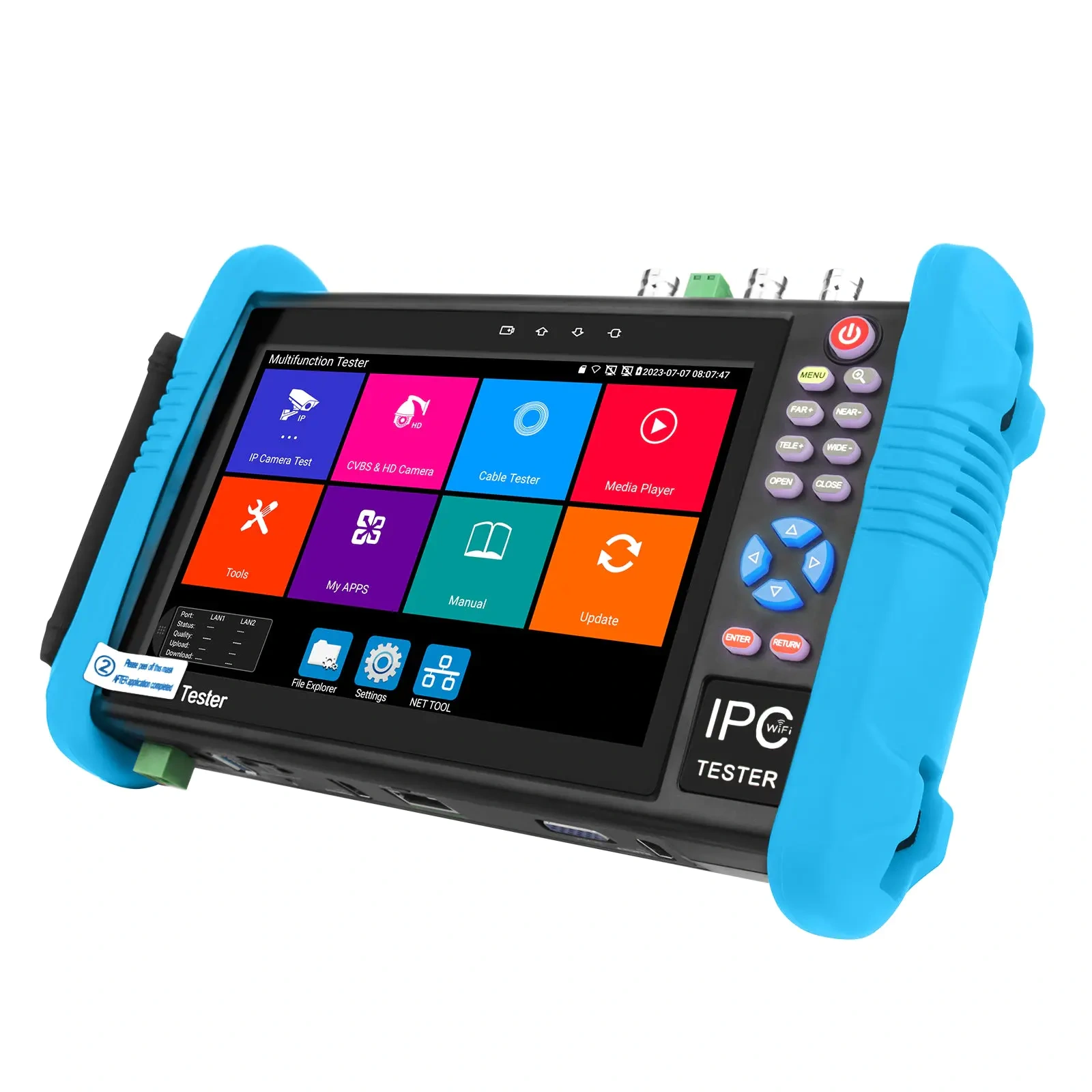

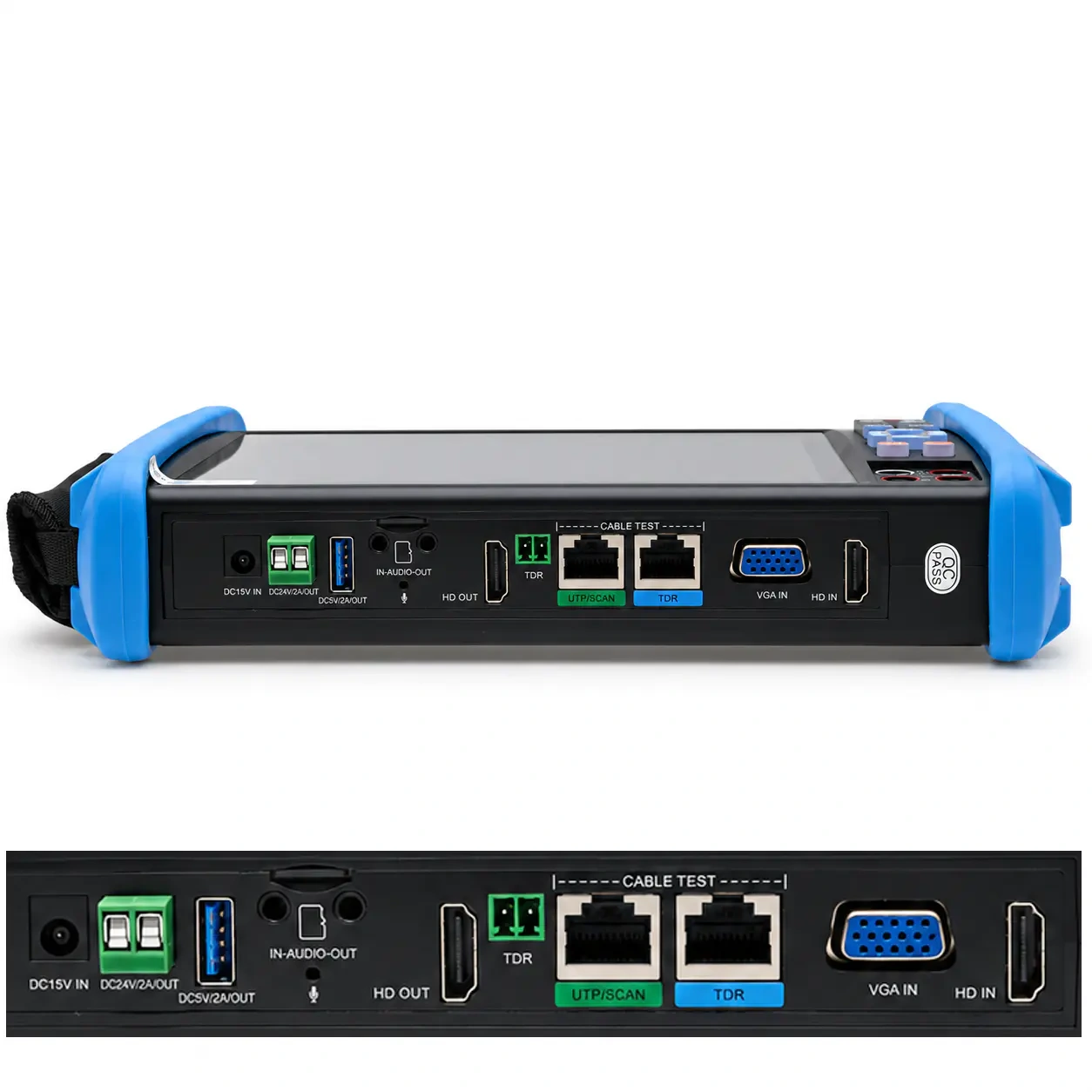

Noyafa NF-IPC716 MOVTADHS PRO to profesjonalny rozbudowany tester przeznaczony do uruchamiania i diagnostyki kamer IP, analogowych oraz kamer HD przesyłających obraz przewodem koncentrycznym. Obsługuje strumienie IP 4K kodowane w standardach H.265 i H.264, a także sygnały CVBS, AHD, CVI, TVI, EX-SDI, HD-SDI i 3G-SDI.

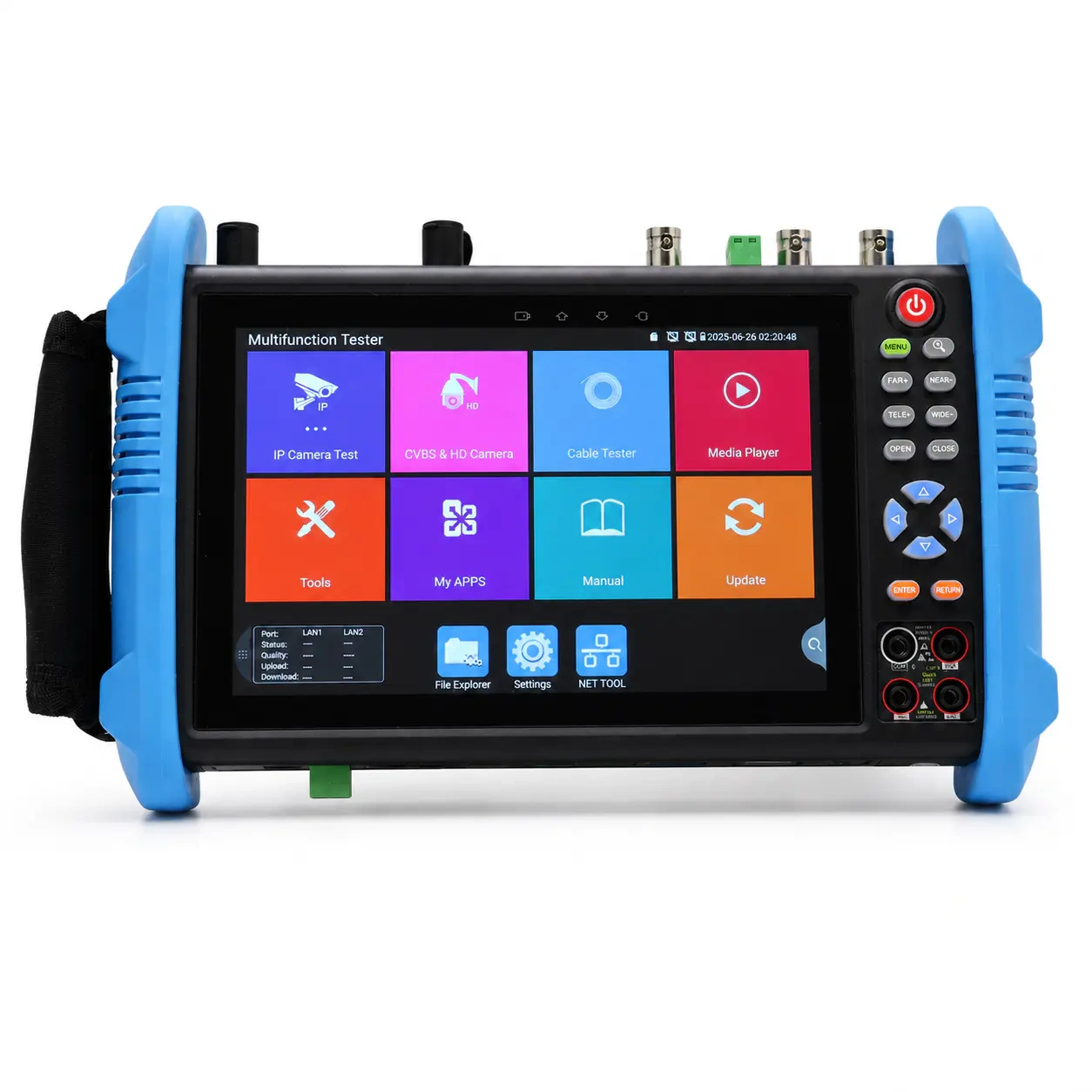

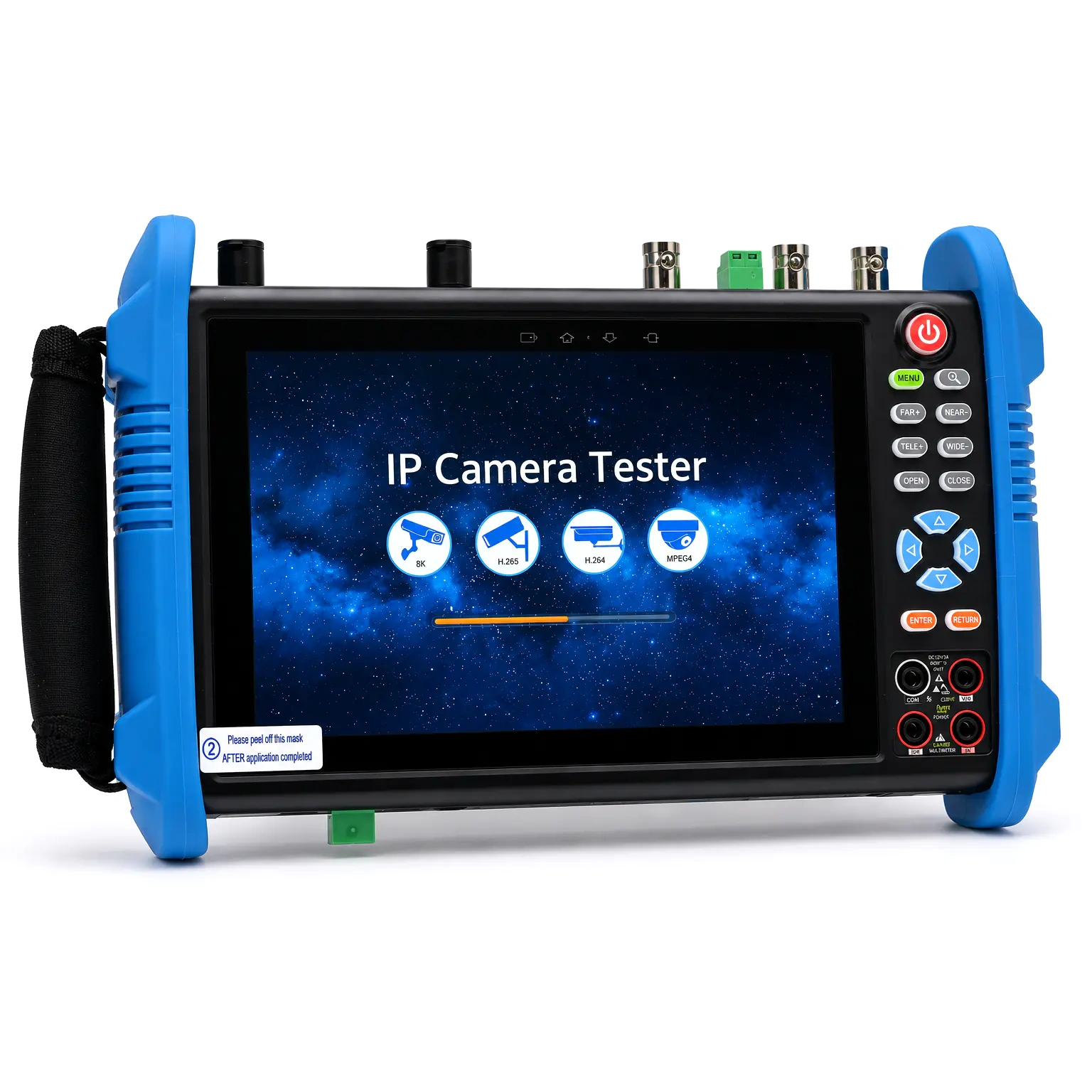

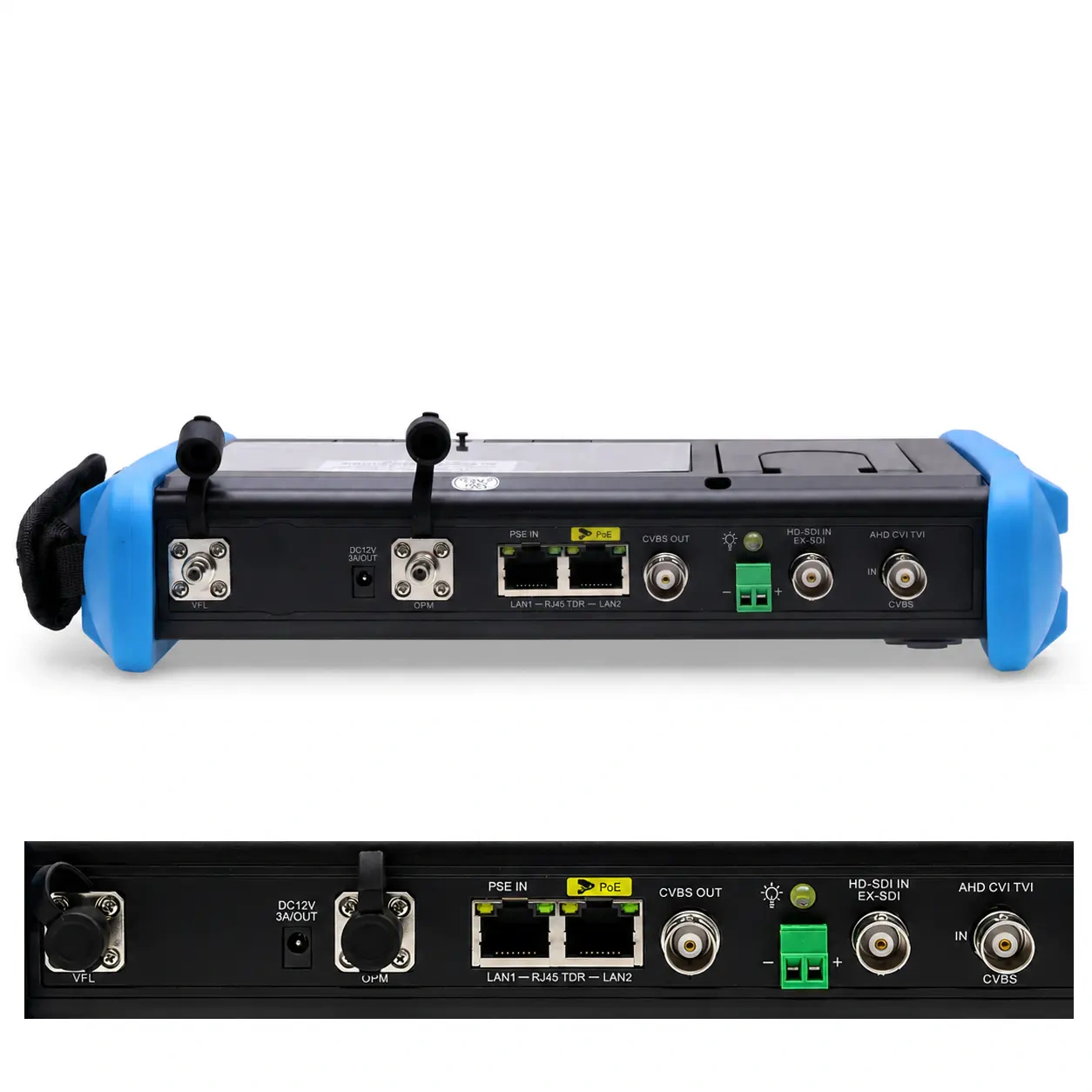

Dotykowy ekran IPS o przekątnej 7 cali umożliwia podgląd obrazu bez dodatkowego monitora. Tester łączy funkcje analizatora CCTV, testera okablowania, lokalizatora przewodów, multimetru cyfrowego, miernika mocy optycznej oraz wizualnego lokalizatora uszkodzeń światłowodów.

Najważniejsze cechy

• Obsługa wielu systemów CCTV: kamery IP, CVBS, AHD, CVI, TVI, EX-SDI, HD-SDI i 3G-SDI
• Diagnostyka okablowania: tester UTP, pomiar TDR oraz cyfrowy lokalizator przewodów
• Pomiary elektryczne: wbudowany multimetr cyfrowy
• Diagnostyka światłowodów: miernik mocy optycznej i wizualny lokalizator uszkodzeń
• Praca bez dodatkowego zasilacza kamery: wyjście 12 V DC oraz zasilanie PoE 48 V

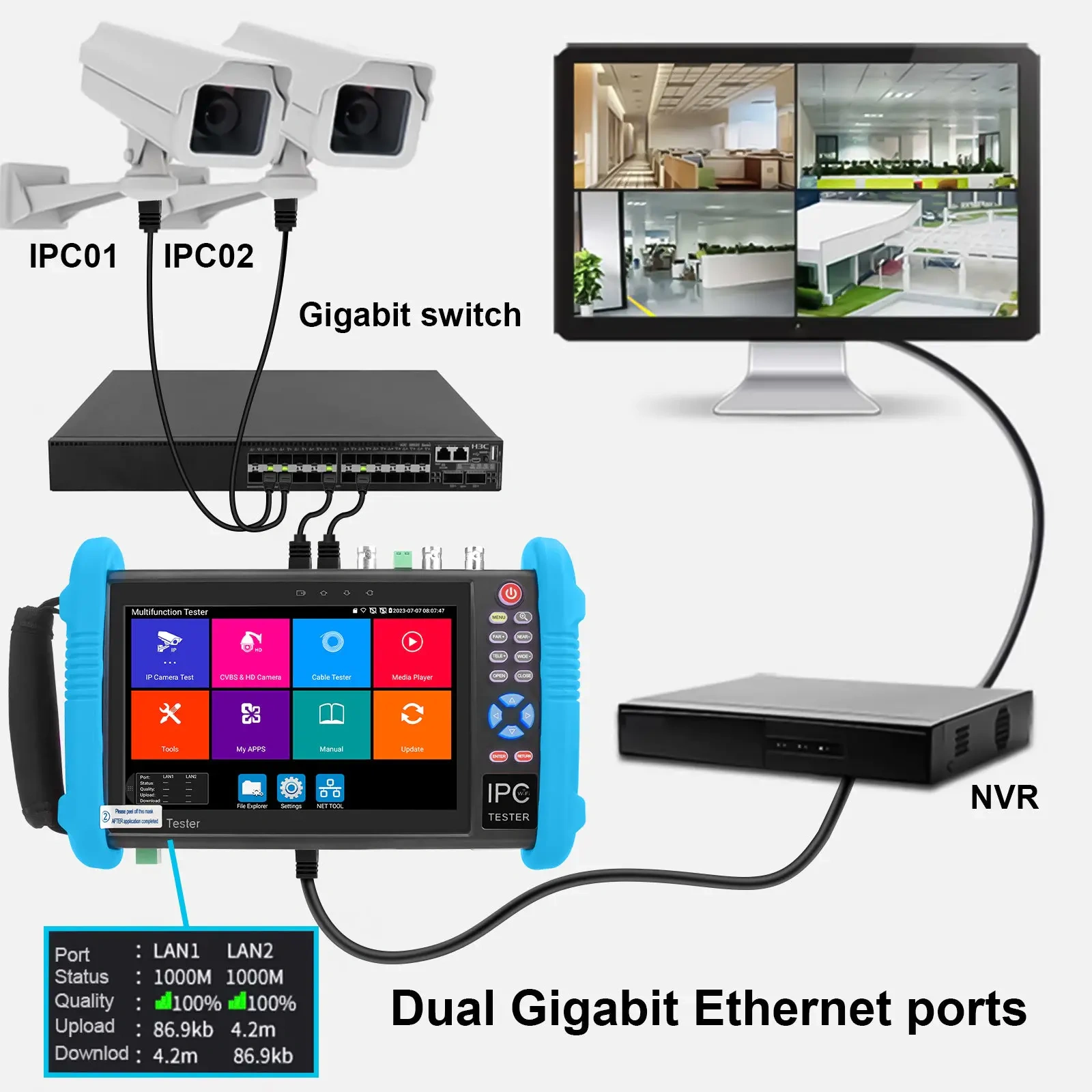

Testowanie kamer IP

Tester obsługuje obraz IP 4K kodowany w standardach H.265 i H.264. Funkcje IP Discovery, Rapid ONVIF, IPC Test i odtwarzacz RTSP umożliwiają wyszukiwanie kamer, podgląd obrazu oraz kontrolę podstawowych parametrów sieciowych.

Dostępne są osobne narzędzia do obsługi kamer Hikvision i Dahua. Umożliwiają one między innymi aktywację obsługiwanych urządzeń oraz zmianę nazwy użytkownika, hasła i adresu IP. Funkcja Rapid Video automatycznie wykrywa kamery sieciowe i wyświetla ich obraz.

Kamery analogowe, HD i SDI

NF-IPC716 MOVTADHS PRO obsługuje analogowy sygnał CVBS w systemach PAL i NTSC oraz kamery AHD, CVI i TVI o rozdzielczości do 8 Mpix. Tester współpracuje również z kamerami EX-SDI do 8 Mpix, HD-SDI i 3G-SDI.

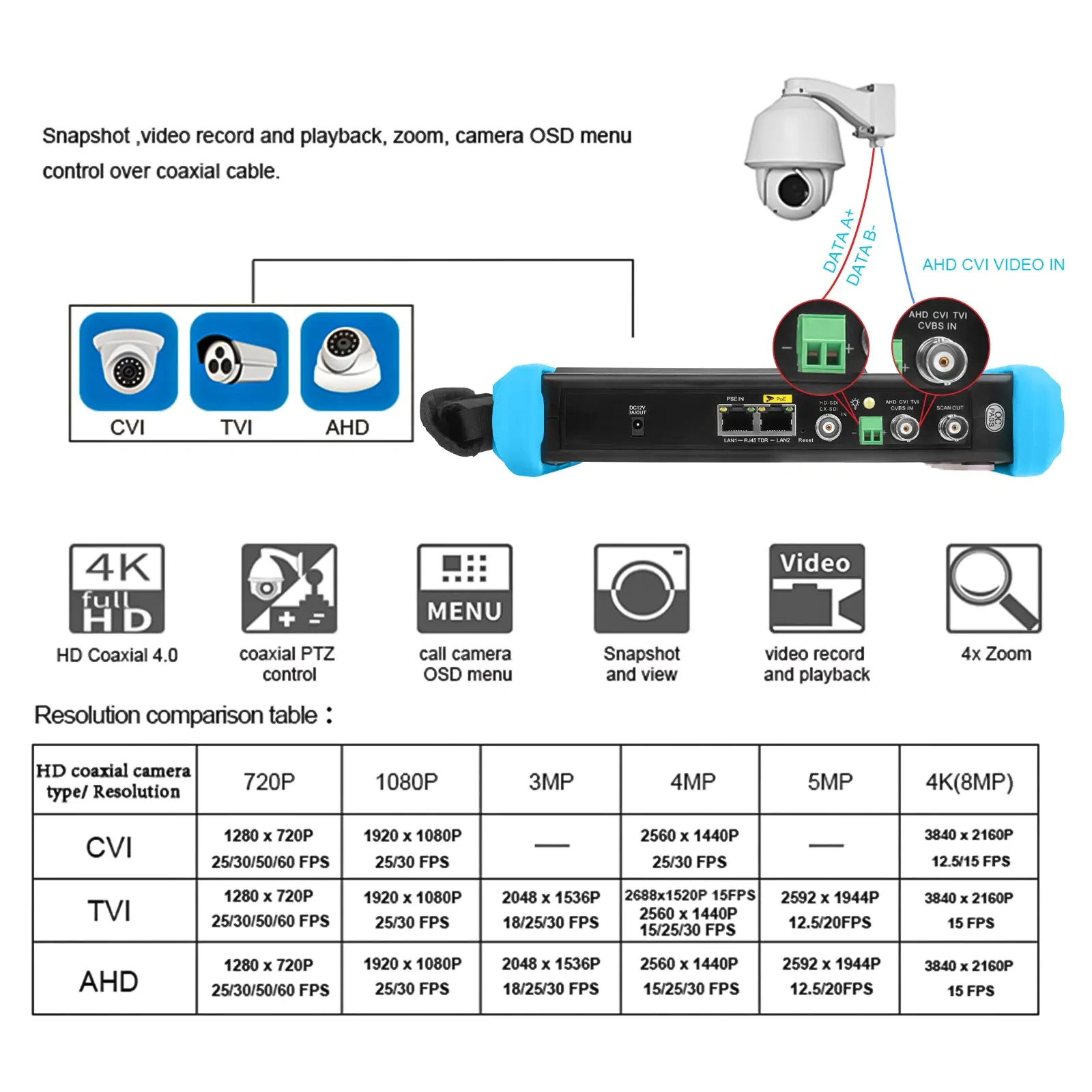

Podczas kontroli obrazu można korzystać z powiększenia 4×, wykonywać zrzuty ekranu, nagrywać materiał i odtwarzać zapis. Obsługiwane są również sterowanie PTZ, komunikacja RS485, sterowanie po przewodzie koncentrycznym oraz wywoływanie menu OSD zgodnych kamer.

Kontrola sygnału wideo

Wbudowany miernik poziomu sygnału umożliwia kontrolę poziomu szczytowego, poziomu synchronizacji oraz składowej chrominancji. Generator pasów barwnych PAL/NTSC i test pętli CVBS pomagają sprawdzić tor transmisji oraz przewody BNC.

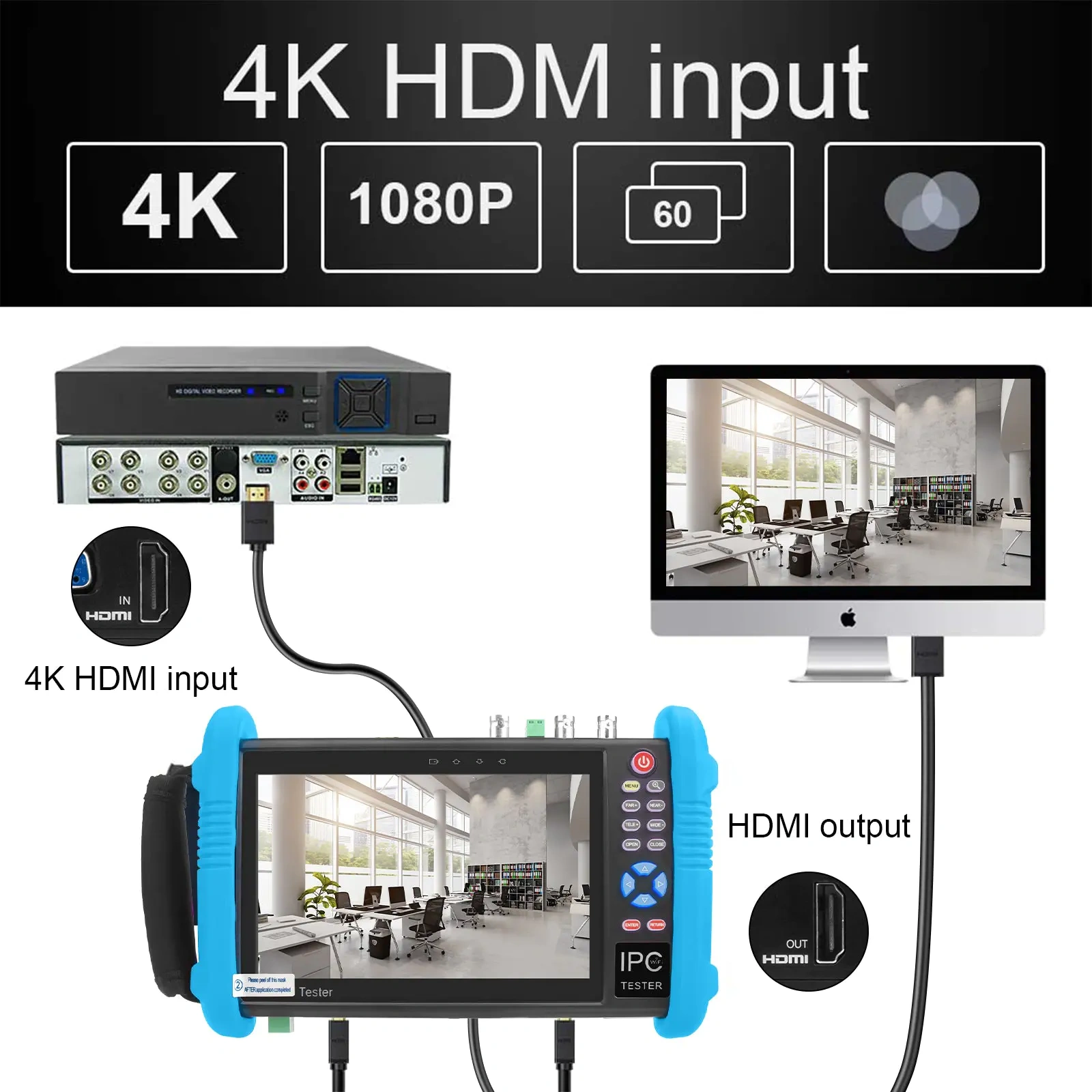

Tester ma wejście i wyjście HDMI obsługujące sygnał do 1080p. Pozwala to sprawdzać obraz z rejestratorów DVR i NVR oraz przekazywać podgląd na zewnętrzny monitor.

Testowanie i lokalizowanie przewodów

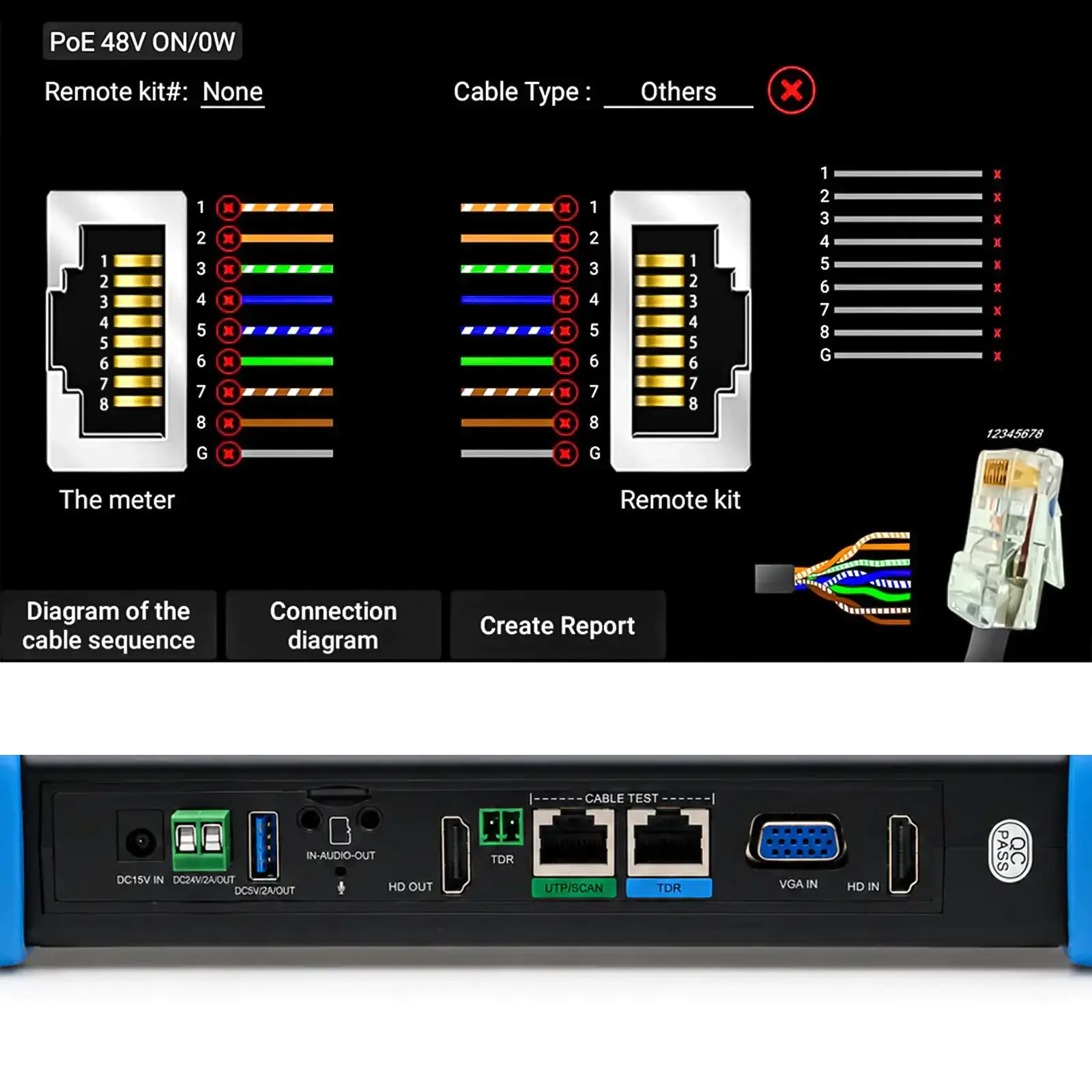

Tester UTP sprawdza kolejność żył i ciągłość połączeń przewodów sieciowych oraz telefonicznych. Pomiar TDR dla przewodów RJ45 pozwala określić stan par, długość, tłumienie, reflektancję, impedancję i różnicę opóźnień.

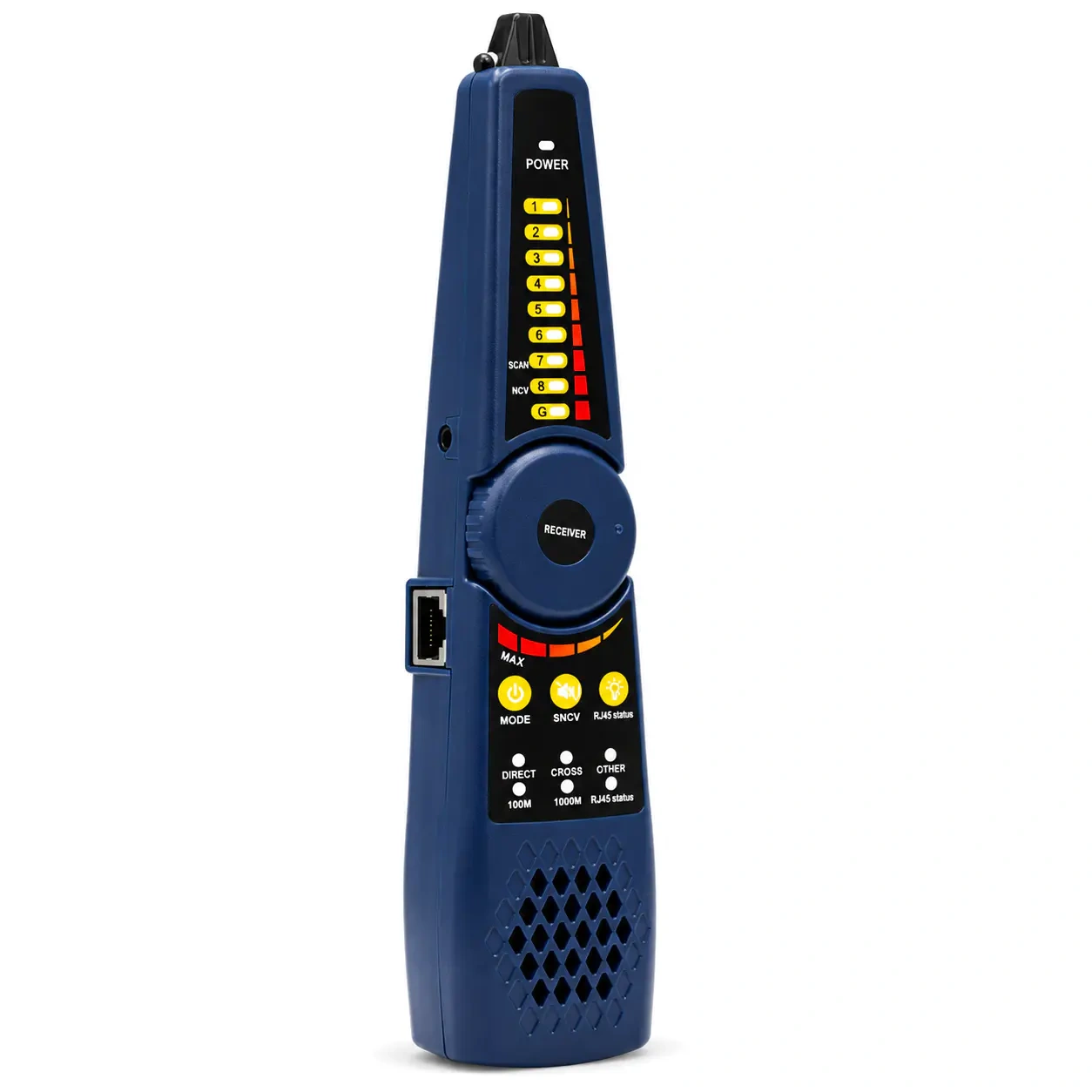

Osobna funkcja TDR służy do pomiaru długości i wykrywania zwarć w przewodach BNC, sieciowych, telefonicznych, RVV, przewodach kategorii 5 i 6 oraz przewodach stosowanych w instalacjach windowych. Cyfrowy lokalizator pomaga odnaleźć konkretny przewód w wiązce.

Pomiary elektryczne i optyczne

Wbudowany multimetr umożliwia pomiar napięcia stałego i przemiennego, prądu, rezystancji oraz pojemności, a także test ciągłości obwodu i diod.

Miernik mocy optycznej obsługuje długości fal 850, 1300, 1310, 1490, 1550 i 1625 nm. Wizualny lokalizator uszkodzeń wykorzystuje czerwone światło o długości fali 650 nm i mocy 10 mW do kontroli ciągłości włókna oraz lokalizowania zagięć i przerw.

Narzędzia sieciowe i komunikacja

Tester oferuje narzędzia Ping, IP Scan, Port Flash, DHCP Server, Trace Route i Link Monitor. Wbudowany moduł Wi-Fi umożliwia podgląd obrazu z kamer bezprzewodowych, analizę otaczających sieci oraz utworzenie punktu dostępowego.

Funkcja TesterPlay pozwala wyświetlać ekran testera jednocześnie na urządzeniu, telefonie z systemem Android i komputerze. Dostępne są również monitorowanie ruchu sieciowego, wejście audio, odtwarzacz multimedialny i obsługa aplikacji systemowych.

Specyfikacja techniczna

• Model: NF-IPC716 MOVTADHS PRO
• Ekran: dotykowy IPS, 7 cali
• Rozdzielczość ekranu: 1280 × 800 px
• Test kamer IP: obraz 4K, H.265 i H.264
• Test kamer TVI: do 8 Mpix, 3840 × 2160 px przy 15 kl./s
• Test kamer AHD: do 8 Mpix, 3840 × 2160 px przy 15 kl./s
• Test kamer CVI: do 8 Mpix, 3840 × 2160 px przy 12,5 lub 15 kl./s
• Test kamer EX-SDI: do 8 Mpix, 3840 × 2160 px przy 25 lub 30 kl./s
• Test kamer HD-SDI: 1920 × 1080 px przy 25, 30, 50 lub 60 kl./s
• Test kamer 3G-SDI: 1920 × 1080 px przy 50 lub 60 kl./s
• Wejście analogowe: CVBS, PAL/NTSC
• Powiększenie obrazu: 4×
• Wejście HDMI: do 1080p
• Wyjście HDMI: do 1080p
• Sterowanie kamerami: PTZ, RS485, UTC i menu OSD
• Prędkość transmisji RS485: 600–115200 bit/s
• Test przewodów RJ45 TDR: do 180 m
• Rozszerzony pomiar TDR: do 1,2 km
• Miernik mocy optycznej: od −70 do +10 dBm
• Obsługiwane długości fal: 850, 1300, 1310, 1490, 1550 i 1625 nm
• Wizualny lokalizator uszkodzeń: 650 nm, 10 mW
• Zasięg lokalizatora VFL: do 10 km
• Wyjście zasilania: 12 V DC / 3 A
• Wyjście PoE: 48 V
• Zasilanie testera: 12 V DC / 2 A
• Wi-Fi: do 150 Mb/s
• Pamięć: karta SD 8 GB
• Akumulator: litowo-polimerowy 7,6 V / 7800 mAh
• Czas ładowania: około 5–6 godzin
• Deklarowany czas pracy: do 16 godzin
• Wymiary: 240 × 154 × 46 mm
• Menu w języku polskim: tak

Zastosowanie

Tester jest przeznaczony dla instalatorów i serwisantów systemów monitoringu, sieci LAN oraz torów transmisji światłowodowej. Pozwala sprawdzić kamerę, zasilanie, sygnał wideo, konfigurację sieciową i okablowanie bez korzystania z kilku oddzielnych przyrządów.

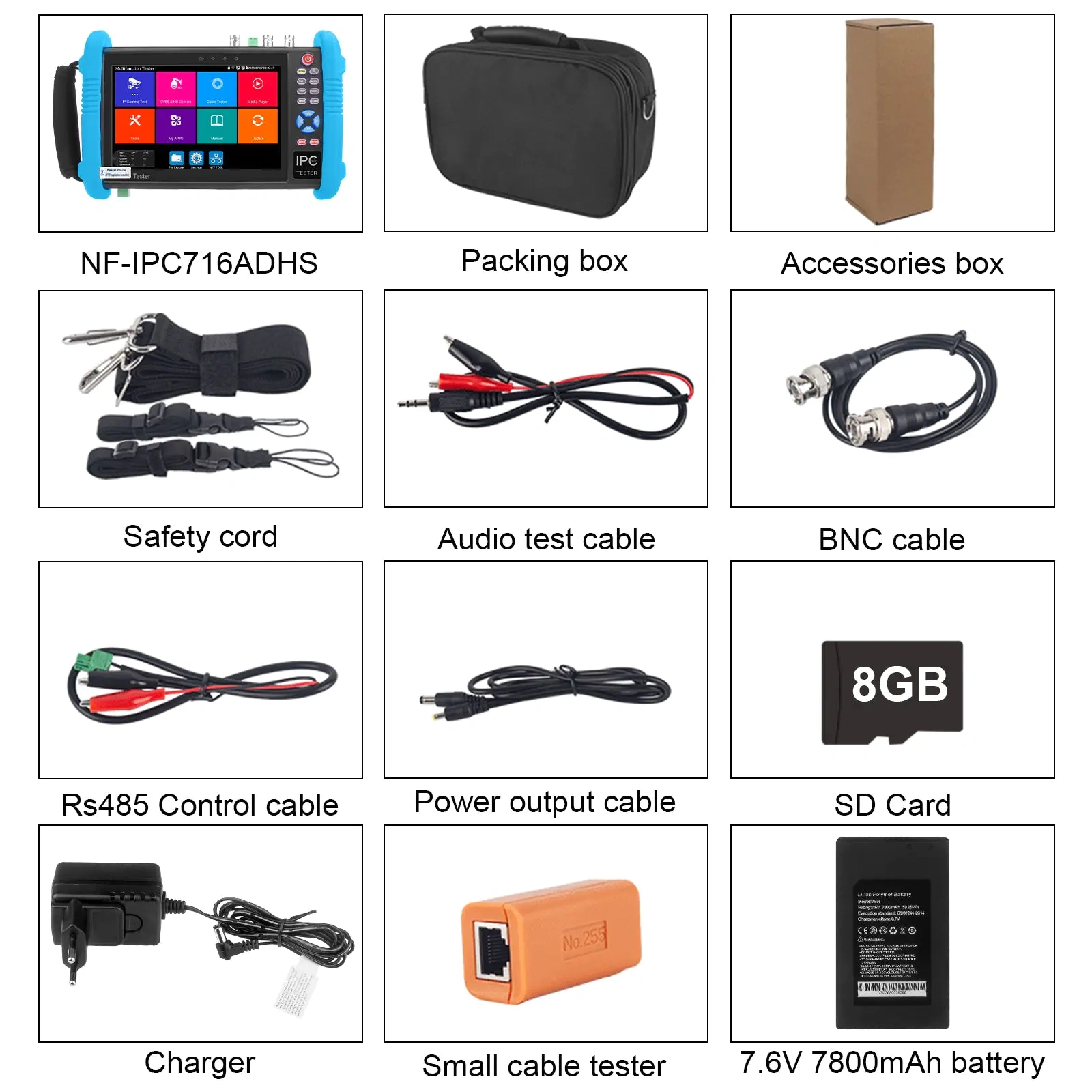

Wyposażenie zestawu

• Tester Noyafa NF-IPC716 MOVTADHS PRO

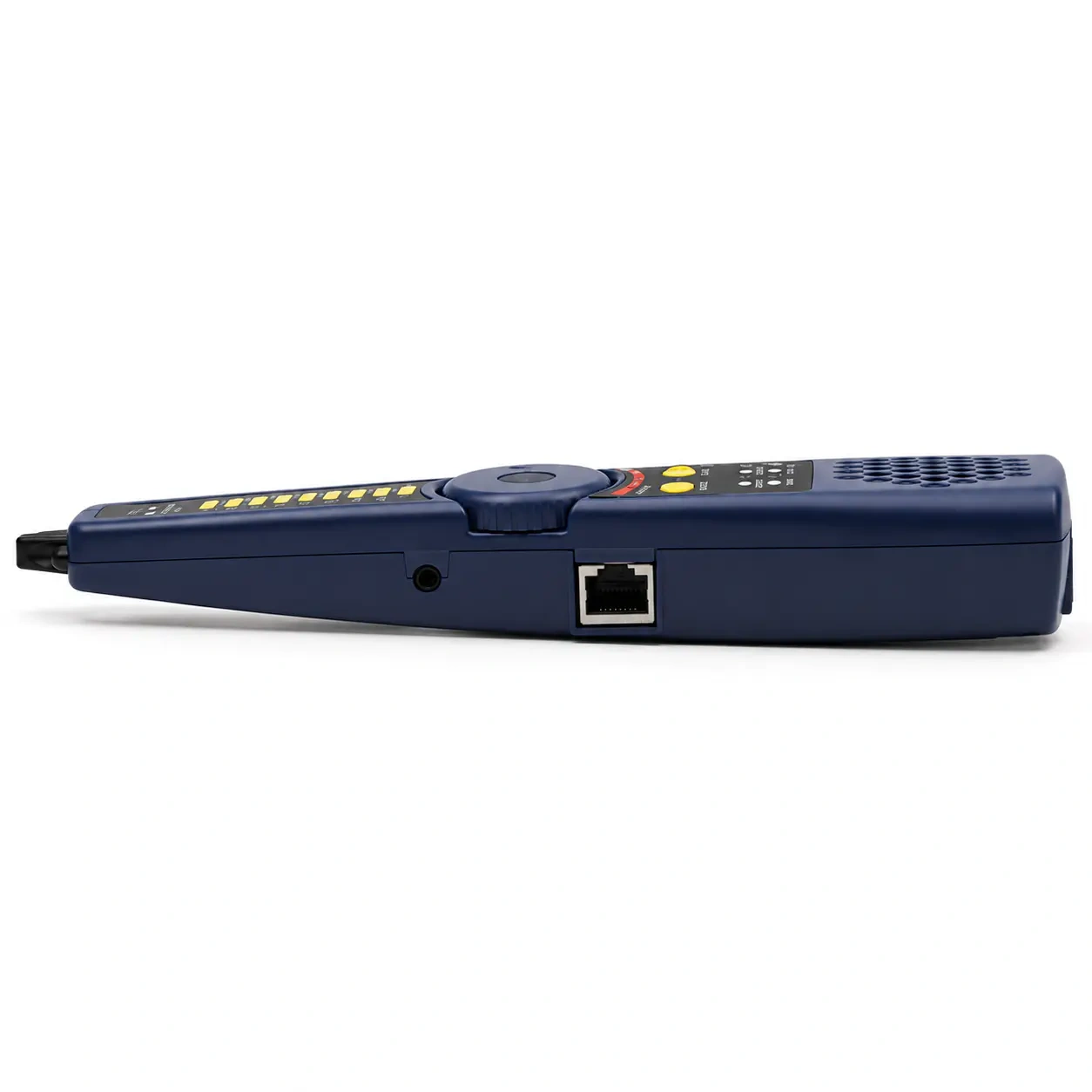

• Moduł zdalny do testowania przewodów sieciowych
• Zasilacz sieciowy
• Karta SD 8 GB
• Torba transportowa
• Przewód zasilający kamerę
• Przewód BNC
• Przewód RS485
• Przewód audio
• Pasek zabezpieczający
• Adaptery SC i ST
• Przewody pomiarowe multimetru
• Przewód TDR z zaciskami krokodylkowymi
• Instrukcja obsługi

Warto wiedzieć

Litery w pełnym kodzie MOVTADHS oznaczają wyposażenie tej wersji w multimetr, miernik mocy optycznej, wizualny lokalizator uszkodzeń, TDR oraz obsługę sygnałów AHD, TVI, CVI i SDI.
