Tester kamer IP i CCTV 4K PoE TDR ekran dotykowy Wi-Fi Noyafa NF-IPC722ATCHS

Profesjonalny tester CCTV z ekranem 7″ do kamer IP i systemów HD

Noyafa NF-IPC722ATCHS to przenośne urządzenie do uruchamiania, konfiguracji i diagnostyki instalacji monitoringu. Obsługuje kamery IP 4K z kodowaniem H.265 oraz kamery analogowe i HD pracujące w standardach CVBS, AHD, CVI, TVI i EX-SDI.

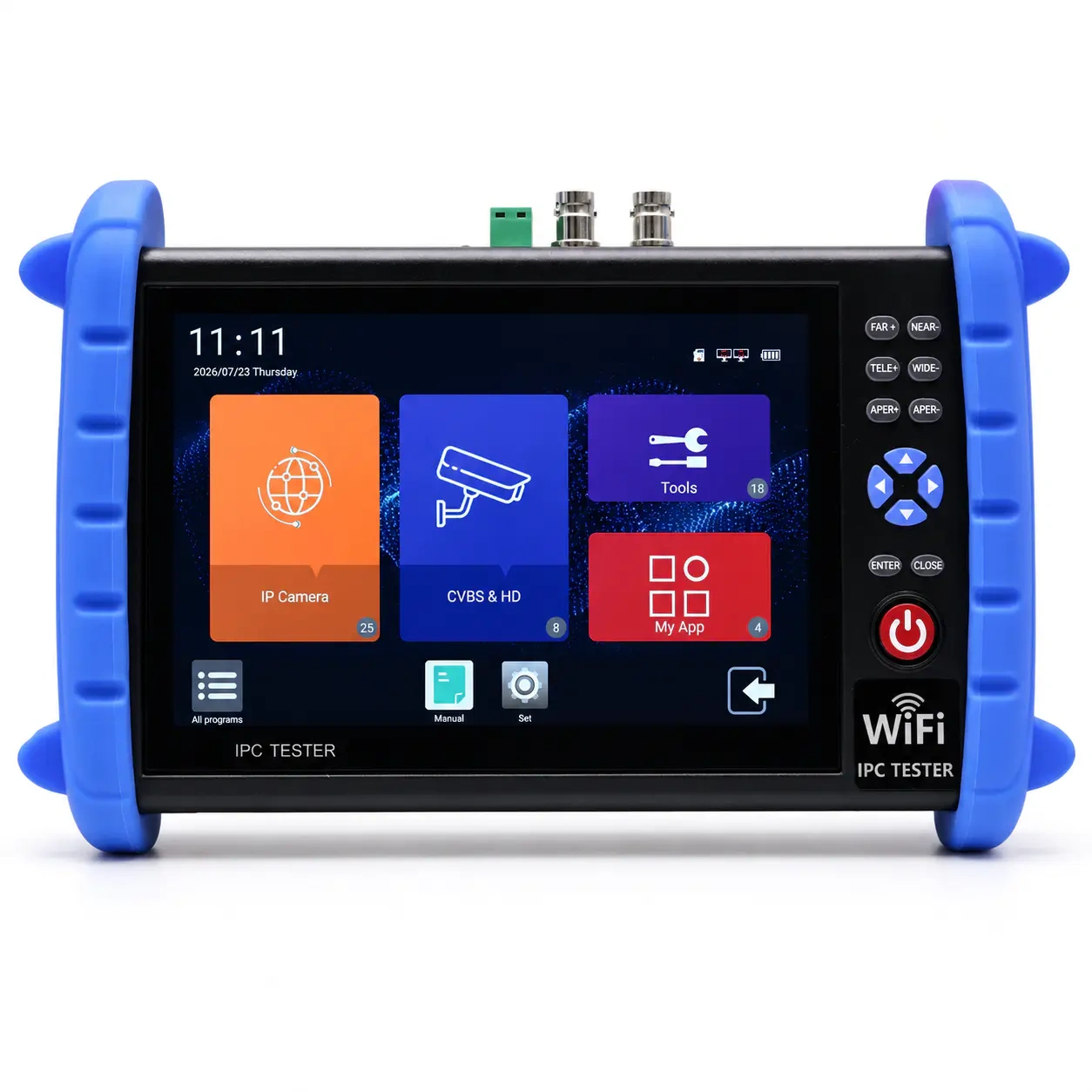

Dotykowy ekran IPS o przekątnej 7 cali i rozdzielczości 1920 × 1200 px umożliwia kontrolę obrazu bez dodatkowego monitora. Fizyczne przyciski ułatwiają sterowanie kamerami PTZ i obsługę testera podczas pracy instalacyjnej.

Najważniejsze cechy

• Test kamer IP: podgląd obrazu 4K H.265, wykrywanie urządzeń i konfiguracja parametrów sieciowych
• Obsługa kamer HD: TVI do 8 Mpix, CVI do 8 Mpix, AHD do 5 Mpix i EX-SDI do 8 Mpix
• Diagnostyka okablowania: mapa połączeń, kontrola ciągłości i pomiary TDR
• Zasilanie urządzeń: wyjścia 5 V, 12 V, 24 V oraz PoE 48 V
• Praca w sieci: port Gigabit Ethernet, Wi-Fi, test PSE i narzędzia diagnostyczne IP

Testowanie kamer IP

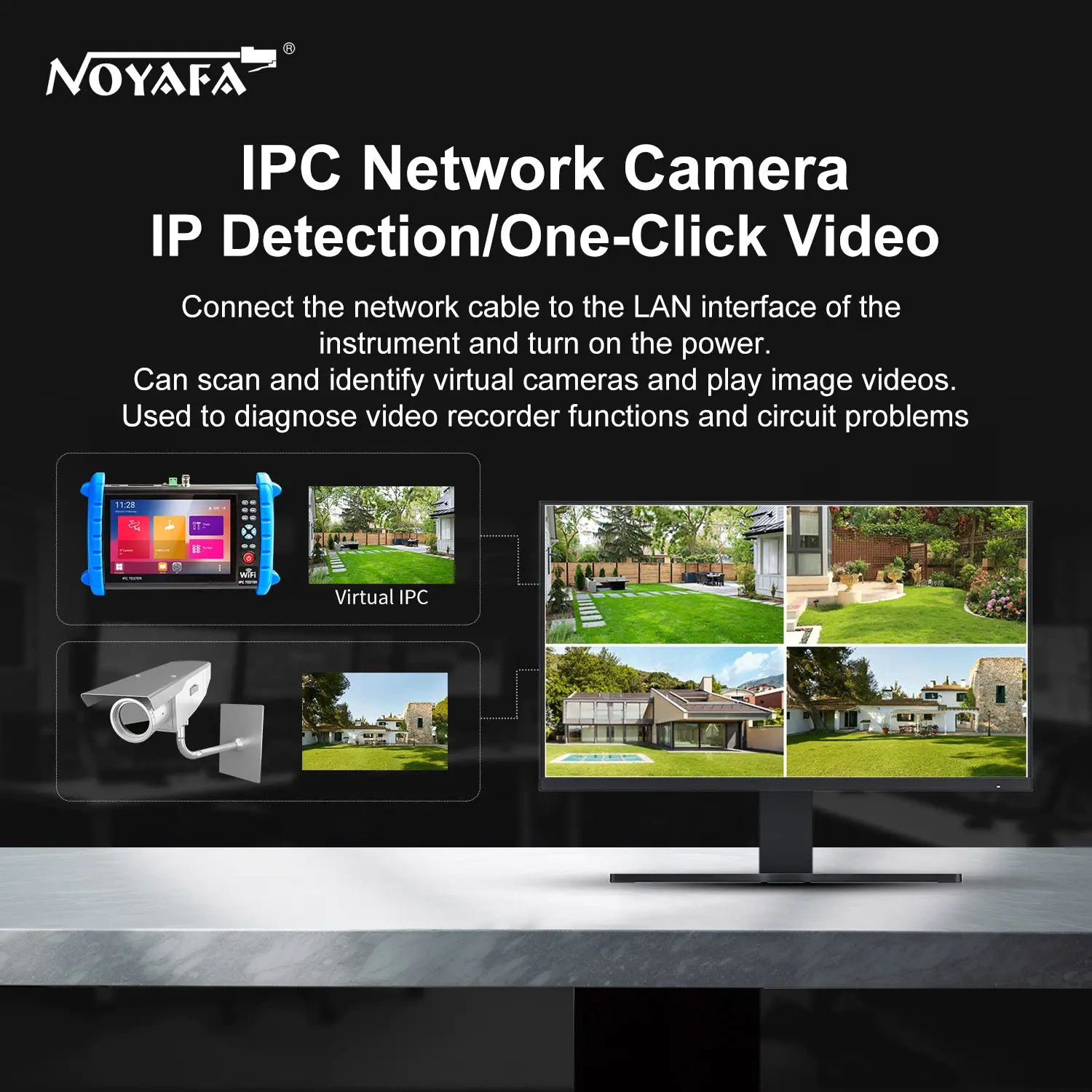

Tester wyszukuje kamery w sieci i obsługuje protokół ONVIF oraz strumienie RTSP. Umożliwia wyświetlanie obrazu, wykonywanie zrzutów ekranu, nagrywanie materiału i jego odtwarzanie. Dostępne są funkcje zmiany adresu IP, parametrów obrazu, rozdzielczości, liczby klatek, przepływności i rodzaju kodowania.

Narzędzia IP Discovery, Rapid ONVIF i HIK-SADP ułatwiają wykrywanie oraz konfigurację urządzeń. Tester może wyświetlać podgląd z maksymalnie 32 kamer IP działających w tej samej sieci i korzystających z tych samych danych logowania.

Kamery analogowe i HD

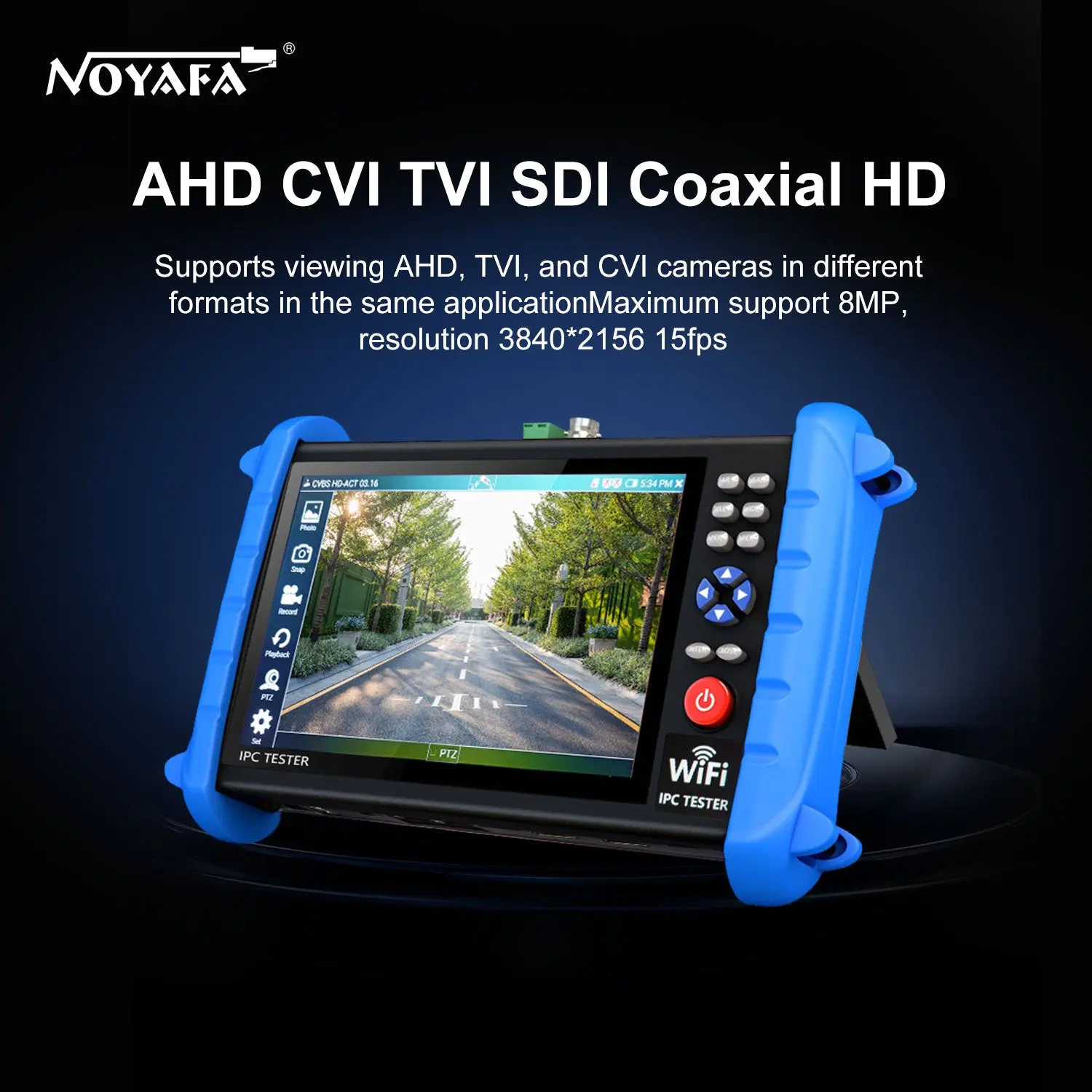

Wejście koncentryczne pozwala sprawdzać analogowe kamery CVBS w systemach PAL i NTSC oraz kamery AHD, CVI, TVI i EX-SDI. Podczas testu można powiększać obraz, wykonywać zdjęcia, nagrywać materiał oraz wywoływać menu OSD obsługiwanych kamer.

Interfejs RS485 i przyciski funkcyjne umożliwiają sterowanie kamerami PTZ, w tym regulację ostrości, ogniskowej i przysłony w kompatybilnych urządzeniach.

Test przewodów i sieci

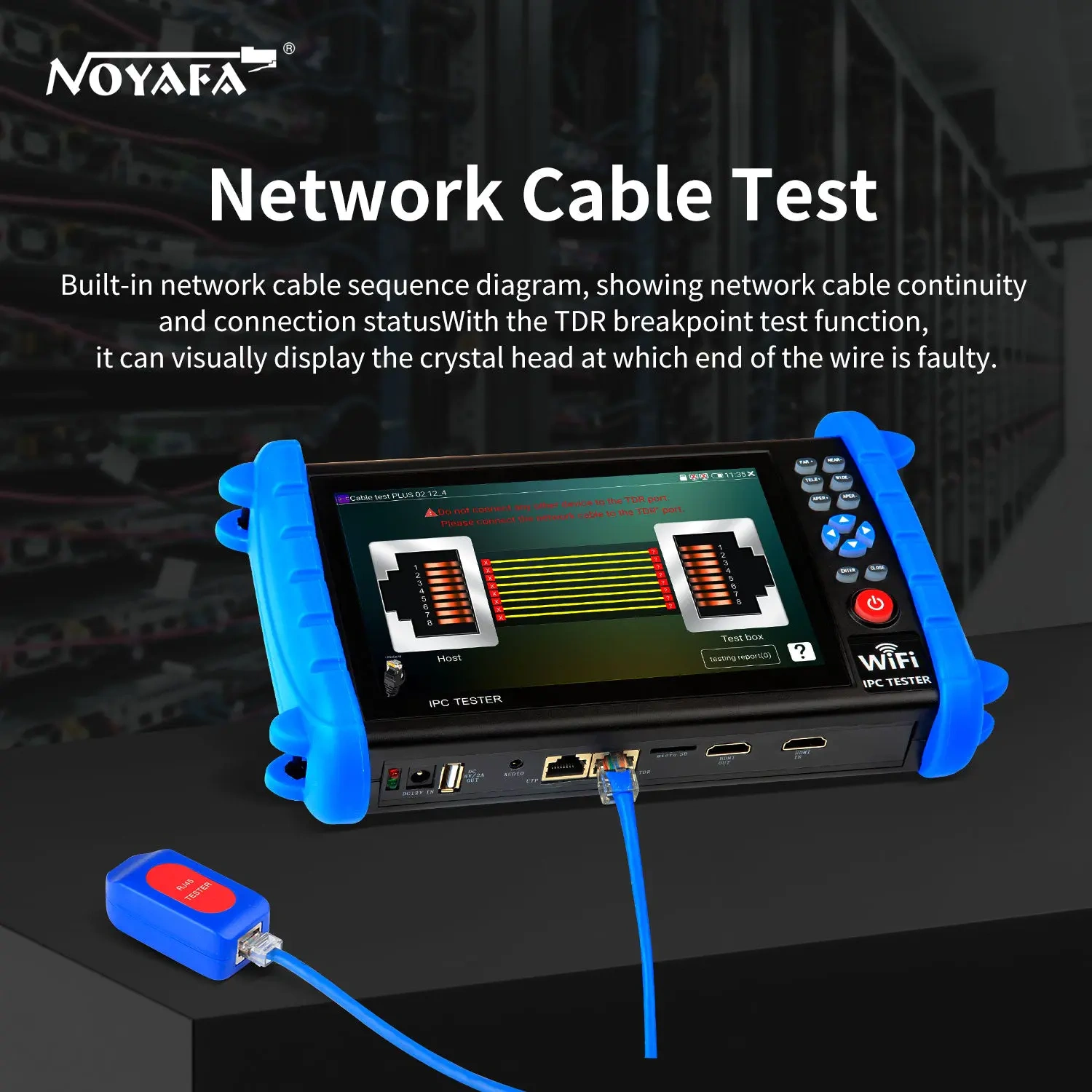

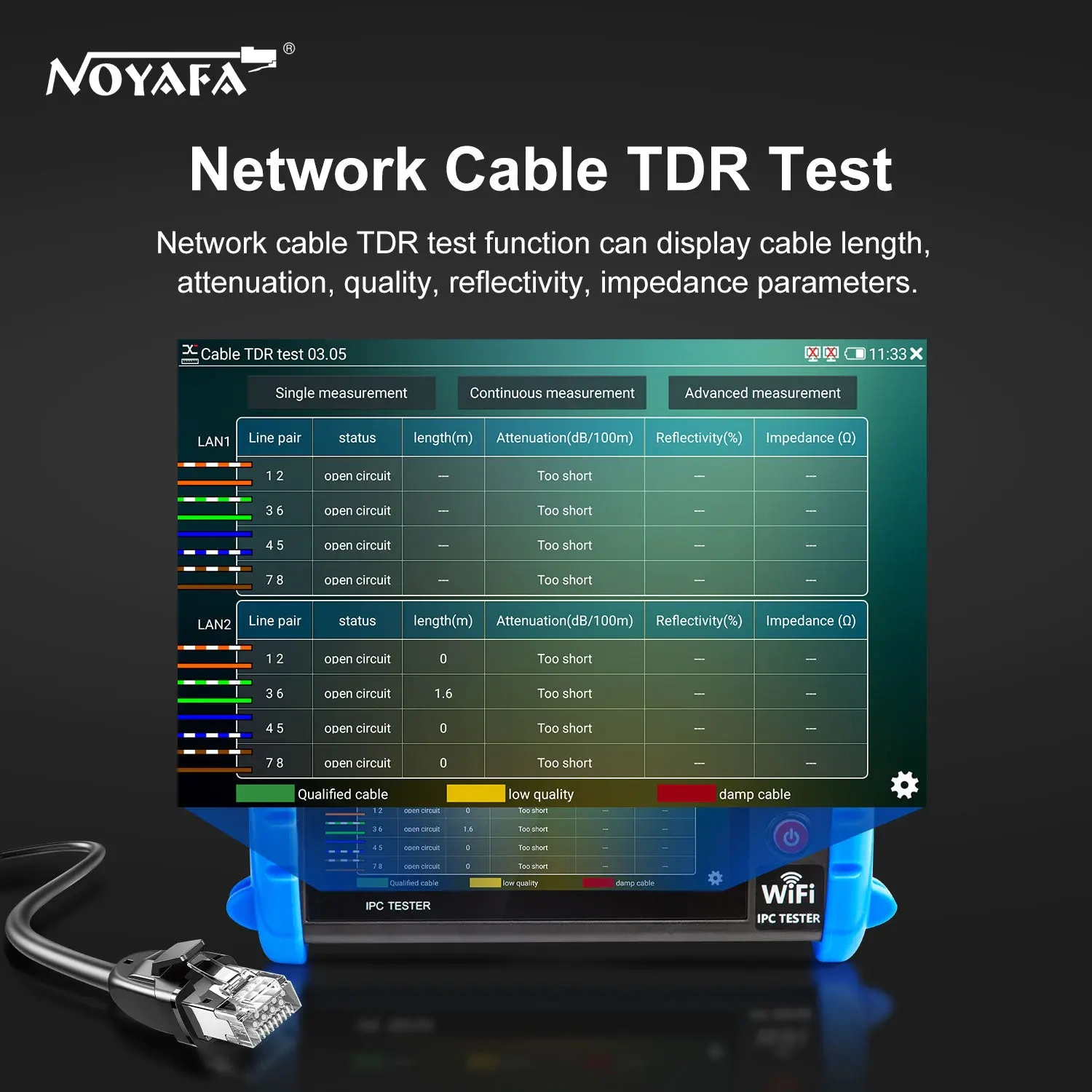

NF-IPC722ATCHS sprawdza kolejność żył i stan połączeń w przewodach sieciowych. Test TDR pozwala mierzyć długość par oraz analizować tłumienie, reflektancję, impedancję i opóźnienie między parami. Wyniki mogą zostać zapisane w formie raportu.

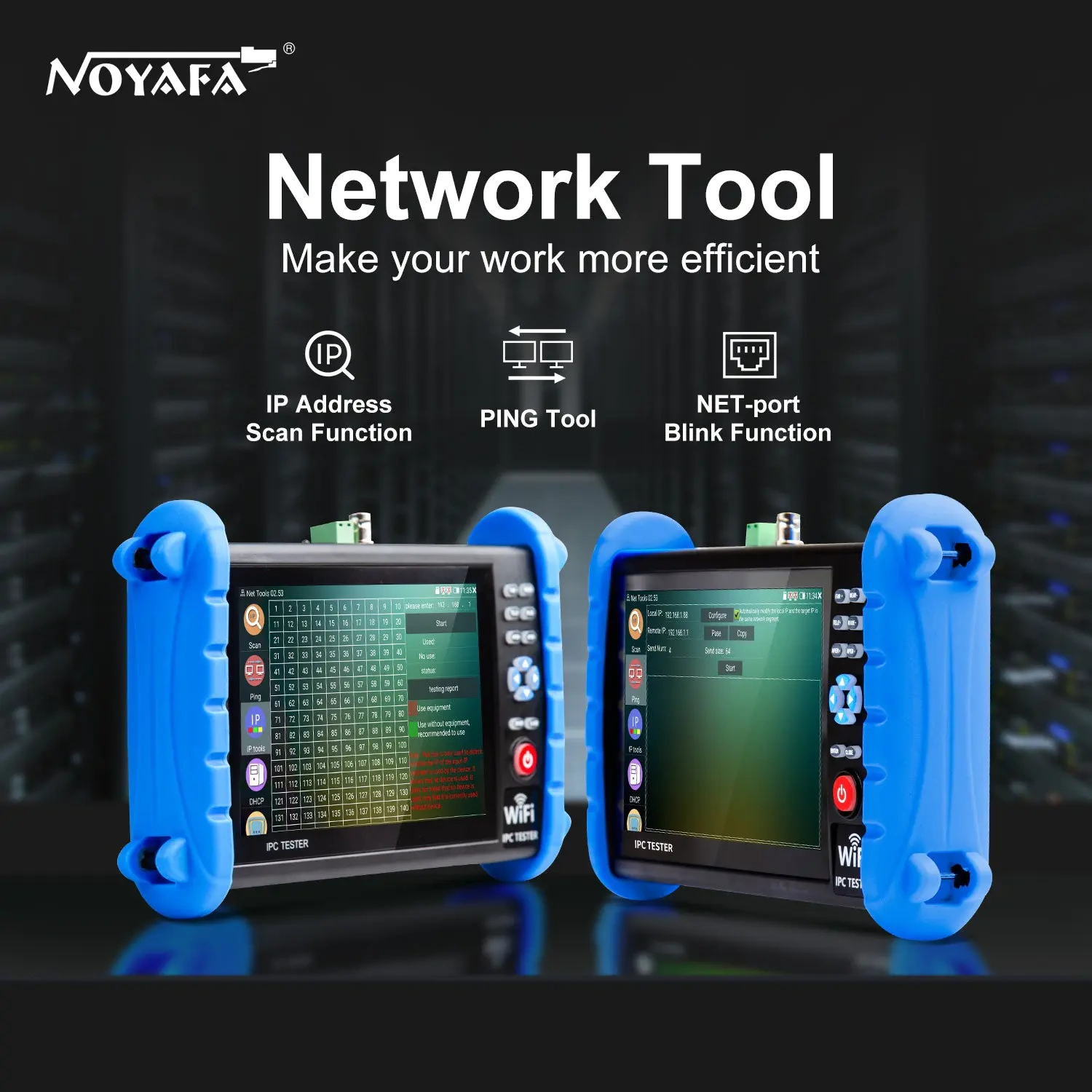

Wbudowane narzędzia sieciowe obejmują między innymi skanowanie adresów IP, Ping, DHCP, Trace Route, kontrolę połączenia oraz funkcję Port Flash, która pomaga odnaleźć port przełącznika podłączony do badanego przewodu.

Wejście HDMI i zasilanie kamer

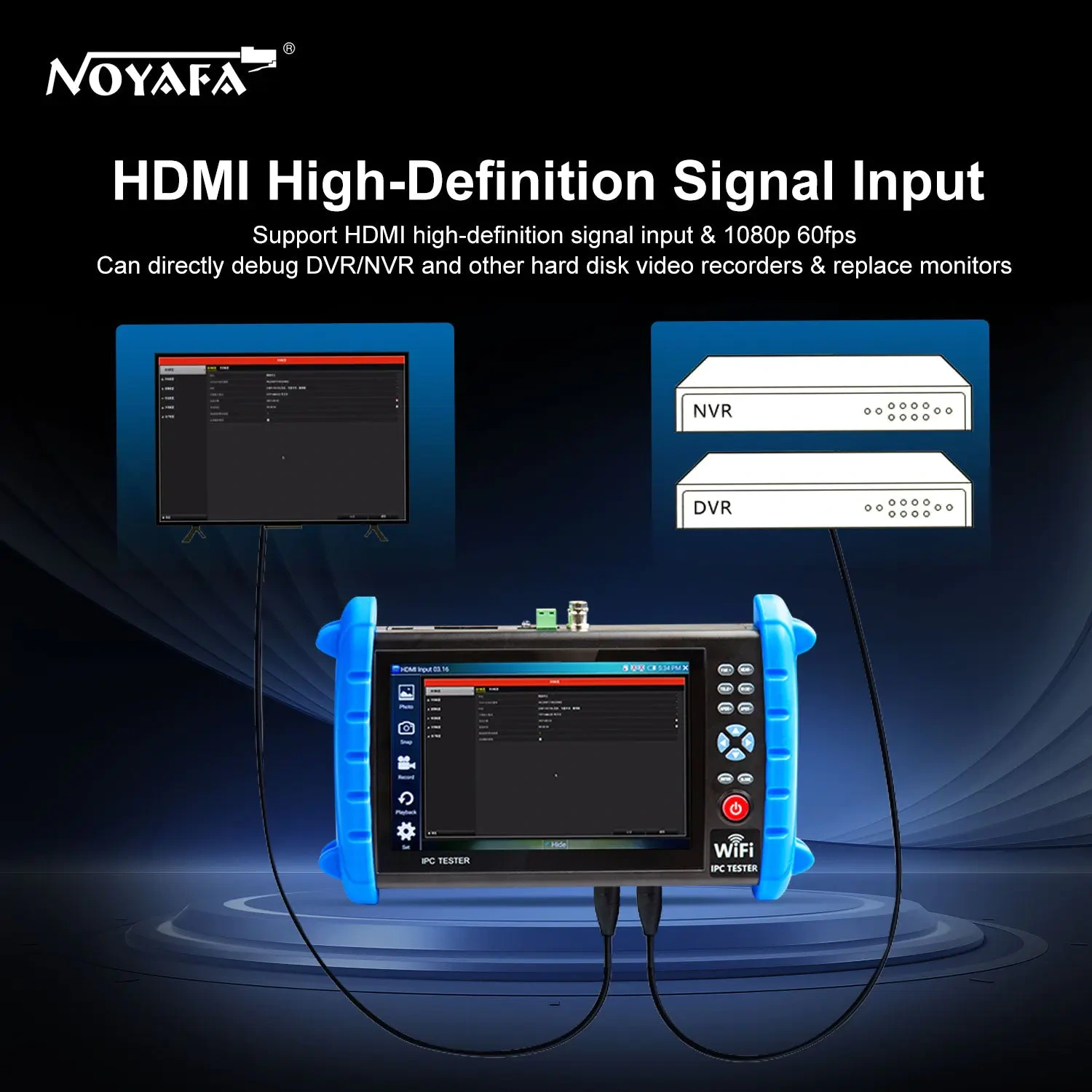

Wejście HDMI obsługuje sygnał do 4K przy 30 kl./s, dzięki czemu tester może służyć jako monitor podczas konfiguracji rejestratora DVR lub NVR. Wyjście HDMI pozwala przekazać obraz na zewnętrzny ekran.

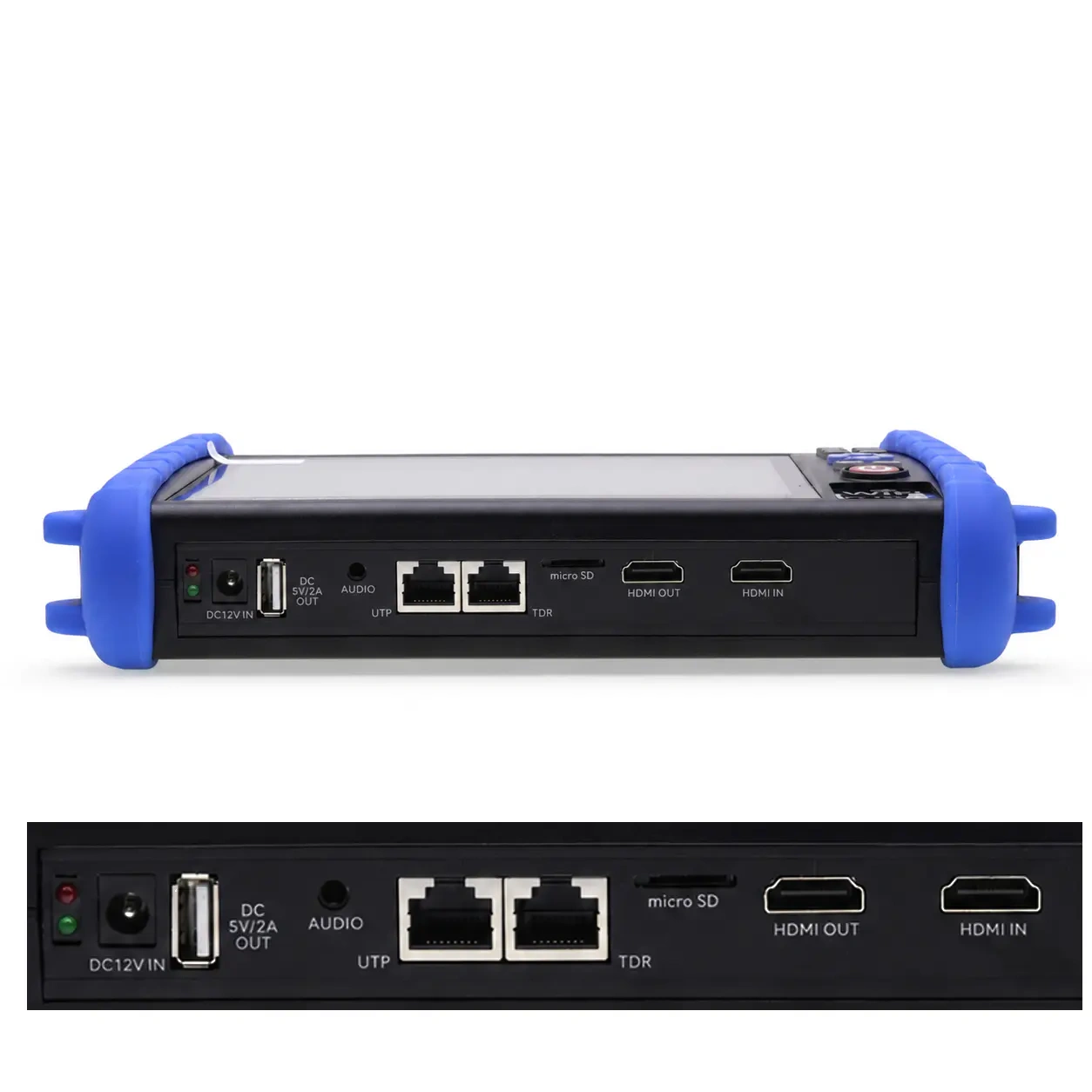

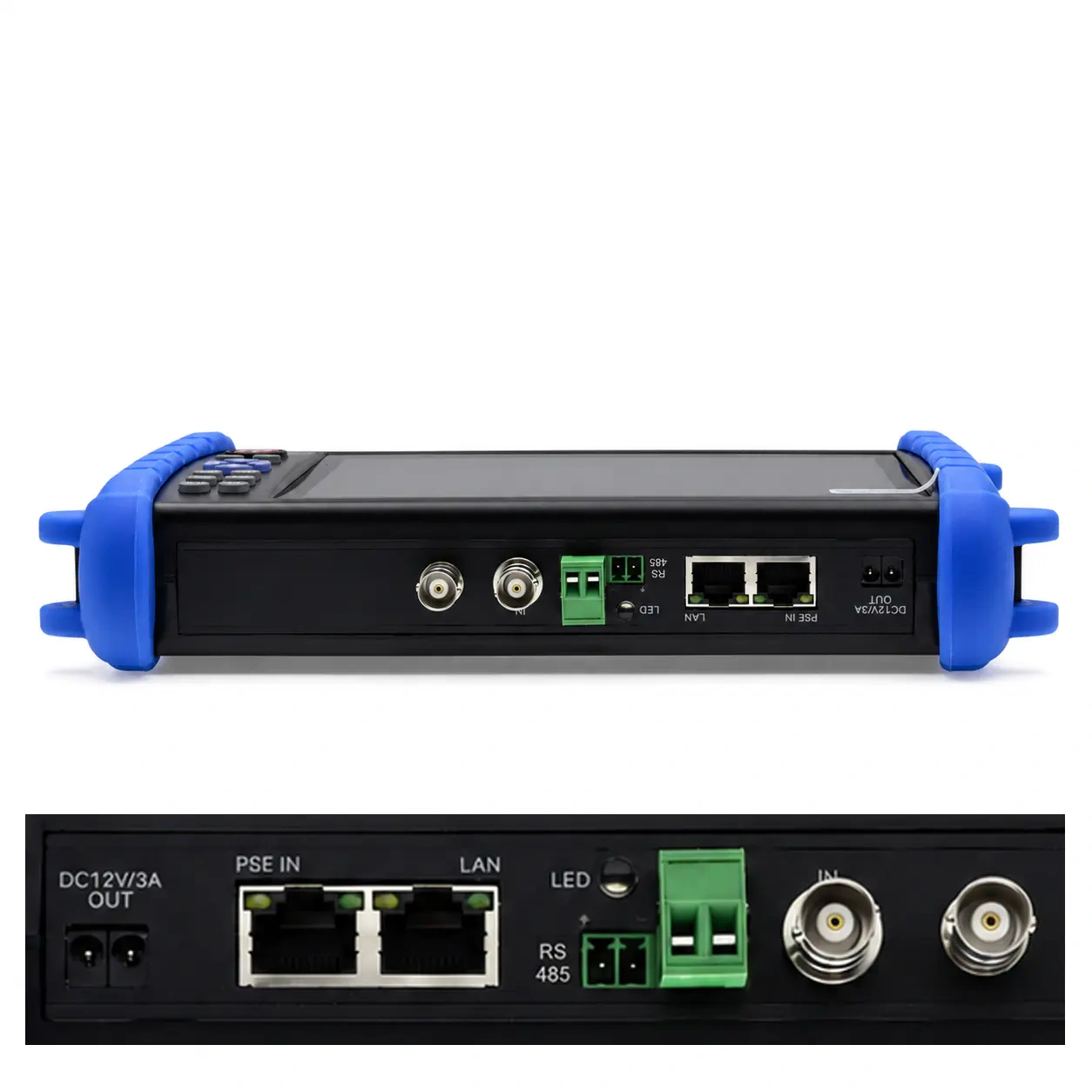

Tester może tymczasowo zasilać sprawdzane urządzenia. Udostępnia wyjście 12 V DC / 3 A, wyjście 24 V DC / 1 A, port USB 5 V / 2 A oraz wyjście PoE 48 V. Osobny port PSE służy do kontroli napięcia i sposobu zasilania w przewodzie Ethernet.

Specyfikacja techniczna

• Model: NF-IPC722ATCHS
• Ekran: dotykowy IPS, 7 cali
• Rozdzielczość ekranu: 1920 × 1200 px
• Test kamer IP: do 4K, H.265
• Test kamer TVI: do 8 Mpix
• Test kamer CVI: do 8 Mpix
• Test kamer AHD: do 5 Mpix
• Test kamer EX-SDI: do 8 Mpix
• Wejście analogowe: CVBS, PAL/NTSC
• Wejście HDMI: do 4K przy 30 kl./s
• Interfejs sieciowy: Ethernet 10/100/1000 Mb/s
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz, do 150 Mb/s
• Sterowanie: ekran dotykowy i przyciski fizyczne
• Sterowanie PTZ: RS485 i obsługiwane protokoły sieciowe
• Powiększenie obrazu: do 8×
• Test przewodów: mapa żył, ciągłość połączeń i TDR
• Wyjście zasilania: 12 V DC / 3 A
• Wyjście zasilania: 24 V DC / 1 A
• Wyjście USB: 5 V DC / 2 A
• Wyjście PoE: 48 V
• Zasilanie testera: 12 V DC / 2 A
• Akumulator: litowo-polimerowy 7,4 V / 7000 mAh
• Deklarowany czas pracy: 8–10 godzin
• Pamięć wewnętrzna: 8 GB
• Menu w języku polskim: tak
• Temperatura pracy: od −10 do +50°C
• Wilgotność pracy: 30–90%

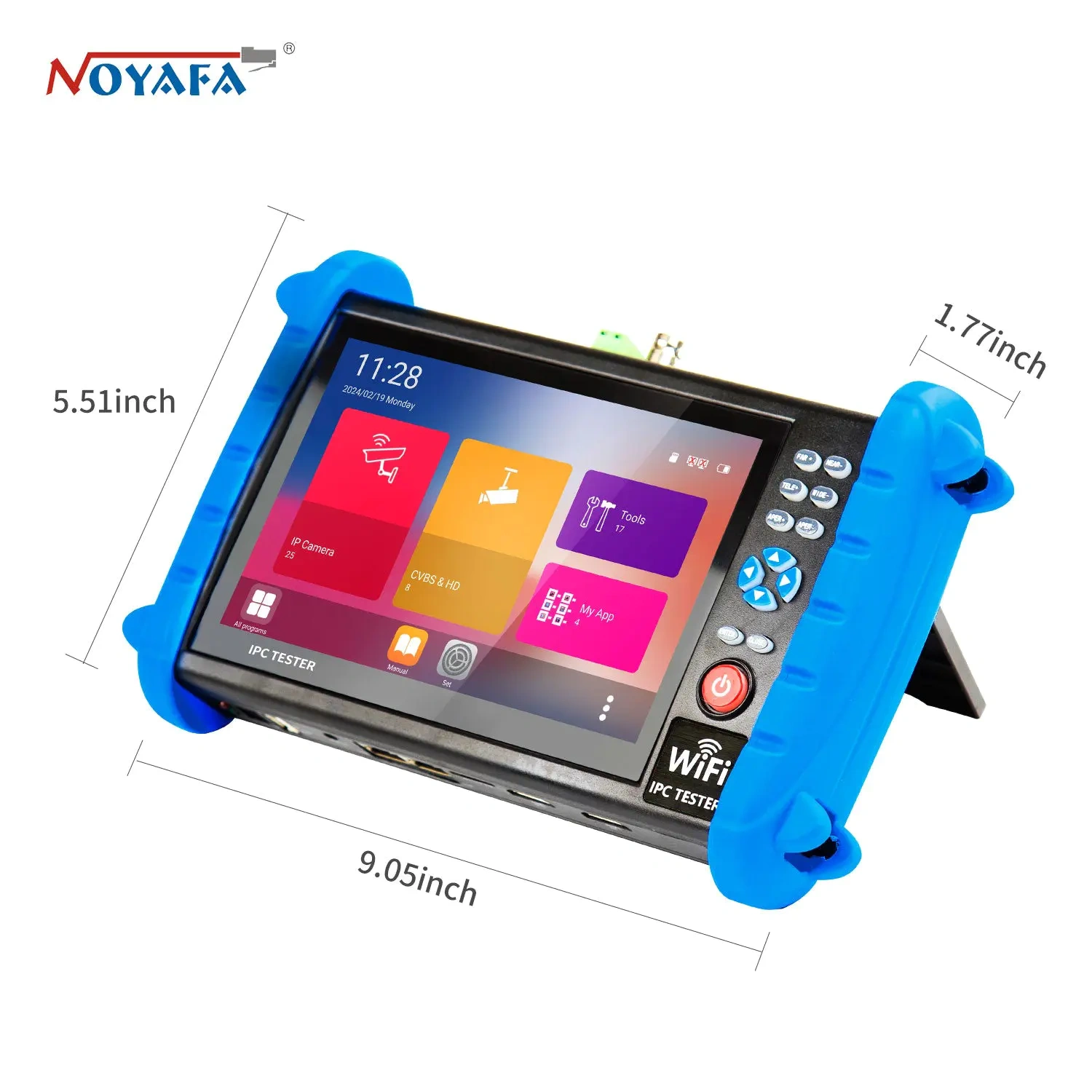

• Wymiary: 230 × 140 × 45 mm

Zastosowanie

Tester jest przeznaczony do instalacji i serwisowania kamer IP, analogowych oraz HD. Umożliwia sprawdzenie obrazu, konfigurację parametrów sieciowych, sterowanie kamerami PTZ, kontrolę zasilania PoE i diagnostykę przewodów bez konieczności korzystania z dodatkowego monitora lub komputera.

Wyposażenie zestawu

• Tester Noyafa NF-IPC722ATCHS
• Zasilacz sieciowy
• Moduł zdalny do testowania przewodów
• Przewód wyjściowy zasilania
• Przewód z zaciskami krokodylkowymi i złączem BNC
• Przewód BNC-BNC
• Przewód BNC-RS485
• Torba transportowa
• Instrukcja obsługi

Warto wiedzieć

Oznaczenie NF-IPC722ATCHS jest istotne przy wyborze urządzenia. Wersja ta, w przeciwieństwie do podstawowego modelu NF-IPC722, obsługuje wejściowe sygnały AHD, CVI, TVI i EX-SDI oraz wejście HDMI 4K przy 30 kl./s.
