Tester kamer CCTV/IP 4K z ekranem dotykowym, polskie menu, Noyafa NF-IPC715

Przenośny tester do uruchamiania i diagnostyki instalacji monitoringu

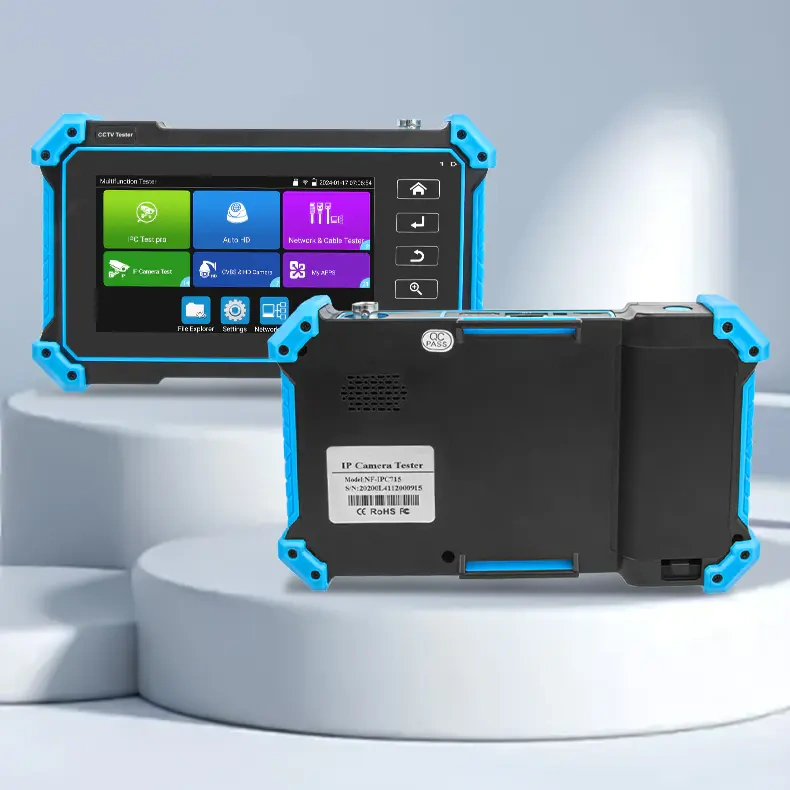

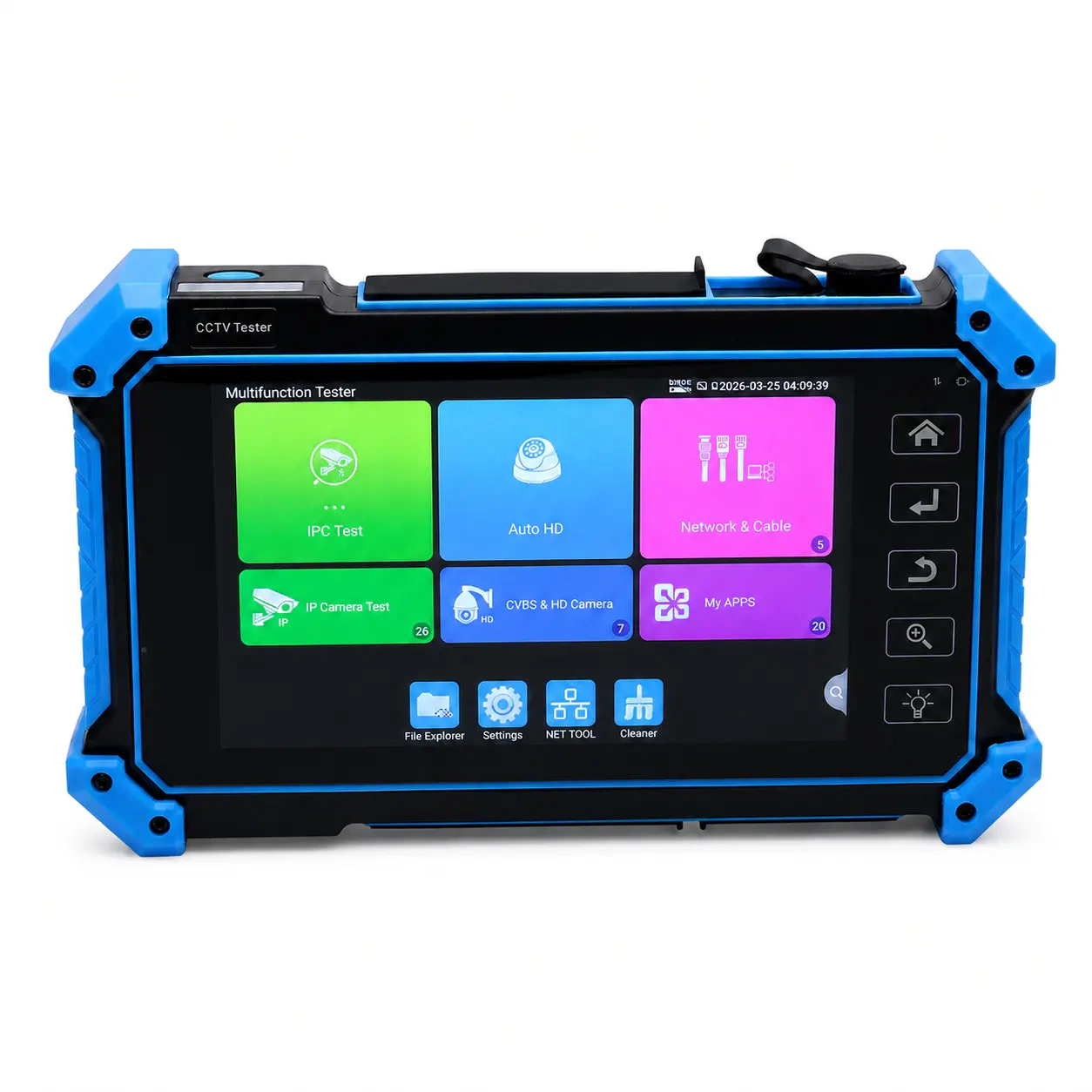

Noyafa NF-IPC715 to wielofunkcyjny tester przeznaczony do instalacji, konfiguracji i serwisowania kamer IP oraz kamer analogowych i HD wykorzystujących standardy AHD, CVI i TVI. Kolorowy ekran dotykowy IPS o przekątnej 5,4 cala i rozdzielczości 1920 × 1080 px umożliwia wygodny podgląd obrazu bez konieczności podłączania dodatkowego monitora.

Urządzenie obsługuje obraz z kamer IP 4K kodowany w standardach H.265 i H.264, a także kamery AHD, CVI i TVI o rozdzielczości do 8 Mpix. Tester pozwala wyszukiwać urządzenia w sieci, wyświetlać obraz, wykonywać zrzuty ekranu, nagrywać materiał oraz sterować funkcjami PTZ i menu OSD obsługiwanych kamer.

NF-IPC715 łączy funkcje testera CCTV, analizatora sieci oraz testera okablowania. Wbudowane wyjścia zasilające umożliwiają tymczasowe uruchomienie kamery napięciem 12 V DC lub przez PoE, co ułatwia prowadzenie diagnostyki bezpośrednio w miejscu montażu.

Najważniejsze cechy

• Obsługa kamer IP i HD: test kamer IP 4K oraz kamer AHD, CVI i TVI do 8 Mpix
• Podgląd na miejscu instalacji: ekran dotykowy IPS umożliwia kontrolę obrazu bez dodatkowego monitora
• Konfiguracja sieciowa: wykrywanie kamer IP, test ONVIF oraz narzędzia diagnostyczne sieci
• Test okablowania: pomiar TDR, kontrola par przewodów i lokalizacja miejsca uszkodzenia
• Zasilanie kamer: wyjście 12 V DC oraz wyjście PoE 48 V

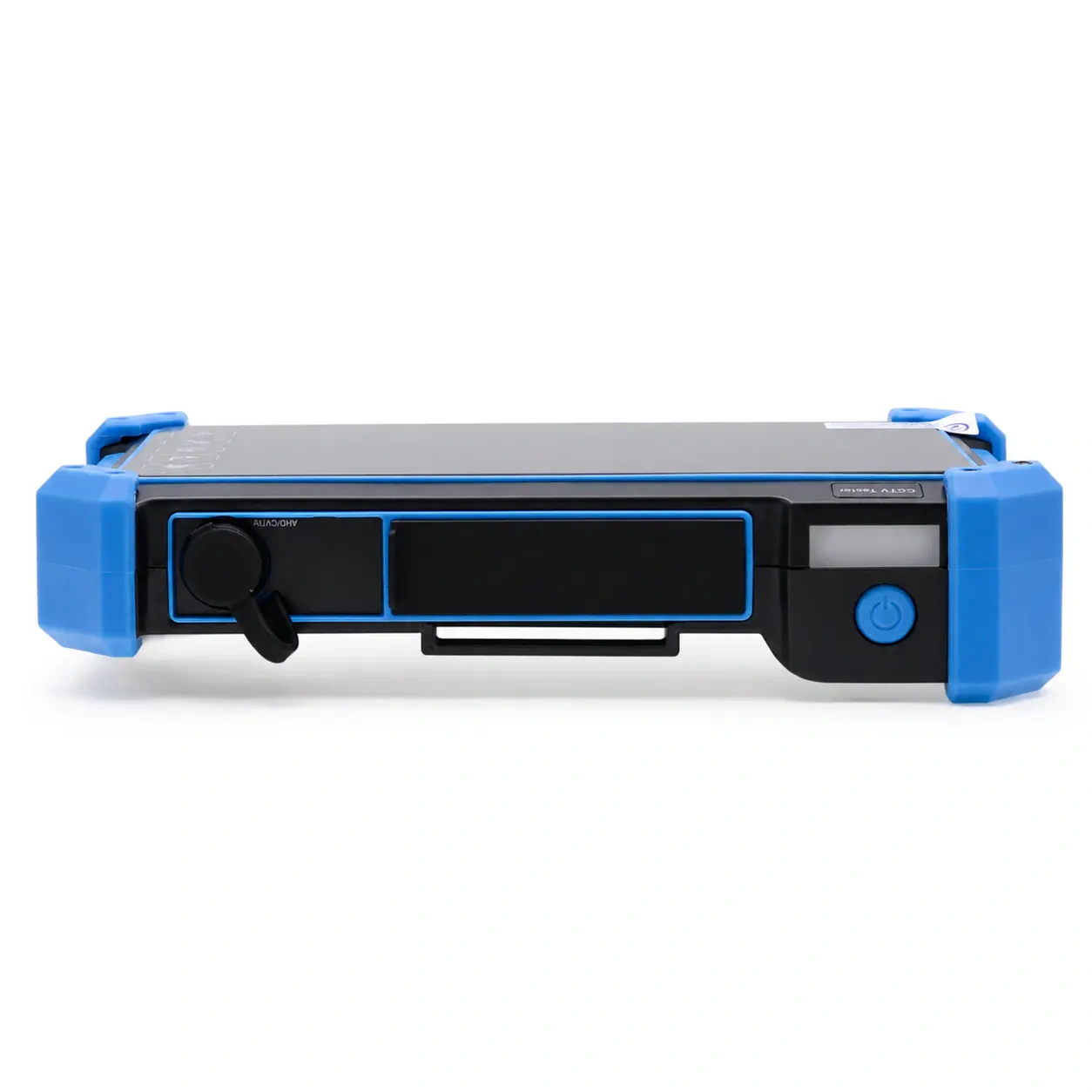

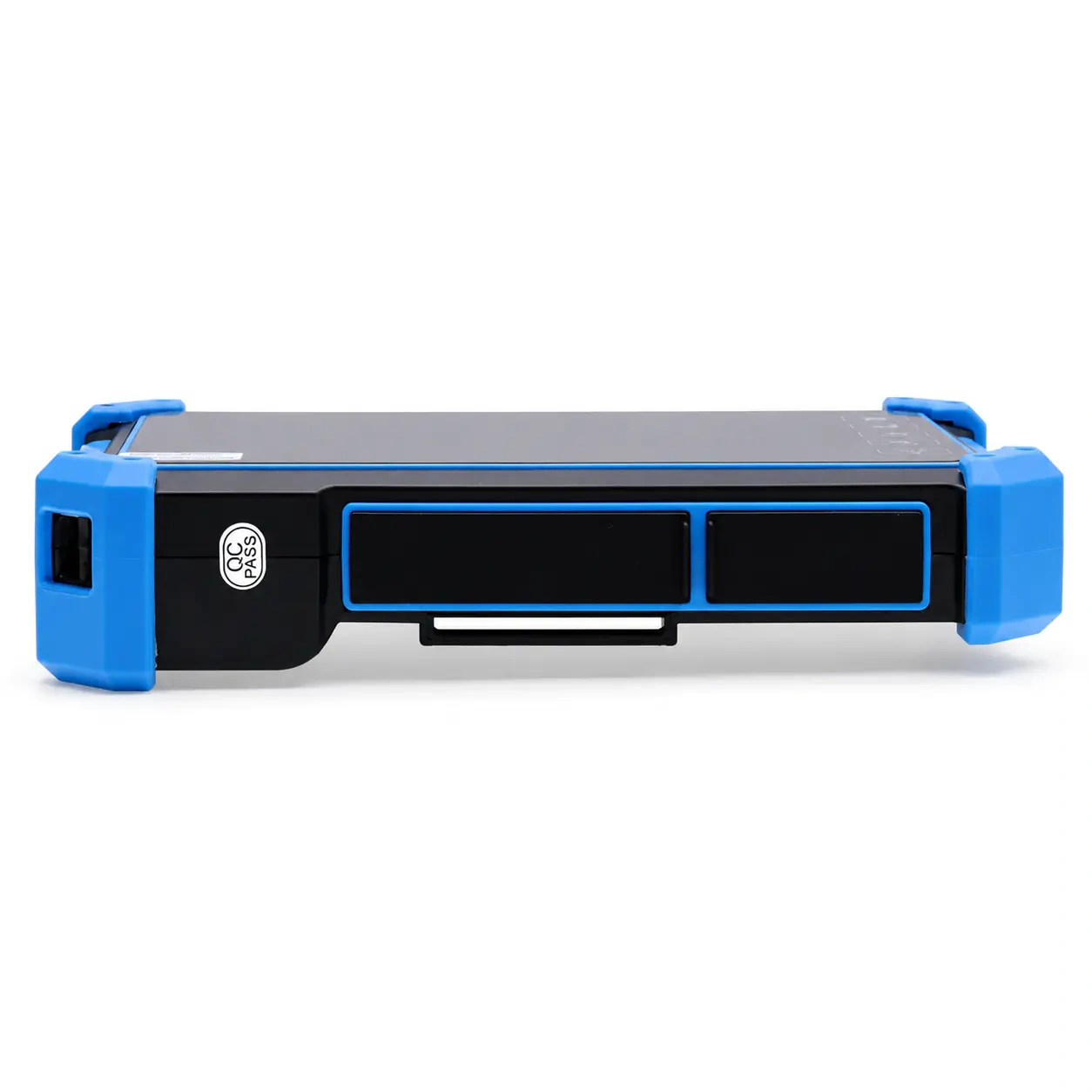

• Wytrzymała konstrukcja: narożniki ochronne i obudowa dostosowana do pracy instalacyjnej

Testowanie kamer IP

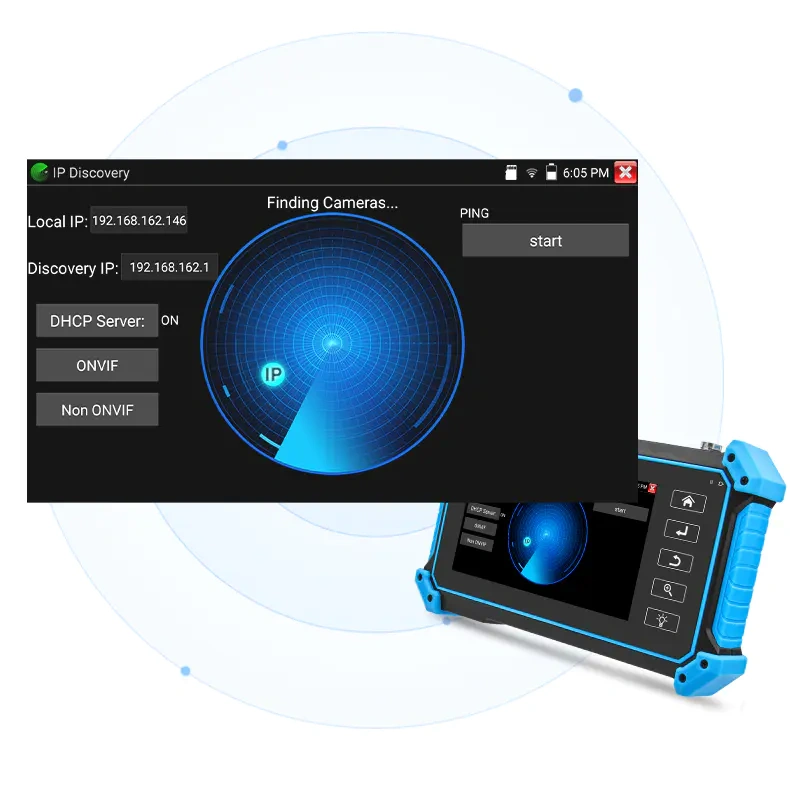

Tester obsługuje funkcje IP Discovery, Quick ONVIF, IPC Test oraz odtwarzanie strumieni RTSP. Umożliwia podgląd obrazu, zmianę adresu IP, tworzenie raportów oraz podstawową konfigurację kamer zgodnych z obsługiwanymi protokołami. Dostępne są również narzędzia przeznaczone do aktywacji i konfiguracji obsługiwanych kamer Hikvision i Dahua.

Kamery analogowe, AHD, CVI i TVI

Wejście BNC umożliwia testowanie analogowego sygnału CVBS w systemach PAL i NTSC oraz kamer HD wykorzystujących standardy AHD, CVI i TVI. Funkcja Auto HD automatycznie rozpoznaje rodzaj sygnału i jego rozdzielczość. Tester obsługuje również sterowanie UTC, wywoływanie menu OSD i sterowanie PTZ w zgodnych kamerach.

Diagnostyka sieci i przewodów

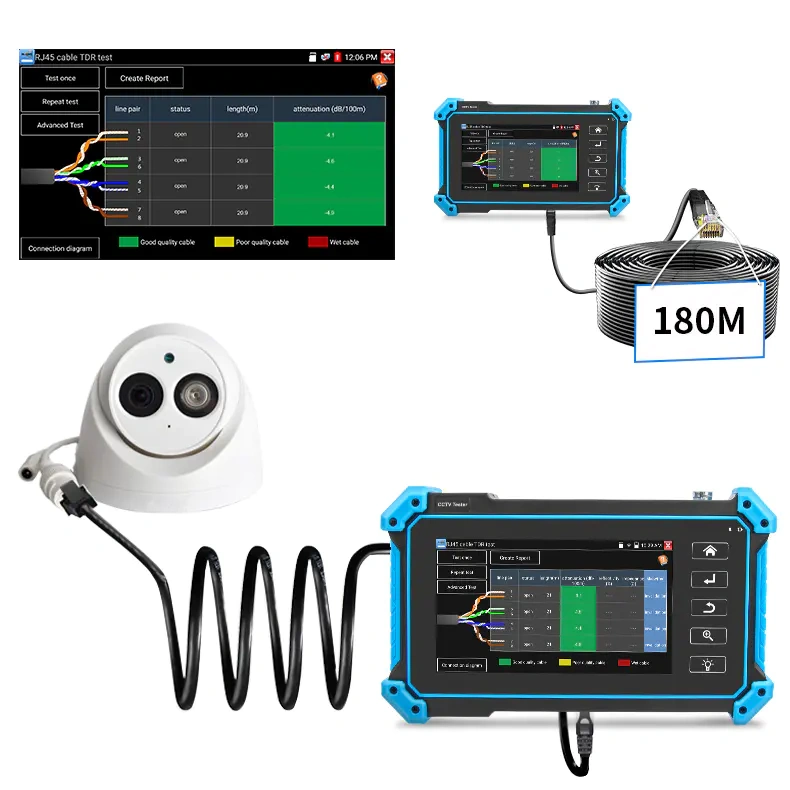

NF-IPC715 oferuje test połączeń UTP oraz pomiar TDR przewodów zakończonych złączami RJ45. Urządzenie może sprawdzać kolejność par, długość, tłumienie, impedancję, reflektancję i opóźnienie między parami. Pomiar TDR pozwala określić położenie uszkodzenia na początku, w środkowej części lub na końcu przewodu. Maksymalny zakres pomiaru długości wynosi 180 m.

Wśród narzędzi sieciowych znajdują się między innymi Ping, DHCP Server, Trace Route, Link Monitor i Port Flash. Wbudowany moduł Wi-Fi może służyć do wyświetlania obrazu z kamer bezprzewodowych oraz tworzenia punktu dostępowego.

Wejścia obrazu i złącza

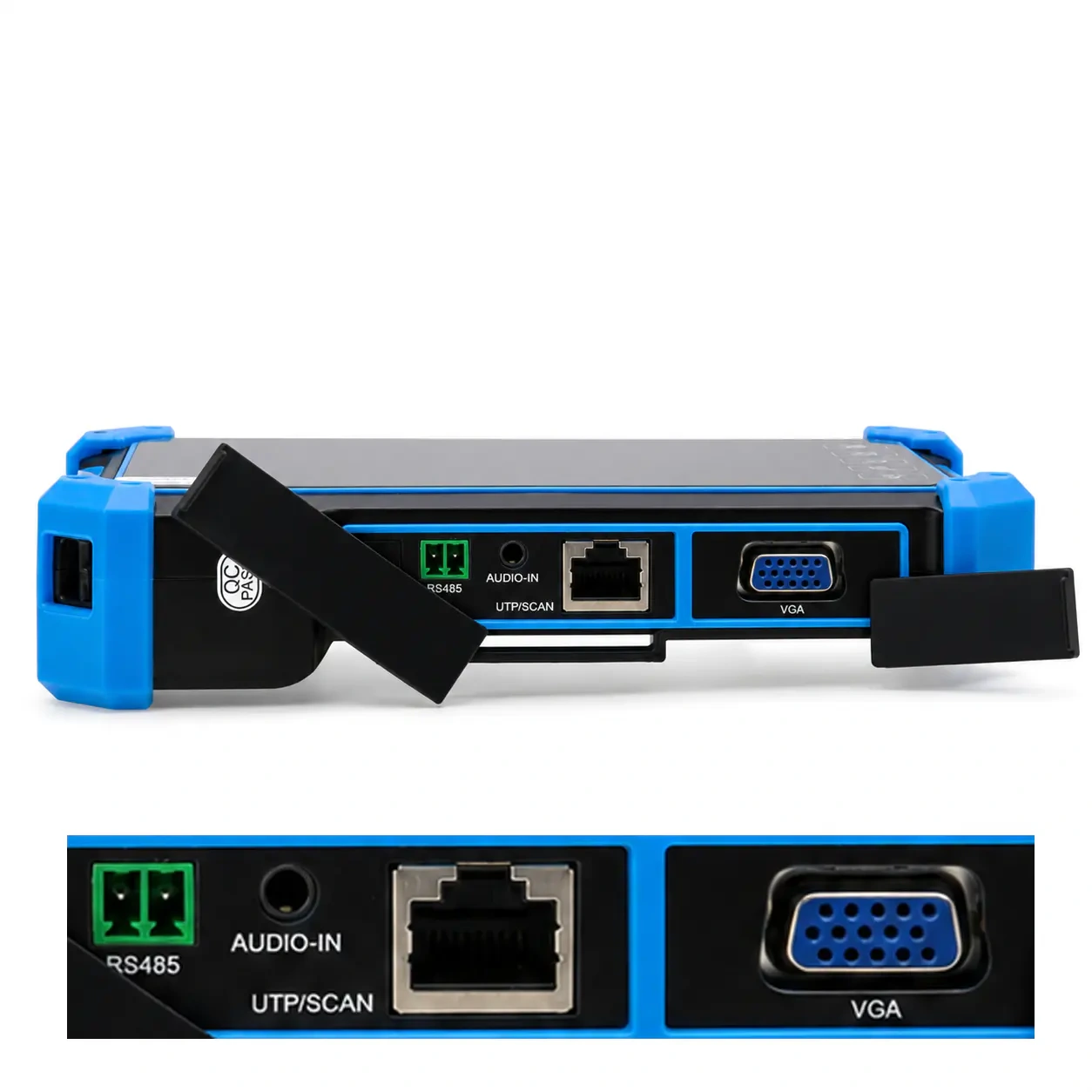

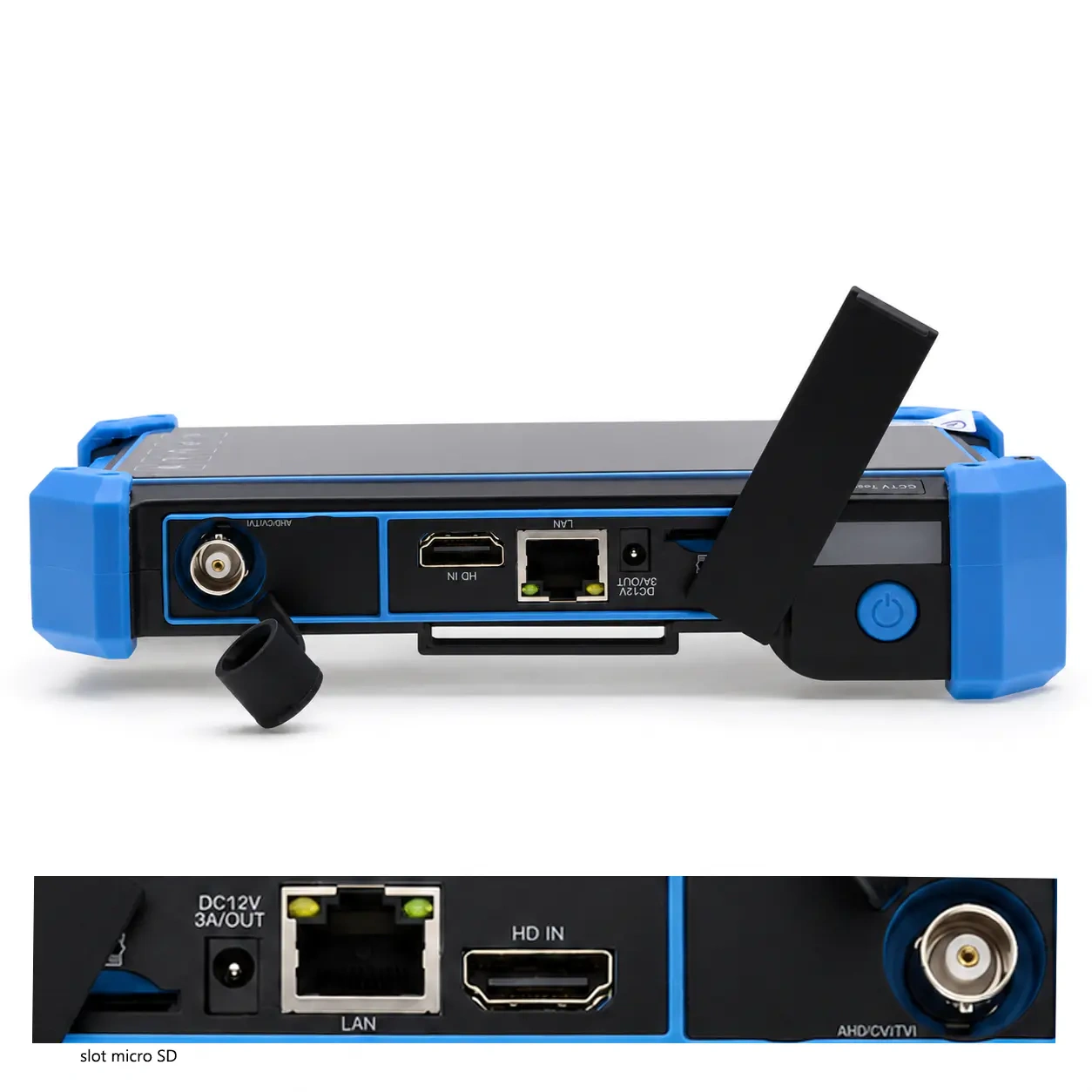

Tester ma wejścia HDMI i VGA, wejście BNC dla kamer analogowych i HD, port Ethernet, wejście audio oraz interfejs RS485. Wejście HDMI obsługuje sygnał do 4K przy 30 kl./s, natomiast wejście VGA umożliwia kontrolę obrazu z urządzeń wyposażonych w wyjście analogowe.

Specyfikacja techniczna

• Model: NF-IPC715
• Ekran: dotykowy IPS 5,4 cala
• Rozdzielczość ekranu: 1920 × 1080 px
• Test kamer IP: do 4K, H.265 i H.264
• Test kamer AHD: do 8 Mpix
• Test kamer CVI: do 8 Mpix
• Test kamer TVI: do 8 Mpix
• Wejście CVBS: BNC, PAL/NTSC
• Wejście HDMI: do 4K, 30 kl./s
• Wejście VGA: do 2048 × 1152 px przy 60 kl./s
• Sterowanie kamerami: PTZ, UTC, RS485 i menu OSD
• Protokoły sieciowe i testowe: ONVIF, RTSP oraz narzędzia IP
• Test przewodów: UTP i RJ45 TDR
• Zakres pomiaru TDR: do 180 m
• Wyjście zasilania: 12 V DC / 3 A
• Wyjście PoE: 48 V, maksymalnie 25,5 W
• Wejście zasilania: 12 V DC / 1 A
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz, do 150 Mb/s
• Wejście audio: 1 kanał
• Nośnik danych: karta SD
• Akumulator: litowo-jonowy 7,4 V / 3350 mAh
• Przybliżony czas pracy: do 5 godzin
• Czas ładowania: około 3–4 godzin
• Temperatura pracy: od −10 do +50°C
• Wilgotność pracy: 30–90%

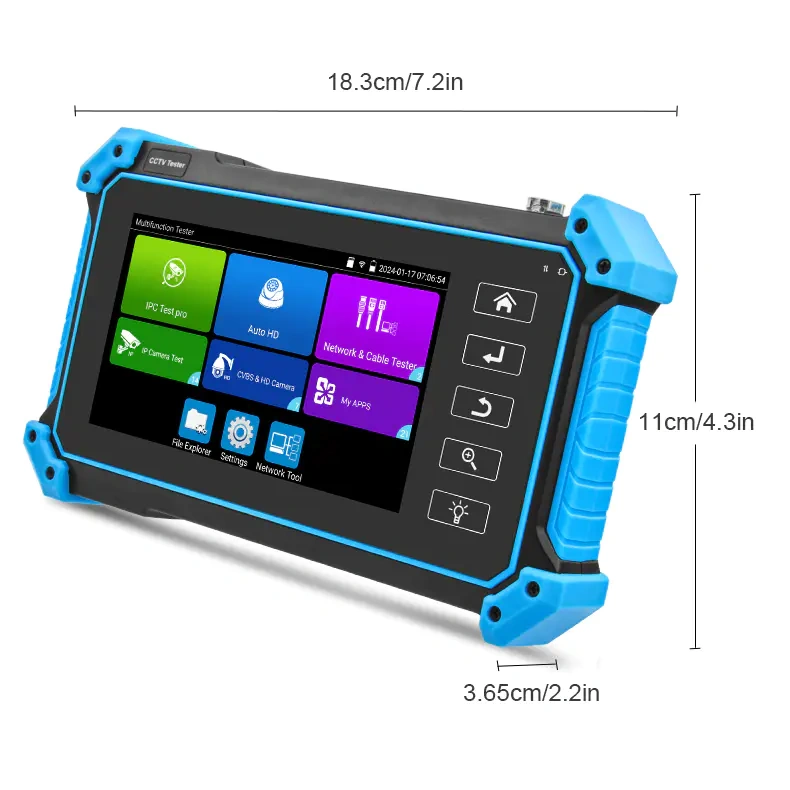

• Wymiary: 183 × 110 × 36,5 mm
• Masa: około 0,8 kg
• Menu w języku polskim: tak

Zastosowanie

Tester jest przeznaczony dla instalatorów monitoringu, serwisantów systemów CCTV oraz techników zajmujących się sieciami IP. Ułatwia uruchamianie nowych kamer, regulację pola widzenia, sprawdzanie jakości obrazu, konfigurację adresów sieciowych, kontrolę zasilania oraz diagnostykę przewodów bez konieczności przenoszenia rejestratora lub dodatkowego monitora.

Warto wiedzieć

Model NF-IPC715 nie ma wejścia SDI. Funkcje związane z testowaniem kamer SDI dotyczą osobnego wariantu NF-IPC715SDI. Przed wyborem testera należy więc sprawdzić, jakie standardy sygnału są stosowane w obsługiwanej instalacji.

Wyposażenie zestawu

• Tester Noyafa NF-IPC715
• Zasilacz sieciowy
• Moduł zdalny do testowania przewodów
• Przewody i adaptery pomiarowe
• Torba transportowa
• Instrukcja obsługi

Najczęściej zadawane pytania

Jakie kamery można testować za pomocą NF-IPC715?

Tester obsługuje kamery IP 4K oraz kamery analogowe, AHD, CVI i TVI. Nie obsługuje standardu SDI.

Czy tester może zasilić kamerę podczas kontroli?

Tak. Ma wyjście 12 V DC / 3 A oraz wyjście PoE 48 V o maksymalnej mocy 25,5 W.

Czy urządzenie umożliwia konfigurację kamer IP?

Tak. NF-IPC715 pozwala wykrywać kamery w sieci, sprawdzać obraz, zmieniać adresy IP i korzystać z funkcji ONVIF oraz narzędzi dla obsługiwanych kamer Hikvision i Dahua.

Czy tester sprawdza przewody sieciowe?

Tak. Urządzenie wykonuje test połączeń UTP i pomiar TDR przewodów RJ45, w tym kontrolę długości i lokalizację miejsca uszkodzenia.

Czy menu testera jest dostępne w języku polskim?

Tak. Język polski znajduje się na liście języków obsługiwanych przez urządzenie.
