Kyoritsu produkuje aparaturę pomiarową dla elektryków i energetyki od 1940 roku, a jego przyrządy sprzedawane są pod marką KEW. W ofercie Sklepu AVT znajdziesz mierniki cęgowe AC i AC/DC o rozwarciu szczęk od 7,5 do 40 mm, multimetry z otwartymi cęgami KEW MATE, wskaźnik napięcia oraz miernik instalacji elektrycznej KEW6516 z testem RCD typu B i EV.
Miernik cęgowy AC 1000 A TRMS, rozwarcie 33 mm, napięcie do 600 V, CAT IV 300 V, Kyoritsu KEW2007R
Multimetr długopisowy 3999 wskazań z latarką LED i podświetleniem, CAT III 600 V, Kyoritsu KEW1030
Bezdotykowy wskaźnik napięcia AC 20V-1000V CAT IV 600V KEW5711 Kyoritsu
Kyoritsu Electrical Instruments Works to japoński producent aparatury pomiarowej, działający od 1940 roku i wyspecjalizowany w przyrządach dla elektryków, energetyki, przemysłu i służb utrzymania ruchu. Mierniki tej marki służą do pomiarów odbiorczych i okresowych instalacji elektrycznych, diagnostyki sieci oraz prac serwisowych. Firma powstała w Tokio jako warsztat Takeo Kuramoto, w 1950 roku przekształciła się w spółkę pod dzisiejszą nazwą, a już rok później wydała pierwszy katalog w języku angielskim. W 1957 roku weszła na rynek amerykański po zapytaniu skierowanym przez Departament Handlu Stanów Zjednoczonych, a od 1960 roku sprzedaje przyrządy pod marką KEW, rozpoznawalną dziś w kilkudziesięciu krajach.
Kyoritsu ma na koncie kilka konstrukcji, które powstały u niego wcześniej niż gdziekolwiek indziej:
Przyrządy powstają we własnych zakładach firmy: w fabryce w prefekturze Ehime w Japonii oraz w zakładzie KEW w Tajlandii, uruchomionym w 1987 roku i rozbudowanym o drugą halę w 2015 roku. Fabryka w Ehime uzyskała certyfikat systemu jakości ISO 9001 w 1992 roku, a zakład tajlandzki certyfikat ISO 9002 cztery lata później. Od 2003 roku do grupy należy również brytyjska spółka Kewtech, pod której marką powstają przyrządy przeznaczone na rynek Wysp Brytyjskich.
Mierniki cęgowe to rodzina, od której zaczęła się historia firmy. Rozwarcie szczęk decyduje o tym, jaki przewód obejmiesz, a zakres o tym, co zmierzysz. KEW2055 ze szczękami 40 mm mierzy do 1000 A AC/DC, ma detektor napięcia NCV i pracuje w kategorii CAT IV 600 V, więc nadaje się do pomiarów przy złączu i rozdzielnicy głównej. KEW2007R mierzy do 1000 A AC w trybie True RMS przy rozwarciu 33 mm, a KEW203 do 400 A AC/DC z pomiarem napięcia i rezystancji.
W ciasnych rozdzielnicach liczy się rozmiar przyrządu. KEW2033 waży 100 g przy szczękach 24 mm i rozdzielczości 0,01 A. Do pomiarów małych prądów służą KEW2010 z zakresem 20 A, rozdzielczością 0,1 mA i wyjściem rejestratorowym oraz KEW 2500, opracowany w 2012 roku do pętli prądowych 4-20 mA w automatyce przemysłowej, z odczytem w procentach i wyjściem analogowym.

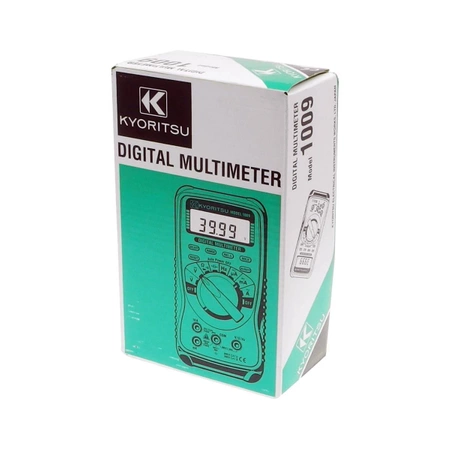

Multimetry Kyoritsu obejmują modele do prac instalacyjnych i serwisowych. KEW1051 pracuje w kategorii CAT III 1000 V, mierzy w trybie True RMS z dokładnością 0,09% i ma filtr do pomiarów przy falownikach. KEW1012 i KEW1011 mają bargraf i funkcję MIN/MAX, a KEW1011 dodatkowo pomiar temperatury. KEW1009 mierzy częstotliwość do 10 MHz, a KEW1030 w formie długopisu z latarką LED mieści się w kieszeni.

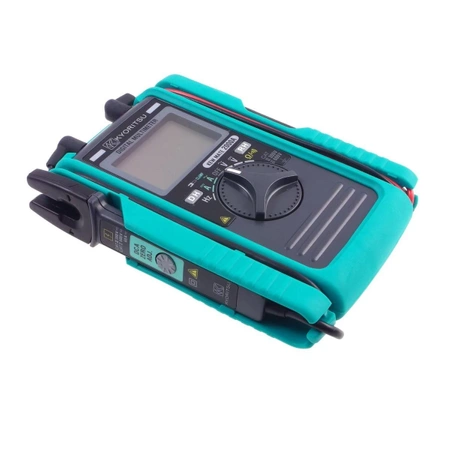

Osobną linią są przyrządy KEW MATE z otwartymi cęgami, których pierwszy model uhonorowano nagrodą na targach JECA w 2001 roku. Otwarte szczęki pozwalają zmierzyć prąd bez rozpinania obwodu i bez obejmowania przewodu pełnym pierścieniem, co w ciasnej rozdzielnicy bywa rozstrzygające. KEW MATE 2000A mierzy do 60 A AC/DC, a KEW MATE 2012RA do 120 A AC/DC w trybie True RMS, z pomiarem pojemności i testem diod.

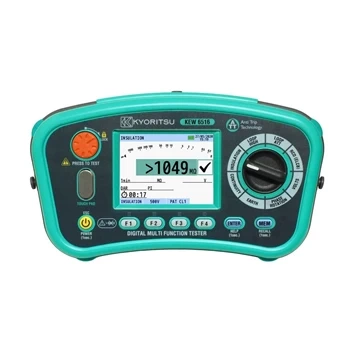

KEW6516 to wielofunkcyjny miernik do pomiarów odbiorczych i okresowych instalacji. Mierzy impedancję pętli zwarcia bez wyzwalania wyłącznika różnicowoprądowego, więc nie trzeba wypinać obwodów ani wyłączać zasilania odbiorników. Testuje też wyłączniki RCD typu B i typu EV, stosowane przy ładowarkach samochodów elektrycznych i falownikach, gdzie mogą pojawić się prądy różnicowe o składowej stałej. Przyrząd pracuje w kategorii CAT IV 300 V i jest dostarczany ze świadectwem wzorcowania.
Przed przystąpieniem do pracy obecność napięcia sprawdzisz bezdotykowym wskaźnikiem KEW5711, działającym w zakresie od 20 do 1000 V AC w kategorii CAT IV 600 V. Do mierników z serii KEW1009, KEW1012 oraz KEW MATE 2000A i 2012RA dostępne są dopasowane pokrowce.
Do mierników Kyoritsu można zamówić świadectwo wzorcowania. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Klasyczne cęgi obejmują przewód zamkniętym pierścieniem, a otwarte szczęki wsuwa się na żyłę z boku. Rozwiązanie otwarte jest wygodniejsze w gęsto zabudowanej rozdzielnicy i przy przewodach ułożonych w wiązce, bo nie trzeba wyciągać żyły ani rozpinać obwodu. Kosztem jest mniejszy zakres prądu: modele KEW MATE mierzą do 60 lub 120 A, a cęgi zamknięte do 1000 A.
Rozwarcie musi zmieścić najgrubszy mierzony przewód razem z izolacją, a w praktyce także pozwolić objąć go w ciasnym miejscu. Szczęki 7,5 mm wystarczą do cienkich przewodów sterowniczych, 24 i 30 mm do typowych obwodów odbiorczych, a 40 mm do kabli zasilających o dużym przekroju. Zbyt duże cęgi bywają kłopotliwe w zatłoczonej rozdzielnicy, dlatego warto dobrać przyrząd do miejsca pracy, nie tylko do prądu.
Klasyczny pomiar impedancji pętli obciąża obwód prądem na tyle dużym, że wyłącznik różnicowoprądowy zadziała i odetnie zasilanie. Miernik z funkcją pomiaru bez wyzwalania używa prądu o mniejszej wartości i dłuższego czasu pomiaru, dzięki czemu RCD zostaje załączony. To istotne w obiektach czynnych, gdzie wyłączenie obwodu oznacza przerwę w pracy urządzeń.
W obwodach z falownikami, zasilaczami impulsowymi i ładowarkami samochodów elektrycznych prąd różnicowy może mieć składową stałą, której zwykły wyłącznik typu AC lub A nie wykryje. Dlatego stosuje się wyłączniki typu B oraz typu EV, a ich sprawdzenie wymaga miernika obsługującego te typy. Zwykły tester RCD wykona pomiar tylko dla prądów przemiennych i pulsujących.
Do diagnostyki pętli prądowych 4-20 mA w automatyce przemysłowej, gdzie sygnał z czujnika jest przesyłany jako prąd. Cęgi KEW 2500 pozwalają sprawdzić taki sygnał bez rozpinania obwodu, z rozdzielczością 0,01 mA i odczytem w procentach zakresu. Zwykły miernik cęgowy o zakresie setek amperów nie rozróżni tak małych wartości.
Producent zaleca wzorcowanie raz w roku, bo deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania. Świadectwo jest potrzebne przede wszystkim wtedy, gdy wyniki pomiarów trafiają do protokołów odbiorowych i dokumentacji okresowej. Do wybranych mierników można zamówić je razem z przyrządem.
