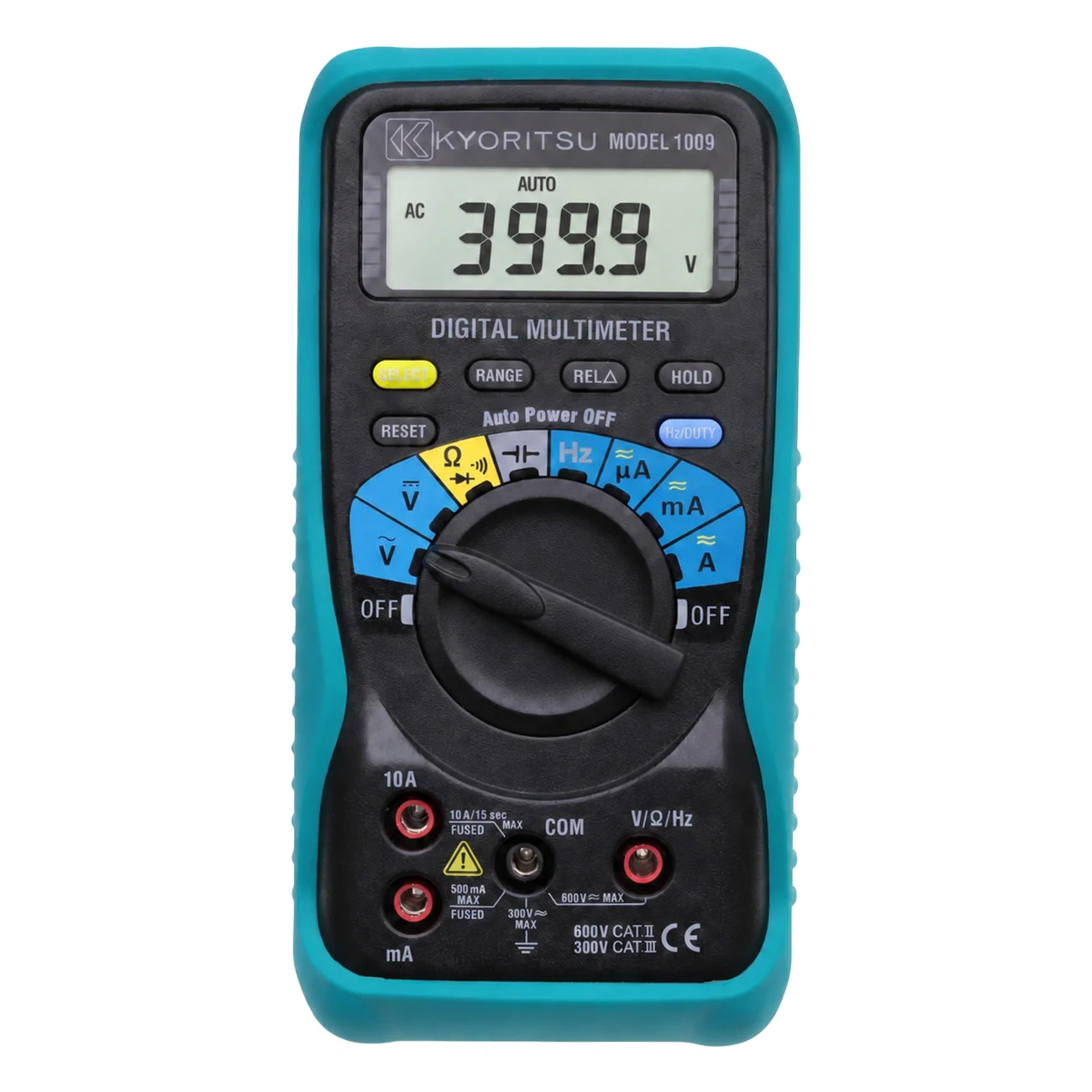

Miernik uniwersalny z szerokim zakresem pomiaru częstotliwości i pełnym doborem zakresów

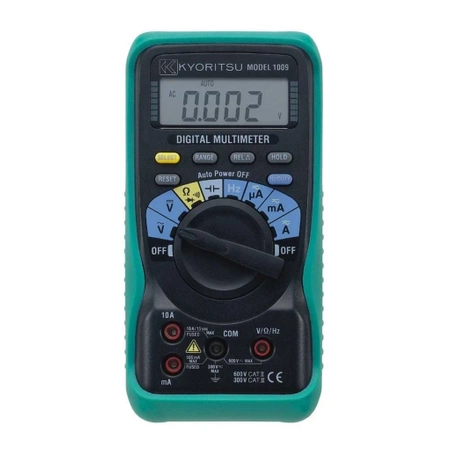

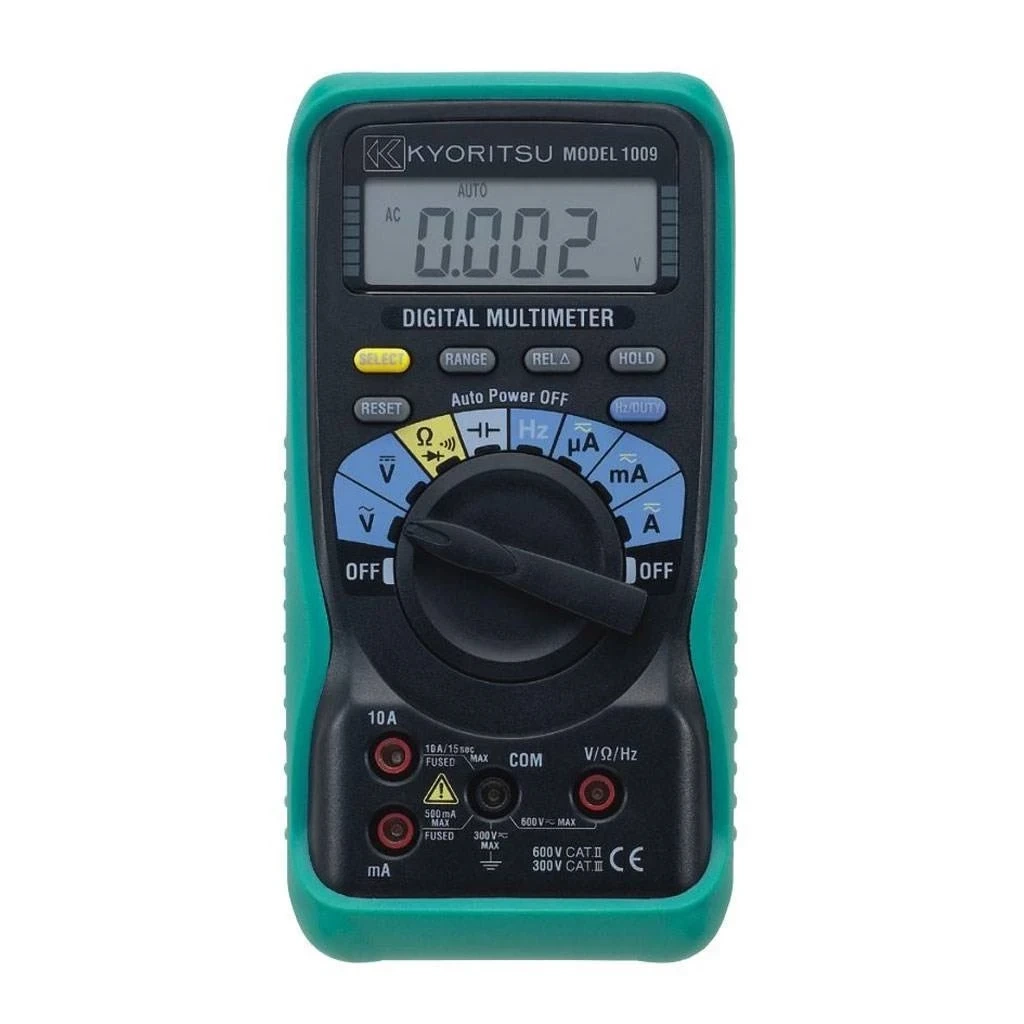

KEW1009 obejmuje komplet pomiarów spotykanych w codziennej pracy przy instalacjach i urządzeniach: napięcie stałe i przemienne do 600 V, prąd od 400 µA do 10 A, rezystancję do 40 MΩ, pojemność do 100 µF, test diod oraz ciągłość obwodu z brzęczykiem. Odczyt ma rozdzielczość 3999 wskazań, a zakres dobierany jest automatycznie, z możliwością przejścia na wybór ręczny i zablokowania zakresu.
Cechą, która wyróżnia ten model w swojej klasie, jest pomiar częstotliwości sięgający 10 MHz w ośmiu zakresach, przy rozdzielczości odczytu 5119 wskazań. To obszar sygnałów cyfrowych i taktujących, a nie tylko częstotliwości sieciowej. Uzupełnia go pomiar wypełnienia impulsu w zakresie 0,1 do 99,9%. Konstrukcja spełnia wymagania norm bezpieczeństwa IEC 61010-1 i 61010-2-033 w kategoriach CAT III 300 V oraz CAT II 600 V, a producent zaleca roczny odstęp między wzorcowaniami.
Zastosowania
- pomiary napięcia i prądu w instalacjach niskiego napięcia oraz przy urządzeniach zasilanych z gniazd
- pomiar prądu obciążenia do 10 A oraz prądów sterowania w zakresach mikroamperowych
- pomiar częstotliwości sygnałów cyfrowych i taktujących, sięgający 10 MHz
- pomiar wypełnienia impulsu w układach sterowania i regulacji
- sprawdzanie ciągłości połączeń i działania łączników brzęczykiem
- pomiar rezystancji od ułamków oma do 40 MΩ
- sprawdzanie diod i przejść półprzewodnikowych
- sprawdzanie kondensatorów o pojemności do 100 µF
- porównywanie wyników względem wartości odniesienia w trybie REL
Specyfikacja techniczna
Napięcie
- zakresy DCV: 400 mV, 4 V, 40 V, 400 V i 600 V, pięć zakresów dobieranych automatycznie
- dokładność DCV: 0,6% + 4 cyfry do zakresu 400 V i 1,0% + 4 cyfry na zakresie 600 V
- zakresy ACV: 400 mV, 4 V, 40 V, 400 V i 600 V
- dokładność ACV przy 50/60 Hz: 1,3% + 4 cyfry na zakresach 4 V i 40 V oraz 1,6% + 4 cyfry na pozostałych
- zakres pracy funkcji ACV: do 400 Hz, z dokładnością obniżoną powyżej 60 Hz
- najniższe wskazanie specyfikowane na zakresie ACV 400 mV: 20 mV
- impedancja wejściowa: 10 MΩ
Prąd
- zakresy: 400 µA, 4000 µA, 40 mA, 400 mA, 4 A i 10 A
- dokładność DCA: 2,0% + 4 cyfry na zakresach mikroamperowych, 1,0% + 4 cyfry na miliamperowych i 1,6% + 4 cyfry na amperowych
- dokładność ACA przy 50/60 Hz: 2,6% + 4 cyfry na zakresach mikroamperowych i 2,0% + 4 cyfry na pozostałych

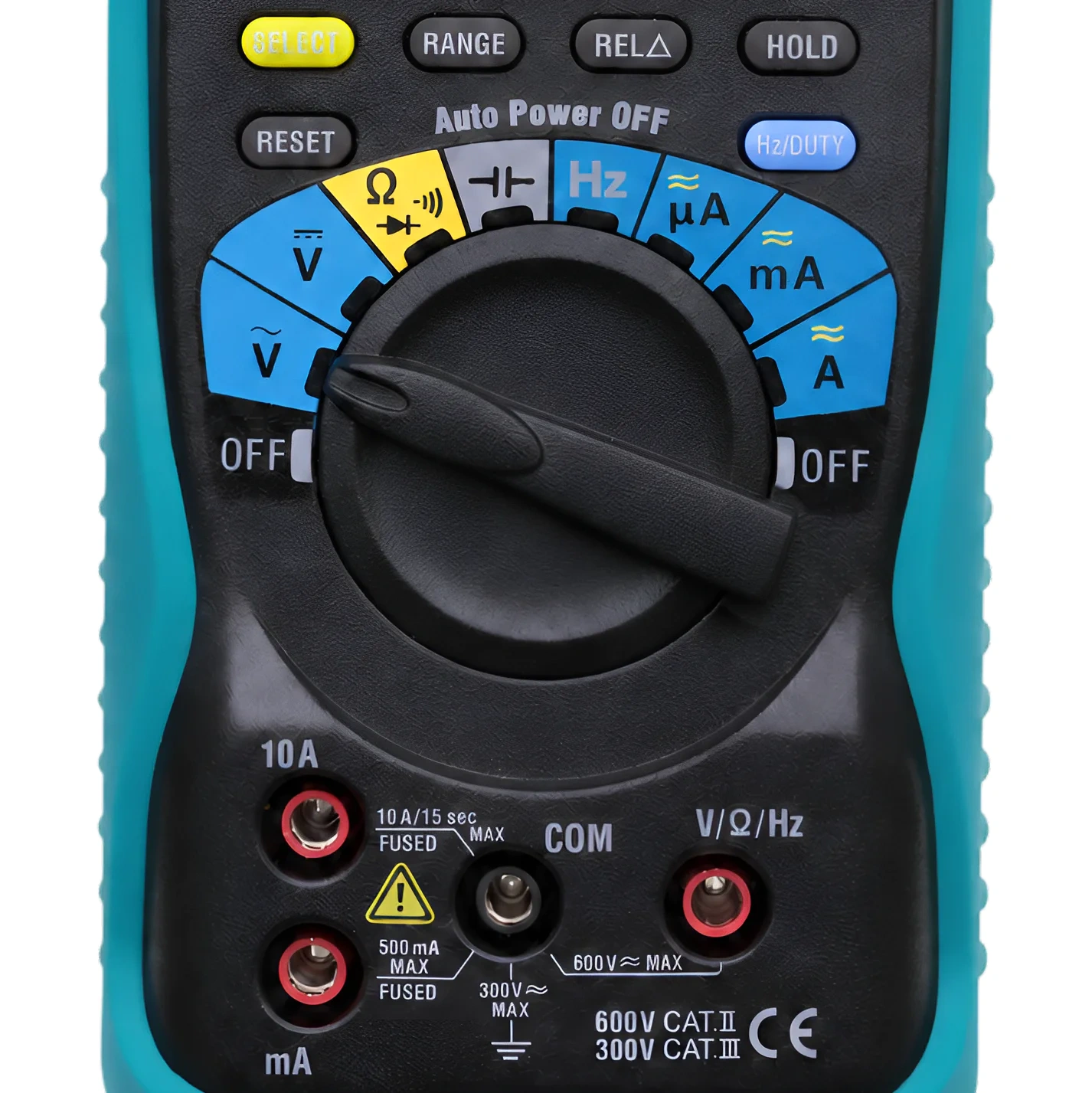

- osobne gniazda dla zakresów mikroamperowych i miliamperowych oraz dla zakresu 10 A
- dopuszczalny czas pomiaru na zakresie 10 A: 15 s, z przerwą co najmniej 15 minut między pomiarami
Rezystancja, dioda, ciągłość i pojemność
- zakresy rezystancji: 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ, 4 MΩ i 40 MΩ
- dokładność rezystancji: 1,0% + 4 cyfry do zakresu 4 MΩ i 2,0% + 4 cyfry na zakresie 40 MΩ
- test ciągłości: zakres 0 do 400 Ω, brzęczyk załącza się poniżej 100 Ω
- test diod: napięcie rozwarcia 1,5 V, prąd testowy ok. 0,4 mA
- zakresy pojemności: 40 nF, 400 nF, 4 µF, 40 µF i 100 µF
- czas ustalania wskazania pojemności: ok. 2 s poniżej 4 µF, ok. 7 s poniżej 40 µF i ok. 15 s przy 100 µF
Częstotliwość i wypełnienie
- zakresy z osobnej pozycji przełącznika: 5,12 Hz, 51,2 Hz, 512 Hz, 5,12 kHz, 51,2 kHz, 512 kHz, 5,12 MHz i 10 MHz
- zakres pomiaru częstotliwości wywołanego przyciskiem podczas pomiaru napięcia lub prądu: 1 Hz do 10 kHz
- czułość: 1,5 V wartości skutecznej do 1 MHz i 2 V powyżej 1 MHz
- rozdzielczość odczytu częstotliwości: 5119 wskazań
- pomiar wypełnienia: 0,1 do 99,9%, dokładność 2,5% + 5 cyfr
Funkcje pomocnicze
- dobór zakresu automatyczny lub ręczny, z blokadą wybranego zakresu
- przełączanie zakresu w górę powyżej wskazania 3999 i w dół poniżej 360
- REL: zapamiętanie wartości odniesienia i wyświetlanie różnicy, dostępne przy pomiarze napięcia, prądu, rezystancji i pojemności
- HOLD: zatrzymanie wskazania, dostępne we wszystkich funkcjach
- RESET: przywrócenie ustawień startowych wszystkich funkcji
- automatyczne wyłączanie po ok. 30 minutach, z możliwością wyłączenia tej funkcji przy starcie miernika
Wyświetlacz i zasilanie

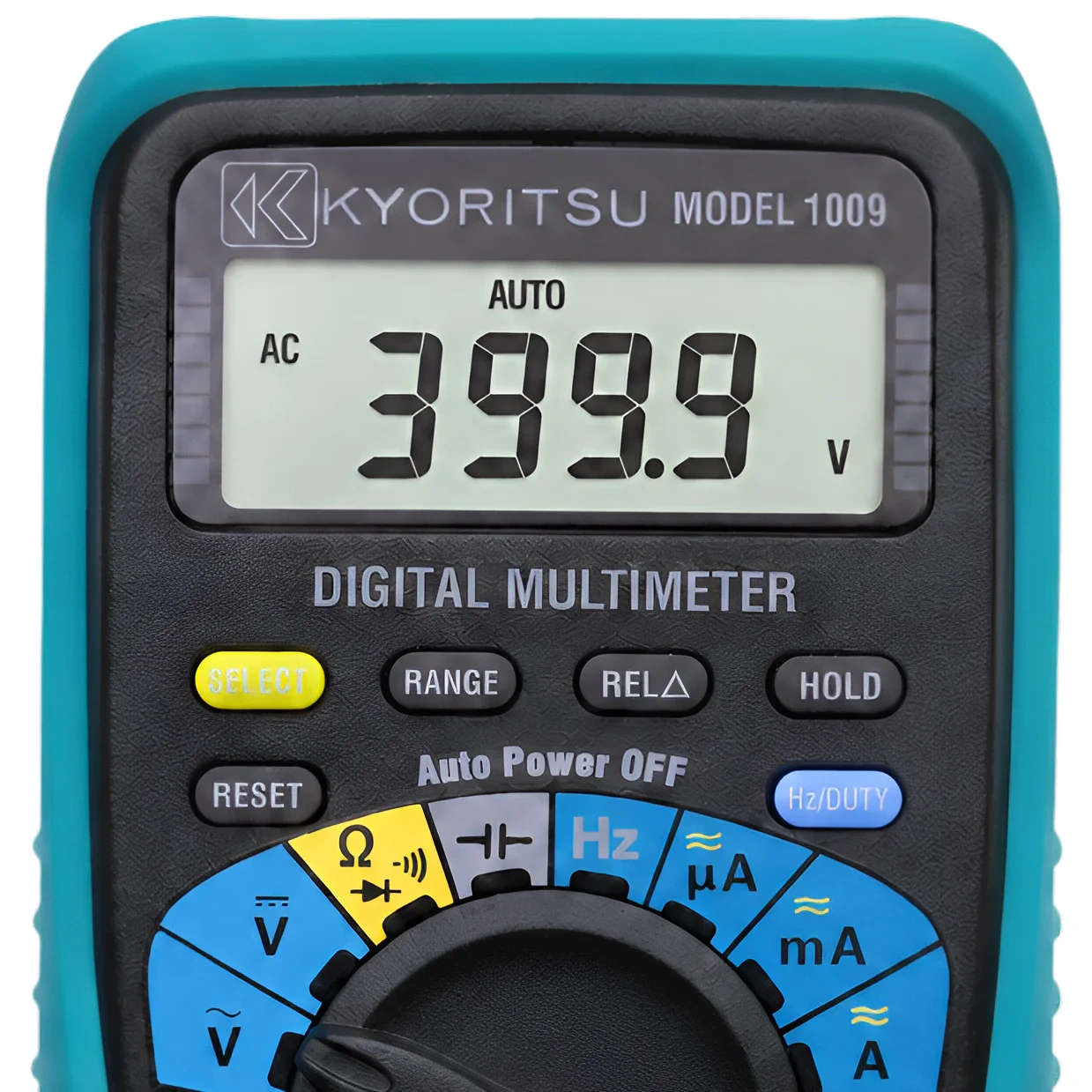

- wyświetlacz LCD 3999 wskazań dla napięcia, prądu, rezystancji i pojemności oraz 5119 wskazań dla częstotliwości
- tempo pomiaru: ok. 400 ms, czyli 2,5 odczytu na sekundę
- przetwarzanie sygnału metodą delta-sigma
- sygnalizacja przekroczenia zakresu komunikatem OL
- zasilanie: 2 baterie AA (R6P) 1,5 V
Dane ogólne
- kategorie pomiarowe: CAT III 300 V oraz CAT II 600 V, stopień zanieczyszczenia 2
- zabezpieczenie przeciążeniowe wejścia napięciowego: 250 V przez 10 s na zakresie 400 mV i 600 V przez 10 s na pozostałych
- zabezpieczenie funkcji rezystancji, pojemności i częstotliwości: 250 V przez 10 s
- zabezpieczenie wejść prądowych: bezpiecznik 600 V / 0,5 A dla gniazda µA i mA oraz 600 V / 10 A dla gniazda 10 A, oba szybkie, o wymiarach 6,3 × 32 mm
- rezystancja izolacji między obwodem a obudową: powyżej 10 MΩ przy 1000 V
- wytrzymałość izolacji: powyżej 3470 V przez 5 s
- temperatura pracy: 0 do 40°C, wilgotność poniżej 80%
- wysokość pracy: do 2000 m n.p.m., przyrząd przeznaczony do pracy w pomieszczeniach
- wymiary samego miernika: 155 × 75 × 33 mm, masa z bateriami ok. 260 g
- zgodność: IEC 61010-1, 61010-2-033, 61010-031, 61326-1 i 61326-2-2, dyrektywa RoHS
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).

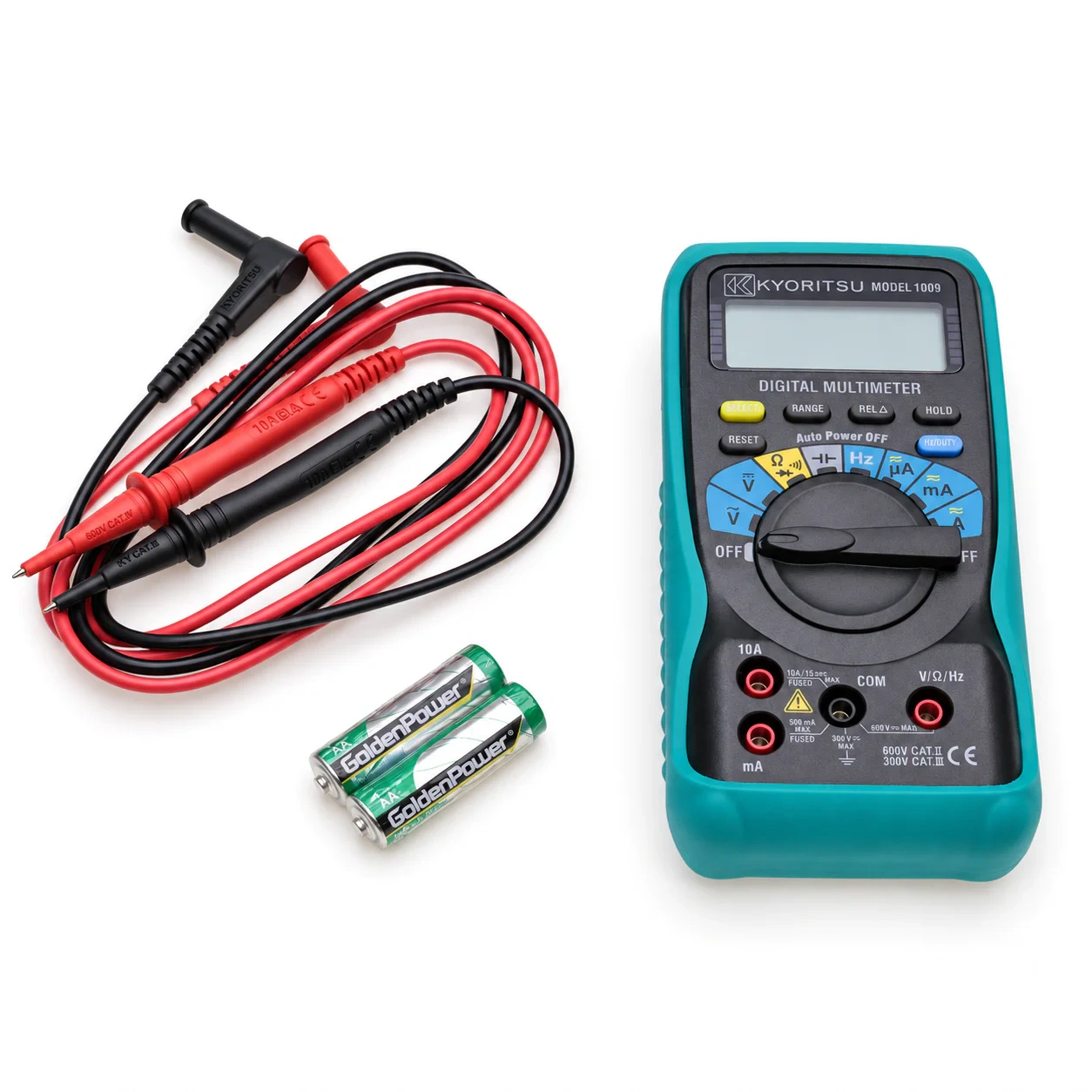

W zestawie
- multimetr Kyoritsu KEW1009
- przewody pomiarowe
- baterie
- instrukcja obsługi
Dwa zakresy pomiaru częstotliwości i dlaczego się różnią
KEW1009 mierzy częstotliwość na dwa sposoby, a różnica między nimi bywa źródłem nieporozumień. Pierwszy to osobna pozycja przełącznika, przeznaczona wyłącznie do tego pomiaru. Obejmuje ona osiem zakresów, od 5,12 Hz aż do 10 MHz, i to ona odpowiada za deklarowany w katalogu górny zakres przyrządu.
Drugi sposób to przycisk wywoływany w trakcie pomiaru napięcia albo prądu. Miernik pokazuje wtedy częstotliwość sygnału, który właśnie mierzy, ale zakres jest tu znacznie węższy i wynosi 1 Hz do 10 kHz. Wynika to z konstrukcji: sygnał przechodzi przez tor napięciowy albo prądowy, a nie przez wejście dedykowane licznikowi. Dla częstotliwości sieciowej i przebiegów sterowania to w zupełności wystarcza, ale sygnału taktującego o częstotliwości megahercowej tą drogą się nie odczyta.
Warunkiem poprawnego pomiaru jest też odpowiedni poziom sygnału. Miernik potrzebuje co najmniej 1,5 V wartości skutecznej do 1 MHz i 2 V powyżej tej granicy. Producent zaleca, żeby przed pomiarem częstotliwości najpierw zmierzyć napięcie w danym obwodzie i dopiero potem przełączyć się na odczyt częstotliwości. W otoczeniu o dużym poziomie zakłóceń wskazanie może być niestabilne.
Najczęstsze pytania o Kyoritsu KEW1009
Czy KEW1009 mierzy wartość skuteczną metodą True RMS?
Nie. Przetwornik wyznacza wartość średnią wyskalowaną w wartości skutecznej, co daje poprawny wynik dla przebiegu sinusoidalnego. Przy przebiegach zniekształconych, na przykład na wyjściu falownika, ściemniacza czy zasilacza impulsowego, wskazanie będzie obarczone błędem. Do takich pomiarów potrzebny jest miernik z pomiarem True RMS.
Jak długo można mierzyć prąd na zakresie 10 A?
Maksymalnie 15 sekund, a przerwa między kolejnymi pomiarami powinna wynosić co najmniej 15 minut. Producent wskazuje wprost, że dłuższy pomiar albo zbyt krótka przerwa prowadzą do błędu wskazania i mogą uszkodzić przyrząd. To ograniczenie wyraźnie ostrzejsze niż w miernikach z rozbudowanym torem prądowym, więc przy dłuższej obserwacji prądu obciążenia lepiej sięgnąć po miernik cęgowy.
Dlaczego pomiar pojemności trwa kilkanaście sekund?
To normalne zachowanie, wynikające z metody pomiaru: kondensator musi zostać naładowany prądem o znanej wartości. Producent podaje czasy ustalania wskazania: około 2 sekund poniżej 4 µF, około 7 sekund poniżej 40 µF i około 15 sekund przy 100 µF. Zwłoka nie jest usterką, a przed pomiarem kondensator należy rozładować.
Miernik pokazuje wartość przy zwartych sondach, czy to usterka?
Nie. Przy pomiarze rezystancji wskazanie różne od zera odpowiada rezystancji samych przewodów pomiarowych. Wystarczy zewrzeć sondy i nacisnąć przycisk REL, aby miernik przyjął tę wartość za odniesienie i pokazał zero. Ten sam sposób działa przy pomiarze pojemności, gdzie zeruje pojemność przewodów, oraz na zakresie ACV 4 V, gdzie przy zwartym wejściu potrafią pozostać pojedyncze cyfry wskazania.
Co oznaczają dwie kategorie pomiarowe podane dla tego miernika?
Producent podaje CAT III 300 V oraz CAT II 600 V, ponieważ dopuszczalne napięcie zależy od miejsca pomiaru. Kategoria CAT III obejmuje instalację stałą, w tym rozdzielnice i przewody od rozdzielnicy do gniazda, i tam granicą jest 300 V względem ziemi. Kategoria CAT II dotyczy urządzeń zasilanych z gniazda, gdzie energia przepięć jest mniejsza, i tam dopuszczalne jest 600 V. Przy pomiarach w kategorii CAT III producent wymaga nałożenia nasadek izolacyjnych na końcówki sond.
Jakie bezpieczniki stosować przy wymianie?
Tor mikroamperowy i miliamperowy chroni bezpiecznik szybki 600 V / 500 mA, a gniazdo 10 A bezpiecznik szybki 600 V / 10 A. Oba mają wymiary 6,3 × 32 mm. Producent dopuszcza wyłącznie bezpieczniki tego samego typu, ponieważ zwykły bezpiecznik o tym samym prądzie, lecz niższym napięciu znamionowym, nie przerwie łuku przy zwarciu. Wymiana wymaga zdjęcia kabury i odkręcenia pokrywy od spodu obudowy.
