KEW2010 mierzy prąd bez rozpinania obwodu tam, gdzie zwykłe cęgi instalacyjne nie mają czego pokazać. Rozdzielczość sięga 0,1 mA dla prądu przemiennego i 1 mA dla stałego, a zakresy zaczynają się od 200 mA i kończą na 20 A. Szczęki obejmują przewody o średnicy do 7,5 mm, czyli pojedyncze żyły i przewody sterownicze.

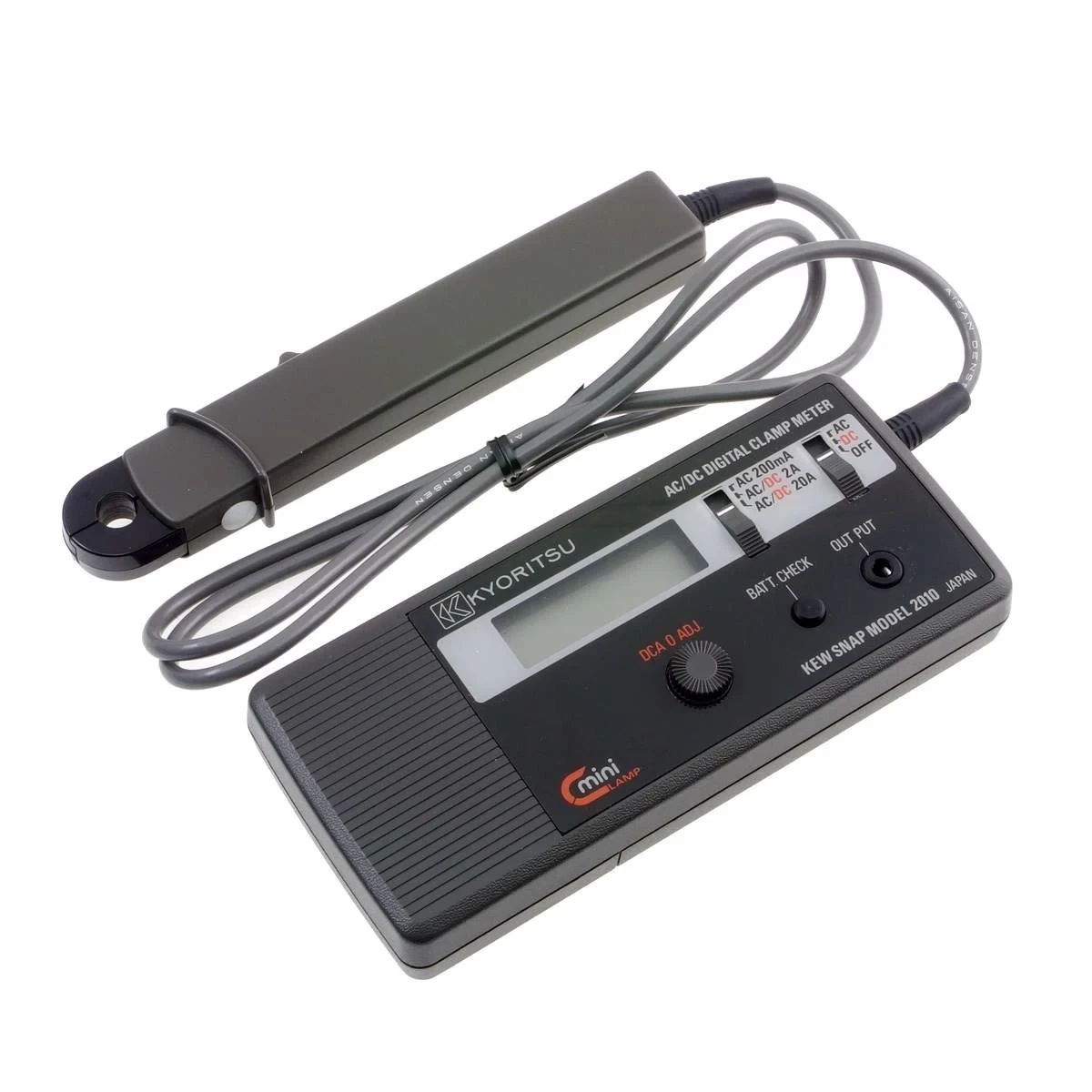

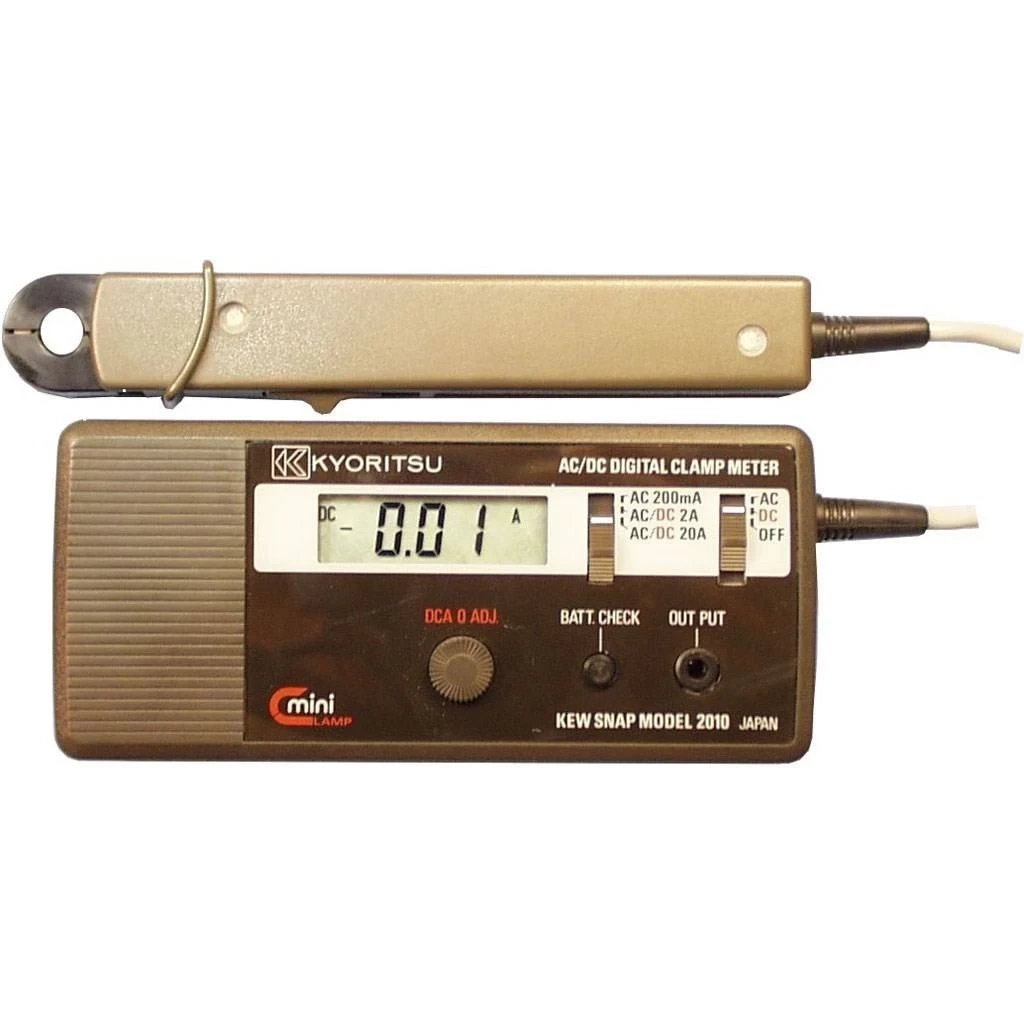

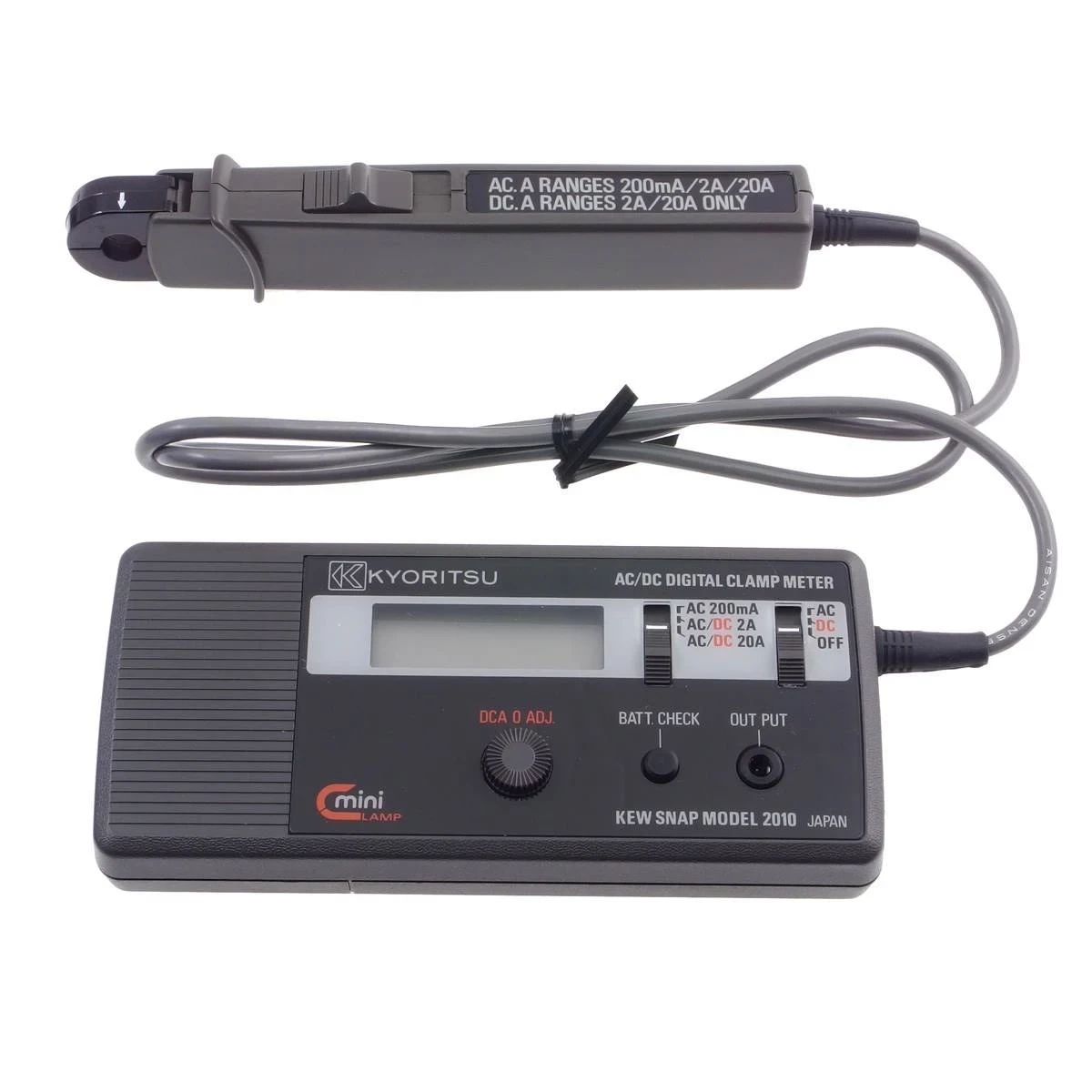

Głowica pomiarowa jest oddzielona od korpusu i połączona z nim przewodem, dzięki czemu daje się wprowadzić między gęsto ułożone przewody, do wnętrza urządzenia albo za listwę zaciskową, podczas gdy wyświetlacz pozostaje w wygodnym miejscu. Przyrząd ma też wyjście napięciowe oddające 200 mV przy pełnym wychyleniu zakresu, przeznaczone do podłączenia rejestratora lub oscyloskopu. Zasilanie zapewnia bateria 9 V albo zasilacz sieciowy.
Przyrząd przeznaczony wyłącznie do obwodów niskiego napięcia. Producent zabrania pomiarów prądu w obwodach, w których występuje napięcie powyżej 60 V stałego albo przemiennego. KEW2010 nie zastępuje cęgów instalacyjnych i nie nadaje się do pomiarów w instalacji 230 V ani w rozdzielnicach.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Cęgi instalacyjne o rozwarciu trzydziestu kilku milimetrów mierzą setki amperów, ale ich rozdzielczość zatrzymuje się zwykle na dziesiątych częściach ampera. Wynika to z konstrukcji: duży rdzeń obejmujący gruby przewód gorzej zbiera słaby strumień magnetyczny, a przy prądzie rzędu miliamperów wskazanie ginie w szumie. KEW2010 idzie w przeciwną stronę — małe szczęki o rozwarciu 7,5 mm pozwalają zejść z rozdzielczością do 0,1 mA, czyli tysiąckrotnie niżej.
Praktyczne zastosowanie to wszystko, co nie jest obciążeniem mocy: prąd spoczynkowy urządzenia, pobór sterownika, prąd cewki przekaźnika, obciążenie obwodu 24 V w automatyce. Cenę za to stanowi ograniczenie napięcia — przyrząd jest przewidziany wyłącznie dla obwodów do 60 V i nie ma kategorii pomiarowej pozwalającej pracować w instalacji sieciowej. To nie jest wada konstrukcji, lecz świadomy wybór: mierniki do małych prądów i mierniki do dużych napięć to dwie różne klasy przyrządów.
Nie. Producent zastrzega, że przyrząd służy wyłącznie do obwodów niskiego napięcia i zabrania pomiaru prądu tam, gdzie występuje napięcie powyżej 60 V stałego albo przemiennego. Do pomiarów w instalacji sieciowej i w rozdzielnicach potrzebne są cęgi z kategorią pomiarową, na przykład CAT III lub CAT IV.
Oddaje napięcie stałe proporcjonalne do mierzonego prądu, z wartością 200 mV przy pełnym wychyleniu wybranego zakresu. Pozwala to podłączyć rejestrator albo oscyloskop i obserwować przebieg prądu w czasie, zamiast odczytywać pojedyncze wskazania. Przewód do tego wyjścia producent oferuje osobno.
Nie. KEW2010 mierzy wyłącznie prąd, stały i przemienny. Nie ma gniazd na przewody pomiarowe, więc nie sprawdzi napięcia, rezystancji ani ciągłości obwodu. Jest przyrządem jednofunkcyjnym, przeznaczonym do jednego zadania wykonywanego dokładniej niż w miernikach uniwersalnych.
Sama głowica ma 23 mm szerokości i 18 mm grubości, więc mieści się tam, gdzie korpus zwykłych cęgów nie wejdzie: między przewody w korytku, do wnętrza obudowy urządzenia albo za listwę zaciskową. Wyświetlacz zostaje wtedy poza ciasną przestrzenią i pozostaje czytelny, co przy pomiarach w szafach sterowniczych bywa rozstrzygające.
