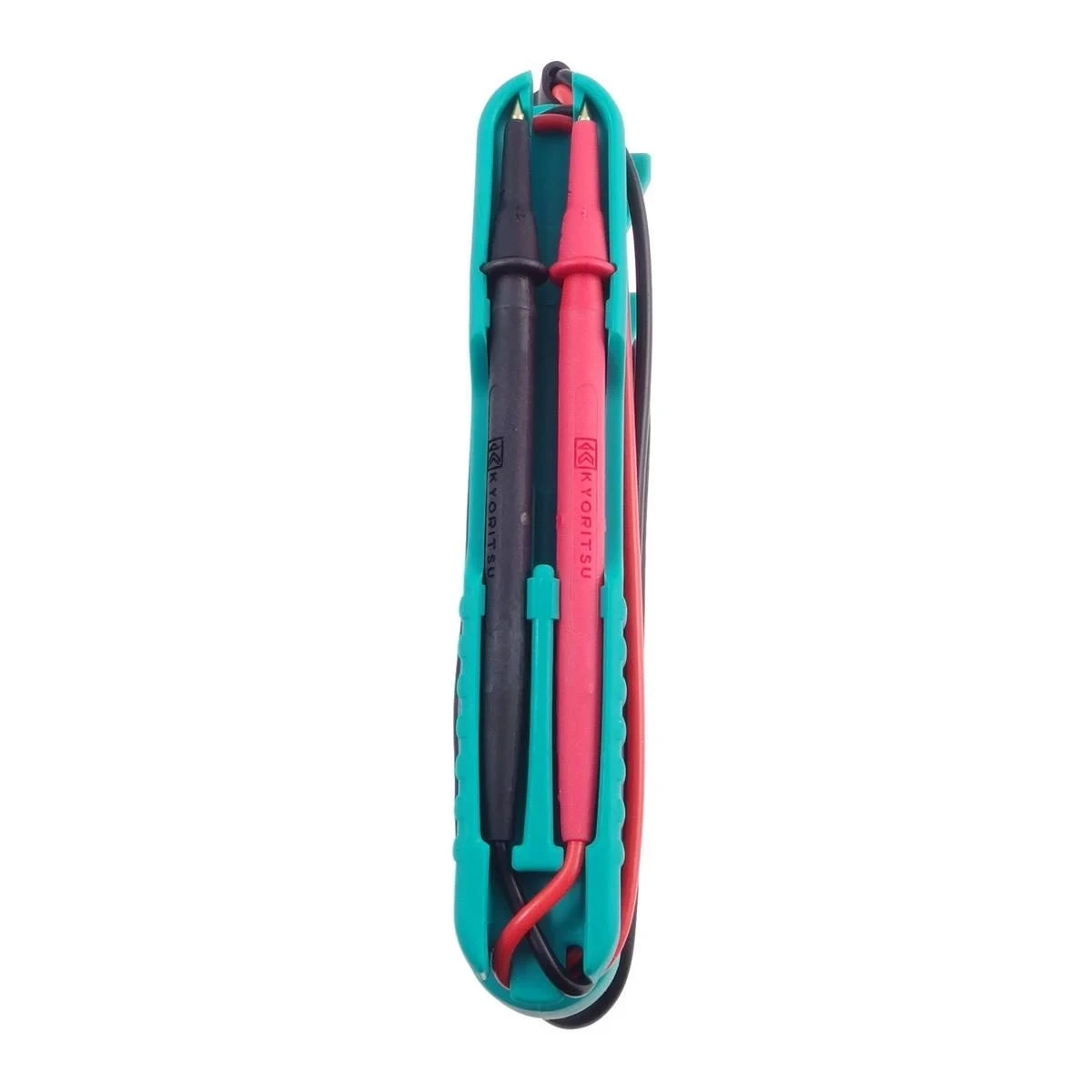

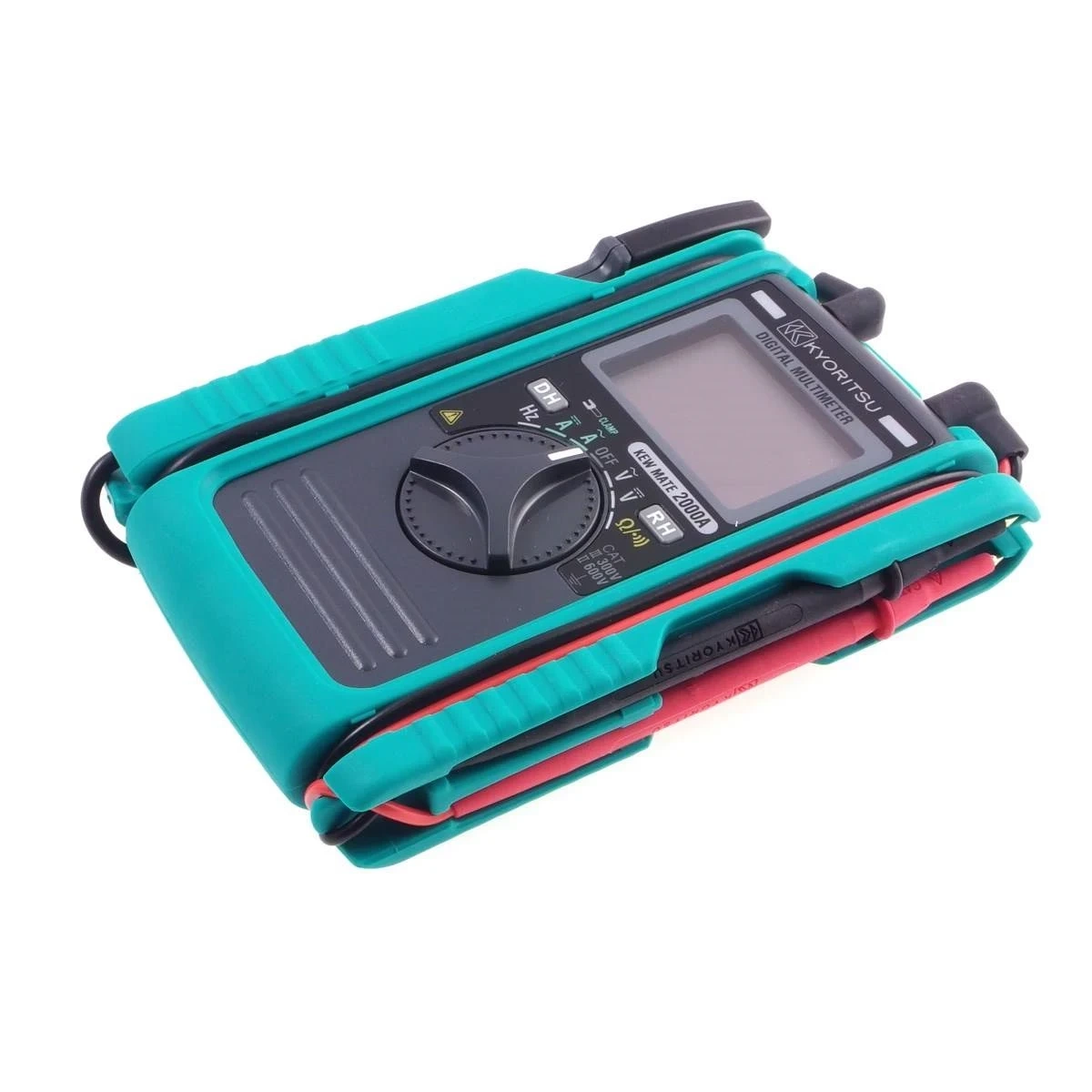

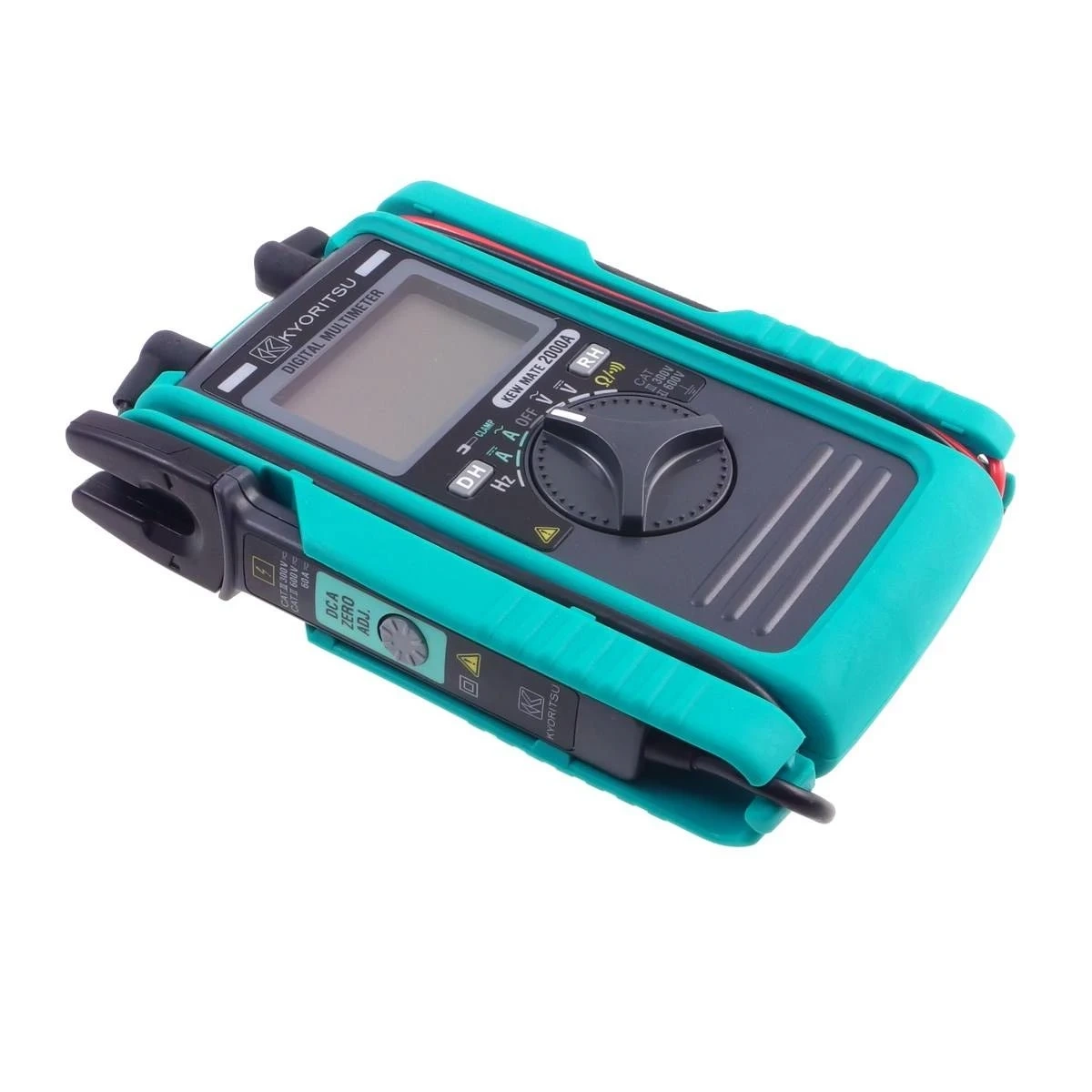

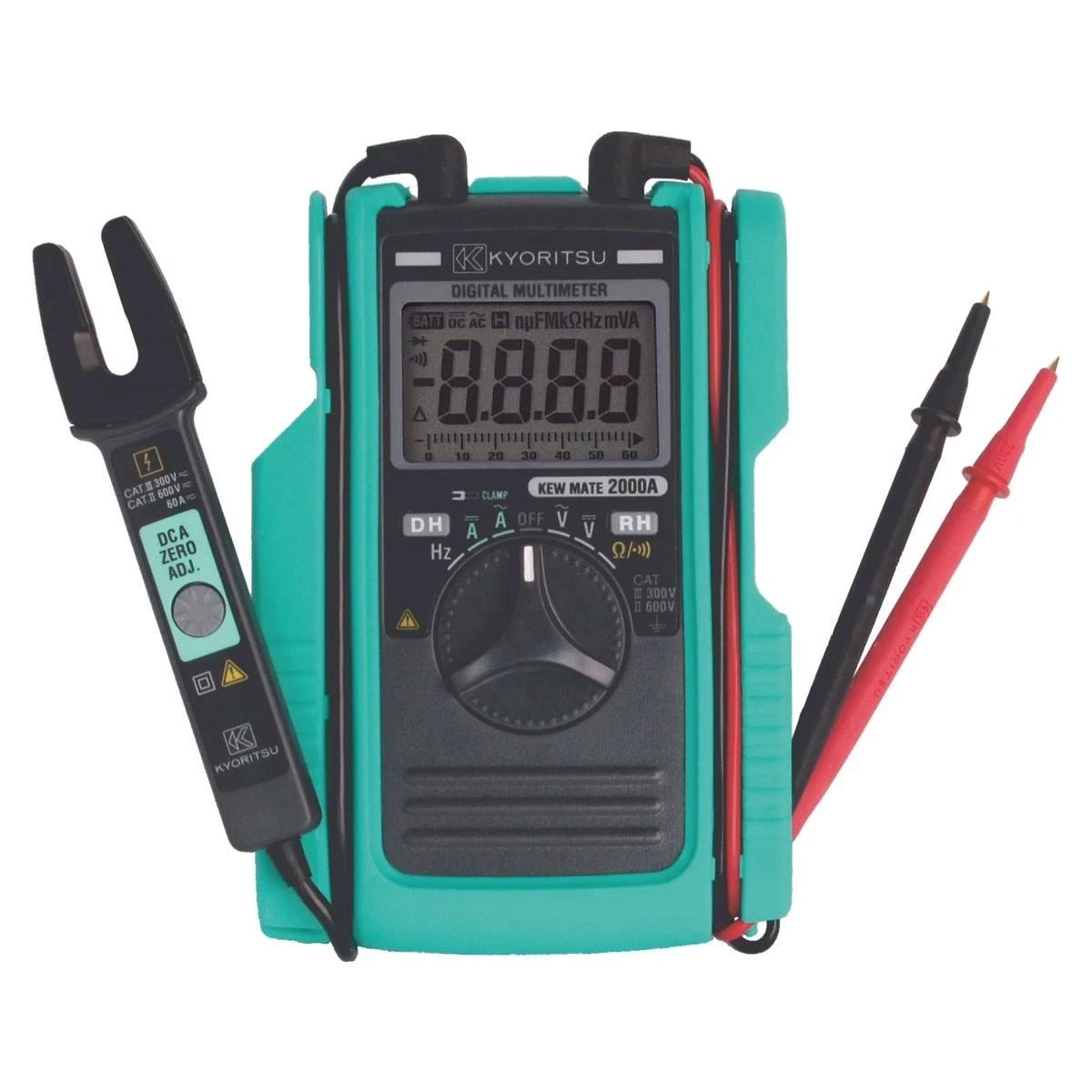

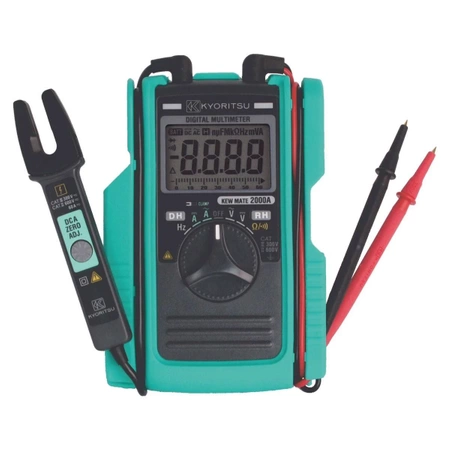

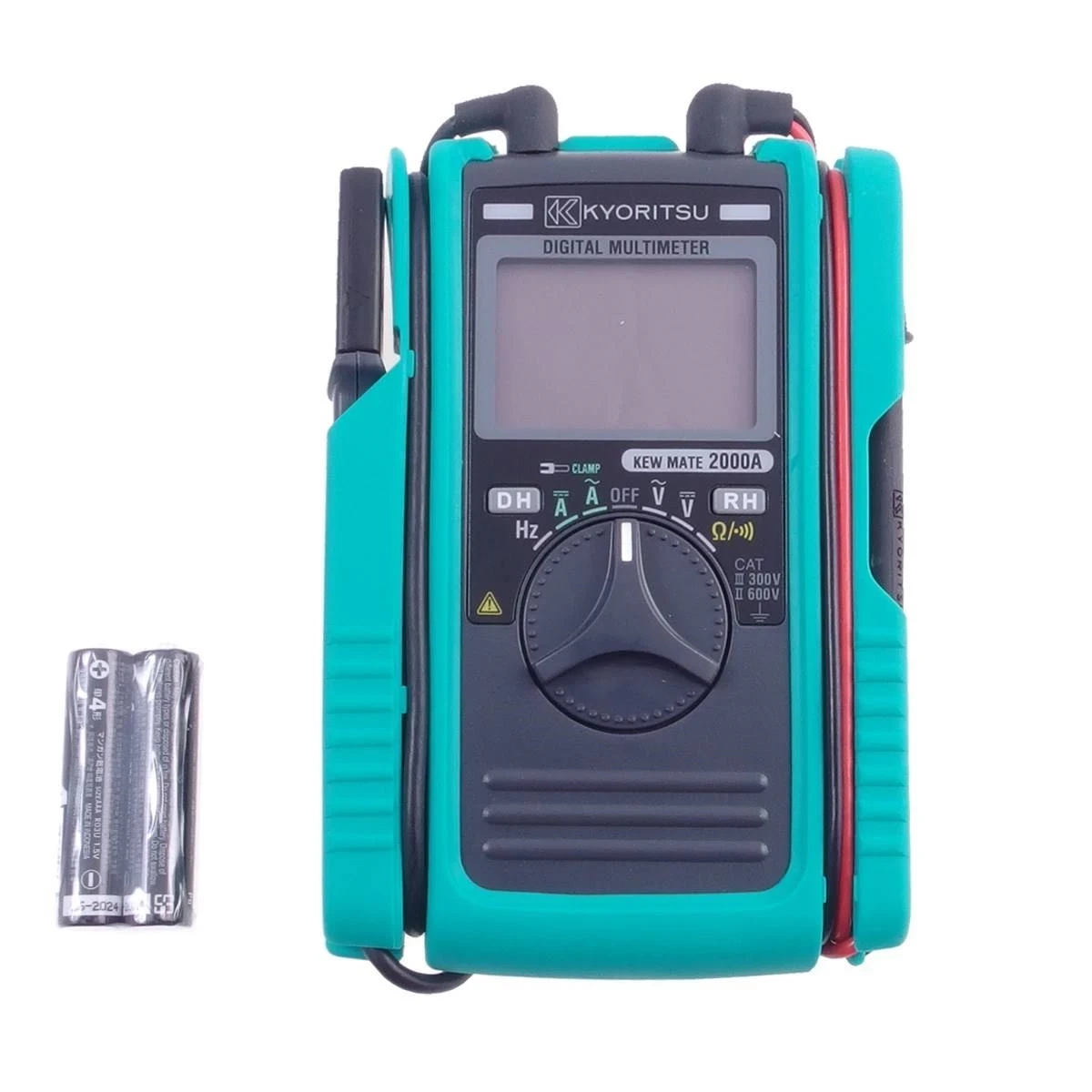

KEW MATE 2000A łączy w jednej obudowie multimetr i czujnik prądowy. Przewody pomiarowe oraz czujnik są trwale połączone z przyrządem, więc nie ma gniazd wejściowych, wtyków ani ryzyka wpięcia przewodu w niewłaściwe gniazdo. Czujnik ma otwartą szczelinę: przewód wsuwa się w nią bokiem, bez rozwierania szczęk i bez rozłączania obwodu.
Zakres prądowy sięga 60 A prądu stałego i przemiennego, napięciowy 600 V. Do tego pomiar rezystancji do 33,99 MΩ, brzęczyk ciągłości i pomiar częstotliwości. Kategoria CAT III 300 V oraz deklarowana dokładność ważna przez rok od wzorcowania stawiają ten przyrząd w klasie sprzętu profesjonalnego, a nie serwisowego akcesorium.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Klasyczne cęgi prądowe mają rdzeń zamknięty: szczęki po zaciśnięciu tworzą pierścień wokół przewodu i pracują jak przekładnik prądowy. Transformacja wymaga zmiennego strumienia magnetycznego, więc zamknięty rdzeń z zasady nie przenosi składowej stałej.

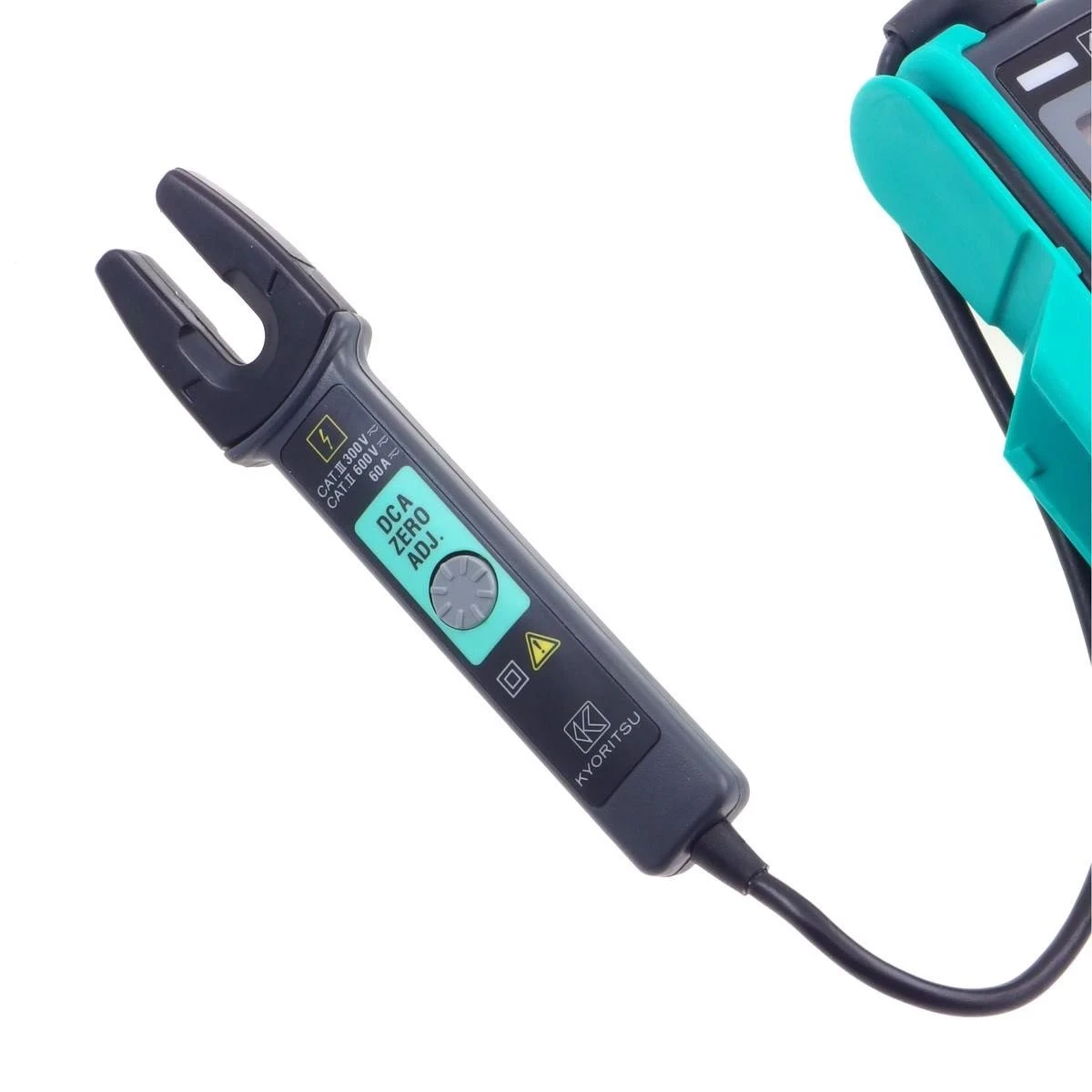

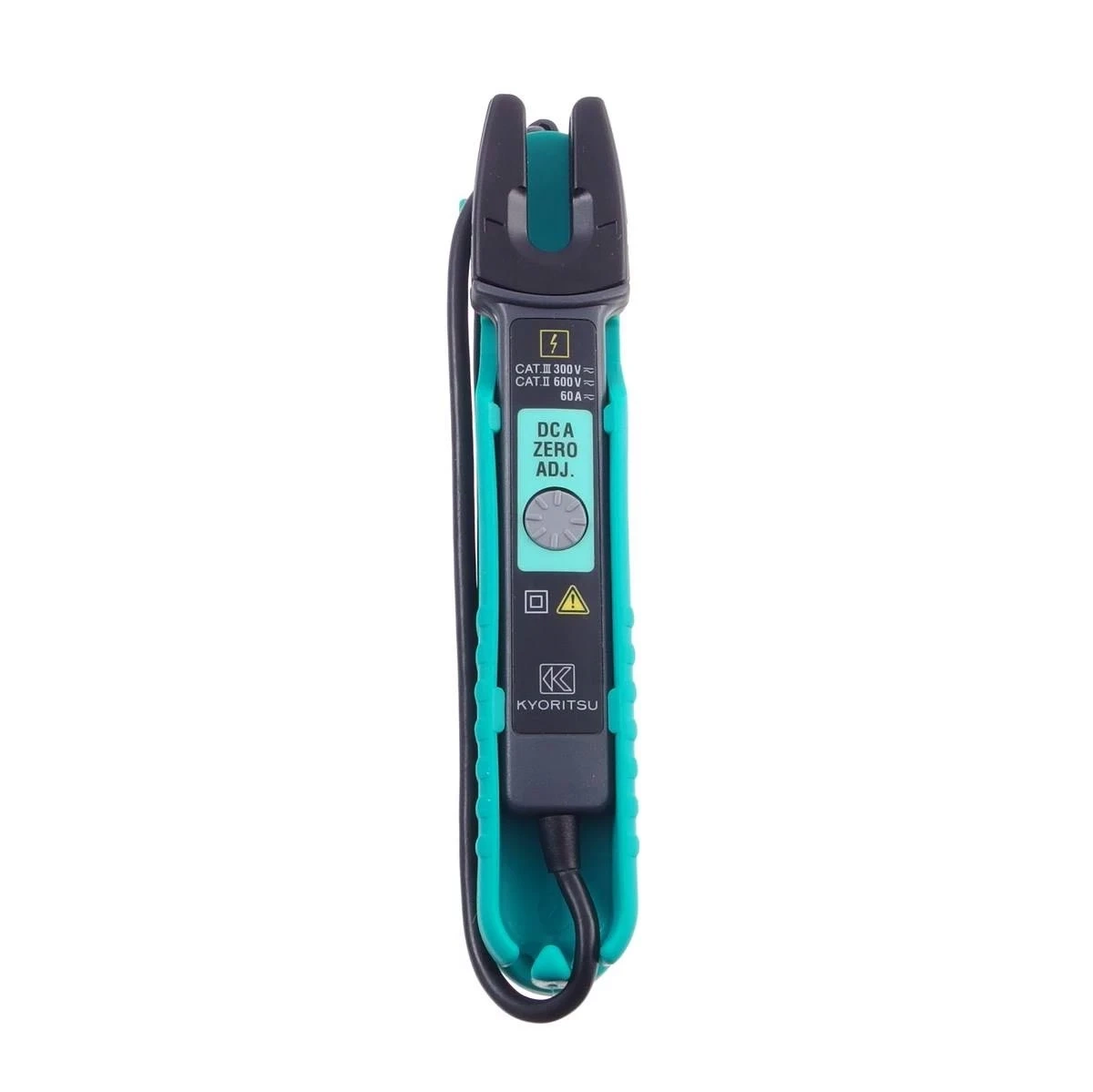

W KEW MATE 2000A rdzeń jest przerwany. Ramiona czujnika mają kształt widełek, a naprzeciw siebie stoją dwa bieguny rozdzielone otwartą szczeliną. Prąd płynący w przewodzie wytwarza w tej szczelinie pole magnetyczne, którego natężenie jest mierzone bezpośrednio. Ponieważ mierzone jest pole, a nie prąd wtórny uzwojenia, przyrząd czyta zarówno prąd przemienny, jak i stały.
Konstrukcja narzuca cztery praktyczne konsekwencje. Po pierwsze, przewód musi leżeć w osi strzałki naniesionej na czujniku; przesunięcie żyły ku brzegowi szczeliny daje błąd wskazania. Po drugie, przed pomiarem prądu stałego trzeba wyzerować wskazanie pokrętłem 0 ADJ, bo pole tła i przesunięcie zera czujnika sumują się z mierzonym sygnałem; przy prądzie przemiennym zerowanie jest zbędne. Po trzecie, szerokość szczeliny wyznacza twardą granicę 6 mm średnicy przewodu. Po czwarte, pomiar częstotliwości z czujnika wymaga prądu co najmniej 15 A, bo poniżej tej wartości sygnał jest zbyt słaby do wyzwolenia licznika.
Otwarta szczelina daje też przewagę, której zamknięte szczęki nie mają: nasunięcie cęgów na przewód nie wymaga rozwierania i zamykania, a same widełki są cienkie, więc wchodzą między ciasno ułożone żyły w listwie zaciskowej lub w korycie kablowym. Wskazanie prądu stałego ma znak: prąd płynący od góry obudowy ku dołowi daje wartość dodatnią, przeciwny kierunek ujemną.
Nie. Szczelina czujnika jest otwarta na stałe, więc przewód wsuwa się w nią bokiem. Mieści się żyła o średnicy do 6 mm, a pomiar wykonuje się bez rozłączania obwodu.
Służy do wyzerowania wskazania przed pomiarem prądu stałego. Pominięcie tej czynności lub nieprawidłowe wyzerowanie przekłada się wprost na błąd odczytu. Przy pomiarze prądu przemiennego zerowanie nie jest potrzebne.
2000A ma maksymalne wskazanie 3399, zakres 60 A i szczelinę 6 mm. 2012RA ma wskazanie 6039, zakresy 60 i 120 A, szczelinę 12 mm, detekcję wartości skutecznej rzeczywistej oraz pomiar pojemności i test diod. Do przebiegów odkształconych przez falowniki i zasilacze impulsowe właściwy jest 2012RA.
Tak, w granicach kategorii CAT III 300 V, która obejmuje rozdzielnice, wyłączniki nadprądowe i obwody instalacji budynkowej. Kategoria CAT II 600 V obejmuje urządzenia przyłączane do instalacji niskiego napięcia przewodem zasilającym. Napięcie między przewodami nie może osiągnąć 600 V, a między przewodem a ziemią 300 V.
