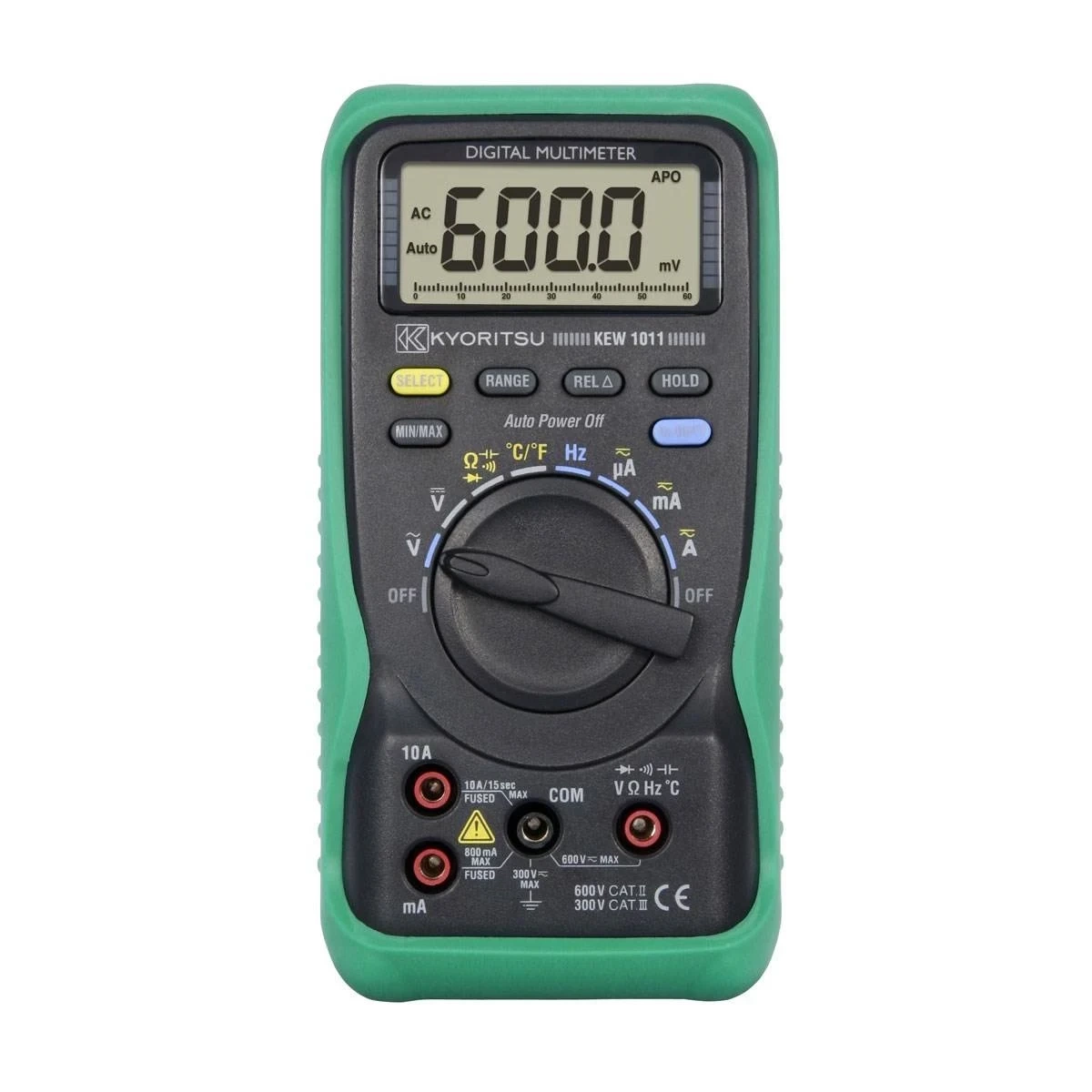

Miernik uniwersalny z pomiarem temperatury i wskaźnikiem analogowym
KEW1011 obejmuje komplet pomiarów elektrycznych i dokłada do nich pomiar temperatury sondą termoparową typu K, dołączoną do zestawu. Odczyt ma rozdzielczość 6040 wskazań, a pod nim pracuje bargraf analogowy, który uwidacznia zmiany zbyt szybkie dla cyfr, na przykład przerywający styk albo ruch potencjometru przy regulacji. Dokładność na napięciu stałym wynosi 0,5% + 2 cyfry, a zakres 600 mV ma podwyższoną impedancję wejściową 100 MΩ.
Zakres pomiarowy jest szeroki jak na miernik tej klasy: napięcie do 600 V, prąd od 600 µA do 10 A, rezystancja do 60 MΩ, pojemność do 4000 µF oraz częstotliwość do 10 MHz z pomiarem wypełnienia impulsu. Do tego dochodzi rejestracja wartości największej i najmniejszej oraz pomiar względny. Konstrukcja spełnia wymagania norm IEC 61010-1 i 61010-2-033 w kategoriach CAT III 300 V oraz CAT II 600 V, a producent zaleca roczny odstęp między wzorcowaniami.
Zastosowania
- pomiary napięcia i prądu w instalacjach niskiego napięcia oraz przy urządzeniach zasilanych z gniazd
- pomiar temperatury sondą typu K w serwisie urządzeń grzewczych, chłodniczych i napędów
- obserwacja wartości skrajnych podczas dłuższego pomiaru dzięki funkcji MIN/MAX
- wykrywanie przerywających styków i niepewnych połączeń wskaźnikiem analogowym
- pomiar prądu obciążenia do 10 A oraz prądów sterowania w zakresach mikroamperowych
- pomiar sygnałów milowoltowych z przetworników, z ograniczonym obciążeniem badanego obwodu
- pomiar częstotliwości sygnałów cyfrowych i taktujących, sięgający 10 MHz
- pomiar wypełnienia impulsu w układach sterowania i regulacji
- sprawdzanie kondensatorów o pojemności do 4000 µF
- sprawdzanie ciągłości połączeń, rezystancji i diod
Specyfikacja techniczna
Napięcie
- zakresy DCV: 600,0 mV, 6,000 V, 60,00 V, 600,0 V i 600 V, pięć zakresów dobieranych automatycznie
- dokładność DCV: 0,5% + 2 cyfry na czterech niższych zakresach i 0,8% + 3 cyfry na najwyższym
- impedancja wejściowa: 10 MΩ, a na zakresie 600 mV około 100 MΩ
- zakresy ACV: 6,000 V, 60,00 V, 600,0 V i 600 V
- dokładność ACV przy 50/60 Hz: 1,0% + 3 cyfry na trzech niższych zakresach i 1,5% + 3 cyfry na najwyższym
- zakres pracy funkcji ACV: 40 do 400 Hz, z dokładnością obniżoną poza pasmem 50/60 Hz
- najniższe wskazanie specyfikowane na zakresie ACV 6 V: 0,1 V
Prąd
- zakresy: 600,0 µA, 6000 µA, 60,00 mA, 600,0 mA, 6,000 A i 10,00 A
- dokładność DCA: 1,2% + 3 cyfry na zakresach mikroamperowych i miliamperowych oraz 2,0% + 5 cyfr na amperowych
- dokładność ACA przy 50/60 Hz: 1,5% + 4 cyfry na zakresach mikroamperowych i miliamperowych oraz 2,2% + 5 cyfr na amperowych
- osobne gniazda dla zakresów mikroamperowych i miliamperowych oraz dla zakresu 10 A
- dopuszczalny czas pomiaru na zakresie 10 A: 15 s, z przerwą co najmniej 15 minut między pomiarami
Rezystancja, dioda, ciągłość i pojemność
- zakresy rezystancji: 600 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ i 60 MΩ
- dokładność rezystancji: 1,0% + 2 cyfry do zakresu 6 MΩ i 2,0% + 3 cyfry na zakresie 60 MΩ
- test ciągłości: zakres 0 do 600 Ω, brzęczyk załącza się poniżej 100 Ω, napięcie rozwarcia ok. 0,5 V
- test diod: napięcie rozwarcia ok. 2,8 V, prąd testowy ok. 0,4 mA
- zakresy pojemności: 40 nF, 400 nF, 4 µF, 40 µF, 400 µF i 4000 µF
- dokładność pomiaru pojemności: 3,0% + 10 cyfr
- czas ustalania wskazania pojemności: ok. 2 s poniżej 4 µF, ok. 7 s poniżej 40 µF i ok. 15 s przy 100 µF
Temperatura
- zakres pomiarowy miernika: -50 do 700°C, czujnik typu K
- zakres sondy dołączonej do zestawu: -50 do 300°C, z dokładnością gwarantowaną od 20°C
- dokładność miernika: ±3°C + 2 cyfry w przedziale 0 do 150°C oraz ±2% + 2 cyfry powyżej 150°C, bez uwzględnienia błędu sondy
- rozdzielczość odczytu: 1°C
- przełączanie jednostki między °C i °F
Częstotliwość i wypełnienie
- zakres pomiaru: 1 Hz do 10 MHz, siedem zakresów dobieranych automatycznie
- dokładność: 0,1% + 5 cyfr
- czułość: przebieg sinusoidalny o wartości skutecznej 0,6 V dla częstotliwości poniżej 10 kHz
- pomiar częstotliwości dostępny także podczas pomiaru napięcia i prądu przemiennego, przy sygnale co najmniej 1,5 V
- pomiar wypełnienia: 0,1 do 99,9%, dokładność 2,0% + 2 cyfry do 10 kHz
Funkcje pomocnicze
- dobór zakresu automatyczny lub ręczny, z przełączaniem w górę powyżej wskazania 6040 i w dół poniżej 560
- MIN/MAX: zatrzymanie wartości największej albo najmniejszej z serii pomiarów
- REL: zapamiętanie wartości odniesienia i wyświetlanie różnicy, dostępne przy pomiarze napięcia, prądu, rezystancji, pojemności i temperatury
- HOLD: zatrzymanie wskazania, dostępne we wszystkich funkcjach
- automatyczne wyłączanie po ok. 15 minutach, z możliwością wyłączenia tej funkcji przy starcie miernika
Wyświetlacz i zasilanie
- wyświetlacz LCD 6040 wskazań, z bargrafem analogowym
- maksymalne wskazania: 6000 dla napięcia, prądu i rezystancji, 9999 dla częstotliwości i 4000 dla pojemności
- bargraf niedostępny w funkcjach testu diod, pojemności, częstotliwości, temperatury oraz w trybie MIN/MAX
- tempo pomiaru: ok. 400 ms, czyli 2,5 odczytu na sekundę
- przetwarzanie sygnału metodą delta-sigma
- sygnalizacja przekroczenia zakresu komunikatem OL
- zasilanie: 2 baterie AA (R6P) 1,5 V
Dane ogólne
- kategorie pomiarowe: CAT III 300 V oraz CAT II 600 V, stopień zanieczyszczenia 2
- zabezpieczenie przeciążeniowe wejścia napięciowego: 720 V przez 10 s
- zabezpieczenie funkcji rezystancji, pojemności, częstotliwości i temperatury: 600 V przez 10 s
- zabezpieczenie wejść prądowych: bezpiecznik 600 V / 0,8 A dla gniazda µA i mA oraz 600 V / 10 A dla gniazda 10 A, oba szybkie, o wymiarach 6,3 × 32 mm
- rezystancja izolacji między obwodem a obudową: powyżej 100 MΩ przy 1000 V
- wytrzymałość izolacji: powyżej 3470 V przez 5 s
- temperatura pracy: 0 do 40°C, wilgotność poniżej 80%
- wysokość pracy: do 2000 m n.p.m., przyrząd przeznaczony do pracy w pomieszczeniach
- wymiary z kaburą: 161 × 82 × 50 mm, masa z bateriami i kaburą ok. 280 g
- zgodność: IEC 61010-1, 61010-2-033, 61010-031, 61326-1 i 61326-2-2, dyrektywa RoHS
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
W zestawie
- multimetr Kyoritsu KEW1011
- przewody pomiarow
- sonda temperatury - termopara K
- baterie
- instrukcja obsługi
Zakres temperatury: miernik i sonda to dwa różne ograniczenia
Przy pomiarze temperatury termoparą wynik zależy od dwóch elementów, z których każdy ma własny zakres pracy. Miernik przetwarza napięcie termopary i w przypadku KEW1011 obsługuje przedział od -50 do 700°C. Sonda dołączona do zestawu, model 8216, ma jednak zakres węższy: od -50 do 300°C, przy czym producent gwarantuje dokładność dopiero od 20°C w górę.
W praktyce oznacza to, że fabryczny zestaw obsługuje typowe pomiary serwisowe — temperaturę obudowy silnika, radiatora, przewodu, powietrza na wlocie i wylocie wymiennika — natomiast do pomiarów wyższych potrzebna jest termopara typu K przewidziana na taki zakres. Sam miernik jest na to przygotowany i po podłączeniu innej sondy pokaże wartości aż do 700°C.
Warto też rozdzielić składniki niepewności. Producent podaje dokładność ±3°C plus 2 cyfry w przedziale 0 do 150°C oraz ±2% plus 2 cyfry powyżej, ale za każdym razem z zastrzeżeniem, że do tej wartości dochodzi błąd samej sondy. Nie jest to zapis kurtuazyjny: przy termoparach klasy użytkowej błąd czujnika bywa większy od błędu przyrządu, więc porównywanie wyników z dwóch różnych sond bez uwzględnienia tej różnicy prowadzi do fałszywych wniosków.
Najczęstsze pytania o Kyoritsu KEW1011
Czy KEW1011 mierzy wartość skuteczną metodą True RMS?
Nie. Przetwornik wyznacza wartość średnią wyskalowaną w wartości skutecznej, co daje poprawny wynik dla przebiegu sinusoidalnego. Przy przebiegach zniekształconych, na przykład na wyjściu falownika, ściemniacza czy zasilacza impulsowego, wskazanie będzie obarczone błędem. Do takich pomiarów potrzebny jest miernik z pomiarem True RMS.
Co daje impedancja 100 MΩ na zakresie 600 mV?
Pozostałe zakresy napięciowe mają typową impedancję 10 MΩ, a najniższy dziesięciokrotnie wyższą. Im wyższa impedancja, tym mniejszy prąd miernik pobiera z badanego obwodu i tym mniej zmienia panujące w nim warunki. Przy pomiarach sygnałów milowoltowych, na przykład z przetworników i czujników o dużej rezystancji wewnętrznej, właśnie to obciążenie bywa źródłem zaniżonego wyniku.
Dlaczego bargraf czasem znika?
Wskaźnik analogowy jest dostępny przy pomiarze napięcia, prądu i rezystancji, natomiast producent wyłącza go w funkcjach testu diod, pojemności, częstotliwości i temperatury oraz w trybie MIN/MAX. W tych funkcjach pomiar trwa dłużej albo wynik nie zmienia się płynnie, więc słupek nie niósłby użytecznej informacji. Nie jest to usterka.
Jak długo można mierzyć prąd na zakresie 10 A?
Maksymalnie 15 sekund, a przerwa między kolejnymi pomiarami powinna wynosić co najmniej 15 minut. Producent wskazuje wprost, że dłuższy pomiar albo zbyt krótka przerwa prowadzą do błędu wskazania i mogą uszkodzić przyrząd. Do dłuższej obserwacji prądu obciążenia właściwszy jest miernik cęgowy, który nie przepuszcza mierzonego prądu przez wnętrze przyrządu.
Czym KEW1011 różni się od modelu podstawowego serii?
Model podstawowy ma rozdzielczość 3999 wskazań bez bargrafu, nie mierzy temperatury i nie ma rejestracji wartości skrajnych. Węższe są też zakresy: rezystancja do 40 MΩ zamiast 60 MΩ, pojemność do 100 µF zamiast 4000 µF. KEW1011 ma również wyższe napięcie rozwarcia przy teście diod, dzięki czemu sprawdzi także złącza o wyższym spadku napięcia w kierunku przewodzenia.
Co oznaczają dwie kategorie pomiarowe podane dla tego miernika?
Producent podaje CAT III 300 V oraz CAT II 600 V, ponieważ dopuszczalne napięcie zależy od miejsca pomiaru. Kategoria CAT III obejmuje instalację stałą, w tym rozdzielnice i przewody od rozdzielnicy do gniazda, i tam granicą jest 300 V względem ziemi. Kategoria CAT II dotyczy urządzeń zasilanych z gniazda, gdzie energia przepięć jest mniejsza, i tam dopuszczalne jest 600 V. Przy pomiarach w kategorii CAT III producent wymaga nałożenia nasadek izolacyjnych na końcówki sond.
