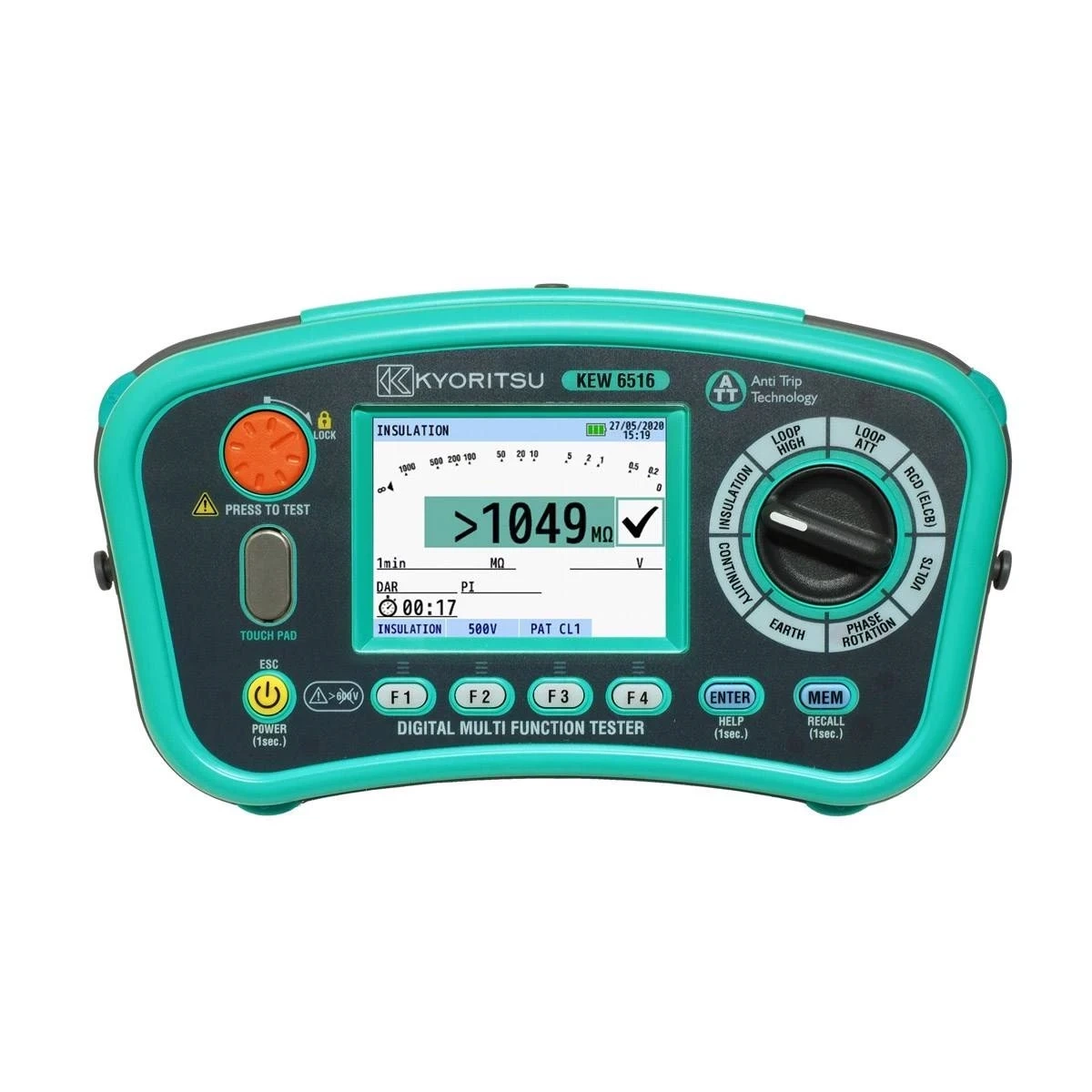

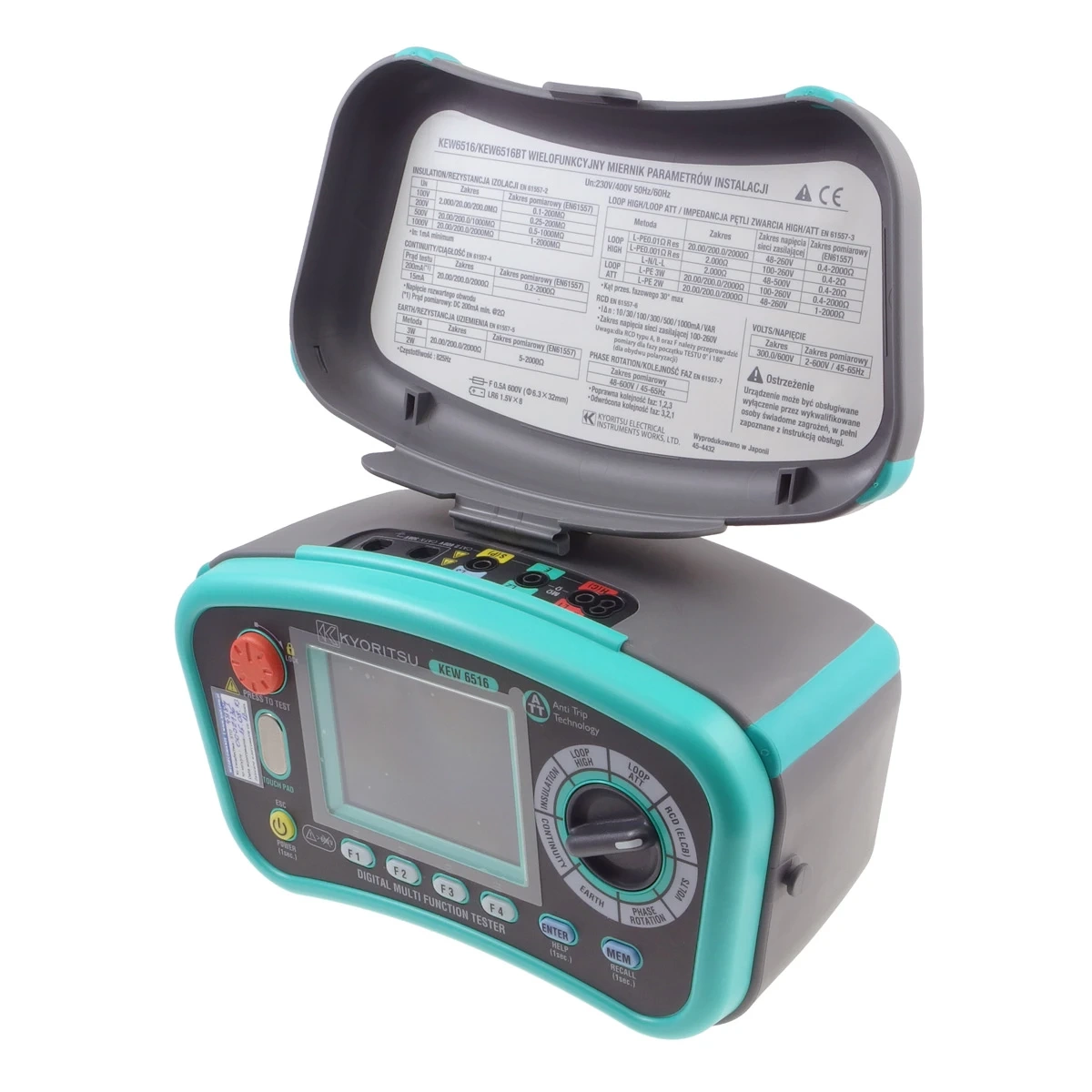

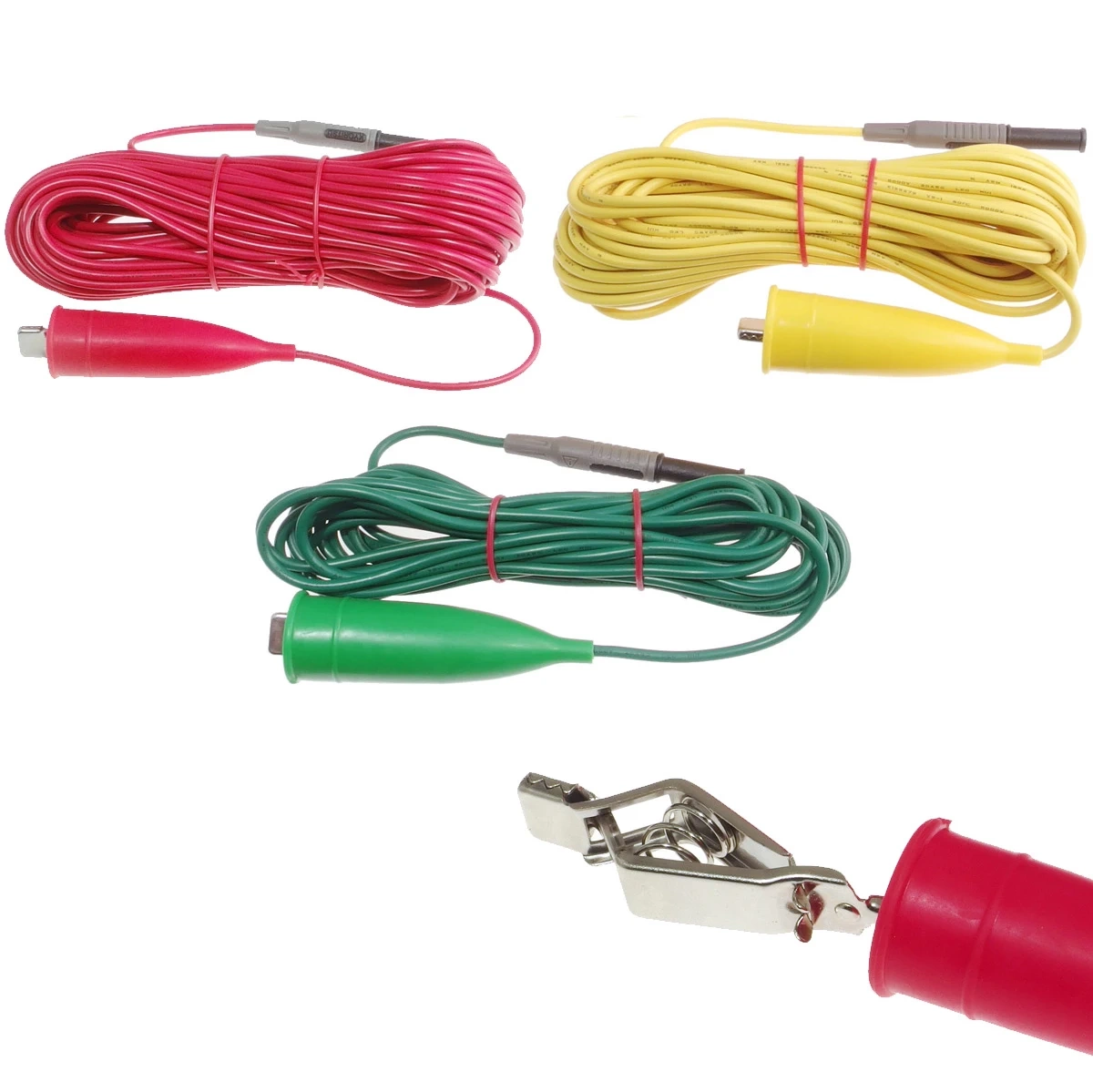

KEW6516 wykonuje komplet pomiarów wymaganych przy odbiorze i okresowej kontroli instalacji: rezystancję izolacji napięciem do 1000 V, ciągłość połączeń ochronnych prądem 200 mA, impedancję pętli zwarcia, rezystancję uziemienia metodą dwu- i trójprzewodową, badanie wyłączników różnicowoprądowych oraz kolejność faz. Odpowiada normie EN 61557 w częściach od 1 do 7 oraz 10.

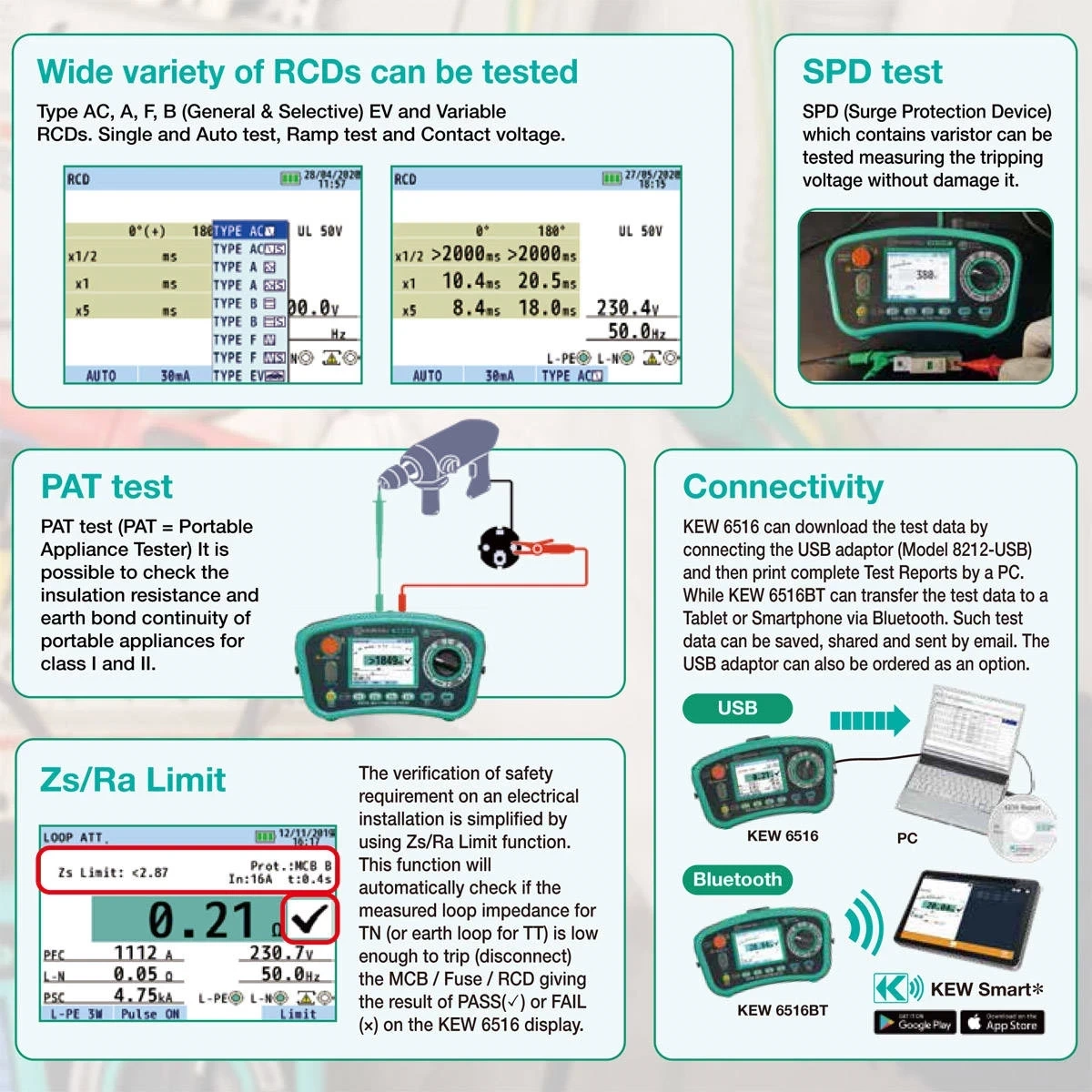

Trzy rozwiązania odróżniają go od prostszych testerów. Technologia ATT pozwala zmierzyć impedancję pętli L-PE bez wyzwolenia wyłącznika różnicowoprądowego, także w układach bez przewodu neutralnego. Funkcja Zs Limit porównuje wynik z wartością wymaganą przez normę i wyświetla ocenę w postaci wyniku pozytywnego albo negatywnego. Badanie RCD obejmuje typy AC, A, F, B oraz EV z prądem 6 mA, przewidziany dla instalacji ładowania pojazdów. Wyniki widać na kolorowym wyświetlaczu 3,5 cala, który podpowiada również sposób podłączenia przewodów dla wybranej funkcji.
Klasyczny pomiar impedancji pętli zwarcia polega na chwilowym obciążeniu obwodu prądem rzędu kilku amperów i obliczeniu impedancji ze spadku napięcia. W obwodzie chronionym wyłącznikiem różnicowoprądowym prąd ten płynie jednak przez przewód ochronny, czyli dokładnie tak, jak wygląda upływ — i różnicówka wyłącza zasilanie. Przy pomiarach w czynnym budynku oznacza to przerwę w zasilaniu, wędrówkę do rozdzielnicy i ponowne załączenie, przy każdym obwodzie z osobna.
Technologia ATT obchodzi to, prowadząc pomiar prądem 15 mA lub mniejszym między przewodem fazowym a ochronnym. Wartość ta leży poniżej progu zadziałania wyłączników o prądzie znamionowym 30 mA i wyższym, więc różnicówka pozostaje załączona, a elektryk nie musi jej bocznikować ani biegać do rozdzielnicy przy każdym obwodzie. KEW6516 stosuje ATT w dwóch wariantach: trójprzewodowym, dającym najlepszą dokładność, oraz dwuprzewodowym, przydatnym tam, gdzie nie ma przewodu neutralnego, na przykład przy zasilaniu silników trójfazowych. W obwodzie bez RCD przyrząd przełącza się w tryb wysokoprądowy z prądem 25 A, uzyskując rozdzielczość 0,001 Ω.
Tak. Producent dołącza je do standardowego wyposażenia, w odróżnieniu od pozostałych przyrządów tej marki, gdzie świadectwo zamawia się osobno. Dokładność obowiązuje przez rok od wzorcowania, więc kolejne świadectwo będzie potrzebne po tym okresie.
Typy AC, A, F i B, każdy w wersji ogólnej i selektywnej, a także wyłączniki typu EV badane prądem 6 mA oraz wyłączniki o nastawianym prądzie. Obsługa typu B i typu EV jest istotna przy instalacjach z falownikami i ładowarkami pojazdów, gdzie prąd upływu może mieć składową stałą, której prostsze testery nie wykryją.

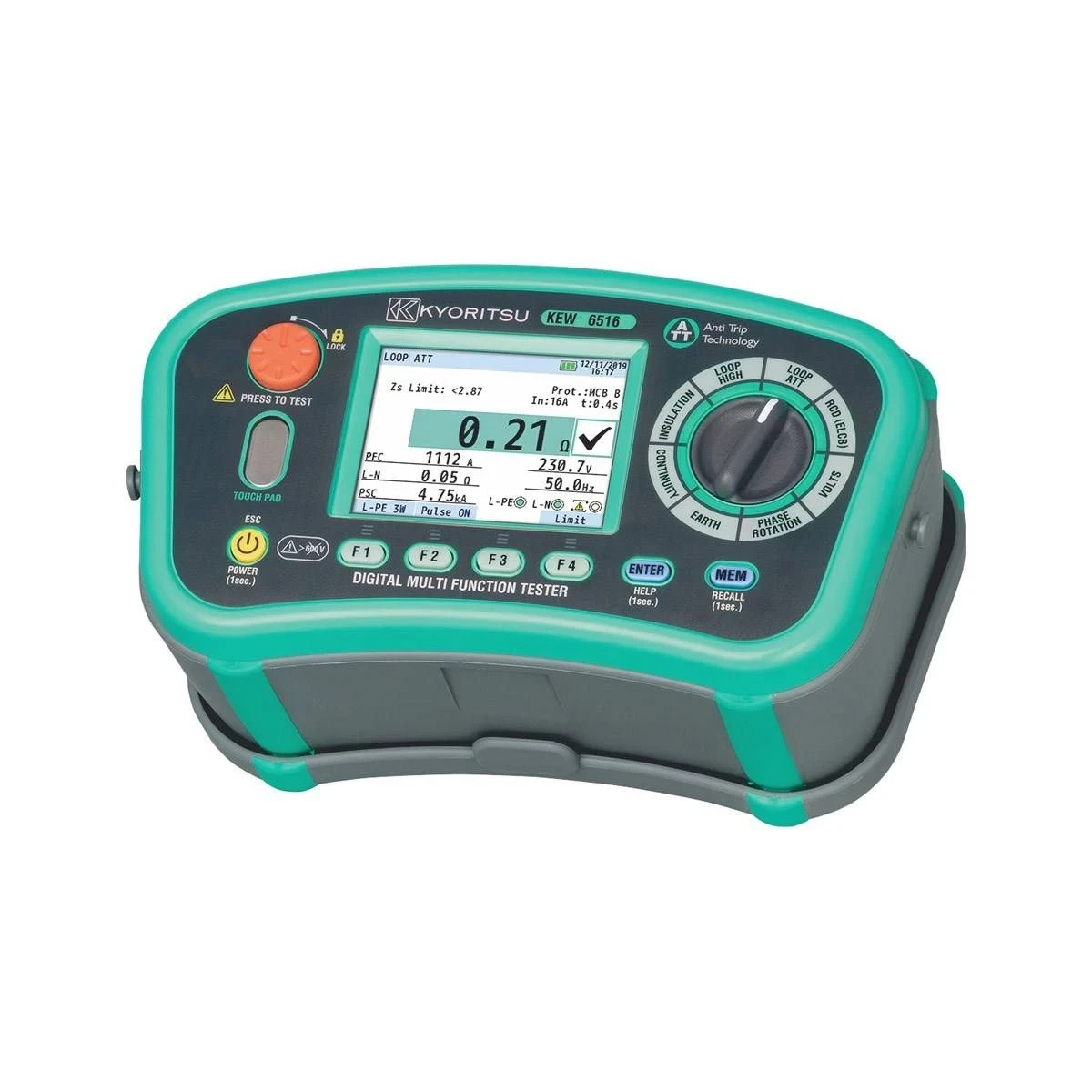

Przyrząd porównuje zmierzoną impedancję pętli z wartością graniczną wymaganą dla zastosowanego zabezpieczenia i od razu pokazuje, czy warunek samoczynnego wyłączenia jest spełniony. Zamiast odczytywać wynik i szukać wartości w tablicach, elektryk widzi na ekranie ocenę pozytywną albo negatywną. Funkcja działa dla układów TN oraz dla pętli uziemienia w układach TT.
Funkcja SPD pozwala sprawdzić ogranicznik przepięć zawierający warystor przez pomiar napięcia zadziałania, bez jego uszkodzenia. Funkcja PAT obejmuje badanie urządzeń przenośnych klasy I i II w zakresie rezystancji izolacji oraz ciągłości przewodu ochronnego. Obie rozszerzają zakres zastosowań poza same pomiary instalacji stałej.

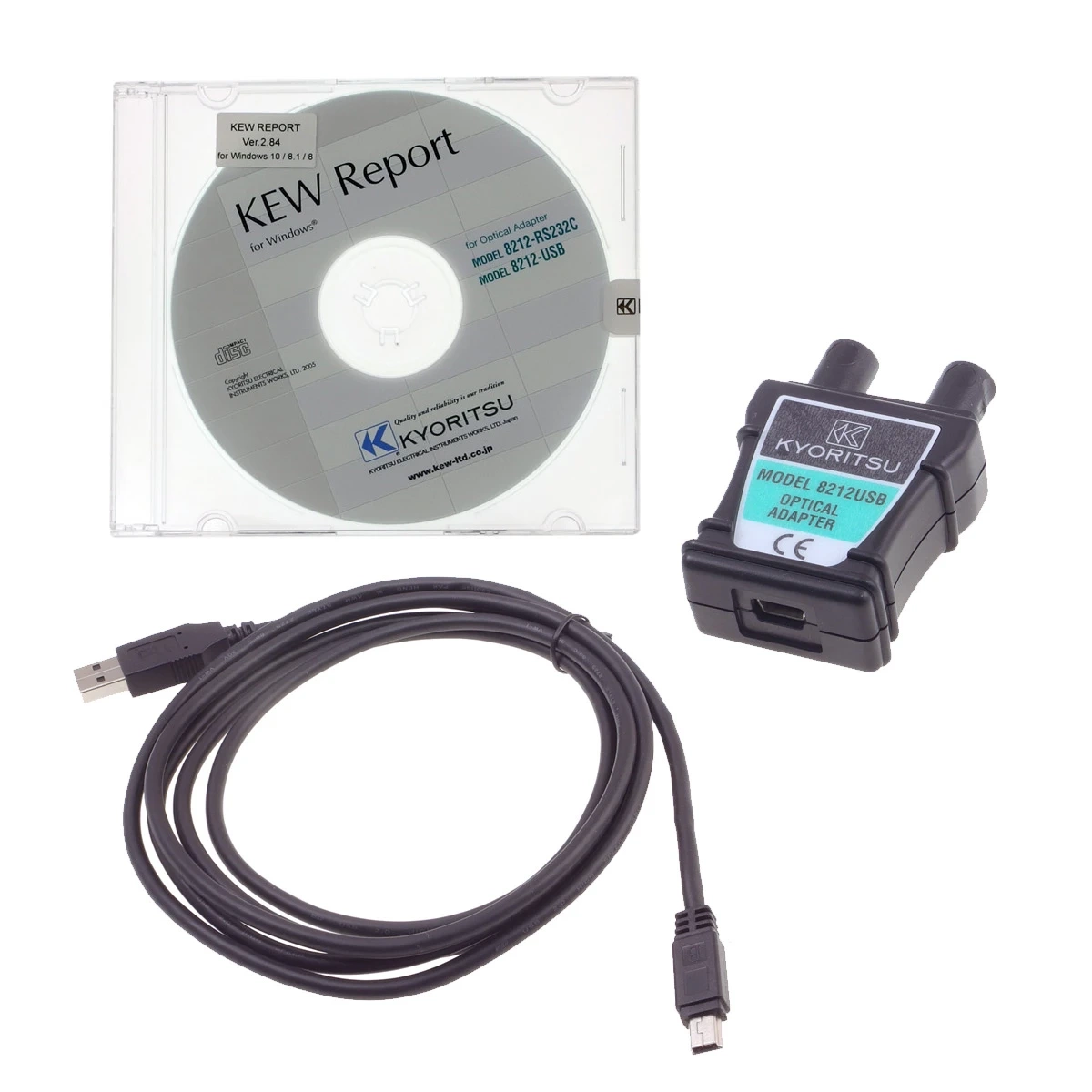

Tak. Przyrząd zapisuje wyniki w pamięci wewnętrznej, a przeniesienie ich do komputera odbywa się przez złącze optyczne i dołączony adapter USB. Oddzielenie optyczne zapewnia separację galwaniczną, co przy przyrządzie wytwarzającym napięcie probiercze 1000 V ma znaczenie dla bezpieczeństwa komputera. Producent udostępnia bezpłatną aplikację tworzącą gotowe protokoły z badań. Ten model nie ma transmisji Bluetooth — obsługuje ją osobna wersja oznaczona KEW6516BT.
