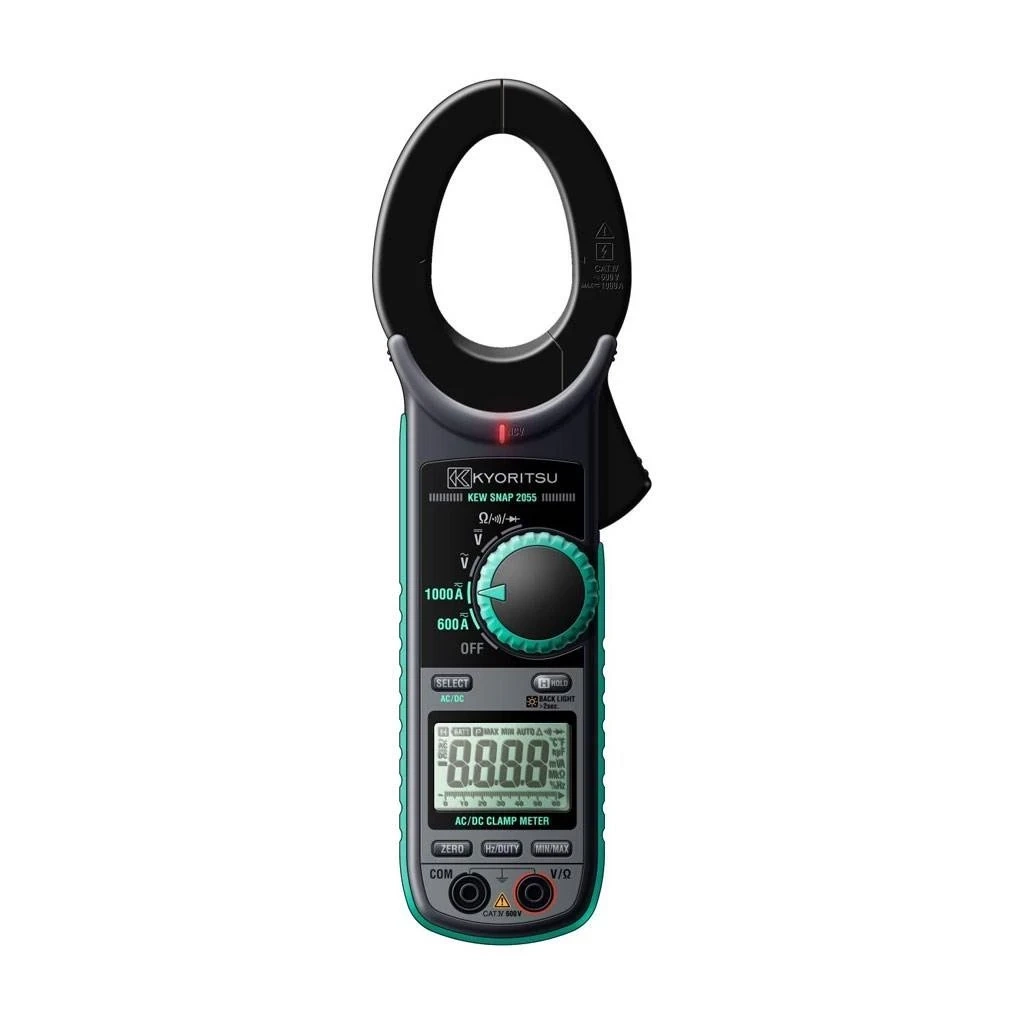

KEW2055 mierzy prąd przemienny i stały do 1000 A, obejmując przewody o średnicy do 40 mm. To największe rozwarcie wśród cęgów Kyoritsu w naszej ofercie, obejmujące kable zasilające dużych przekrojów i szyny w rozdzielnicach, gdzie mniejsze szczęki po prostu się nie domykają.
Kategoria pomiarowa CAT IV 600 V pozwala pracować aż po złącze instalacji budynku, izolację producent bada napięciem 6720 V, a przyrząd jest dopuszczony do pracy na zewnątrz. Nad wyświetlaczem znajduje się czerwona dioda sygnalizująca obecność napięcia wykrytego czujnikiem w szczękach, działająca we wszystkich funkcjach. Odczyt ma rozdzielczość 6039 wskazań, bargraf i podświetlenie. Poza prądem przyrząd obsługuje napięcie do 600 V, rezystancję do 60 MΩ, częstotliwość, wypełnienie impulsu oraz test diod i ciągłości. Producent zaleca roczny odstęp między wzorcowaniami.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Zakres prądowy przyciąga uwagę pierwszy, ale w praktyce częściej blokuje pomiar rozwarcie szczęk. Cęgi na 1000 A są bezużyteczne, jeśli nie domkną się na kablu, którym ten prąd płynie. Przewód miedziany o przekroju 240 mm² ma średnicę zewnętrzną rzędu 30 mm, a przy większych przekrojach i przy szynach zbiorczych rośnie ona dalej — i wtedy typowe rozwarcie 33 mm okazuje się za małe.
KEW2055 obejmuje przewody do 40 mm, czyli najwięcej spośród cęgów Kyoritsu w naszej ofercie. Warunkiem poprawnego pomiaru pozostaje całkowite zamknięcie szczęk, bo nawet niewielka szczelina zaburza obwód magnetyczny i zaniża wskazanie, oraz umieszczenie przewodu pośrodku otworu. Przy doborze cęgów warto więc zacząć od średnicy przewodów, z którymi faktycznie się pracuje, a dopiero potem porównywać zakresy prądowe.
Nie. Przyrząd wyznacza wartość średnią wyskalowaną w wartości skutecznej, co daje poprawny wynik dla przebiegu sinusoidalnego. Przy przebiegach zniekształconych, na przykład na wyjściu falownika, wskazanie będzie obarczone błędem. Jeśli pomiar True RMS jest potrzebny, właściwszy jest model pokrewny z tej serii, o zakresie 600 A i szczękach 33 mm.
Czujnik umieszczony w szczękach wykrywa pole elektryczne, a czerwona dioda zapala się przy napięciu powyżej 100 V, we wszystkich położeniach przełącznika poza wyłączonym. Producent zaznacza, że czujnik reaguje tylko z jednej strony szczęk, nie wykryje przewodów ułożonych w ścianie, a brak zapalenia diody nigdy nie może być traktowany jako potwierdzenie braku napięcia. Przed pomiarem należy sprawdzić działanie diody na znanym źródle.
Pomiar częstotliwości z poziomu funkcji prądowej wymaga co najmniej 60 A na zakresie 600 A oraz 350 A na zakresie 1000 A. Przy pomiarze z poziomu napięcia przemiennego potrzebne jest co najmniej 40 V. Poniżej tych wartości wskazanie częstotliwości nie jest wiarygodne, dlatego producent zaleca najpierw zmierzyć wielkość podstawową, a dopiero potem przełączyć się na odczyt częstotliwości.
Nie. KEW2055 obsługuje prąd, napięcie, rezystancję, ciągłość, test diod, częstotliwość i wypełnienie impulsu. Pomiaru pojemności ani temperatury nie ma, w odróżnieniu od modelu pokrewnego o zakresie 600 A, który dokłada obie te funkcje oraz uchwycenie prądu rozruchowego.
