Cęgi prądowe 1000 A do pracy jedną ręką, ze szczękami dopuszczonymi do przewodów nieizolowanych

KEW2007R mierzy prąd przemienny do 1000 A metodą True RMS, z rozdzielczością 0,1 A i automatycznym doborem zakresu. Szczęki obejmują przewody o średnicy do 33 mm, a przyrząd waży 220 g, więc daje się obsługiwać jedną ręką także w ciasnej rozdzielnicy.

Szczęki mają wykonanie dopuszczające obejmowanie przewodów nieizolowanych pod napięciem odpowiadającym kategorii pomiarowej przyrządu, czyli CAT IV 300 V i CAT III 600 V. Izolację producent bada napięciem 5160 V, a obudowa ma stopień ochrony IP40. Poza prądem miernik obsługuje napięcie stałe i przemienne do 600 V, rezystancję do 6 kΩ oraz test ciągłości. Komplet dwóch ogniw AAA wystarcza na około 170 godzin pracy ciągłej.

Zastosowania

• pomiar prądu obciążenia w rozdzielnicach i przy urządzeniach, bez rozpinania obwodu
• pomiary na szynach i przewodach nieizolowanych, w granicach kategorii pomiarowej
• sprawdzanie napięcia zasilania i napięć sterowania do 600 V
• sprawdzanie ciągłości połączeń i rezystancji uzwojeń
• pomiary w ciasnych obudowach, gdzie druga ręka jest zajęta
• dłuższa praca w terenie bez wymiany baterii

Specyfikacja techniczna

Prąd

• zakresy: 600,0 A i 1000 A, dobierane automatycznie
• dokładność: 1,5% + 4 cyfry w paśmie 45 do 65 Hz oraz 2,0% + 4 cyfry w paśmie 40 do 400 Hz
• zakres gwarantowany: 0,8 A do 1000 A, przy wartości szczytowej poniżej 1500 A
• rozdzielczość odczytu: 0,1 A
• maksymalna średnica obejmowanego przewodu: 33 mm
• dopuszczalny współczynnik szczytu: poniżej 3, przy przebiegach niesinusoidalnych dochodzi 0,5% i 5 cyfr

Napięcie i rezystancja

• zakres ACV: 600,0 V, dokładność 1,2% + 3 cyfry w paśmie 45 do 65 Hz
• zakres DCV: 600,0 V, dokładność 1,2% + 3 cyfry
• impedancja wejściowa: ok. 10 MΩ
• zakresy rezystancji: 600,0 Ω i 6 kΩ, dokładność 1,3% + 5 cyfr na niższym
• test ciągłości: brzęczyk załącza się poniżej 90 Ω, napięcie rozwarcia poniżej 3 V

Dane ogólne

• kategorie pomiarowe: CAT IV 300 V oraz CAT III 600 V, stopień zanieczyszczenia 2
• stopień ochrony obudowy: IP40
• wytrzymałość izolacji: 5160 V przez 5 s
• zabezpieczenie wejść napięciowych: 720 V przez 10 s, wejścia rezystancji 600 V przez 10 s
• tempo pomiaru: 2,5 odczytu na sekundę, zatrzymanie wskazania przyciskiem HOLD
• tryb uśpienia po ok. 10 minutach, poprzedzony sygnałem dźwiękowym, z możliwością wyłączenia
• zasilanie: 2 baterie AAA, pobór poniżej 4 mA, praca ciągła ok. 170 godzin
• temperatura pracy: 0 do 40°C, wilgotność do 85%
• wymiary: 204 × 81 × 36 mm, masa z bateriami ok. 220 g
• zgodność: IEC 61010-1, 61010-2-032, 61010-2-033, 61010-031 i 61326, dyrektywa RoHS

W zestawie

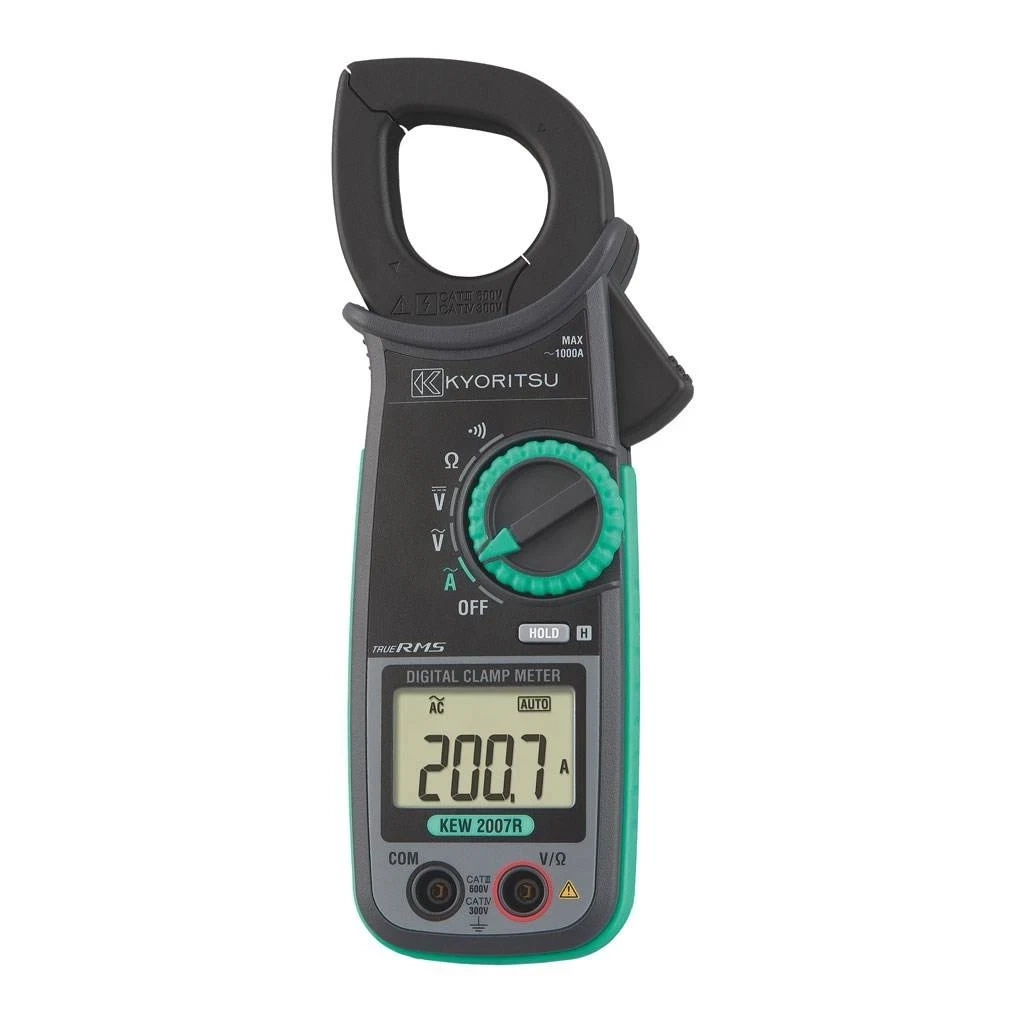

• miernik cęgowy Kyoritsu KEW2007R z paskiem na nadgarstek
• komplet przewodów pomiarowych M-7066A z nasadkami izolacyjnymi
• etui transportowe M-9079
• 2 baterie AAA
• instrukcja obsługi

Szczęki dopuszczone do przewodów nieizolowanych i pozycja przewodu w cęgach

Na obudowie KEW2007R znajduje się symbol oznaczający, że szczęki wolno zakładać na przewody nieizolowane pod napięciem mieszczącym się w kategorii pomiarowej przyrządu. Nie jest to oczywiste: w wielu cęgach izolacja szczęk jest przewidziana wyłącznie do pracy na przewodach izolowanych, a zetknięcie z nieosłoniętą szyną grozi zwarciem albo przebiciem. Tutaj granicą jest kategoria, czyli CAT IV 300 V i CAT III 600 V, a nie sam fakt obecności izolacji na badanym przewodzie.

Druga rzecz decydująca o wyniku to położenie przewodu w szczękach. Producent zaznacza, że deklarowana dokładność obowiązuje, gdy przewód znajduje się w środku otworu. Przy przewodzie dosuniętym do krawędzi szczęk strumień magnetyczny rozkłada się nierównomiernie i wskazanie odbiega od wartości rzeczywistej. Przy pomiarach kontrolnych nie ma to znaczenia, ale przy ocenie obciążenia względem nastawy zabezpieczenia potrafi wprowadzić w błąd, dlatego warto poświęcić chwilę na wyśrodkowanie przewodu.
